Installation d'un échangeur d'air GREENTEK PREMIER 1.5H dans Ville-Marie, Montréal

Une maison en rangée de 22 pieds de large, trois étages, et un réseau de conduits qui n'a nulle part où passer droit

Dans Ville-Marie, la ventilation résidentielle ne se conçoit pas comme en banlieue. Les maisons en rangée du Centre-Sud et des abords du Vieux-Montréal sont étroites, profondes, mitoyennes sur deux côtés, et souvent hautes de trois niveaux. Il n'y a pas de mur latéral disponible, pas de grenier accessible, et le sous-sol a fréquemment moins de sept pieds de hauteur libre.

Ces trois contraintes se combinent pour produire un réseau de conduits long, sinueux et chargé en coudes. Autrement dit : un réseau à haute pression statique. Et c'est précisément le paramètre qui a déterminé le choix d'appareil sur le chantier décrit ici.

Le contexte : une maison en rangée de trois étages du secteur Centre-Sud, en pleine rénovation majeure — enveloppe reprise, isolation refaite, fenêtres remplacées, sous-sol excavé et dalle refaite. Nous sommes intervenus alors que les solives étaient encore apparentes, ce qui est le moment idéal pour installer un échangeur d'air correctement.

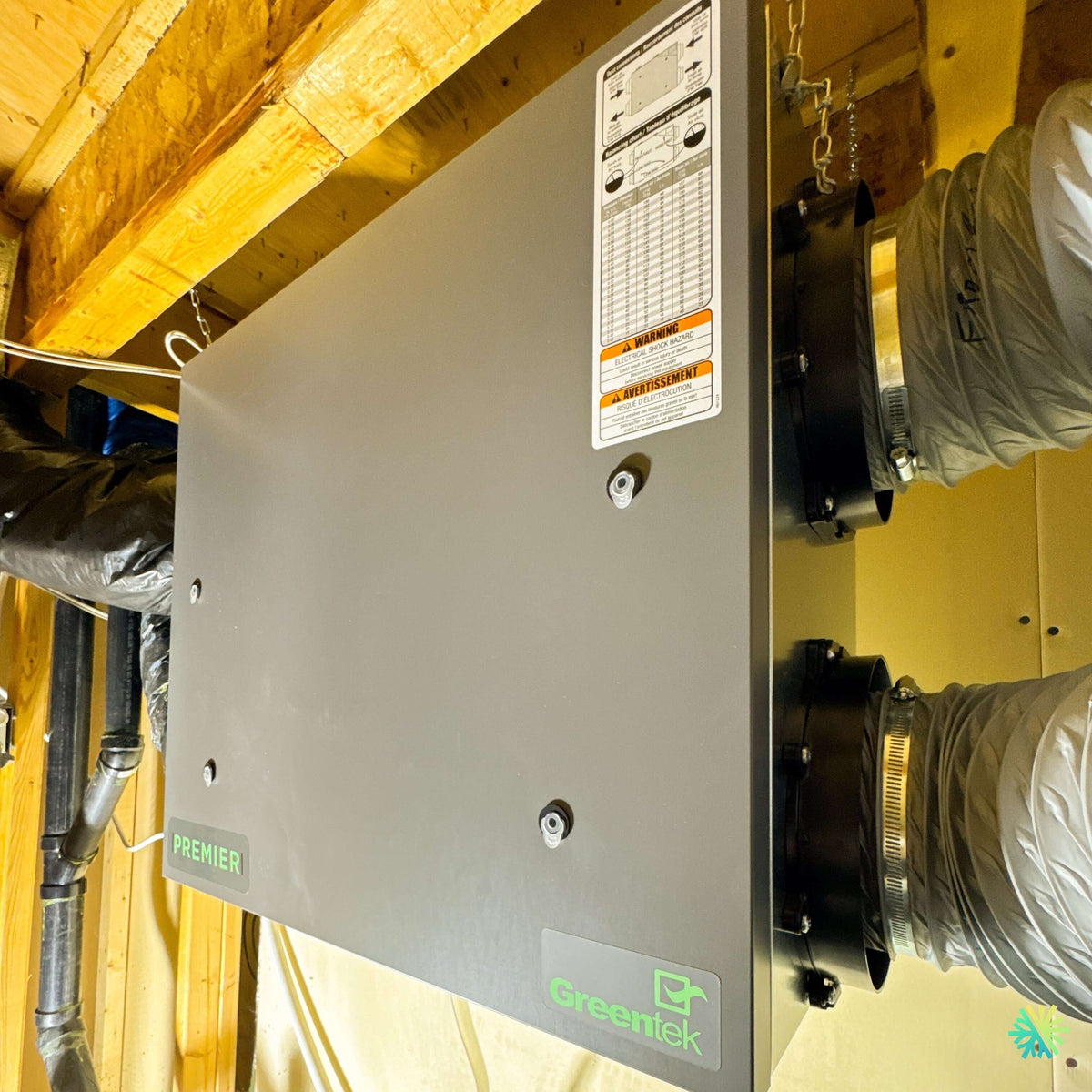

Nous y avons installé un GREENTEK PREMIER 1.5H, un VRC à ports latéraux, suspendu par chaînes sous les solives du sous-sol.

---

Le test d'infiltrométrie : le chiffre qui a rendu la ventilation obligatoire

Avant la rénovation, cette maison respirait par ses défauts. Vieilles fenêtres, joints de maçonnerie ouverts, solives de rive non isolées : l'air entrait et sortait sans qu'on le demande. Inconfortable et coûteux, mais l'air se renouvelait.

Après la reprise de l'enveloppe, la situation s'inverse complètement. Le test d'infiltrométrie réalisé en fin de chantier par l'évaluateur énergétique a confirmé une réduction majeure des fuites d'air par rapport au relevé initial.

C'est le point que beaucoup de propriétaires en rénovation majeure ne voient pas venir : plus l'enveloppe est étanche, plus la ventilation mécanique devient une nécessité technique, et non une amélioration optionnelle. Une maison rendue étanche sans apport d'air neuf contrôlé accumule l'humidité, le CO₂ et les composés organiques volatils dégagés par les matériaux neufs — peintures, adhésifs de plancher, panneaux, mousse isolante. Dans les six premiers mois suivant une rénovation majeure, cette charge est à son maximum.

Nous recommandons systématiquement de planifier l'échangeur d'air au moment de la conception de la rénovation, pas après la pose du gypse. Sur ce chantier, cette séquence a été respectée, ce qui a permis de faire passer les conduits dans les cloisons plutôt que dans des caissons rapportés.

---

La pression statique : le paramètre que personne ne regarde

Pourquoi une maison en rangée pénalise le réseau

Un VRC est évalué à une pression statique de référence de 0,4 po c.e. Sur un bungalow de banlieue avec des parcours courts et droits, le réseau réel reste souvent en dessous de cette valeur. Sur une maison en rangée de trois étages, il la dépasse largement.

Les causes s'additionnent :

• Des parcours verticaux longs. Du sous-sol jusqu'à la chambre du troisième, la branche d'alimentation faisait plus de 12 m de développé.
• Beaucoup de coudes. Chaque changement de direction consomme de la pression. Une branche qui contourne une poutre, un drain, puis remonte dans une cloison en accumule facilement six ou sept.
• Des sections réduites par manque d'espace. Dans une cloison de 2×4, on ne fait pas passer un conduit de 6 po; on passe en ovale ou on réduit, et la perte de charge grimpe.
• Un mur mitoyen inutilisable. Impossible de sortir par le côté le plus court; tout doit contourner vers l'avant ou l'arrière.

Un appareil dimensionné uniquement sur le débit nominal, sans tenir compte de la pression statique réelle, livre en pratique une fraction de ce qui est annoncé. C'est l'écart le plus courant entre une fiche technique et un résultat mesuré.

Ce que la conception « haute pression statique » change

La série PREMIER de GREENTEK est explicitement conçue pour les applications à haute pression statique exigeant un rendement élevé. Concrètement, sa courbe de ventilateur conserve un débit exploitable là où un appareil d'entrée de gamme s'effondre.

Pour ce chantier, cela signifiait pouvoir viser un débit continu réel dans les pièces desservies, et non un débit théorique mesuré à la sortie du caisson. C'est la différence entre ventiler la maison et ventiler la salle mécanique.

Les caractéristiques du GREENTEK PREMIER 1.5H

La profondeur de 11 11/16 po mérite d'être notée. Dans une salle mécanique de maison en rangée, où le caisson partage l'espace avec l'entrée d'eau, le panneau électrique, le drain principal et souvent un chauffe-eau, chaque pouce de profondeur compte.

---

Le dégivrage GREENTEK : un fonctionnement distinct

C'est un point technique qui différencie cet appareil et qui mérite d'être compris, parce qu'il influence le comportement de la maison en janvier.

Le mécanisme de dégivrage s'active automatiquement lorsque la température de l'air extérieur descend à –5 °C ou moins. Pendant le cycle :

• Le ventilateur d'alimentation s'arrête.
• Le ventilateur d'évacuation bascule en haute vitesse, afin de maximiser l'efficacité du dégivrage en faisant passer un maximum d'air chaud intérieur à travers le noyau.

Cette stratégie dégivre efficacement, mais elle place temporairement la maison en dépressurisation plus marquée qu'un simple arrêt du ventilateur d'alimentation. Cela impose une vérification que nous ne contournons jamais.

La question à poser avant tout choix : y a-t-il un appareil à combustion à tirage naturel dans la maison ? Foyer au bois raccordé à une cheminée de maçonnerie, chauffe-eau à évacuation atmosphérique, fournaise ancienne au gaz. Dans les maisons du Centre-Sud, les foyers d'origine sont fréquents, parfois condamnés, parfois non.

Sur ce chantier, la maison était entièrement électrique après rénovation — thermopompe murale multizone pour le chauffage et la climatisation, chauffe-eau électrique, aucun appareil à combustion en service, foyer d'origine condamné et scellé. La stratégie de dégivrage ne posait donc aucune contrainte. Si un foyer avait été remis en fonction, notre recommandation aurait porté sur un appareil à dégivrage par recirculation muni d'un volet antiretour asservi.

---

Deux capots sur une seule façade : la contrainte propre aux maisons mitoyennes du centre-ville

Le casse-tête de la séparation

Un échangeur d'air exige deux percements extérieurs : l'admission d'air frais et l'évacuation de l'air vicié. Ils doivent être suffisamment éloignés l'un de l'autre pour éviter que l'appareil ne réaspire ce qu'il vient de rejeter — un court-circuit qui ruine complètement le rendement, sans qu'aucun symptôme évident n'apparaisse.

Sur une maison détachée, on répartit les deux capots sur deux façades différentes et le sujet est clos. Sur une maison en rangée de 22 pi de large, mitoyenne des deux côtés, il ne reste que l'avant et l'arrière.

Notre solution ici :

• Capot d'évacuation de l'air vicié sur la façade arrière, en partie haute, à l'écart du balcon et de la porte-patio.
• Capot d'admission d'air frais également en façade arrière, mais décalé horizontalement au maximum de la largeur disponible et abaissé, de manière à créer à la fois une séparation latérale et une différence de hauteur.
• Prise en compte des vents dominants d'ouest, en plaçant l'admission en amont plutôt qu'en aval du rejet.
• Vérification de la distance avec la sortie de sécheuse, l'évent de plomberie et le rejet de la hotte, tous concentrés sur la même façade dans ce type de maison.

Nous mesurons systématiquement ces distances avant de percer, et nous les consignons. Un capot mal placé ne se corrige pas : il laisse un trou dans une maçonnerie de brique centenaire.

La réglementation d'arrondissement, à vérifier avant la perceuse

Dans Ville-Marie, plusieurs secteurs sont assujettis à des exigences d'urbanisme touchant l'apparence des façades, en particulier les façades donnant sur rue et les bâtiments présentant un intérêt patrimonial. L'ajout d'un capot de ventilation visible depuis la voie publique peut y être encadré.

Nous validons cette question avant les travaux plutôt qu'après, et notre bureau accompagne les clients dans la vérification des règlements applicables à leur arrondissement. Sur ce chantier, le choix d'implanter les deux capots en façade arrière réglait la question sans compromis technique — mais ce n'est pas toujours possible, et il vaut mieux le savoir au moment de la conception.

La suspension par chaînes et le caisson de mousse monobloc

L'appareil est livré avec son nécessaire de suspension par chaînes, et c'est ainsi que nous l'avons monté : quatre chaînes ancrées dans les solives, avec isolateurs de vibration. Un support mural est offert en option, mais la salle mécanique de cette maison n'offrait aucune surface murale libre.

Le caisson de mousse monobloc de la série PREMIER apporte deux avantages dans ce contexte précis :

1. La performance acoustique. Dans une maison en rangée, la salle mécanique est souvent adjacente à une pièce habitable, et parfois à la cloison mitoyenne du voisin. Un caisson de mousse absorbe une part du bruit de ventilateur plutôt que de le réfléchir comme le ferait une tôle nue.
2. La légèreté. À 42 lb, l'ancrage aux solives reste simple et sûr, ce qui compte lorsqu'on suspend un appareil sous un plancher de bois d'un siècle.

Les ports d'équilibrage intégrés

La série PREMIER est munie de ports d'équilibrage à raccord rapide directement sur le panneau frontal, avec le tableau d'équilibrage apposé sur le caisson. Sur la photo de l'installation, les deux raccords sont visibles sur la face avant, et l'étiquette de correspondance pression-débit occupe le haut du panneau.

Notre méthode : mesure aux deux ports, lecture de la correspondance sur le tableau, ajustement des registres, nouvelle mesure, et consignation des valeurs finales. Les branches sont identifiées au feutre pendant l'installation — sur la photo, le conduit d'admission porte l'inscription « Fresh », ce qui permettra au prochain technicien de comprendre le sens d'écoulement sans démonter quoi que ce soit.

Les filtres électrostatiques lavables : un coût récurrent en moins

Le PREMIER est livré avec des filtres électrostatiques lavables MERV 3. Ils se rincent et se réutilisent, ce qui élimine l'achat de filtres jetables pour l'entretien courant.

Nous précisons toutefois deux choses à nos clients :

• Un MERV 3 filtre l'appareil, pas la maison. Il protège le noyau et les ventilateurs contre les grosses particules. Il ne retient pas les particules fines.
• Pour une filtration réelle, les options MERV 8 et MERV 13 existent et sont, elles, à remplacer périodiquement. Dans Ville-Marie, avec la densité de circulation du centre-ville, le MERV 13 se justifie souvent — à condition d'intégrer sa perte de charge additionnelle dès l'équilibrage, et non après coup.

La commande EHC 2.5

La commande recommandée pour cette série est l'EHC 2.5 multifonction, qui offre trois modes de fonctionnement :

• Mode ventilation — extraction de l'air vicié et remplacement par de l'air extérieur.
• Mode recirculation — redistribution de l'air intérieur d'une zone vers une autre, sans apport d'air extérieur.
• Mode veille — l'appareil demeure inactif tant que l'humidité relative intérieure ne dépasse pas le point de consigne.

Quatre vitesses sont sélectionnables : réduite, moyenne, normale et 20 min/h. Pour une maison fraîchement rénovée, nous programmons une consigne de départ plus soutenue durant les premiers mois — le temps que les matériaux neufs terminent leur dégazage — puis nous ajustons à la baisse lors d'une visite de suivi.

Les erreurs à éviter en rénovation majeure

1. Planifier l'échangeur d'air après la pose du gypse. Les conduits finissent alors dans des caissons rapportés, avec des coudes imposés par la finition.
2. Choisir l'appareil sur le débit nominal sans évaluer la pression statique du réseau. C'est l'erreur dominante dans les maisons hautes et étroites.
3. Placer les deux capots trop près l'un de l'autre sur la même façade. Le court-circuit est invisible et permanent.
4. Percer une façade réglementée sans validation préalable.
5. Négliger la stratégie de dégivrage face à un foyer ou un appareil à combustion. Seul point de cette liste qui touche à la sécurité.
6. Considérer le filtre MERV 3 de série comme une filtration de qualité de l'air. Il protège l'appareil, rien de plus.
7. Ventiler au minimum durant les premiers mois après rénovation. C'est la période où la charge en composés organiques volatils est la plus élevée.

L'entretien du PREMIER 1.5H

• Aux 3 mois — rinçage des filtres électrostatiques lavables, ou remplacement si des filtres MERV 8 ou MERV 13 ont été installés.
• Aux 6 mois — nettoyage du noyau à flux croisés, inspection du drain de condensat et du siphon, vérification des colliers de serrage aux collets.
• Annuellement — dégagement des deux capots extérieurs, contrôle de l'état du pare-vapeur sur les conduits isolés, et revalidation des débits aux ports d'équilibrage.

Dans une maison à haute pression statique, cette dernière vérification est plus importante qu'ailleurs : un réseau chargé pardonne beaucoup moins l'encrassement progressif qu'un réseau court et direct.

Conformité et programmes

Pour les habitations neuves visées par le Code de construction du Québec, la ventilation mécanique équilibrée est exigée, et elle constitue une condition du programme Novoclimat. En rénovation majeure, la logique est différente mais convergente : dès qu'on resserre l'enveloppe, l'apport d'air neuf mécanique devient indispensable, et les programmes d'aide à la rénovation énergétique s'appuient sur une évaluation avant-après réalisée par un conseiller reconnu. L'ordre des interventions influence directement ce qui est admissible; nous en discutons avec le client au moment de la planification, pas après les travaux.
