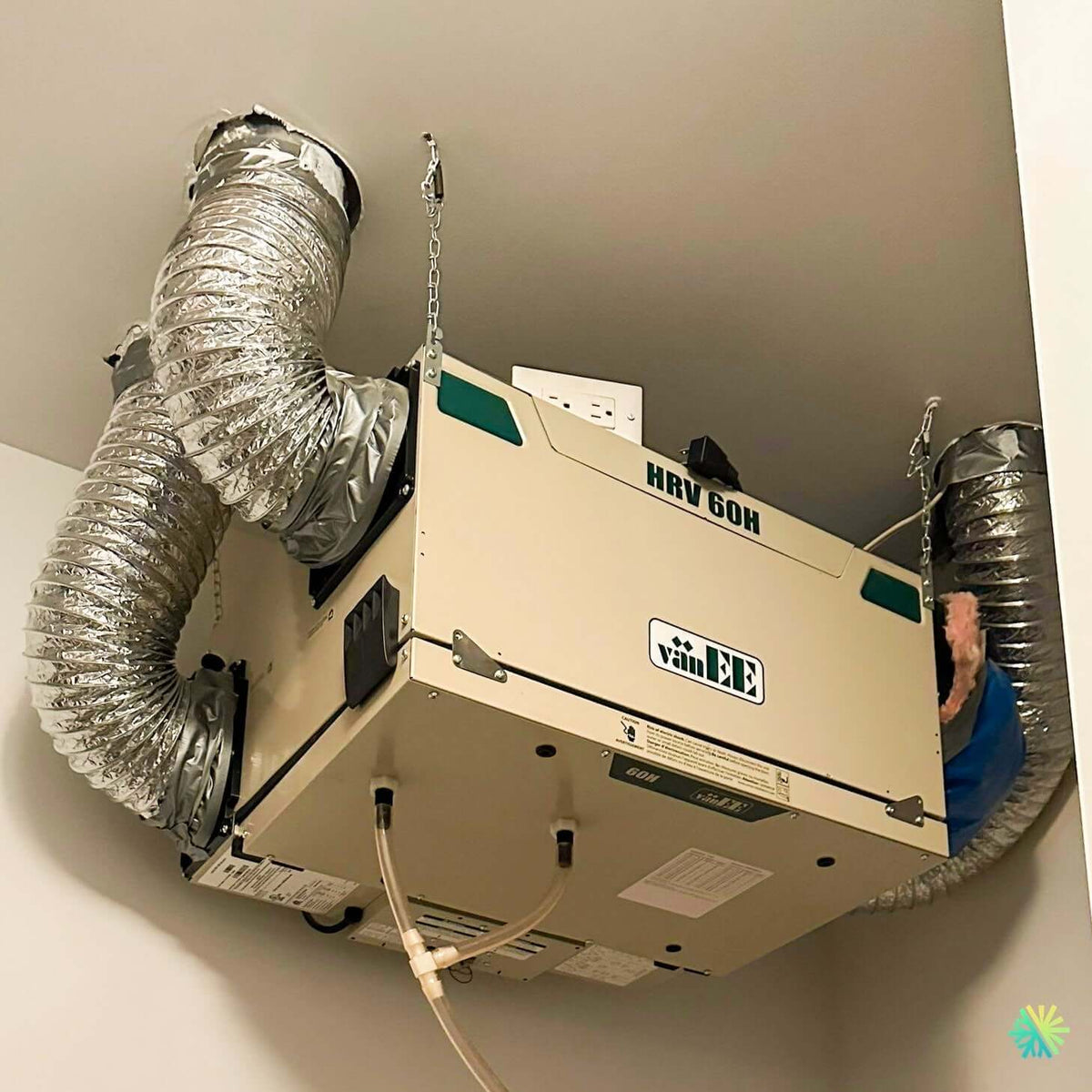

Douze pouces de hauteur : l'appareil qui disparaît dans une retombée de plafond
Le mandat de Saint-Chrysostome tenait en une contrainte d'architecture, pas de mécanique. Les propriétaires venaient de terminer l'aménagement du sous-sol. Plafond fini, gypse peint, éclairage encastré — et une seule zone où faire passer un échangeur d'air central sans rouvrir quoi que ce soit : l'angle mort au-dessus d'un rangement, dans une retombée existante d'une douzaine de pouces de dégagement.
Cette hauteur disponible élimine d'emblée la majorité des VRC du marché. Le HRV 60H de vänEE y entre parce que son caisson à ports latéraux mesure 12 3/16 po de hauteur, pour 27 1/16 po de largeur et 19 13/16 po de profondeur. C'est un format pensé exactement pour cette situation : retombée de plafond, garde-robe technique, espace au-dessus d'un chauffe-eau. Chez AirGreen, nous l'utilisons régulièrement dans les condos de Montréal et les sous-sols finis de la Rive-Sud pour la même raison.
Ce que l'appareil apporte réellement
Le 60H appartient à la série Bronze de vänEE, conçue pour les maisons unifamiliales de petite à moyenne surface et les logements en hauteur où l'espace mécanique manque. Ses données de plaque, tirées de la documentation du fabricant :
| Paramètre | Valeur |
|---|---|
| Numéro de pièce | 41600 (ports latéraux) — variante 41602 (ports sur le dessus) |
| Débit | 39 à 98 pi³/min à 0,4 po c.e. (100 Pa) |
| Consommation | 43 W à basse vitesse |
| Efficacité sensible apparente (ASE) à 0 °C | 74 % (basse vitesse) |
| SRE | de l'ordre de 59 à 65 % à 0 °C et 55 à 60 % à −25 °C, selon le débit d'essai |
| Ports | ovales, acceptant du conduit rond de 5 po (12,5 cm) |
| Dimensions | 12 3/16 po H × 27 1/16 po L × 19 13/16 po P (31 × 68,8 × 50,3 cm) |
| Poids | 42 lb (19 kg) |
| Dégivrage | Système Homeshield, cycles 8/25 min entre −5 et −27 °C ; 10/22 min sous −27 °C |
| Filtres | Mousse lavable 30 ppi |
| Moteurs | 2, protection thermique, isolation classe B, 120 V / 60 Hz |
| Homologations | ENERGY STAR® (exigences applicables au Canada), HVI certifié |
| Garantie | 2 ans sur les pièces, à vie limitée sur le noyau récupérateur |
ASE et SRE : deux chiffres qu'on confond souvent
Le catalogue du fabricant annonce 74 % pour le 60H. Ce chiffre est une efficacité sensible apparente (ASE), pas une efficacité de récupération sensible (SRE). La différence n'est pas cosmétique.
- L'ASE mesure le transfert de chaleur au noyau, sans retrancher l'énergie consommée par les ventilateurs ni les pertes du caisson.
- Le SRE est la mesure nette, normalisée par l'HVI. C'est celle qui sert aux comparaisons entre appareils et aux programmes d'efficacité énergétique.
Un appareil affiché à 74 % d'ASE tourne autour de 60 à 65 % de SRE. Comparer l'ASE d'un modèle au SRE d'un autre fausse complètement l'évaluation — et c'est exactement ce que font beaucoup de fiches produits en ligne. Nous ramenons toujours la discussion au SRE quand un client compare deux soumissions.
Le montage au plafond : suspension par chaînes et ressorts
Le 60H se suspend par crochets intégrés, chaînes et ressorts fournis avec l'appareil. Dans une pièce finie, ce détail devient central : la retombée de plafond agit comme une caisse de résonance, et deux moteurs tournant en continu à quelques pouces du gypse se font entendre dans toute la pièce si le montage est rigide.
Les ancrages ont été vissés dans la structure, jamais dans le gypse seul, et la longueur des chaînes ajustée pour laisser un léger jeu au ressort. Un ressort comprimé à bloc ne découple plus rien.
L'aplomb a été vérifié avant serrage final. Sur le 60H, le condensat produit par le noyau s'écoule vers les raccords de drainage situés sous le caisson : un appareil qui penche de quelques degrés vers l'arrière retient l'eau à l'intérieur au lieu de l'évacuer.
Le drainage, en trois pièces
Sous l'appareil, deux raccords de drainage reçoivent des tubes souples qui se rejoignent par un té de plastique, puis descendent vers le renvoi. Le kit de raccords de drain est une pièce de service vänEE identifiée au catalogue (réf. 03203), ce qui simplifie le remplacement en cas de fissure du raccord au fil des années.
Deux règles encadrent ce montage :
- Amorcer les siphons en versant de l'eau dans les tubes avant la mise en service. Un siphon vide laisse le ventilateur d'évacuation aspirer l'air par le drain.
- Éviter tout point bas dans le parcours horizontal. Un ventre dans le tube souple accumule l'eau, freine l'écoulement et finit par refouler dans le caisson.
L'équilibrage manuel : ce que le 60H demande et que les appareils récents automatisent
C'est ici que ce chantier se distingue des installations d'appareils de dernière génération. Le 60H n'auto-calibre pas. Il équilibre à l'ancienne, avec deux outils intégrés au caisson :
- des registres d'équilibrage intégrés aux ports ovales, ajustables manuellement ;
- des prises de pression raccordées à un manomètre incliné ou numérique.
La procédure, exécutée après le raccordement complet des conduits et l'installation des capots extérieurs :
- Mettre l'appareil à haute vitesse et le laisser stabiliser.
- Raccorder le manomètre aux prises de pression du circuit d'admission d'air frais, lire la pression, la convertir en pi³/min à l'aide de la table du manuel.
- Répéter sur le circuit d'évacuation d'air vicié.
- Refermer progressivement le registre du circuit le plus fort jusqu'à ce que les deux débits coïncident.
- Vérifier à basse vitesse, puis inscrire les valeurs obtenues sur une étiquette apposée près de l'appareil.
L'étape 5 est celle que nous ne sautons jamais. Un VRC équilibré sans traçabilité oblige le prochain technicien à tout recommencer, et prive le propriétaire de tout point de comparaison lors d'un entretien.
Les erreurs d'équilibrage que nous corrigeons le plus souvent
- Équilibrer registres grands ouverts. Sans ajustement, le circuit le moins résistant prend le dessus et la maison se retrouve en dépression ou en surpression permanente.
- Mesurer avant d'avoir posé les capots extérieurs. Un capot mural ajoute une résistance réelle. Les chiffres mesurés sans lui ne valent rien.
- Utiliser un ruban à mesurer plutôt que le manomètre. Le nombre de tours de registre n'a aucune valeur : deux circuits de longueurs différentes ne réagissent pas de la même façon.
- Oublier de refaire le test après un changement de filtre par un modèle plus restrictif. Le 60H est conçu pour de la mousse lavable 30 ppi ; y substituer un filtre plissé du commerce modifie la courbe de l'appareil et invalide l'équilibrage.
Les conduits et l'alimentation
Les quatre raccordements sont en conduit flexible isolé de 5 po, tirés vers les collets ovales par des transitions ovale-vers-rond serrées au collier puis scellées au ruban d'aluminium.
Sur ce type de conduit, la finition du pare-vapeur au niveau du collet est l'étape déterminante : l'isolant doit être ramené jusqu'au collier et la gaine extérieure refermée par-dessus, puis scellée. Un pare-vapeur laissé ouvert expose la laine à l'air ambiant, la charge d'humidité, et transforme la section en pont de condensation dès la première semaine de froid.
L'appareil est branché sur une prise 120 V dédiée installée au plafond, à proximité immédiate. Nous refusons systématiquement trois raccordements : la rallonge, la prise commandée par un interrupteur mural, et le partage de circuit avec un congélateur ou un appareil à démarrage fréquent. Un VRC doit tourner en continu ; toute prise que quelqu'un peut couper par inadvertance finit coupée.
Vous possédez déjà un 60H : ce qu'il faut savoir
Des milliers de maisons du Québec sont équipées de cet appareil. Les pièces de service restent répertoriées au catalogue vänEE, ce qui prolonge considérablement sa vie utile :
- Filtres de mousse pour VRC (réf. 16032) — à laver aux trois mois, à remplacer lorsqu'ils s'effritent.
- Noyau récupérateur (réf. 16034 pour les unités antérieures à 2010, réf. 18300 pour le noyau bleu des unités 2010 et suivantes).
- Ensemble volet motorisé / port (réf. 16029) — la pièce responsable du cycle Homeshield. Un volet grippé se manifeste par du givre au noyau en janvier.
- Ports ovales et registres d'équilibrage (réf. 16041), carte électronique (réf. 16038), transformateur, interrupteur magnétique de porte (réf. 19060).
La règle de décision que nous appliquons : tant que le noyau, les moteurs et le volet motorisé sont sains, un 60H entretenu reste un appareil pertinent. Quand deux de ces trois éléments lâchent la même année, le calcul bascule vers un remplacement par un modèle à moteurs ECM et auto-équilibrage — nettement plus sobre en électricité sur un fonctionnement continu.
Programmes d'aide financière : la nuance à retenir
Un échangeur d'air installé isolément ne constitue généralement pas, au Québec, une mesure donnant droit à une aide financière autonome. Les programmes provinciaux d'efficacité énergétique évaluent le bâtiment dans son ensemble et dirigent l'aide vers l'enveloppe — isolation, étanchéité — la ventilation mécanique y étant traitée comme une exigence de qualité de l'air accompagnant ces travaux. Les critères évoluent d'une année à l'autre, et nous validons l'admissibilité dossier par dossier au moment de la soumission plutôt que d'avancer un montant.
Ce que ce chantier de Saint-Chrysostome apprend aux propriétaires du Haut-Saint-Laurent
La valeur d'une installation CVAC ne se lit pas sur la fiche technique de l'appareil. Elle se lit dans la retombée de plafond où il tient sans qu'on l'entende, dans le siphon amorcé qui n'a pas gelé en février, dans les deux chiffres inscrits au crayon feutre sur une étiquette collée au caisson.
Le vänEE HRV 60H modèle 41600 convenait ici pour une raison précise : 12 pouces de hauteur, 39 à 98 pi³/min, 43 W à basse vitesse, des registres d'équilibrage intégrés et un noyau couvert à vie. Dans une maison plus vaste ou dans une construction neuve visant une certification énergétique, notre recommandation partirait d'un appareil à débit supérieur et à moteurs ECM.
Chez AirGreen, nous réalisons l'installation CVAC et l'entretien CVAC d'échangeurs d'air, de thermopompes et de climatiseurs muraux à Montréal, Laval, Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans les municipalités du Haut-Saint-Laurent. Chaque appareil que nous mettons en service repart avec ses débits mesurés, notés et expliqués au propriétaire.
