Une installation murale compacte pensée pour trois zones de confort et un espace extérieur limité
À Pierrefonds-Roxboro, dans l’ouest de Montréal, nous avons réalisé l’installation d’une thermopompe multizone triple zone HITACHI airHome Multi afin de desservir trois espaces intérieurs distincts avec une seule unité extérieure. Le projet se démarquait par un emplacement extérieur étroit, bordé par la fondation de la maison, une petite terrasse en bois, de la végétation et plusieurs conduites déjà présentes au bas du mur.

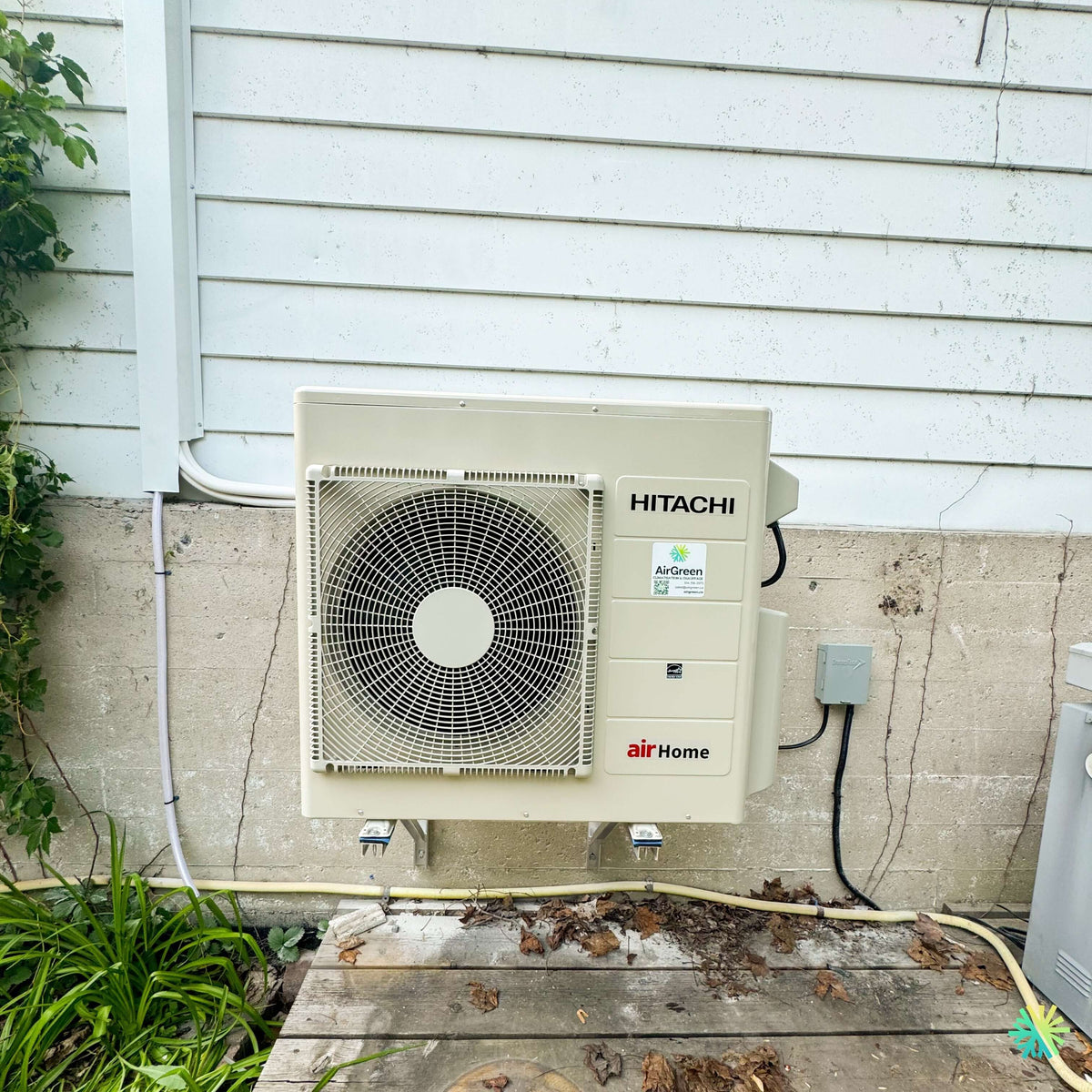

La photo montre une installation volontairement compacte. L’unité extérieure a été fixée sur des supports muraux métalliques, légèrement au-dessus de la terrasse. À gauche, une moulure verticale protège le parcours principal des conduites. À droite, un dispositif de coupure électrique demeure accessible. La façade du ventilateur est entièrement dégagée afin que l’air puisse être rejeté vers l’espace ouvert devant l’appareil.
Dans une installation comme celle-ci, quelques pouces peuvent modifier considérablement le résultat. Une thermopompe placée trop bas aurait été exposée aux feuilles, à la neige et à l’humidité accumulée près du bois. Un appareil installé trop près de la terrasse aurait compliqué le nettoyage sous le châssis. Une moulure mal positionnée aurait pu interférer avec la végétation ou créer un parcours désordonné sur le parement extérieur.
Nous avons donc construit l’installation autour de quatre objectifs précis :
- utiliser une seule unité extérieure pour alimenter trois zones;
- conserver l’accès à la terrasse et aux équipements existants;
- surélever la thermopompe pour faciliter le drainage et l’entretien;
- protéger les conduites tout en maintenant une apparence sobre.
Pourquoi une thermopompe triple zone était pertinente dans cette maison
Les résidences de Pierrefonds-Roxboro présentent souvent des plans intérieurs répartis sur plusieurs étages, avec des chambres séparées, un sous-sol aménagé et des aires de vie dont les besoins thermiques diffèrent sensiblement.
Une seule unité murale peut être efficace dans une aire ouverte, mais elle atteint difficilement trois pièces fermées ou éloignées les unes des autres. À l’inverse, installer trois systèmes simple zone aurait nécessité trois condenseurs extérieurs, davantage de câblage et beaucoup plus d’espace le long de la maison.
Une thermopompe multizone triple zone permet de raccorder trois unités intérieures au même groupe extérieur. Chaque unité peut être commandée séparément avec :
- une température de consigne adaptée à la pièce;
- une vitesse de ventilation indépendante;
- une programmation différente;
- la possibilité de demeurer éteinte lorsqu’elle n’est pas requise;
- une capacité sélectionnée selon la charge de la zone.
Dans la gamme HITACHI airHome Multi, le modèle prévu pour trois connexions intérieures est le RAM-G24N3HAA. Le fabricant indique une capacité nominale de 24 000 BTU/h en climatisation et de 24 000 BTU/h en chauffage. La capacité totale est modulée et répartie entre les unités intérieures actives.
Ce point est important : trois unités intérieures ne signifient pas que chacune reçoit simultanément sa pleine capacité nominale. Le système répartit sa production selon la demande, les réglages et les limites de la combinaison installée.
Trois zones, mais un mode de fonctionnement commun
Chaque zone possède sa propre commande, mais le système extérieur demeure commun aux trois unités intérieures.
En période estivale, les unités peuvent fonctionner en :
- climatisation;
- déshumidification;
- ventilation.
En hiver, elles peuvent fonctionner en :
- chauffage;
- ventilation.
Une pièce ne peut toutefois pas être chauffée pendant qu’une autre est simultanément climatisée avec le même groupe extérieur. Les températures peuvent être différentes, mais le mode principal doit demeurer compatible dans les trois zones. Cette caractéristique fait partie du fonctionnement normal d’une thermopompe multizone.
Lors de la mise en service, nous expliquons toujours cette logique aux occupants. Elle évite les conflits de commande, notamment durant les journées de printemps ou d’automne où certaines pièces peuvent être plus chaudes que d’autres en raison de l’ensoleillement.
Une installation murale choisie plutôt qu’une base au sol
La présence d’une terrasse en bois immédiatement devant l’emplacement compliquait l’utilisation d’une dalle au sol. Une base conventionnelle aurait empiété sur la surface de circulation, tout en plaçant l’unité près des feuilles et de l’humidité accumulées autour des planches.
Nous avons donc retenu une installation sur supports muraux.
Libérer l’espace sous l’unité
Le montage mural crée un espace libre sous la thermopompe. Cette hauteur permet :
- de nettoyer plus facilement les feuilles;
- de conserver un accès visuel sous le châssis;
- de limiter le contact avec l’humidité;
- de réduire le risque d’obstruction par la végétation;
- de mieux gérer l’eau de dégivrage;
- de garder l’appareil au-dessus d’une partie des accumulations de neige.
Sur la photo, des feuilles sont déjà visibles sur la terrasse sous l’appareil. Cet élément illustre concrètement pourquoi l’installation au niveau du sol aurait été moins appropriée. Une thermopompe entourée de feuilles humides peut voir son échangeur arrière s’encrasser plus rapidement, surtout à l’automne.
Ancrage dans la fondation
Les supports sont fixés directement dans la fondation de béton, sous le parement extérieur. La fondation offre une base structurelle plus appropriée que le revêtement léger situé au-dessus.
Le support doit être capable de reprendre :
- le poids de l’unité extérieure;
- les vibrations du compresseur et du ventilateur;
- les efforts causés par le vent;
- les contraintes liées au gel et au dégel;
- les manipulations futures pendant le service.
Le modèle triple zone RAM-G24N3HAA présente un poids net indiqué de 121 lb, ce qui exige un support approprié et un ancrage réalisé dans un matériau porteur.
Des appuis antivibrations sont visibles entre les pieds de l’unité et les supports métalliques. Leur rôle consiste à limiter la transmission mécanique au bâtiment, particulièrement lorsque le condenseur est installé près d’une pièce occupée.
Une façade de ventilation entièrement libre
La face avant de la thermopompe est orientée vers l’espace ouvert au-dessus de la terrasse. Aucun mur, garde-corps ou panneau ne bloque directement le ventilateur.
Cette disposition aide le système à rejeter l’air sans le faire rebondir immédiatement vers l’échangeur arrière. Une mauvaise circulation de l’air peut provoquer de la recirculation, soit le retour vers l’appareil d’un air qu’il vient tout juste d’évacuer.
En climatisation, l’unité rejette de l’air chaud. En chauffage, elle rejette un air plus froid. Dans les deux cas, le ventilateur doit disposer d’un dégagement suffisant.
Nous tenons également compte de la végétation visible à gauche. Les branches, les feuilles et les plantes peuvent pousser vers l’échangeur arrière et réduire progressivement l’entrée d’air. Le propriétaire doit donc garder cette zone dégagée durant la saison de croissance.
Une moulure verticale adaptée au revêtement extérieur
À gauche de l’installation, une moulure blanche remonte verticalement le long du parement. Elle protège les liaisons reliant l’unité extérieure aux trois unités intérieures.
Une installation triple zone exige trois circuits frigorifiques distincts. Chaque circuit comprend généralement :
- une conduite de liquide;
- une conduite de gaz;
- un câble d’alimentation et de communication;
- une évacuation des condensats, selon le trajet choisi.
Pour le modèle RAM-G24N3HAA, les raccordements extérieurs indiqués par HITACHI sont :
- trois conduites de liquide de 1/4 po;
- trois conduites de gaz de 3/8 po.
La moulure sert à protéger l’isolant des conduites contre :
- les rayons ultraviolets;
- les chocs accidentels;
- les oiseaux;
- les insectes;
- les intempéries;
- la détérioration prématurée.
Sa couleur claire s’intègre au parement blanc de la maison. Le parcours vertical réduit le nombre de coudes visibles et permet d’acheminer les conduites vers les unités intérieures situées à différents niveaux.
Le passage des conduites au bas de la fondation
Au bas de l’image, plusieurs conduites longent la terrasse et la fondation. Dans un environnement existant, il est fréquent de devoir composer avec d’anciens câbles, des tuyaux ou d’autres éléments techniques déjà présents.
Avant d’installer une nouvelle thermopompe, nous devons distinguer les conduites existantes de celles qui appartiennent au nouveau système. Nous devons également éviter :
- de serrer les conduites frigorifiques contre un obstacle;
- de créer des points où l’eau peut s’accumuler;
- d’écraser l’isolant;
- d’exposer les câbles à des dommages mécaniques;
- de placer les drains dans une zone où ils peuvent être arrachés.
Un parcours propre n’est pas uniquement esthétique. Il facilite aussi le diagnostic lors d’un futur entretien CVAC, car chaque liaison demeure identifiable et accessible.
Un dispositif de coupure électrique près de l’unité
À droite de la thermopompe, un boîtier de coupure électrique est installé sur la fondation. Sa proximité permet à un technicien d’isoler rapidement l’alimentation de l’appareil pendant une inspection, un nettoyage ou une réparation.
Le RAM-G24N3HAA fonctionne sur une alimentation de 208 à 230 volts, monophasée, 60 Hz. Le fabricant indique pour ce modèle :
- une ampacité minimale de circuit de 19 A;
- une protection maximale contre les surintensités de 35 A.
Ces valeurs servent au dimensionnement électrique, mais elles ne doivent pas être interprétées isolément. Le calibre des conducteurs, le type de câble, la longueur du parcours et les exigences applicables doivent être vérifiés avant l’installation.
Nous contrôlons notamment :
- la tension disponible;
- la capacité du panneau;
- le disjoncteur;
- le calibre du câblage;
- la mise à la terre;
- le serrage des bornes;
- la communication entre l’unité extérieure et les trois unités intérieures.
La gestion de l’eau de dégivrage
En mode chauffage, l’échangeur extérieur devient froid. De l’humidité peut geler sur les ailettes, puis fondre durant le cycle de dégivrage. L’eau s’écoule alors sous l’unité.
Sur une terrasse en bois, cette eau mérite une attention particulière. Si elle demeure près des planches, elle peut créer :
- une zone glacée;
- une surface glissante;
- une humidité prolongée;
- une accumulation sous le condenseur;
- un risque de détérioration du bois à long terme.
L’installation murale permet à l’eau de tomber sous l’appareil au lieu de rester confinée entre le châssis et une base. Le dégagement sous la thermopompe facilite également le retrait manuel de la glace lorsque les conditions hivernales l’exigent.
Le propriétaire doit néanmoins surveiller cette zone pendant les périodes de froid intense. Une thermopompe ne doit jamais se retrouver emprisonnée dans une masse de glace qui atteint son plateau inférieur.
Rendement, souplesse et entretien de la HITACHI airHome Multi à Pierrefonds-Roxboro
Une plage de modulation adaptée aux besoins variables
Le modèle triple zone offre une capacité de climatisation pouvant moduler de 7 000 à 28 000 BTU/h en configuration sans conduits. En chauffage, la plage indiquée s’étend de 9 000 à 26 200 BTU/h.
Cette modulation permet au compresseur Inverter de réduire ou d’augmenter son fonctionnement selon la demande des trois zones.
Lorsque seulement une petite chambre demande du confort, le système n’a pas besoin de fonctionner comme si toute la maison était en forte demande. Lorsque deux ou trois zones sont sollicitées, il augmente sa production dans les limites de sa capacité disponible.
Cette approche contribue à :
- maintenir des températures plus stables;
- limiter les cycles marche-arrêt;
- ajuster la consommation selon l’occupation;
- améliorer le confort dans les pièces fermées;
- réduire les écarts entre les zones.
Un TRÉS2 pouvant atteindre 22,0 pour le modèle triple zone
Pour le RAM-G24N3HAA raccordé à des unités sans conduits, le tableau technique indique :
- un TRÉ2 de 12,5;
- un TRÉS2 de 22,0;
- un CPSC2 de 9,5 en région 4;
- un CPSC2 de 7,8 en région 5;
- un COP de 3,5 à 8 °C.
Ces cotes permettent de comparer le rendement saisonnier de différentes thermopompes. Elles ne permettent toutefois pas de prévoir exactement la consommation d’une maison.
La consommation réelle dépend notamment :
- du niveau d’isolation;
- de l’étanchéité du bâtiment;
- des températures demandées;
- de l’utilisation simultanée des zones;
- de l’exposition solaire;
- du nettoyage des filtres;
- de l’état de l’échangeur extérieur;
- des températures hivernales.
Chauffage jusqu’à -20 °C, avec une capacité qui varie selon la température
La plage de fonctionnement en chauffage de la gamme s’étend jusqu’à -20 °C. Pour le modèle triple zone, HITACHI indique une capacité maximale de chauffage de 18 500 BTU/h à -15 °C et de 13 000 BTU/h à -20 °C.
Ces valeurs sont essentielles pour comprendre le comportement de la thermopompe durant l’hiver montréalais.
L’appareil peut continuer à fonctionner par temps froid, mais il ne conserve pas sa capacité nominale de 24 000 BTU/h à toutes les températures. Un chauffage complémentaire peut donc demeurer nécessaire lors des périodes les plus froides, selon les pertes thermiques de la maison.
Le bon dimensionnement consiste à évaluer les besoins réels de chaque zone, et non à choisir uniquement la plus grande capacité disponible.
Jusqu’à trois types de zones, sans imposer le même format intérieur
La plateforme airHome Multi peut recevoir plusieurs formats d’unités intérieures :
- unités murales airHome 400;
- unités murales airHome 650;
- consoles airHome Floor;
- mini-cassettes;
- unités gainables.
Les capacités intérieures disponibles varient généralement entre 7 000 et 24 000 BTU/h, selon le format.
Cette souplesse est utile dans une maison à trois zones. Une petite chambre peut recevoir une unité de faible capacité, tandis qu’une aire ouverte peut demander davantage de débit d’air. Un sous-sol peut également nécessiter un emplacement ou un format différent de celui retenu pour l’étage.
Nous évitons de sélectionner trois unités identiques simplement pour uniformiser la commande. Chaque espace doit être évalué selon :
- sa superficie;
- sa hauteur;
- sa fenestration;
- son niveau d’isolation;
- son orientation;
- son usage;
- sa position dans le bâtiment.
Niveau sonore et emplacement extérieur
Le niveau sonore extérieur indiqué pour le RAM-G24N3HAA est de 54 dB(A) en fonctionnement élevé.
La perception réelle dépend aussi de la surface sur laquelle l’appareil est fixé et des obstacles environnants. Les murs, les clôtures et les coins peuvent réfléchir le bruit. Les supports trop rigides ou mal nivelés peuvent transmettre des vibrations à la structure.
Dans ce projet, la façade est dégagée et les appuis antivibrations séparent l’unité des supports. Le montage sur la fondation permet également d’éviter que le poids repose directement sur les planches de la terrasse.
FrostWash et Mold Guard
Selon les unités intérieures choisies, la gamme airHome Multi peut inclure les fonctions FrostWash et Mold Guard.
FrostWash
FrostWash refroidit le serpentin intérieur afin d’y former du givre, puis utilise la fonte pour entraîner une partie des contaminants accumulés. Cette fonction aide à maintenir le débit d’air et la propreté de l’échangeur.
Mold Guard
Mold Guard fait circuler de l’air pendant environ 60 minutes après certaines opérations de climatisation ou de déshumidification. L’objectif est d’assécher les composants internes et de réduire l’humidité favorable aux odeurs et aux moisissures.
Ces fonctions ne remplacent pas un entretien CVAC complet. Les filtres doivent être nettoyés, les drains doivent être inspectés et les ventilateurs intérieurs peuvent nécessiter un nettoyage approfondi après plusieurs saisons.
Filtration et capteur de fuite R32
Selon le modèle intérieur, le système peut utiliser :
- un filtre à charbon actif PM2.5;
- un filtre ViroSense S;
- un capteur de fuite de réfrigérant R32;
- une alarme visuelle ou sonore;
- une interface de commande compatible.
La brochure indique que les unités intérieures compatibles peuvent intégrer un capteur destiné à alerter en cas de fuite de R32.
Le réfrigérant R32 exige des méthodes d’installation appropriées. La qualité des raccords évasés, le test d’étanchéité et le tirage au vide sont déterminants pour éviter les pertes de réfrigérant et préserver le compresseur.
Contrôle à distance avec airCloud Go
Une interface Wi-Fi optionnelle permet d’utiliser l’application airCloud Go. Dans une configuration triple zone, la commande à distance peut être pratique lorsque les unités intérieures sont réparties sur plusieurs étages.
Le propriétaire peut notamment :
- ajuster les températures;
- arrêter une zone inutilisée;
- programmer des horaires;
- préparer la maison avant son retour;
- vérifier certains paramètres de fonctionnement.
La possibilité de commander chaque unité séparément améliore la gestion du confort, à condition de respecter le mode commun du système.
Subventions : vérifier la combinaison exacte avant de confirmer un montant
La documentation HITACHI indique que la gamme airHome Multi est admissible à la plupart des incitatifs provinciaux pour thermopompes. L’admissibilité finale dépend toutefois des règles du programme, de la combinaison exacte des unités et de la liste en vigueur au moment de l’installation.
Avant d’annoncer une aide financière, nous vérifions :
- le modèle extérieur;
- les trois modèles intérieurs;
- le numéro de combinaison certifiée;
- la capacité reconnue;
- le type de bâtiment;
- la date d’installation;
- les documents exigés.
Le nom « airHome Multi » à lui seul ne permet pas de confirmer une subvention.
Garantie du fabricant
La documentation présente une garantie standard de sept ans sur le compresseur et de cinq ans sur les pièces. Une garantie prolongée de dix ans sur le compresseur et les pièces est disponible pour les installations résidentielles lorsque les exigences d’enregistrement en ligne sont respectées. Une option améliorée peut également inclure une protection supplémentaire selon les modalités applicables.
L’enregistrement doit être effectué dans le délai prévu par le fabricant. Nous recommandons également de conserver :
- la facture;
- les numéros de série;
- la preuve d’installation;
- les documents de mise en service;
- les confirmations d’enregistrement.
Les erreurs à éviter dans une installation triple zone près d’une terrasse
Cette installation à Pierrefonds-Roxboro met en évidence plusieurs erreurs fréquentes.
Placer l’unité directement sur le bois
Le bois peut vibrer, retenir l’humidité et se déplacer avec le temps. Le montage mural évite de transférer tout le poids au platelage.
Installer la thermopompe trop bas
Les feuilles, la neige et les plantes peuvent rapidement obstruer l’échangeur.
Négliger les végétaux
Une plante qui semble éloignée lors de l’installation peut atteindre le condenseur après une saison de croissance.
Bloquer le dispositif de coupure
Le boîtier électrique doit demeurer accessible pour le service.
Écraser les conduites dans une moulure trop étroite
Une installation triple zone comprend plusieurs tuyaux. Ils doivent être organisés sans réduire l’épaisseur de l’isolant.
Oublier le nettoyage sous l’unité
L’espace sous le condenseur doit rester libre. Les feuilles visibles sur la terrasse doivent être retirées régulièrement.
Dimensionner les zones uniquement selon leur superficie
Une pièce très vitrée peut demander plus de capacité qu’une pièce plus grande mais bien isolée.
Penser que trois commandes permettent trois modes opposés
Les réglages sont indépendants, mais le mode principal demeure commun.
Le résultat final de notre installation à Pierrefonds-Roxboro
Cette installation de thermopompe multizone à Montréal permet maintenant de desservir trois espaces intérieurs à partir d’une seule unité extérieure HITACHI.
Le projet comprend :
- une thermopompe triple zone HITACHI airHome Multi;
- une unité extérieure adaptée à trois connexions;
- des supports muraux fixés dans la fondation;
- des appuis antivibrations;
- une façade de ventilation dégagée;
- une moulure verticale assortie au revêtement;
- un dispositif de coupure électrique accessible;
- une surélévation protégeant l’appareil des feuilles et de l’humidité;
- une configuration conçue pour faciliter le futur entretien.
Le résultat montre qu’un emplacement étroit près d’une terrasse peut accueillir une installation CVAC complète lorsque les dégagements, la structure, le drainage et le parcours des conduites sont analysés avant le début des travaux.
Chez AirGreen, nous appliquons cette approche dans tout le Grand Montréal, que le projet se situe à Pierrefonds-Roxboro, Laval, Longueuil, sur la Rive-Nord ou sur la Rive-Sud. L’équipement peut être similaire d’une maison à l’autre, mais la méthode d’installation doit toujours correspondre à la propriété.
