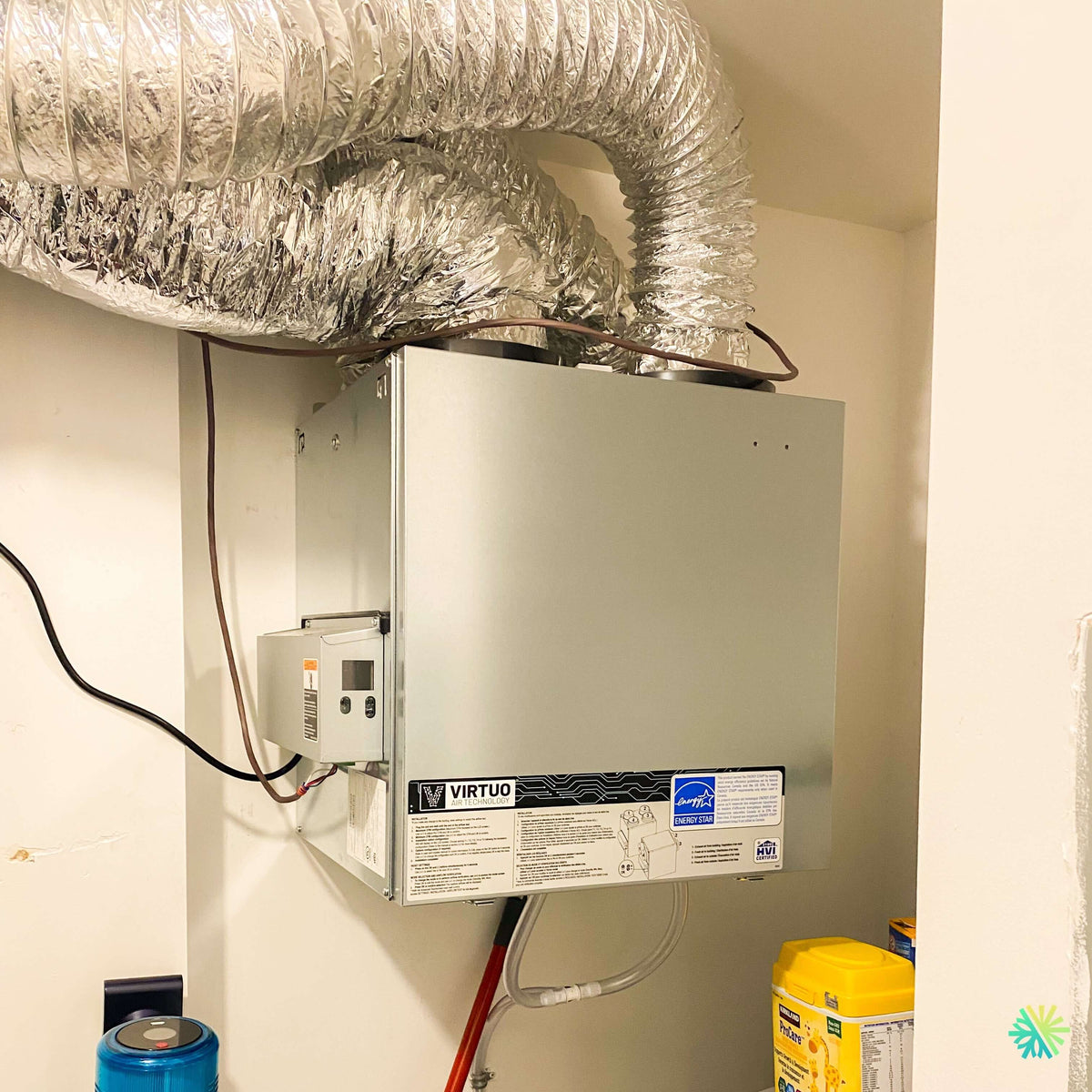

Installation d'un échangeur d'air vänEE Série AI V160H75RT (VRC avec Technologie Virtuo Air) à Huntingdon

Un placard de rangement de 30 pouces, quatre bouches sur le dessus, et un VRC qui calibre lui-même ses débits

À Huntingdon, la contrainte n'était pas technique. Elle était géographique, au sens le plus étroit du terme : l'espace disponible mesurait environ 30 pouces de largeur entre deux murs, dans un placard de service qui sert aussi de garde-manger secondaire. Pas de sous-sol dégagé, pas de solives accessibles, pas de mécanique centralisée. Un mur, une prise de courant, et l'obligation de faire entrer un échangeur d'air complet là-dedans.

C'est exactement le type de configuration pour lequel la Série AI de vänEE a été conçue, et c'est ce qui a orienté notre recommandation.

Le mandat : ventiler une maison rénovée sans espace mécanique

Le propriétaire avait complété une rénovation majeure : isolation reprise, nouvelles fenêtres, pare-air continu. Résultat prévisible et bien documenté — une maison étanche sans ventilation mécanique adéquate accumule l'humidité, le CO₂ et les composés organiques volatils dégagés par les matériaux neufs.

Les symptômes rapportés étaient cohérents : buée persistante sur le vitrage des chambres, air lourd au réveil, et une odeur de neuf qui ne partait pas six mois après les travaux. Le déshumidificateur portatif au sous-sol traitait le symptôme, jamais la cause.

Pourquoi la Série AI plutôt qu'un VRC d'entrée de gamme

Trois raisons ont pesé dans la décision, et aucune n'était le prix.

Des moteurs PMSM à commutation électronique

Le V160H75RT est équipé de deux moteurs synchrones à aimants permanents (PMSM) à commutation électronique. Concrètement, la consommation varie de 36 à 100 watts selon le débit demandé, au lieu d'une consommation fixe élevée comme sur les moteurs traditionnels.

Sur un appareil qui tourne presque en continu de novembre à avril, l'écart se mesure sur la facture d'Hydro-Québec, pas seulement sur une fiche technique.

Un calibrage automatique des débits

L'appareil intègre un écran ACL et un système de contrôle qui effectue 120 lectures par minute pour maintenir le débit programmé, même lorsque les filtres intérieurs commencent à se charger ou que la pression du réseau change.

Voici la nuance que nous tenons à préciser, parce qu'elle est souvent mal présentée : cette fonction maintient les débits mesurés aux bouches de l'appareil. Elle ne remplace pas le réglage des grilles et registres dans la maison. Un appareil parfaitement calibré peut encore envoyer 80 % de l'air neuf dans une seule chambre si la distribution n'a pas été ajustée. Nous faisons les deux.

Un format qui entre là où les autres n'entrent pas

Dimensions réelles : 21,5 po de hauteur × 21 po de largeur × 16,3 po de profondeur, pour environ 35 lb. Suspendu au mur sur son support, l'appareil libère complètement le plancher du placard.

Les chiffres du V160H75RT

• Plage de débit : 35 à 159 pi³/min à 0,2 po c.e. — 35 à 150 pi³/min à 0,4 po c.e.
• Efficacité de récupération sensible (ERS) : 75 % à 0 °C (à 64 pi³/min) et 65 % à -25 °C
• ERS à haut débit : 66 % à 0 °C (à 131 pi³/min)
• Consommation : 36 à 100 W
• Bouches : 6 po rondes, sur le dessus
• Noyau : polystyrène expansé, certifié UL 94 HF-1
• Filtres intérieurs : MERV 8 (pièce SV66133)
• Dégivrage : système HomeShield à cycles variables selon la température extérieure et le débit programmé
• Certifications : HVI, UL et cUL, ENERGY STAR (au Canada)

Le point le plus significatif pour une maison du Haut-Saint-Laurent est le 65 % d'ERS à -25 °C. C'est la valeur qui compte réellement en janvier à Huntingdon, pas celle mesurée à 0 °C que la plupart des fiches mettent de l'avant.

Le déroulement de l'installation

Support mural et dégagement de service

Le support est fixé dans deux montants, jamais dans le gypse seul. Nous avons ensuite imposé une règle non négociable au propriétaire : la porte d'accès doit pouvoir s'ouvrir complètement. Sur la Série AI, le noyau et les filtres intérieurs se retirent par l'avant. Un appareil bloqué par des tablettes ou des boîtes, c'est un appareil qui ne sera jamais entretenu.

Bouches sur le dessus : l'avantage et le piège

La configuration à bouches sur le dessus permet de sortir les quatre conduits vers le plafond sans dégagement latéral. C'est ce qui rendait ce placard viable.

Le piège est immédiat : la tentation de plier le conduit à 90 degrés dès la sortie du collet. Un coude trop serré à cet endroit précis étrangle le débit et fait grimper la pression statique, ce que l'appareil compense ensuite en augmentant sa vitesse et sa consommation. Nous conservons un segment droit avant chaque changement de direction et nous soutenons le souple isolé pour l'empêcher de s'affaisser en accordéon.

Le drain

Un VRC produit du condensat dès que l'air vicié chaud croise l'air extérieur froid dans le noyau. Le boyau de drain fourni a été raccordé avec une pente continue et un siphon. Sans siphon, l'appareil aspire l'air du renvoi.

Les traversées extérieures

Les deux hottes ont été installées avec 1,8 m (6 pi) minimum de séparation entre l'admission d'air neuf et l'évacuation, à une hauteur qui dégage l'accumulation de neige typique du secteur, et avec grillage anti-rongeurs. En milieu agricole, ce dernier point n'est pas décoratif.

Programmation et mise en service

Débits programmés à l'écran ACL, puis vérification aux grilles avec instrument. Mode intermittent configuré pour les périodes d'inoccupation, surcommande d'humidité activée. Les valeurs finales sont notées sur une étiquette apposée à l'intérieur de la porte, avec la date.

Les compromis que nous assumons sur ce chantier

Nous préférons le conduit rigide galvanisé partout où c'est possible : moins de perte de charge, plus facile à nettoyer, plus durable. Dans ce placard, la géométrie ne le permettait pas sur les premiers pieds. Nous avons utilisé du souple isolé de qualité, tendu et soutenu, en limitant les longueurs et en évitant les plis.

Un installateur qui prétend n'utiliser que du rigide partout n'a jamais travaillé dans un placard de 30 pouces. Ce qui compte, c'est que le souple soit tendu, isolé, court et jamais écrasé.

Cinq erreurs à éviter avec un VRC moderne à moteurs ECM

1. Se fier uniquement à l'écran de l'appareil. Il affiche ce que l'appareil produit, pas ce qui arrive dans les chambres.
2. Remplacer le filtre MERV 8 par un filtre plus dense acheté ailleurs. La pression statique augmente, les moteurs compensent, la consommation monte.
3. Brancher l'appareil sur une prise commandée par un interrupteur. Un échangeur d'air débranché la moitié de l'année ne ventile rien.
4. Entreposer contre l'appareil. Le dégagement avant conditionne tout l'entretien futur.
5. Raccorder l'évacuation à la hotte de cuisinière ou à la sécheuse. Les graisses et les charpies détruisent le noyau.

Entretien : ce qu'il faut retenir

• Filtres intérieurs MERV 8 : inspection aux 3 mois, remplacement selon l'état. En milieu rural, plus souvent en période de récolte.
• Noyau : retrait et lavage annuel, à l'automne de préférence.
• Hottes extérieures : deux inspections par année, printemps et automne.
• Drain : vérification visuelle du boyau et du siphon à chaque entretien.

Conformité et programmes d'aide : les faits

Le Code de construction du Québec exige une ventilation mécanique dans les habitations neuves, avec des débits calculés selon le nombre et le type de pièces. En construction neuve certifiée Novoclimat, un système de ventilation à récupération de chaleur répondant aux critères du programme est obligatoire.

Pour les maisons existantes, soyons directs : il n'existe pas de subvention québécoise visant spécifiquement l'échangeur d'air. L'homologation ENERGY STAR de l'appareil ne donne pas droit à un chèque. Ce que la ventilation influence, c'est le résultat global d'une évaluation Rénoclimat : plus vous étanchéifiez une maison, plus la ventilation mécanique devient nécessaire pour maintenir la qualité de l'air intérieur. Les deux se planifient ensemble, jamais séparément.

Huntingdon, Ormstown, Valleyfield : la ventilation rurale ne suit pas les mêmes règles que le centre-ville

Une maison du Haut-Saint-Laurent impose des contraintes qu'on ne rencontre pas dans un condo du Plateau : appareils à combustion en fonction, pannes de courant plus fréquentes, poussières agricoles saisonnières, longs parcours de conduits dans des espaces non chauffés, et une faune qui trouve les hottes extérieures très accueillantes.

Chacun de ces éléments modifie le tracé, le choix des matériaux, le calibre des filtres et le réglage final. Un appareil identique installé à Laval et à Huntingdon ne se configure pas de la même façon.

Notre méthode, partout où nous installons

Relevé complet sur place, calcul des débits pièce par pièce, sélection de l'appareil selon la superficie et le mode de chauffage, installation soignée, réglage documenté et remise du dossier au client. Nous appliquons la même démarche à Montréal, à Laval, à Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans l'ensemble de la Montérégie.

Si l'air de votre maison est lourd le matin, si vos fenêtres coulent en janvier, ou si votre échangeur d'air n'a jamais été réglé depuis sa mise en service, nous nous déplaçons, nous mesurons, et nous vous remettons un portrait chiffré avant toute proposition.
