Installation d'un échangeur d'air vänEE Série AI V230H75RT (VRC haute capacité avec Technologie Virtuo Air) à Saint-Étienne-de-Beauharnois

Une maison chauffée aux plinthes électriques, aucun réseau de conduits existant, et 231 pi³/min à distribuer dans huit pièces

La majorité des articles sur l'installation d'un échangeur d'air décrivent le cas facile : une maison avec fournaise à air pulsé, où l'on greffe le VRC sur le réseau existant en deux raccordements. Ce n'est pas ce chantier.

À Saint-Étienne-de-Beauharnois, la maison est chauffée entièrement aux plinthes électriques. Aucune fournaise, aucun plénum, aucun conduit d'air dans la maison. Zéro. Pour ventiler cette maison, il fallait concevoir et construire un réseau de conduits dédié complet, de la première grille de salle de bain jusqu'à la dernière bouche de chambre.

C'est le type d'installation qui sépare une soumission sérieuse d'une soumission improvisée, et c'est là que se joue la différence de prix que les propriétaires ne comprennent pas toujours au moment de comparer.

Le point de départ : chauffage électrique et aucune distribution d'air

La maison compte huit pièces habitables réparties sur deux niveaux, avec sous-sol aménagé. Les propriétaires vivaient depuis des années avec les compromis habituels d'une maison étanche et non ventilée : condensation abondante sur les fenêtres du côté nord, air stagnant au sous-sol, et une salle de bain dont le ventilateur mural n'évacuait plus grand-chose.

Le ventilateur de salle de bain, justement, mérite une précision. Un ventilateur d'évacuation extrait l'air vicié et le rejette dehors, sans récupérer la chaleur et sans compenser par un apport d'air neuf contrôlé. Dans une maison étanche, il crée une dépression qui fait entrer de l'air froid par les moindres fissures. Un VRC fait l'inverse : il extrait et il alimente, en volumes équivalents, en récupérant la chaleur au passage.

Dimensionner un VRC : une méthode, pas une intuition

Le calcul pièce par pièce

Le dimensionnement d'un échangeur d'air ne se fait pas à la superficie. Il se fait selon l'approche de la norme CSA F326, en additionnant des débits attribués pièce par pièce :

• Chambre principale : 10 L/s (environ 21 pi³/min)
• Chaque autre pièce habitable : 5 L/s (environ 10,6 pi³/min)
• Cuisine, salles de bain, salle de lavage, sous-sol aménagé : débits additionnels

Sur cette maison, l'addition menait à une capacité totale de ventilation nettement supérieure à ce qu'un appareil de 150 pi³/min pouvait livrer une fois les pertes de charge du réseau prises en compte. D'où le choix d'un appareil haute capacité.

Pourquoi nous ne sommes pas allés encore plus gros

Un appareil surdimensionné n'est pas une marge de sécurité gratuite. Il coûte plus cher à l'achat, occupe plus d'espace, et surtout, il fonctionne en permanence dans le bas de sa plage, là où son efficacité de récupération n'est pas à son meilleur. Le V230H75RT donne son 78 % d'ERS à 66 pi³/min — un débit de croisière parfaitement adapté à cette maison en mode continu, avec une réserve disponible jusqu'à 231 pi³/min pour les périodes de forte occupation ou d'humidité élevée.

Le bon dimensionnement, c'est celui qui place le débit d'usage courant dans la zone d'efficacité maximale de l'appareil, avec de la réserve au-dessus.

Le V230H75RT en chiffres

• Plage de débit : 65 à 231 pi³/min à 0,2 po c.e. — 225 pi³/min à 0,4 po c.e.
• ERS : 78 % à 0 °C (à 66 pi³/min) et 67 % à -25 °C (à 81 pi³/min)
• Moteurs : deux PMSM à commutation électronique (ECM)
• Dégivrage : par registre motorisé avec recirculation
• Bouches : 6 po rondes, sur le dessus
• Dimensions : 21 11/16 po H × 24 13/16 po L × 21 po P
• Poids : environ 47 lb
• Filtres intérieurs : MERV 8 lavables
• Certifications : ENERGY STAR, HVI, UL et cUL

Le 67 % d'ERS à -25 °C est la donnée à retenir dans Beauharnois-Salaberry. C'est la performance réelle par temps froid, pas la valeur de vitrine mesurée à 0 °C.

Concevoir un réseau dédié dans une maison sans conduits

Le côté évacuation

L'air vicié se reprend là où il se dégrade : salles de bain, cuisine, salle de lavage, sous-sol. Nous avons installé des grilles d'évacuation dans chacune de ces pièces, reliées par un réseau collecteur vers l'appareil.

La grille de cuisine est installée à distance de la cuisinière, jamais au-dessus, et jamais raccordée à la hotte. Les graisses détruisent un noyau de récupération.

Le côté alimentation

L'air neuf se livre là où l'on respire longtemps : chambres et salon. Chaque chambre reçoit sa propre bouche d'alimentation avec registre réglable.

C'est ici que la plupart des installations rapides échouent. Alimenter uniquement le corridor en espérant que l'air se rende dans les chambres portes fermées ne fonctionne pas. Une chambre fermée sans apport direct reçoit une fraction de ce qu'elle devrait recevoir, et c'est exactement dans cette pièce que les occupants passent huit heures par nuit.

Le tracé

Nous avons privilégié le conduit rigide galvanisé pour les troncs principaux, avec du souple isolé uniquement sur les courtes dérivations et les raccordements terminaux. Chaque changement de direction utilise un coude à grand rayon. Chaque joint est scellé au mastic avant d'être rubané.

Sur un réseau neuf de cette longueur, la perte de charge accumulée détermine la consommation de l'appareil pendant vingt ans. Un réseau mal conçu force les moteurs à tourner plus vite, en permanence, pour livrer le même débit.

L'installation de l'appareil

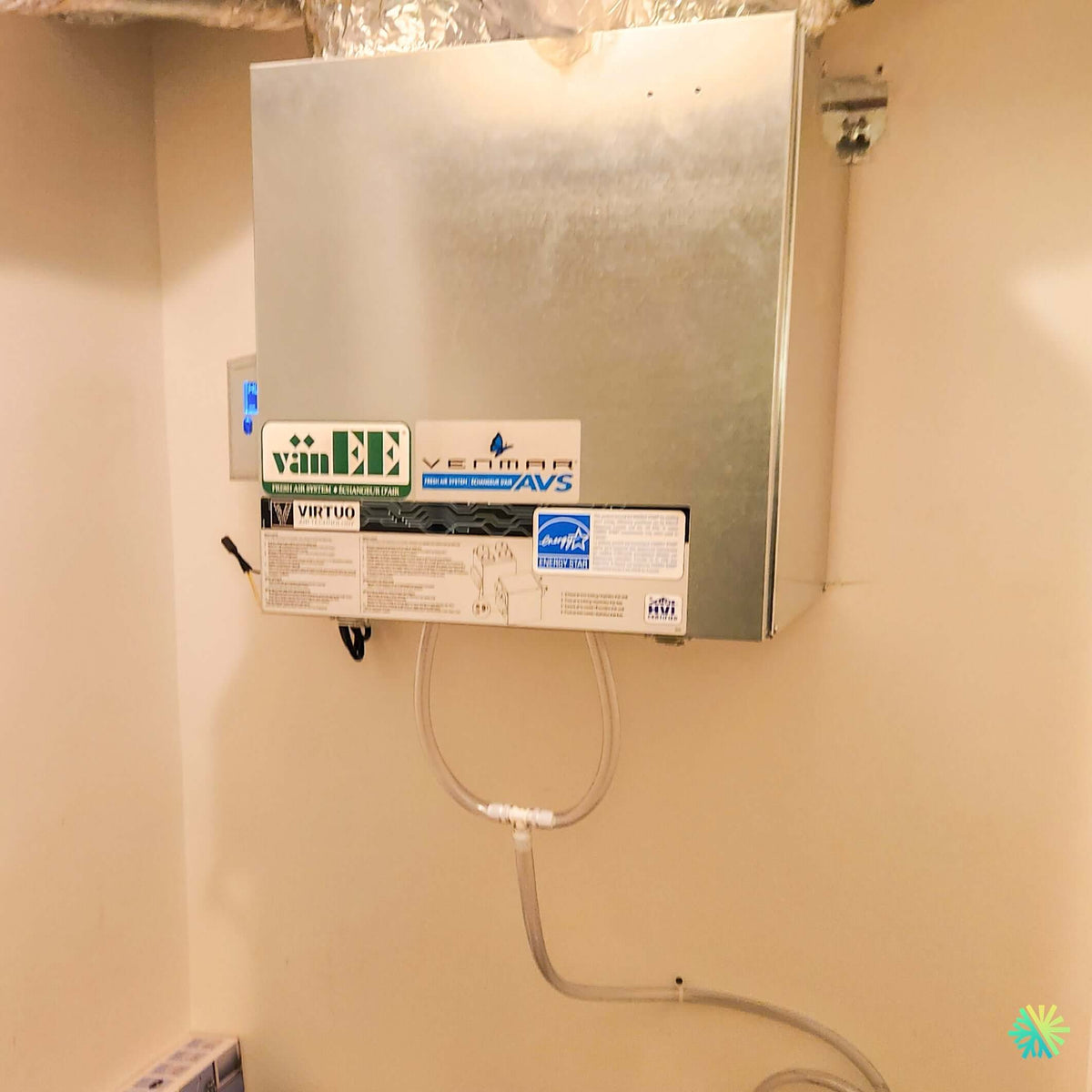

Support mural en coin

L'appareil est suspendu sur son support d'acier fixé dans les montants, positionné dans un coin de la pièce mécanique. Le dégagement frontal a été validé avant la pose : sur la Série AI, le noyau et les filtres intérieurs se retirent par l'avant, et un appareil inaccessible ne sera jamais entretenu correctement.

Le double drain

Les deux sorties de condensat sont réunies par un raccord en T vers un renvoi unique, avec siphon et pente continue. Un VRC haute capacité produit un volume de condensat significatif en janvier, quand l'air vicié chaud et humide croise l'air extérieur à -20 °C dans le noyau.

Un drain mal siphonné laisse l'appareil aspirer l'air du renvoi de plancher. Un drain à contre-pente laisse l'eau stagner dans le bas du caisson.

Bouches sur le dessus

La configuration à bouches sur le dessus libère les quatre côtés de l'appareil et permet de monter directement vers le plafond. Nous maintenons un segment droit à la sortie de chaque collet avant tout changement de direction : un coude serré à cet endroit précis étrangle le débit et fait grimper la consommation.

Ce que l'auto-équilibrage fait, et ce qu'il ne fait pas

La Technologie Virtuo Air ajuste en continu les deux moteurs pour maintenir l'équilibre entre l'air admis et l'air évacué, malgré l'encrassement des filtres, le vent ou la variation de pression du réseau. C'est une avancée réelle, particulièrement en terrain découvert où les rafales modifient la pression sur les hottes extérieures.

Ce qu'elle ne fait pas : régler la répartition de l'air entre vos pièces. Un appareil peut être parfaitement équilibré à ses propres bouches et envoyer les deux tiers de l'air neuf dans le salon. La distribution se règle aux registres, à l'instrument, pièce par pièce. Nous consignons les valeurs finales sur une étiquette apposée à l'intérieur de la porte, avec la date.

Cinq erreurs à éviter dans une maison sans réseau existant

1. Alimenter le corridor plutôt que les chambres. Portes fermées, l'air ne se rend pas.
2. Sous-dimensionner les conduits pour économiser sur le matériel. La perte de charge se paie ensuite en électricité, chaque jour.
3. Placer une grille d'évacuation et une bouche d'alimentation dans la même pièce, côte à côte. L'air neuf repart directement dehors sans avoir circulé.
4. Conserver l'ancien ventilateur de salle de bain en service continu en parallèle du VRC. Les deux se nuisent.
5. Installer les hottes extérieures à moins de 1,8 m (6 pi) l'une de l'autre. L'air évacué est réaspiré par l'admission.

Entretien

• Filtres intérieurs MERV 8 : lavables, inspection aux 3 mois. En zone agricole, plus fréquemment au printemps et en période de récolte.
• Noyau : retrait et lavage annuel, de préférence à l'automne.
• Hottes extérieures : deux vérifications par année, grillage compris.
• Drains et siphon : contrôle visuel à chaque entretien.

Exploitation et programmes d'aide

Dans une maison tout électrique, chaque watt compte. Les moteurs PMSM à commutation électronique de la Série AI consomment une fraction de ce que consommaient les moteurs traditionnels à débit équivalent, et la modulation permet de tourner à bas régime la majorité du temps.

Sur le plan des aides financières, restons factuels : aucun programme québécois actuel ne subventionne directement l'échangeur d'air d'une maison existante. L'homologation ENERGY STAR de l'appareil ne donne pas droit à un montant. En construction neuve certifiée Novoclimat, en revanche, un système de ventilation à récupération de chaleur conforme aux critères du programme est obligatoire. Et si vous envisagez d'ajouter une thermopompe murale à une maison chauffée aux plinthes, planifiez la ventilation en même temps : les deux réseaux, les deux emplacements et les deux alimentations électriques se coordonnent mieux d'un coup qu'en deux chantiers.

Beauharnois-Salaberry : le vent, les champs, et ce que ça change concrètement

Entre le canal de Beauharnois et les terres agricoles, il n'y a rien pour freiner le vent. Cela a trois conséquences directes sur une installation CVAC : les hottes extérieures subissent des pressions variables qui déséquilibrent les appareils sans compensation active, les poussières agricoles chargent les filtres intérieurs plus vite qu'en milieu urbain, et l'orientation des traversées murales doit tenir compte des vents dominants plutôt que de la seule commodité du tracé.

Ce sont des ajustements que nous faisons différemment à Saint-Étienne-de-Beauharnois, à Sainte-Martine ou à Salaberry-de-Valleyfield que dans un triplex du Plateau-Mont-Royal.

Notre approche, du relevé à la mise en service

Relevé complet, calcul des débits pièce par pièce, conception du réseau, sélection de l'appareil, installation, réglage documenté et remise du dossier au propriétaire. Nous appliquons la même démarche à Montréal, à Laval, à Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans toute la Montérégie.

Si votre maison est chauffée aux plinthes et que vous vous demandez comment y installer un échangeur d'air sans démolir les plafonds, nous nous déplaçons, nous mesurons, et nous vous présentons un tracé avant de parler de prix.
