Installation d'un échangeur d'air Venmar AVS Solo 1.5ES à Delson

Un échangeur d'air n'est pas un purificateur d'air — sauf si on le configure pour ça

C'est la phrase qui surprend le plus nos clients de Delson et des environs. Ils viennent de faire installer un échangeur d'air, ils habitent à quelques minutes de l'autoroute 30 et de la voie ferrée, et ils s'attendent à ce que l'appareil règle aussi la question des particules fines. Puis ils ouvrent la porte du caisson, sortent le filtre, et trouvent une mousse bleue qu'on rince à l'eau.

Cette mousse n'est pas là pour protéger vos poumons. Elle est là pour protéger le noyau récupérateur.

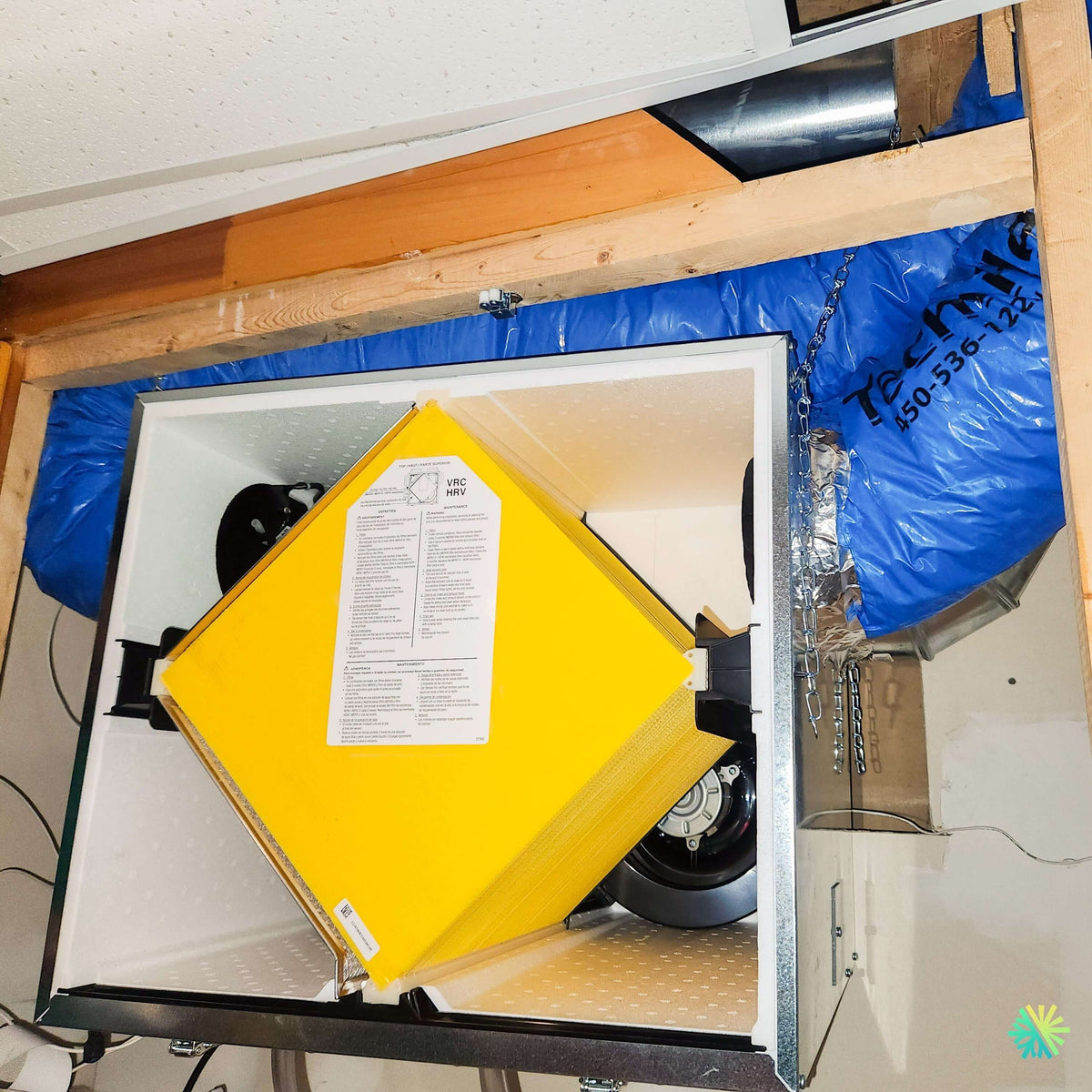

Le chantier décrit ici est celui d'un sous-sol aménagé de Delson, dans le secteur bordé par la rivière de la Tortue. Nous y avons installé un Venmar AVS Solo 1.5ES, un VRC homologué ENERGY STAR, suspendu dans la cavité d'un plafond suspendu. Sur la photo, l'appareil est ouvert : le noyau récupérateur jaune est en position diagonale, l'étiquette d'entretien bilingue y est apposée, et l'on aperçoit la turbine du ventilateur à droite. Cette étiquette mentionne explicitement l'entretien des filtres MERV 13 et HEPA — et c'est de là que part la conversation la plus utile qu'on puisse avoir avec un propriétaire.

Ce que filtre réellement un VRC sorti de sa boîte

Les filtres d'origine du Solo 1.5ES sont des mousses lavables. Leur rôle est mécanique : retenir les cheveux, les mouches, la poussière grossière et les peluches de sécheuse avant qu'ils n'atteignent le noyau récupérateur et les turbines. Un noyau encrassé perd son efficacité de transfert; une turbine déséquilibrée par des dépôts fait du bruit et consomme davantage.

Ce que ces mousses ne retiennent pas : les particules fines PM2,5, le pollen fin, les spores, la suie de combustion. Autrement dit, tout ce qui préoccupe réellement une famille qui habite près d'un corridor autoroutier ou de champs cultivés.

La bonne nouvelle : la ventilation mécanique améliore quand même la qualité de l'air intérieur, parce qu'elle dilue et évacue en continu ce qui se produit à l'intérieur — CO₂, composés organiques volatils des matériaux et des produits ménagers, humidité, odeurs. C'est déjà considérable. Mais c'est une action de dilution, pas de filtration.

Le compromis de la filtration : chaque point gagné coûte du débit

Améliorer la filtration d'un système de ventilation n'est jamais gratuit. Un filtre plus fin ajoute de la pression statique au réseau. Cette pression réduit le débit réel de l'appareil, et le débit est précisément ce que le Code exige.

Le principe, chiffré sur le Solo 1.5ES

Le Solo 1.5ES livre de 66 à 150 PCM (basse et haute vitesse), mesurés à 0,4 po de colonne d'eau (100 Pa). Cette valeur de référence n'est pas anodine : elle correspond déjà à un réseau qui offre une résistance. Si l'on ajoute une cartouche filtrante fine sans revoir le reste, on descend sous la courbe, et le débit livré aux chambres tombe sous la valeur exigée sans que personne ne s'en aperçoive — parce que l'appareil continue de tourner exactement comme avant.

C'est pourquoi nous appliquons systématiquement trois règles :

1. On ne remplace jamais un filtre par un modèle plus fin sans remesurer les débits. La lecture au manomètre prend vingt minutes; l'ignorance dure des années.
2. On ne compense pas un filtre fin en montant la vitesse en permanence. Cela réintroduit le bruit et l'usure qu'on cherchait à éviter.
3. On dimensionne l'appareil en tenant compte de la filtration prévue, pas seulement du volume de la maison.

Les trois voies possibles

• Rester en mousse lavable. Le choix par défaut. Entretien simple, aucune perte de charge additionnelle, protection du noyau assurée. Filtration de l'air neuf : minimale.
• Passer à une cartouche plissée de type MERV. Chez Venmar, les cartouches plissées MERV 12 et les filtres HEPA appartiennent à la gamme dédiée HEPA 3100 et HEPA 4100. Sur les cabinets récents, l'étiquette d'entretien du noyau — celle visible sur notre photo — prévoit explicitement le remplacement d'un filtre MERV 13 ou HEPA aux trois mois. Le gain est réel; la perte de charge aussi, et elle doit être compensée au dimensionnement.
• Ajouter un appareil de filtration dédié. Le HEPA 3100 de Venmar combine échangeur d'air à récupération de chaleur et purification HEPA dans un seul caisson, avec 70 à 105 PCM et une seule pénétration extérieure grâce à la transition Tandem. C'est la voie que nous recommandons aux clients dont la préoccupation première est allergique ou respiratoire, plutôt que de forcer un VRC standard à faire un travail pour lequel il n'a pas été conçu.

Pour cette maison de Delson, les propriétaires ont retenu la mousse lavable d'origine, avec une mise à niveau vers une cartouche plissée prévue à la deuxième année — après une saison complète de mesures, et avec un réajustement des débits inscrit d'avance au contrat d'entretien CVAC.

Le Solo 1.5ES en chiffres

Trois caractéristiques de la gamme Solo ont pesé dans le choix pour ce chantier :

• Le caisson est entièrement réversible. Les buses peuvent être configurées d'un côté ou de l'autre, ce qui permet d'adapter l'appareil à la cavité disponible plutôt que l'inverse. Dans un plafond suspendu, c'est déterminant.
• Les prises de pression et les volets d'équilibrage sont intégrés. L'équilibrage se fait sans percer le réseau.
• Le fonctionnement est particulièrement discret, ce qui compte quand l'appareil est suspendu directement au-dessus d'une salle familiale.

Le plafond suspendu : l'ennemi silencieux de l'entretien

Sur la photo, l'appareil est logé entre les solives, au-dessus des tuiles acoustiques d'un plafond suspendu, retenu par des chaînes et des crochets. Le pare-vapeur bleu du mur périphérique est encore apparent. C'est une configuration très fréquente dans les sous-sols aménagés de Delson, de Candiac, de Saint-Constant et de Sainte-Catherine — et c'est une configuration qui tue l'entretien si elle est mal exécutée.

Le problème, formulé simplement

Un plafond suspendu donne accès à tout. Il donne aussi l'illusion que l'accès sera toujours facile. Or trois choses arrivent dans les années qui suivent :

• des luminaires encastrés, un conduit de plomberie ou un fil réseau viennent occuper l'espace devant la porte du caisson;
• les tuiles vieillissent et se fragilisent, et personne ne veut plus les retirer;
• le propriétaire oublie tout simplement qu'il y a un appareil là-haut.

Ce que nous faisons différemment

• Nous réservons la trajectoire d'ouverture de la porte et nous la marquons. Sur un Solo, la porte s'ouvre en façade et le noyau se retire à l'horizontale : il faut la longueur du noyau devant l'appareil, pas seulement la largeur de la tuile.
• Nous identifions les tuiles à retirer par une pastille discrète sur la structure du plafond, côté cavité.
• Nous montons les chaînes avec des ressorts d'isolation aux points d'ancrage. Un caisson accroché rigidement à une solive au-dessus d'une salle familiale transmet ses vibrations dans le plancher de l'étage; le découplage coûte quelques dollars et se remarque tous les jours.
• Nous laissons le drain accessible. Le Solo 1.5ES produit du condensat en saison froide. Le tuyau est monté en pente continue avec une boucle de siphon amorcée, et le point de raccordement reste visible depuis une tuile amovible identifiée.

Le réseau : buses de 6 po et sorties extérieures

Les quatre buses rondes de 6 po ont reçu des conduits isolés fixés par sangles. Côté extérieur, nous avons utilisé un ensemble de capuchons IN2000 (1607100) : deux capuchons de 6 po à double collier de fixation, montés avec l'écart réglementaire entre l'admission et l'évacuation, à l'écart de la sortie de sécheuse et de l'évent de plomberie.

Sur les réseaux où l'espace de mur extérieur est restreint — un mur mitoyen, une façade étroite, un revêtement récent que le client ne veut pas percer deux fois — la transition Tandem (04321) permet de regrouper l'admission et l'évacuation en une seule pénétration. Nous vérifions systématiquement l'acceptabilité de la disposition retenue auprès de l'autorité compétente : les exigences varient d'une municipalité à l'autre sur la Rive-Sud comme sur la Rive-Nord.

Côté intérieur, les bouches de distribution ont reçu des registres Whisper de 5 et 6 po, dont la géométrie limite le sifflement à débit élevé — un détail qui décide souvent si le propriétaire laissera son échangeur d'air en marche ou s'il finira par l'éteindre.

L'équilibrage : la partie du travail que vous ne verrez jamais

L'équilibrage se fait au manomètre Magnehelic (échelle 0 à 0,50 po de colonne d'eau) raccordé aux prises de pression intégrées, avec les débitmètres correspondant au diamètre des buses. Nous ajustons apport et extraction à parité, puis nous consignons les valeurs.

Le manufacturier est explicite sur l'enjeu, et il vaut la peine de le répéter en clair :

• Pression négative : la maison aspire de l'air non conditionné par ses fuites, ce qui augmente les coûts d'énergie, favorise la moisissure et peut provoquer un refoulement des produits de combustion d'un appareil raccordé à une cheminée.
• Pression positive : l'air chaud et humide est poussé dans les murs et l'isolant, où il condense — moisissure, mildiou, pourriture — en plus des pertes de chaleur.
• Pression équilibrée : l'apport égale l'extraction. C'est le seul état acceptable, et il exige une mesure.

Les commandes disponibles pour la gamme Solo

• Altitude (40440) : commande programmable à écran ACL, avec mode SMART qui ajuste automatiquement le fonctionnement. C'est celle que nous recommandons quand le client veut régler l'appareil une fois et ne plus y penser.
• Deco-Touch (40395) : arrêt, vitesse min/max, mode intermittent 20 min/h, recirculation, dérogation par déshumidistat.
• Bouton-poussoir lumineux 20/40/60 minutes (03364) : compatible avec les modèles Solo, à installer dans les salles de bain.
• Déshumidistat (11297) et minuterie mécanique 60 minutes (00910) en option.

Nous avons retenu ici une commande principale à la cuisine et un bouton 20/40/60 dans chacune des deux salles de bain.

Subventions : le montant, et la condition qui piège

Le programme Rénoclimat prévoit 500 $ pour l'installation ou le remplacement d'un système de ventilation à récupération de chaleur. Deux exigences l'encadrent.

L'appareil doit figurer à la section 3 du répertoire des produits certifiés du Home Ventilating Institute (HVI). Venmar est membre du HVI depuis 1991 et l'ensemble de ses appareils AVS sont certifiés HVI, ce que nous validons au dossier.

Surtout, l'aide dépend de l'amélioration de la cote ÉnerGuide entre l'évaluation avant travaux et l'évaluation après travaux. Un VRC ajouté seul à une maison existante augmente la consommation d'énergie : sans mesures d'écoefficacité réalisées dans le même projet, la cote peut se détériorer et l'aide être refusée, y compris pour la ventilation. La séquence correcte est donc : évaluation avant travaux, puis installation CVAC combinée à de l'isolation ou de l'étanchéisation, puis évaluation après travaux. Nous confirmons ce point avec le conseiller du programme avant de l'écrire dans une soumission.

Le calendrier d'entretien que nous remettons au client

1. Rincer les mousses lavables aux deux à trois mois. Eau tiède, savon doux, séchage complet avant réinstallation.
2. Nettoyer le noyau récupérateur une fois par année, à l'aspirateur puis à l'eau tiède savonneuse.
3. Remplacer une cartouche MERV 13 ou HEPA aux trois mois, si le système en est équipé — et refaire lire les débits à la première installation d'une cartouche.
4. Inspecter les capuchons extérieurs au printemps : grillage obstrué, nid, glace résiduelle.
5. Ne jamais lubrifier les moteurs. Ils n'en ont pas besoin, et l'huile attire la poussière.

Chez AirGreen, nous installons, remplaçons, équilibrons et entretenons des systèmes de ventilation résidentiels à Delson, à Longueuil, partout sur la Rive-Sud, ainsi qu'à Montréal, à Laval et sur la Rive-Nord. Si votre priorité est la filtration plutôt que le simple renouvellement d'air, dites-le nous avant que l'appareil soit choisi : cette contrainte change le dimensionnement, et elle se corrige difficilement une fois les conduits posés.
