Installation d'une thermopompe 2 têtes GREE FreeMatch R32 à Saint-Rémi

Faire passer la tuyauterie dans un bâtiment protégé par gicleurs : le chantier où l'on ouvre avant de percer

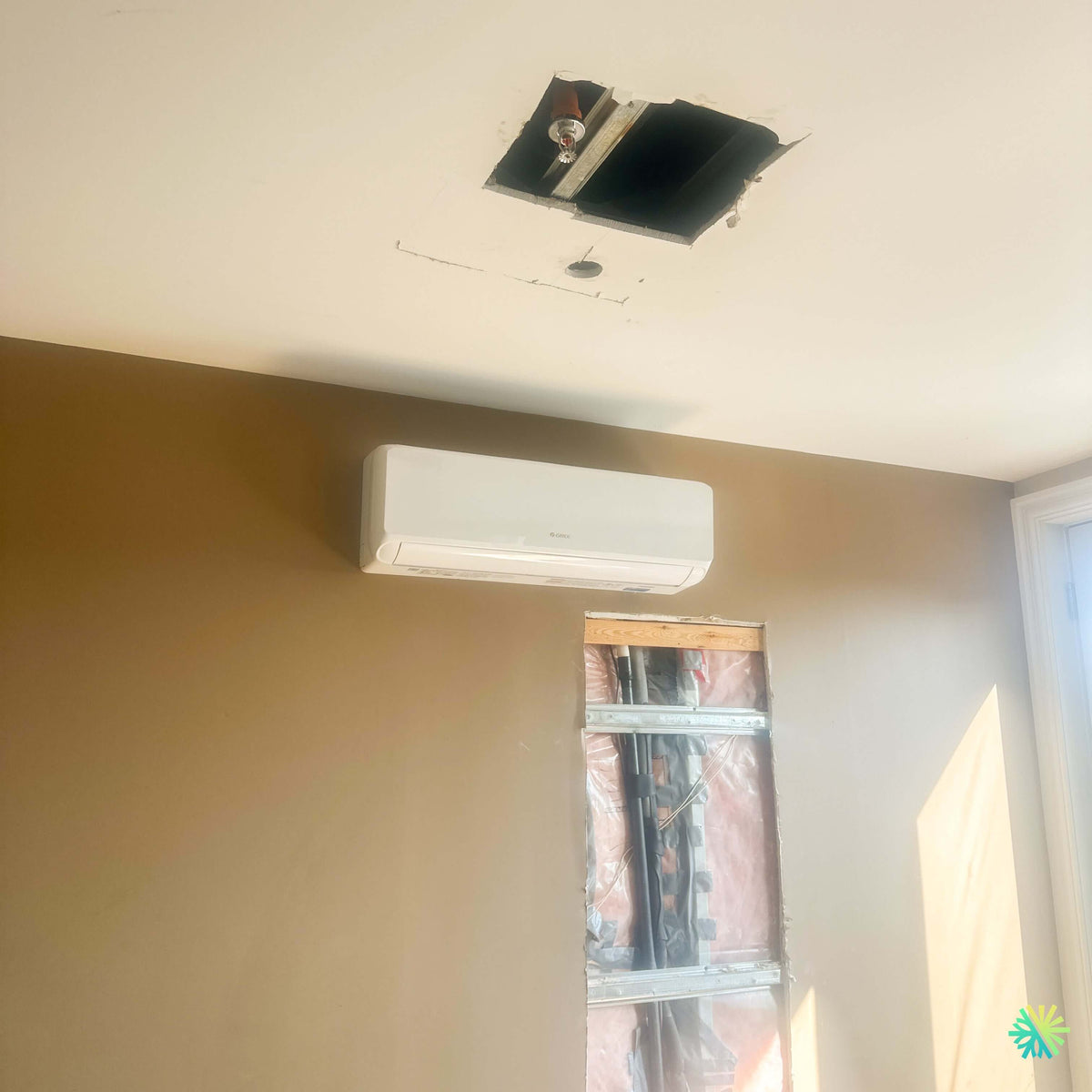

La photo de ce chantier de Saint-Rémi montre ce que le client ne voit jamais dans une brochure : deux ouvertures pratiquées dans le bâtiment, l'une au plafond, l'autre dans le mur sous la tête. Dans la première, on aperçoit un gicleur et sa tuyauterie. Dans la seconde, les montants d'acier, l'isolant, et la ligne frigorifique neuve descendant à la verticale à l'intérieur de la cloison.

Ces deux trous racontent toute la différence entre une installation CVAC planifiée et une installation improvisée.

Pourquoi nous ouvrons avant de percer

Dans une cloison de gypse sur montants d'acier, personne ne sait ce qu'il y a derrière tant qu'on n'a pas regardé. Une cloison peut contenir de la plomberie, de l'électricité, des conduits de ventilation, un drain, un câblage de télécommunication — et, dans un bâtiment protégé, de la tuyauterie de gicleurs.

Percer à l'aveugle avec une mèche longue, c'est accepter de percer l'un de ces éléments. Nous ouvrons donc une fenêtre d'inspection au point de passage prévu, nous vérifions ce qui s'y trouve, puis nous descendons la tuyauterie dans un tracé libre.

Un trou de reconnaissance à refermer coûte quinze minutes. Un tuyau de gicleur percé, c'est un dégât d'eau et une intervention d'urgence.

Travailler dans un bâtiment muni de gicleurs

C'est la contrainte majeure de ce chantier, et elle change complètement la méthode. Nos règles, sans exception :

1. Rien ne se fixe sur la tuyauterie de gicleurs. Ni une ligne frigorifique, ni un drain, ni un câble. Cette tuyauterie est un équipement de sécurité incendie, pas un support.
2. Aucun gicleur n'est peint, obstrué ou recouvert. Un gicleur peint ne se déclenche pas correctement. Le dégagement autour de la tête doit rester libre.
3. Aucune tête de gicleur n'est déplacée par nous. Si le tracé exige une modification du réseau, cela relève d'un entrepreneur en protection incendie, avec les autorisations qui vont avec.
4. Toute pénétration d'une séparation coupe-feu est refermée avec un système coupe-feu certifié, pas avec de la mousse expansive ordinaire. Une mousse standard n'a aucune valeur de résistance au feu et annule l'intégrité de la séparation — un point que les inspections relèvent, et qui peut avoir des conséquences en cas de sinistre.
5. Le syndicat ou le gestionnaire est informé avant les travaux lorsque le bâtiment est en copropriété ou en location. Les percements dans les parties communes et les séparations entre logements ne relèvent pas du propriétaire seul.

Peu d'entrepreneurs en thermopompe abordent ces questions dans leur soumission. C'est pourtant ce qui distingue un chantier qui passe l'inspection d'un chantier qui crée un litige.

Le passage de la tuyauterie dans la cloison

L'ouverture visible sous la tête montre le tracé vertical à l'intérieur du mur. Ce choix — encastrer plutôt que poser une moulure apparente — donne le résultat le plus propre, mais il impose des exigences précises.

La ligne frigorifique

Elle doit descendre sans coudes serrés et sans point d'écrasement. Un cuivre pincé contre un montant d'acier crée une restriction permanente qui pénalise le rendement pour la durée de vie du système. Nous protégeons également la tuyourie aux traversées de montants pour qu'elle ne frotte pas contre l'acier — une vibration continue contre une arête métallique finit par user l'isolant, puis le cuivre.

Le drain de condensat

C'est le point critique d'un passage encastré. Le drain fonctionne par gravité et exige une pente descendante continue, sans le moindre point plat. Un drain encastré dans une cloison est inaccessible : s'il se bouche, on ouvre le mur.

Nous vérifions donc la pente sur toute la longueur avant de refermer, et nous testons l'écoulement en versant de l'eau dans le bac de la tête. Quand une pente franche ne peut pas être garantie sur tout le parcours, nous installons une pompe à condensat munie d'un contact de sécurité qui coupe l'appareil si le bac se remplit. C'est un coût assumé plutôt qu'un pari.

L'isolant et l'étanchéité à l'air

L'isolant en place doit être remis correctement autour du passage. Une cavité laissée vide ou un pare-vapeur déchiré et non réparé crée un pont thermique et un chemin d'air. Dans un mur extérieur, cela produit de la condensation dans la cloison en hiver — un dommage invisible pendant des années.

Ce qui se passe après la photo

Une image de chantier montre un moment, pas un résultat. Voici la suite du travail sur ce type d'installation :

1. Fermeture des ouvertures : gypse, joints, ponçage, apprêt. Nous convenons toujours à l'avance avec le client de ce qui est inclus — jusqu'au joint fini, ou jusqu'à la peinture. Un entrepreneur qui reste vague sur ce point vous laissera des trous à faire réparer à vos frais.
2. Scellement coupe-feu certifié des pénétrations concernées, avant la fermeture.
3. Tirage au vide profond et essai de tenue sur le circuit frigorifique. L'humidité résiduelle dans un circuit R32 forme des acides qui attaquent les bobinages du compresseur.
4. Mise en service documentée : relevé des pressions et des températures en mode froid puis en mode chaud, sur chaque zone. Sans valeurs de départ consignées, aucun technicien ne pourra juger dans quatre ans si le système a dérivé.
5. Formation du client : orientation des volets selon la saison, consigne stable en chauffage plutôt qu'abaissements nocturnes marqués, et nettoyage des filtres aux quatre à six semaines.

Le système installé

Le GREE FreeMatch R32 en configuration bi-zone alimente deux têtes intérieures à partir d'une seule unité extérieure, d'un seul circuit 208/230 V et d'un nombre minimal de pénétrations — ce qui, dans un bâtiment à séparations coupe-feu, est un avantage en soi.

Ce qui compte pour un propriétaire au Québec :

• SEER2 21 / HSPF2 10 / EER2 12, certifié AHRI et ENERGY STAR Cold Climate;
• Chauffage maintenu jusqu'à -30 °C, avec dégivrage intelligent et autodiagnostic;
• Réfrigérant R32, groupe de sécurité A2L, à faible potentiel de réchauffement planétaire;
• Onduleur G10, permettant un fonctionnement à charge partielle la majeure partie de la saison;
• Fonctionnement silencieux, un critère déterminant en logement mitoyen;
• Garantie 10 ans pièces et compresseur, avec 2 ans additionnels sur enregistrement.

Le R32 étant classé A2L, une superficie minimale de pièce s'applique à chaque tête intérieure selon la charge desservie et la hauteur de montage. Dans un logement aux pièces plus petites, cette vérification peut déterminer le calibre de tête admissible dans une chambre. Elle se fait à la conception, jamais après la pose.

Les erreurs que nous corrigeons le plus souvent

• Percer sans regarder. C'est la faute qui coûte le plus cher, et la plus fréquente.
• Refermer une pénétration coupe-feu avec de la mousse ordinaire. Rapide, invisible, et sans valeur.
• Réutiliser une tuyauterie existante. Les huiles minérales des anciens circuits ne sont pas miscibles avec l'huile POE des circuits R32, et les diamètres ne correspondent presque jamais.
• Escamoter le tirage au vide. Invisible à la livraison, fatal au compresseur trois ans plus tard.
• Laisser les trous au client. La finition fait partie du travail ou elle n'en fait pas partie, mais cela doit être écrit dans la soumission.

Subventions

Le FreeMatch R32 est certifié ENERGY STAR, Cold Climate et AHRI, ce qui l'inscrit dans les catégories visées par les programmes québécois d'aide aux systèmes de chauffage efficaces. Le numéro AHRI vise la combinaison unité extérieure plus têtes intérieures, jamais l'unité extérieure seule. Nous validons la combinaison et l'admissibilité avant la signature — une aide ne se récupère pas rétroactivement.

Notre territoire

Chez AirGreen, nous prenons en charge l'installation CVAC complète : calcul de charge, sélection de la combinaison certifiée, tracé et pose, scellement, mise en service documentée et entretien CVAC annuel. Nous desservons Montréal, Laval, Longueuil, la Rive Nord, la Rive Sud et la Montérégie, incluant Saint-Rémi et les Jardins-de-Napierville. Dans un bâtiment protégé par gicleurs, la qualité d'une installation se juge d'abord à ce qu'on n'a pas touché.
