Installation d'une thermopompe 4-têtes GREE FREEMATCH R32 (GWHD(36)ND6MO) à Saint-Marc-sur-Richelieu, MRC de La Vallée-du-Richelieu

Quatre pièces, quatre têtes, un seul circuit frigorifique — et une maison patrimoniale qui ne pardonne pas les raccourcis

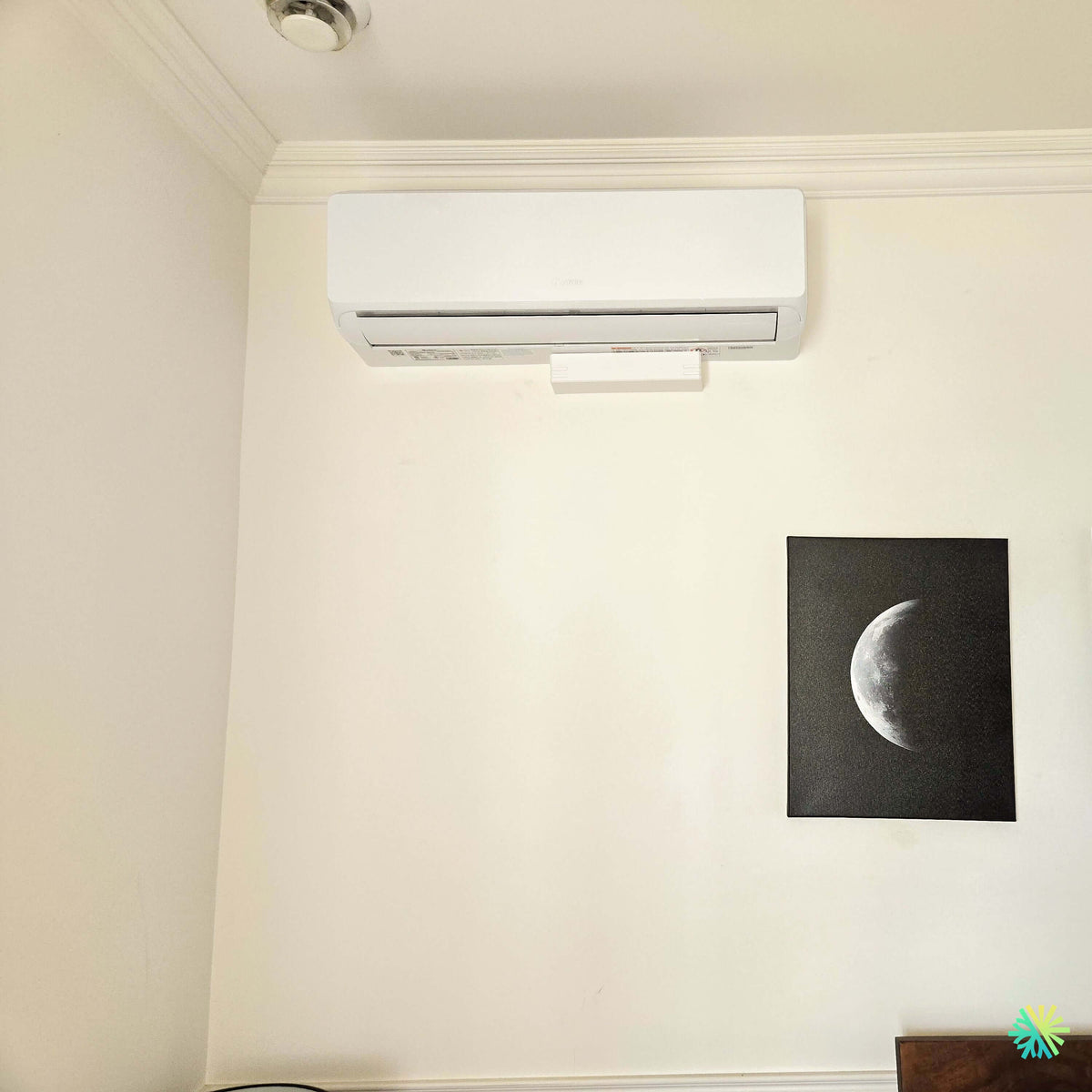

La photo de ce chantier de Saint-Marc-sur-Richelieu ne montre presque rien. Une tête murale blanche posée bien droit sous une moulure de plafond, un mur de plâtre sans une seule trace, aucun couvre-tuyau apparent, aucun trou rebouché à la va-vite. C'est exactement le résultat visé.

Ce que la photo ne montre pas, c'est le reste du système : trois autres têtes murales dans trois autres pièces, une seule unité extérieure, un seul circuit de réfrigérant partagé, un seul circuit électrique, et une série de calculs qui ont été faits avant que le premier trou soit percé. Un système multizone GREE FREEMATCH R32 de quatre zones n'est pas quatre installations mises côte à côte. C'est une seule installation à quatre extrémités, et cette différence change tout — y compris ce que le client doit savoir avant de signer.

Saint-Marc-sur-Richelieu : le noyau villageois impose ses règles

Saint-Marc-sur-Richelieu est une municipalité de la MRC de La Vallée-du-Richelieu, en Montérégie, sur la rive de la rivière Richelieu. Son noyau villageois compte de nombreuses résidences anciennes, dont plusieurs sont inscrites au Répertoire du patrimoine culturel du Québec, notamment le long de la rue Richelieu. Concrètement, cela signifie deux choses pour un projet de thermopompe.

D'abord, l'intérieur. Plâtre d'origine, moulures de plafond, planchers de bois, épaisseurs de murs irrégulières : chaque perçage est définitif et chaque couvre-tuyau visible est un compromis esthétique permanent. Ensuite, l'extérieur. Dans un secteur patrimonial, l'emplacement d'un appareil visible de la rue peut relever d'un règlement municipal, notamment d'un règlement sur les plans d'implantation et d'intégration architecturale. Nous vérifions donc les exigences applicables avant de proposer un emplacement, plutôt que d'installer d'abord et de gérer la plainte ensuite. Notre équipe de bureau accompagne d'ailleurs les clients de la Rive-Sud sur ces questions de réglementation par téléphone.

Le système installé : FREEMATCH R32, modèle GWHD(36)ND6MO

L'unité extérieure retenue pour cette maison est le GWHD(36)ND6MO, qui accepte de 2 à 4 unités intérieures — la limite exacte de ce projet à quatre têtes. Combinaison certifiée sous le code AHRI 214931589 en configuration entièrement non canalisée (quatre têtes murales).

Un seul circuit électrique pour quatre têtes

C'est l'argument le plus concret en faveur d'un multizone dans une maison ancienne, et il figure noir sur blanc dans les caractéristiques du produit : les unités intérieures sont alimentées par l'unité extérieure. Le câble d'interconnexion transporte à la fois l'alimentation et la communication.

La conséquence pratique est considérable. Quatre appareils muraux indépendants exigeraient quatre circuits dédiés tirés jusqu'à quatre pièces, à travers des murs de plâtre et des planchers d'origine, avec quatre disjoncteurs au panneau. Ici, un seul circuit, dimensionné selon un MCA de 30 A et une protection maximale de 45 A, alimente l'ensemble. Dans une maison du noyau villageois où chaque passage de fil est une intervention dans un matériau ancien, c'est la différence entre un chantier propre et une semaine de reprise de plâtre.

La règle que nous expliquons avant de signer : un circuit, un mode

Un système multizone partage un seul circuit de réfrigérant entre toutes ses têtes. Cela entraîne une limitation que nous énonçons systématiquement, par écrit, avant la signature : toutes les têtes en fonction doivent être dans le même mode. On ne climatise pas la chambre exposée au sud pendant qu'on chauffe le bureau exposé au nord.

Chaque tête garde son propre thermostat, sa propre consigne de température et sa propre vitesse de ventilateur. Une tête peut être éteinte pendant que les trois autres fonctionnent. Mais le mode — chauffage ou climatisation — est commun.

Dans les faits, cette limite est rarement gênante au Québec : en janvier, personne ne demande de la climatisation, et en juillet, personne ne demande du chauffage. Elle devient perceptible dans deux situations précises, qu'il faut nommer : les saisons de transition (avril, octobre), et les maisons à orientation très contrastée où une pièce plein sud surchauffe alors que le reste du bâtiment demande encore de la chaleur. Un client qui l'apprend au moment de la soumission accepte le compromis sans difficulté. Un client qui l'apprend en octobre appelle au service. C'est la même information; seul le moment change.

C'est aussi la raison pour laquelle nous proposons parfois, sur des maisons très contrastées, une combinaison différente : un multizone pour la majorité des pièces et un appareil indépendant pour la pièce atypique. Ce n'est pas toujours plus cher qu'on le croit.

Le calcul que peu de soumissions montrent : la charge de réfrigérant

Voici l'endroit où un projet à quatre têtes se distingue techniquement d'un projet à une seule tête, et où les erreurs coûtent le plus cher à long terme.

La fiche du GWHD(36)ND6MO indique une charge d'usine de 2 700 g de R32 couvrant 40 mètres de tuyauterie totale, avec un ajout de 20 g par mètre supplémentaire, jusqu'à un maximum de 80 mètres au total et un dénivelé de 25 mètres.

Quatre têtes réparties dans une maison à deux niveaux consomment cette longueur beaucoup plus vite qu'on l'imagine. Un exemple de répartition réaliste dans une maison de ce type :

Le calcul devient alors :

53 m − 40 m couverts par l'usine = 13 m excédentaires
13 m × 20 g/m = 260 g de R32 à ajouter
Charge finale du système : 2 700 + 260 = 2 960 g

Ce chiffre doit être calculé, pesé à la balance électronique, et consigné par écrit sur l'appareil et au dossier. Ce n'est pas une formalité. Un multizone sous-chargé chauffe mal aux têtes les plus éloignées, dégivre plus souvent et fait travailler le compresseur dans de mauvaises conditions. Un multizone surchargé perd du rendement et met le compresseur en danger. Et dans les deux cas, le symptôme que le client perçoit est identique : « la chambre du fond n'est jamais confortable ».

Deux vérifications complètent ce calcul :

• La longueur totale, comparée aux 80 m permis. À 53 m, il reste de la marge; à 78 m, il faut revoir le tracé ou repenser la répartition des zones.
• Le tirage au vide, mesuré au micron avec un vacuomètre électronique, pas à l'oreille ni à la montre. Quatre branchements évasés signifient quatre points de fuite potentiels, et chacun est testé.

Un détail de conception simplifie ce travail : dans cette série, toutes les liaisons utilisent les mêmes diamètres — 1/4 po pour le liquide, 3/8 po pour le gaz, quelle que soit la taille de la tête. Moins de risque d'erreur de sélection, un seul format de matériel à préparer, des évasements exécutés de façon uniforme.

La répartition des capacités entre quatre zones

Une question revient à chaque soumission multizone : « si j'ai quatre têtes, est-ce que chacune reçoit le quart de la capacité? »

Non. L'unité extérieure module et distribue selon la demande réelle de chaque zone. La somme des capacités nominales des quatre têtes dépasse habituellement les 36 000 BTU/h nominaux de l'unité extérieure, et c'est volontaire : les quatre pièces n'atteignent jamais leur pointe au même instant. Une chambre à l'étage réclame sa pointe la nuit, le salon en soirée, le bureau en journée.

Ce que cela implique, en revanche, doit être compris :

• Lorsque toutes les zones fonctionnent simultanément à pleine demande, chacune reçoit moins que sa capacité nominale individuelle. Nous dimensionnons donc en fonction des pointes réelles du bâtiment, pièce par pièce, et non en additionnant des étiquettes.
• Lorsqu'une seule zone fonctionne, la plage de modulation devient déterminante. La capacité de chauffage descend jusqu'à 8 870 BTU/h : c'est cette limite basse qui décide si une petite chambre sera confortable ou si l'appareil cyclera sans arrêt.
• Les indices SEER 2 de 21 et HSPF 2 de 10 correspondent à des combinaisons d'essai définies par la procédure AHRI. Une installation réelle avec un assortiment de têtes différent n'atteint pas automatiquement ces valeurs. Nous les présentons comme des points de comparaison entre produits, pas comme une promesse de facture.

Un mot sur la performance hivernale, qui est ce qui compte réellement sur la Rive-Sud : la plage de chauffage descend à -30 °C, avec un dégivrage intelligent et une adaptation automatique de la tension — une caractéristique qui n'est pas superflue dans un secteur villageois où la tension du réseau peut varier.

Poser quatre têtes murales dans une maison finie, sans laisser de trace

La moulure de plafond

Sur la photo, la tête est installée juste sous une moulure de plafond décorative qui n'a pas été touchée. C'est un travail de millimètres. Un appareil mural exige un dégagement au-dessus du boîtier pour l'entrée d'air et pour le retrait du filtre; une moulure réduit la hauteur utile disponible.

Trois options existent, et nous les présentons toujours dans cet ordre :

1. Descendre l'appareil de quelques centimètres sous la moulure, en conservant le dégagement requis. C'est la solution retenue ici, et visuellement la plus propre.
2. Entailler la moulure pour encastrer le haut de l'appareil. Rapide, irréversible, et à éviter dans une maison ancienne.
3. Déplacer l'appareil sur un autre mur. Parfois la bonne réponse, mais elle rallonge le tracé — ce qui ramène directement au calcul de charge de réfrigérant ci-dessus.

Le gabarit de la plaque de montage est positionné au laser et vissé dans la structure, pas seulement dans le plâtre. Un appareil mural mal ancré dans un mur ancien se manifeste six mois plus tard, en vibration.

Le passage des lignes dans des murs de plâtre

Le mur sous l'appareil est intact et aucun couvre-tuyau n'est visible. Cela suppose un tracé étudié à l'avance : perçage à travers l'épaisseur réelle du mur avec une légère pente vers l'extérieur pour le drain, manchon de traversée, scellement de l'enveloppe à l'intérieur comme à l'extérieur, et cheminement des lignes dans un vide de construction existant plutôt qu'à travers un élément de structure.

Dans une maison patrimoniale, cette planification se fait avant le chantier, pas pendant. Nous repérons les tracés, nous validons ce qui est possible sans démolition, et nous informons le client quand un tracé caché n'est pas réalisable — auquel cas un couvre-tuyau devient nécessaire et le client choisit en connaissance de cause plutôt que de le découvrir sur la facture.

Le condensat

Chaque tête murale produit de l'eau en climatisation. La solution préférable reste toujours l'écoulement par gravité vers l'extérieur ou vers un drain, avec une pente continue et vérifiée. Lorsque la configuration de la pièce ou l'épaisseur du mur l'interdit, nous installons une petite pompe à condensat logée dans un boîtier discret sous l'appareil, avec contact de sécurité qui arrête la tête avant tout débordement.

Sur un système à quatre têtes, ce point se multiplie par quatre. Quatre chemins d'évacuation à concevoir, quatre pentes à vérifier, quatre points à documenter. C'est précisément le genre de détail qu'une installation rapide escamote et qu'un plafond taché révèle deux étés plus tard.

Le volume des pièces et le capteur A2L

Le R32 est un réfrigérant classé A2L, légèrement inflammable, et ce système en contient environ 2,9 kg dans un circuit unique partagé par les quatre têtes. Cette caractéristique du multizone est importante : la charge de référence utilisée pour la vérification de superficie minimale des pièces est celle du circuit complet, pas celle d'une tête isolée.

La conséquence est que la plus petite pièce desservie devient le point de contrôle du projet. Nous la mesurons et nous la comparons aux exigences du fabricant avant de confirmer la répartition des zones. La hauteur d'installation joue en notre faveur — une tête murale posée haut est plus favorable qu'un appareil au sol — et le système intègre de série un capteur de détection de fuite A2L. Ces éléments font partie de la même démarche : l'appareil apporte le capteur, l'installateur apporte la vérification.

L'unité extérieure : 63 dB(A) dans un noyau villageois

À 63 dB(A) en régime élevé, cette unité extérieure n'est pas discrète, et les lots du village ne sont pas toujours larges. L'emplacement a donc été choisi selon quatre critères : distance des fenêtres de chambre, distance de la limite de propriété voisine, dégagement pour la circulation d'air et l'écoulement de l'eau de dégivrage, et visibilité depuis la rue dans un secteur à caractère patrimonial. L'appareil est surélevé pour rester au-dessus du niveau de la neige et pour que l'eau de dégivrage ne s'accumule pas sous la base.

Les erreurs que nous corrigeons le plus souvent sur les systèmes multizones

1. Additionner les capacités des têtes au lieu de calculer la perte de chaleur de chaque pièce. La méthode aboutit presque toujours à un surdimensionnement.
2. Ignorer le calcul de charge de réfrigérant. Sur quatre branches, l'écart entre la charge d'usine et la charge requise n'est pas anecdotique.
3. Sous-estimer la longueur totale et découvrir en fin de chantier qu'on approche des 80 m permis.
4. Choisir une tête trop grande pour une petite chambre, et se retrouver avec un appareil qui cycle au lieu de moduler.
5. Ne pas expliquer la règle du mode unique. C'est la première cause d'insatisfaction sur un multizone, et elle est entièrement évitable par une phrase dans la soumission.
6. Négliger un seul des quatre drains. Trois évacuations impeccables et une bâclée donnent un système bâclé.
7. Oublier d'enregistrer la garantie. Les 2 années supplémentaires ne s'obtiennent que sur enregistrement avec preuve d'installation.

Subventions et garantie

Le système est certifié ENERGY STAR et porte le code de référence AHRI 214931589 en configuration non canalisée — la référence exacte que réclament les programmes de subvention pour valider les performances déclarées. Les combinaisons canalisées et mixtes de la même unité extérieure portent des codes distincts, ce qui compte si une des zones est desservie par un appareil canalisé plutôt que par une tête murale.

Côté garantie : 10 ans de couverture standard, plus 2 années supplémentaires lorsque le produit est enregistré avec une preuve d'installation. Nous remettons au client la documentation d'enregistrement à la mise en service. C'est deux ans de couverture qui se perdent chaque fois qu'une installation se termine sans ce papier.

Nous validons l'admissibilité aux subventions avec le client avant la signature, dossier technique en main, parce que les critères et les montants varient d'une année à l'autre et selon le système remplacé.

Le résultat à Saint-Marc-sur-Richelieu

Quatre pièces indépendamment réglables, un seul appareil extérieur, un seul circuit électrique de 30 A, du chauffage jusqu'à -30 °C, de la climatisation dans une maison qui n'en avait jamais eu, et des murs de plâtre intacts. La charge de réfrigérant a été calculée, pesée et consignée; le tirage au vide a été mesuré au micron; les quatre drains ont été testés à l'eau avant la remise des lieux; la règle du mode unique a été expliquée et remise par écrit.

C'est ce dernier point qui distingue une installation réussie d'une installation simplement terminée. Un client qui comprend son système l'utilise correctement, et un système utilisé correctement livre le rendement pour lequel il a été payé.

Chez AirGreen

Nous concevons et installons des systèmes multizones GREE FREEMATCH R32 de 2 à 5 zones à Saint-Marc-sur-Richelieu, Saint-Charles-sur-Richelieu, Beloeil, Mont-Saint-Hilaire et dans l'ensemble de la Vallée-du-Richelieu, comme à Montréal, Laval, Longueuil, sur la Rive-Nord et sur la Rive-Sud. Thermopompe murale, thermopompe centrale, climatiseur, échangeur d'air, installation CVAC et entretien CVAC : chaque projet est mesuré, calculé et documenté avant d'être installé, y compris dans les maisons anciennes où l'esthétique compte autant que la performance. RBQ : 5645-9605-01.
