Trois appareils, un seul local technique : comment nous avons fait cohabiter une thermopompe centrale, un VRC et un humidificateur
À Noyan, dans la MRC du Haut-Richelieu, à quelques kilomètres de la baie Missisquoi et de la frontière américaine, nous avons remplacé le système central d'une maison entièrement électrique par une thermopompe centrale GREE FLEXX R32 de 4 tonnes. L'appareil n'était pas seul dans le local technique : un VRC NU-AIR occupait déjà le coin supérieur de la pièce, et un humidificateur Honeywell devait être raccordé au réseau. Trois appareils qui bougent de l'air dans un placard de sous-sol fini d'environ six pieds sur sept.
C'est ce type de chantier qui sépare une installation correcte d'une installation qui fonctionne réellement. L'appareil se choisit sur une fiche technique ; l'intégration, elle, ne s'improvise pas. Voici comment nous l'avons abordée, et ce qu'un propriétaire de la Montérégie devrait exiger de son entrepreneur avant de signer.
Noyan : pas de gaz naturel, du vent de lac, et un long trajet de service
Noyan est une petite municipalité agricole de la vallée du Richelieu, voisine de Clarenceville, Lacolle et Saint-Georges-de-Clarenceville, adossée au lac Champlain. Trois réalités locales orientent toute conception de système central dans ce secteur :
- Aucun réseau de gaz naturel. Le chauffage d'appoint sera électrique ou au mazout. Dans une maison déjà tout électrique, la question du combustible ne se pose même pas : c'est un serpentin électrique intégré au cabinet de ventilation, ce que le client appelle spontanément « la fournaise électrique ».
- Une exposition au vent venue des espaces ouverts du lac et des terres agricoles, qui augmente l'infiltration d'air et donc la charge de chauffage réelle par rapport à une maison identique en milieu urbain protégé.
- La distance. Nous sommes à une heure de route de Montréal et de Longueuil. Un appel de service pour un réglage qui aurait dû être fait à la mise en service coûte cher à tout le monde. Sur ce chantier, nous avons donc consacré un temps disproportionné à la mise au point plutôt qu'à l'installation brute.
L'appareil : GREE FLEXX R32, configuration 4 tonnes
- Cabinet de ventilation : GUD48AH2/G-D(U)
- Unité extérieure : GUD60W2/NhE-D(U)
- Numéro AHRI certifié du jumelage : 217120761
- Climatisation : 48 000 BTU/h nominal, modulation de 34 000 à 50 000 BTU/h
- Chauffage : 48 000 BTU/h nominal, modulation de 34 000 à 52 000 BTU/h
- Efficacité : 19 TRÉS2 (SEER2) — le meilleur indice de la gamme FLEXX —, 10 CPSC2 (HSPF2), 12 TRÉ2 (EER2), COP 3,4
- Homologation ENERGY STAR
- Plage de chauffage : jusqu'à -30 °C ; plage de climatisation : -15 °C à 54 °C
- Charge de R32 : 4,6 kg d'usine
- Débit d'air : de l'ordre de 1 200 CFM à une pression statique externe nominale de 125 Pa (0,5 po d'eau)
- Électricité : cabinet MCA 7,1 A / MOCP 15 A ; unité extérieure MCA 39,9 A / MOCP 45 A
- Dimensions du cabinet : 24 4/5 x 52 1/16 x 21 1/4 po (630 x 1320 x 540 mm), 90,5 kg
- Contrôle : thermostat conventionnel 24 VAC, Wi-Fi monté en usine, sonde de détection de fuite A2L incluse
- Garantie : 10 ans standard, 2 ans supplémentaires sur enregistrement avec preuve d'installation
Pourquoi 4 tonnes plutôt que 5
La tentation, dans une maison rurale exposée au vent, est de monter à la configuration supérieure « pour ne pas manquer de chauffage ». Le calcul de charge ne le justifiait pas, et deux arguments techniques ont scellé la décision.
Le premier : la configuration 4 tonnes affiche 19 TRÉS2, contre 18,5 pour la 5 tonnes. C'est le meilleur rendement en climatisation de toute la gamme.
Le second est plus subtil. Un appareil à modulation surdimensionné ne module pas mieux : il travaille plus souvent près de sa capacité minimale, où le rendement réel s'effondre et où la déshumidification devient médiocre en été. La plage de modulation de la 4 tonnes descend à 34 000 BTU/h ; celle de la 5 tonnes, à 35 000 BTU/h seulement. L'écart en bas de plage est négligeable, mais l'écart en haut change complètement le comportement de l'appareil en mi-saison. Le vrai gain de confort venait de l'intégration du VRC et de l'humidificateur, pas d'une tonne supplémentaire.
Montage vertical (upflow) dans un cabinet multiposition

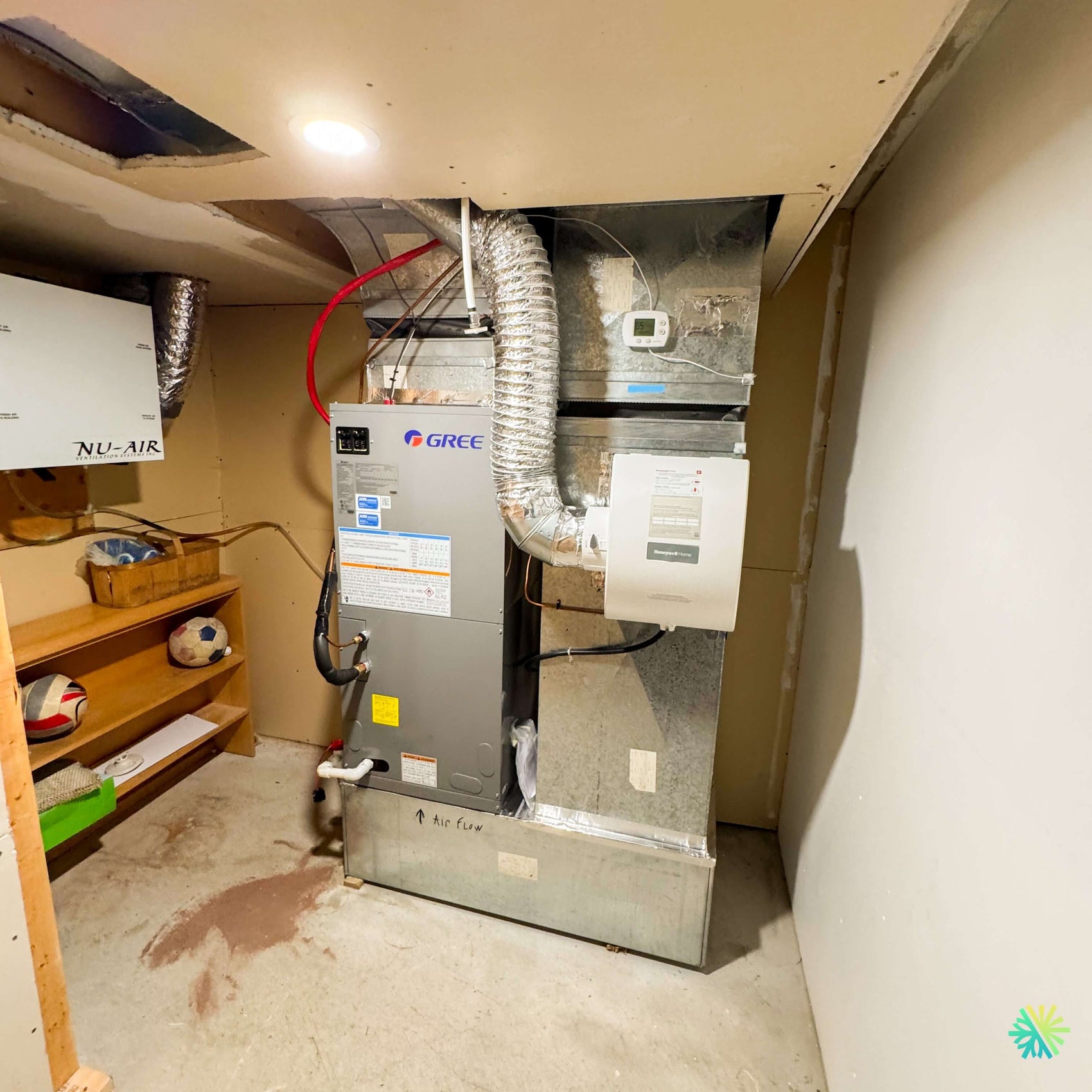

Le cabinet est ici installé à la verticale, en flux ascendant : retour d'air par le bas à travers un plénum de base fabriqué sur mesure — que notre technicien a d'ailleurs annoté à la main d'une flèche « Air Flow » —, et refoulement par le haut vers le plénum de distribution.
Deux points méritent l'attention du lecteur.
Le premier est un avertissement documentaire : la fiche technique du FLEXX décrit une « conception à flux d'air horizontale (latérale) », alors que le format même du cabinet (52 po de hauteur pour 24 4/5 po de largeur) et l'installation réelle sont verticaux. Nous traitons cet appareil comme un cabinet multiposition, et nous validons systématiquement la position retenue et la configuration du bac de drainage dans le manuel d'installation plutôt que dans la fiche commerciale. Une fiche commerciale se lit ; un manuel d'installation se suit.
Le second est pratique : la position choisie détermine le raccordement du drain primaire et du drain secondaire du bac. Un cabinet monté à la verticale n'utilise pas les mêmes orifices qu'un cabinet couché, et un drain secondaire laissé bouché par un obturateur d'usine ne sert à rien le jour où le primaire s'obstrue.
Le local technique : ce qui change quand tout tient dans un placard fini
Un placard mécanique dans un sous-sol fini pose trois contraintes que le sous-sol non fini ne pose pas.
Le dégagement de service. Le panneau de commande, le compartiment du ventilateur et le serpentin doivent rester accessibles. Sur ce chantier, le cabinet a été positionné pour que sa face avant soit dégagée sur toute sa hauteur, quitte à sacrifier de l'espace de rangement. Un appareil impossible à ouvrir devient un appareil qu'on n'entretient pas.
Le bruit. Un ventilateur de 1 200 CFM dans un placard adossé à une pièce habitée se fait entendre. Nous avons soigné les transitions de conduits, évité les changements de section brutaux à la sortie du plénum, et vérifié que le cabinet ne repose pas rigidement contre la cloison. Le bruit d'un système central provient rarement de l'appareil lui-même : il provient des vitesses d'air excessives dans un conduit trop petit.
L'accès filtre. Dans un montage ascendant, le filtre se trouve au retour, sous l'appareil. Si le tiroir de filtre n'est pas accessible sans déplacer une étagère, le client cessera de le changer avant la deuxième année.
Le calcul A2L d'un appareil raccordé à un réseau de conduits
Le R32 est un réfrigérant A2L, légèrement inflammable, et un placard mécanique fermé est le plus petit volume qu'on puisse imaginer autour d'un appareil chargé à 4,6 kg.
La nuance que peu d'articles expliquent correctement : pour un appareil entièrement raccordé à un réseau de conduits, ce n'est pas le volume du placard qui gouverne l'analyse, mais le volume de l'espace desservi par le réseau et la capacité du système à disperser une fuite. Un cabinet qui souffle librement dans un local technique et un cabinet raccordé à un plénum qui distribue dans toute la maison ne se traitent pas de la même façon. C'est exactement pourquoi la sonde A2L fournie d'usine commande le démarrage du ventilateur intérieur : détecter, puis brasser.
Nous avons vérifié l'emplacement de la sonde, son alimentation et sa réaction à la mise en service, et nous avons expliqué au client ce que signifie un ventilateur qui démarre sans demande du thermostat. Sur un chantier à une heure de nos bureaux, un client qui comprend le comportement de son appareil évite un déplacement inutile.
Le plafond ouvert qu'il faut refermer correctement
Le passage des nouveaux conduits a exigé d'ouvrir le plafond de gypse du local technique. Refermer proprement n'est pas de la finition esthétique : dans un sous-sol fini, la cloison et le plafond du local mécanique participent à la séparation coupe-feu et au contrôle du bruit. Nous documentons systématiquement les ouvertures laissées au client et ce qui doit être refermé, par qui, et avec quel matériau.
Le VRC NU-AIR : le point que presque tout le monde rate
La maison était équipée d'un VRC NU-AIR (ventilateur récupérateur de chaleur), avec ses quatre conduits identifiés : air frais de l'extérieur, air vicié vers l'extérieur, air frais vers le bâtiment, air vicié du bâtiment. Beaucoup d'installateurs remplacent l'appareil central sans jamais toucher au VRC, ni vérifier comment les deux systèmes se parlent. C'est une erreur coûteuse.
L'interverrouillage avec le ventilateur du cabinet
Lorsqu'un VRC est raccordé au réseau de conduits — configuration la plus courante au Québec —, l'air neuf est injecté dans le retour du système central. Si le ventilateur du cabinet ne tourne pas pendant que le VRC fonctionne, cet air neuf, à -20 °C moins la récupération, stagne dans le plénum de retour et remonte vers le serpentin sans être distribué.
Le VRC doit donc commander le démarrage du ventilateur intérieur. Sur un système à modulation comme le FLEXX, cela suppose de câbler correctement l'interverrouillage à la commande 24 VAC et de choisir une vitesse de circulation continue adaptée. Sans cela, on obtient une maison qui a un VRC sur le mur et qui n'est pas ventilée.
Où prendre l'air vicié et où livrer l'air neuf
Le raccordement doit respecter une distance suffisante entre le point d'injection de l'air neuf et le point d'aspiration de l'air vicié sur le réseau. Trop rapprochés, les deux se court-circuitent : le VRC aspire l'air qu'il vient d'injecter, tourne, consomme, et ne renouvelle rien. Nous mesurons cette séparation sur le plénum, et nous privilégions une prise d'air vicié qui capte réellement l'air de la maison.
Équilibrage et dégivrage, spécifiquement à Noyan
Un VRC doit être équilibré : le débit d'alimentation et le débit d'extraction doivent être ajustés l'un par rapport à l'autre, aux ports de balancement. Un VRC déséquilibré met la maison en dépression ou en surpression, ce qui déplace l'humidité dans les murs et peut perturber le tirage d'autres appareils.
À Noyan, où les périodes sous -20 °C ne sont pas rares, le cycle de dégivrage du noyau du VRC prend une importance particulière : pendant ce cycle, l'appareil cesse d'introduire de l'air neuf. Le débit nominal doit donc être choisi en tenant compte du fait qu'il ne sera pas soutenu 100 % du temps en janvier.
L'humidificateur Honeywell et la température d'air soufflé d'une thermopompe
C'est la partie de ce chantier qui a demandé le plus d'explications au client, et c'est probablement l'information la plus utile de cet article.
Un humidificateur à dérivation (bypass) fonctionne par évaporation : l'air chaud du plénum de refoulement traverse un tampon humide et se charge en vapeur. Son rendement dépend directement de la température de l'air soufflé.
Une fournaise livre typiquement de l'air à 50 °C ou plus. Une thermopompe centrale livre de l'air beaucoup plus tempéré, souvent entre 32 °C et 43 °C selon la température extérieure et le taux de modulation. La conséquence est mécanique : le même humidificateur produit nettement moins de vapeur derrière une thermopompe que derrière une fournaise.
Ce que nous faisons face à cette réalité :
- Prévenir le client avant l'installation, plutôt que de recevoir un appel en janvier. Une maison qui affichait 40 % d'humidité relative avec l'ancien système peut se stabiliser plus bas avec le nouveau, à réglage identique.
- Dimensionner l'humidificateur en fonction de la température d'air soufflé réelle, pas de la valeur par défaut d'un tableau conçu pour les fournaises.
- Vérifier que la dérivation est ouverte quand elle doit l'être et fermée en climatisation. Un registre de dérivation laissé ouvert l'été fait circuler de l'air en court-circuit autour du serpentin et dégrade la déshumidification.
Le réglage de l'humidistat en fonction du froid
L'erreur classique consiste à choisir un pourcentage et à ne plus jamais y toucher. Le tableau de réglage collé sur l'appareil existe pour une raison : plus il fait froid dehors, plus le taux d'humidité intérieur doit être abaissé, sinon la vapeur condense sur les fenêtres et migre dans les assemblages de murs. Dans une maison de campagne bien étanche du Haut-Richelieu, un humidistat laissé à 45 % en janvier produit du ruissellement sur les vitrages et, à terme, des dommages.
Nous réglons l'humidistat à la mise en service et nous montrons au client comment l'ajuster selon la saison, avec la règle simple : de la condensation persistante sur les fenêtres signifie qu'il faut baisser, immédiatement.
Le drain de l'humidificateur
Un humidificateur à évaporation rejette de l'eau en continu pendant la saison de chauffage. Ce drain doit être raccordé, pas simplement dirigé vers la dalle. Sur ce chantier, la dalle portait justement une tache d'écoulement ancienne, dont nous parlons plus bas.
L'électricité : 45 A dehors, plus l'appoint
L'unité extérieure GUD60W2/NhE-D(U) exige un MCA de 39,9 A et un MOCP de 45 A. C'est un saut significatif par rapport aux configurations 2 et 3 tonnes de la même gamme, qui se contentent de 30 A.
À cela s'ajoute le serpentin électrique d'appoint intégré au cabinet, sur son propre circuit. Les valeurs de la fiche pour l'unité intérieure seule (7,1 A de MCA, 15 A de MOCP) ne s'appliquent plus dès qu'un serpentin est installé : le calcul doit être refait.
Dans une maison rurale tout électrique — chauffe-eau, cuisinière, sécheuse, éventuellement une borne de recharge —, l'addition de ces deux circuits impose un calcul de charge du panneau avant la signature du contrat. Nous avons vu trop de projets où la question de l'entrée électrique surgit le matin de l'installation. Ce n'est jamais une bonne journée, ni pour le client, ni pour nous.
Enfin, l'appoint doit être verrouillé pour ne s'enclencher que sous le point d'équilibre de la maison et pendant le dégivrage. Un appoint qui répond à chaque appel de chaleur annule l'intérêt d'un appareil à COP 3,4 et transforme la facture d'hiver en argument contre la thermopompe.
La tache sur la dalle : ce qu'on regarde avant d'installer, pas après
La dalle de béton du local portait une large tache d'écoulement rouille. Nous ne posons jamais un appareil neuf par-dessus une trace de ce genre sans en chercher l'origine : ancien chauffe-eau, ancien drain d'humidificateur, condensat mal raccordé, ou infiltration par la dalle. Identifier la source avant l'installation évite deux choses — que le client attribue au nouveau système un problème préexistant, et que le nouveau système reproduise le même problème.
Le condensat du FLEXX a été raccordé avec un siphon dimensionné pour un serpentin en aspiration, une pente continue et un accès de nettoyage. Un serpentin de 4 tonnes en climatisation produit un volume d'eau réel, plusieurs mois par année.
Ce que ce chantier de Noyan change pour votre projet
Les erreurs que nous corrigeons le plus souvent sur ce type d'installation
- Remplacer l'appareil central sans revoir le VRC ni son interverrouillage avec le ventilateur.
- Laisser un VRC déséquilibré, ce qui met la maison en pression ou en dépression toute l'année.
- Injecter l'air neuf trop près de l'aspiration d'air vicié sur le plénum, ce qui fait tourner le VRC dans le vide.
- Conserver un humidificateur sans tenir compte de la température d'air soufflé plus basse d'une thermopompe, puis blâmer la thermopompe pour l'air sec.
- Laisser le registre de dérivation de l'humidificateur ouvert en été.
- Choisir la configuration supérieure « par sécurité », ce qui dégrade la modulation, la déshumidification et le rendement.
- Découvrir l'insuffisance du panneau électrique le jour de l'installation.
- Boucher l'accès au filtre avec un rangement, dans un local technique fini.
Certification, subventions et garantie
Le jumelage installé porte le numéro AHRI 217120761 et la certification ENERGY STAR. Ce sont les deux références que les programmes d'aide financière exigent, avec la facture détaillée et la preuve d'installation par un entrepreneur licencié. Les programmes, montants et critères évoluent d'une année à l'autre : nous validons l'admissibilité du modèle exact et de la configuration exacte avant la signature, plutôt que d'annoncer un chiffre qui ne tiendra pas au moment de la demande.
La gamme FLEXX est garantie 10 ans en standard, avec 2 années supplémentaires lorsque l'appareil est enregistré et que la preuve d'installation est fournie. Nous effectuons cet enregistrement pour nos clients.
Où nous intervenons
Chez AirGreen, nous réalisons l'installation CVAC et l'entretien CVAC de systèmes centraux à Noyan, Clarenceville, Lacolle, Saint-Paul-de-l'Île-aux-Noix, Henryville, Saint-Jean-sur-Richelieu et dans tout le Haut-Richelieu, de même qu'à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Les maisons rurales tout électriques, avec VRC et humidificateur intégrés au réseau, forment une part importante de notre clientèle en Montérégie — et ce sont précisément les installations où la mise au point compte plus que la marque inscrite sur le cabinet.
Si votre local technique contient déjà un VRC, un humidificateur ou les deux, demandez à votre entrepreneur comment il compte les interconnecter au nouvel appareil. La qualité de sa réponse vous en dira plus que n'importe quelle soumission.
