Quatre-vingt-cinq kilos suspendus dans un corridor d'un mètre : comment nous avons installé une thermopompe centrale là où il n'y avait pas de place au sol
Il y a des chantiers où la moitié du travail se joue avant même d'ouvrir une boîte. Celui-ci en faisait partie.
La maison de Saint-Nazaire-d'Acton n'offrait qu'un seul emplacement acceptable pour une unité extérieure : un corridor étroit entre le mur de brique et la limite du terrain, large d'à peine un mètre, occupé par une descente pluviale, une haie de cèdres bien installée et une bande de plates-bandes que la propriétaire tenait à conserver. Devant, l'entrée et la façade. Derrière, la terrasse. Poser une dalle au sol dans ce corridor revenait à condamner le passage et à enterrer l'appareil sous la neige quatre mois par année.

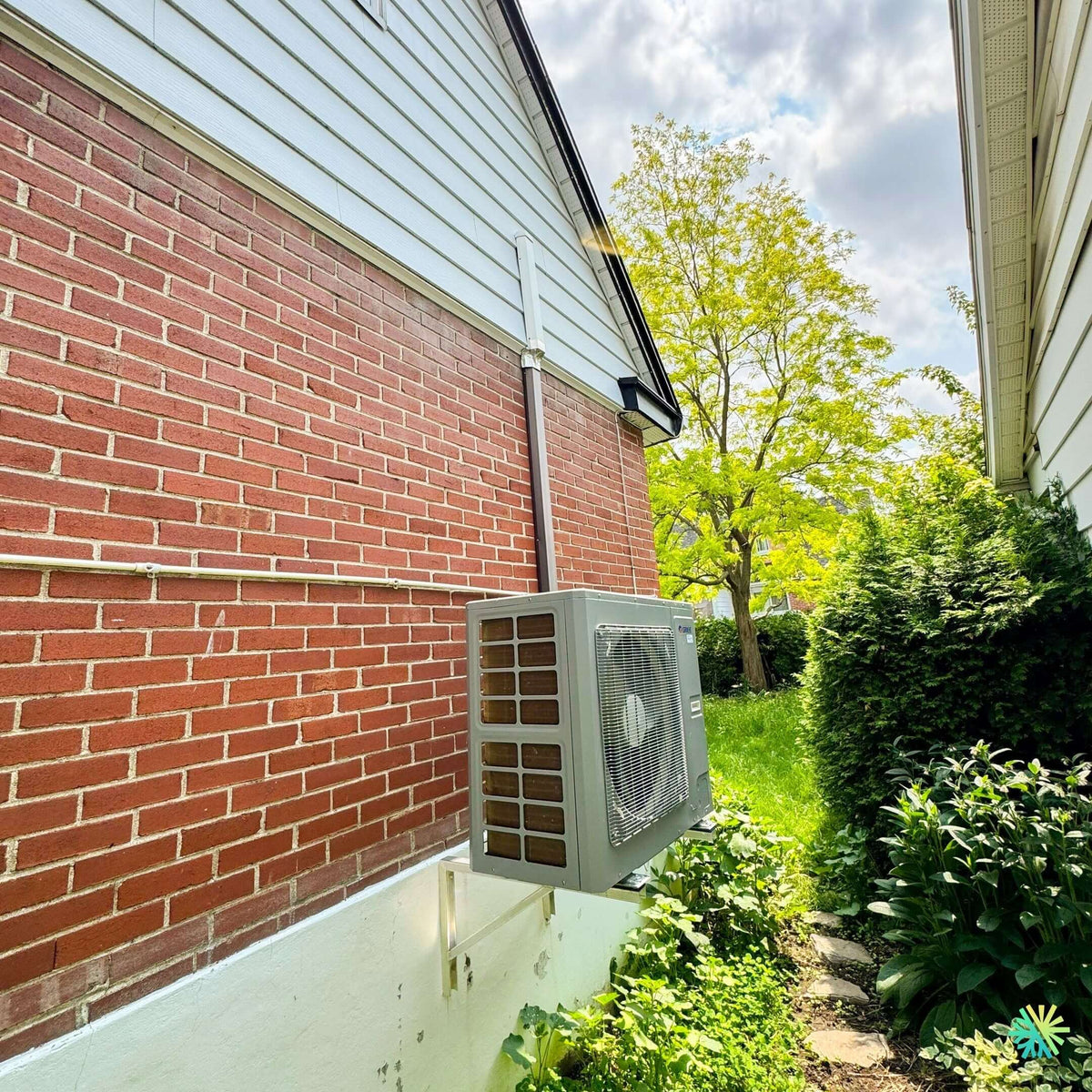

Nous avons donc installé la thermopompe centrale GREE FLEXX R32 ULTRA sur un support mural, ancré dans la fondation. Voici pourquoi, et surtout comment.
Le contexte : la Montérégie rurale, sans réseau de gaz naturel
Saint-Nazaire-d'Acton, dans la MRC d'Acton, ce n'est ni Montréal ni la couronne. C'est une municipalité agricole où le gaz naturel n'est tout simplement pas distribué. Les maisons y sont chauffées à l'électricité, au mazout, au propane, au bois, ou par une combinaison de ces sources. Les vents traversent les champs sans obstacle, les pannes hivernales durent parfois plus longtemps qu'en ville, et le voisin le plus proche est rarement à trois mètres du mur — sauf, justement, dans les noyaux villageois comme celui-ci.
Ce contexte a deux conséquences directes sur le choix d'une thermopompe centrale :
- La biénergie au gaz naturel n'est pas une option. Le système d'appoint sera électrique, au mazout ou au propane.
- La charge de chauffage réelle doit être calculée avec un vent de conception plus sévère que pour une maison protégée en milieu urbain dense.
Pourquoi l'unité extérieure est suspendue plutôt que posée au sol
Le support mural n'est pas un compromis esthétique. Dans ce cas précis, c'était la meilleure solution technique — et elle exige d'être exécutée correctement, sans quoi elle devient la pire.
Le poids réel de l'appareil
L'unité extérieure GUD36W2/NhE-D(U) pèse 187,5 lb net (85 kg), pour des dimensions de 990 x 960 x 370 mm. Ce n'est pas une unité murale de 9 000 BTU de 30 kilos. Un support de qualité, dimensionné pour ce poids avec une marge, et une quincaillerie d'ancrage adaptée au matériau, ne sont pas facultatifs.
La brique de parement n'est pas un mur porteur
C'est l'erreur la plus grave que nous voyons sur ce type de montage, et elle est fréquente.
Une brique de parement est un revêtement. Elle est séparée de la structure par une lame d'air, retenue par des attaches, et elle n'est pas conçue pour reprendre une charge suspendue — encore moins une charge qui vibre 3 000 heures par année. Une machine de 85 kg boulonnée dans du mortier finit par fissurer les joints, arracher les attaches et, dans les cas extrêmes, déstabiliser une section de parement.
Sur ce chantier, le support a été ancré dans la fondation de béton crépie, sous la ligne de brique, avec des ancrages mécaniques posés dans le béton plein et non dans le joint de mortier. La différence de coût est de quelques dizaines de dollars. La différence de conséquence est de plusieurs milliers.
La vibration se transmet à la structure
Une unité au sol évacue ses vibrations dans le gravier. Une unité suspendue les envoie directement dans le mur, et le mur les redistribue dans la maison. Une chambre située derrière ce mur peut devenir inhabitable la nuit.
Le traitement se fait à trois niveaux : plots antivibratiles entre les pattes de l'appareil et le support, serrage au couple sans écrasement des plots, et découplage de la tuyauterie frigorifique — jamais de ligne rigidement fixée à la fois à l'appareil et au mur sur une courte distance, sinon elle devient un pont de transmission.
L'avantage secondaire : la neige et l'eau de dégivrage
En Montérégie rurale, une unité au sol se retrouve régulièrement dans 60 à 90 cm de neige, avec en plus l'eau de dégivrage qui gèle et forme un socle de glace sous l'échangeur. Le support mural règle le problème en amont : la base est au-dessus du niveau de neige accumulée, l'air circule sous l'appareil, et l'eau de dégivrage tombe dans la plate-bande au lieu de s'accumuler.
Le corridor étroit : deux problèmes que peu d'entrepreneurs anticipent
La recirculation d'air
Un corridor entre deux murs se comporte comme un canal. L'air rejeté par l'unité, refroidi en mode chauffage, peut être réaspiré par la face d'entrée si les dégagements sont insuffisants. Le résultat : l'appareil « croit » qu'il fait plus froid qu'en réalité, la performance chute et les cycles de dégivrage se multiplient.
Nous avons orienté l'appareil pour que la sortie d'air soit dégagée vers l'ouverture du corridor, et respecté les dégagements du manufacturier sur la face arrière et les côtés. La haie de cèdres a été taillée en conséquence, et la propriétaire a été avisée par écrit qu'elle devra maintenir ce dégagement chaque année — un cèdre pousse de 20 à 30 cm par saison et ne demande la permission à personne.
L'acoustique entre deux murs
L'unité est annoncée à 60 dB(A) au niveau de pression sonore maximal. Dans un champ libre, c'est discret. Entre deux surfaces parallèles rigides, les réflexions peuvent ajouter plusieurs décibels perçus, et le son se propage vers le terrain voisin plutôt que de se dissiper.
Nous vérifions systématiquement le règlement municipal applicable — distances minimales par rapport aux limites de terrain, niveaux sonores permis en période nocturne — avant de fixer l'emplacement, pas après. Une thermopompe déplacée après une plainte du voisin coûte une deuxième installation complète.
La tuyauterie frigorifique en goulotte extérieure
La maison n'offrait aucune chasse intérieure utilisable entre le point de raccordement extérieur et la section intérieure. Nous avons donc monté la ligne frigorifique à l'extérieur, dans une goulotte rigide résistante aux UV, visible sur toute la hauteur du mur.
Fait correctement, c'est une solution durable et propre. Fait à moitié, c'est une source d'ennuis. Les points à respecter :
- L'isolant ne s'arrête pas à la goulotte. La goulotte est une protection mécanique, pas un isolant thermique. La ligne gaz doit rester isolée sur toute sa longueur, y compris à l'intérieur du couvercle. Une ligne nue dans une goulotte condense, l'eau descend, et la goulotte devient un réservoir.
- La pénétration murale se fait en pente descendante vers l'extérieur et se scelle au calfeutrant adapté, avec un manchon. Une pénétration horizontale scellée à la mousse expansive laisse entrer l'eau et les insectes.
- Les fixations vont dans les joints appropriés selon le support, avec des vis inoxydables. Une goulotte fixée avec de la quincaillerie ordinaire coule de la rouille sur la brique en deux hivers.
- La ligne de condensat et le câblage de commande ne se croisent pas n'importe comment dans le même conduit.
La section intérieure à flux d'air horizontal
Le FLEXX est conçu avec une circulation d'air horizontale (latérale), ce qui en fait un bon candidat pour les maisons où l'espace mécanique n'est pas une salle dédiée en sous-sol. Nous avons retenu la section intérieure GUD24AH2/G-D(U), qui mesure 460 x 1105 x 540 mm pour 135,6 lb (61,5 kg) et développe jusqu'à 3 176 pi³/min.
Le raccordement au réseau de conduits existant a été précédé, comme toujours, d'une mesure de pression statique. Sur ce type de conversion, nous refusons de nous fier au diamètre apparent des conduits : un réseau conçu pour une fournaise à air chaud à haute température ne fournit pas nécessairement le débit qu'exige une thermopompe, qui travaille avec un écart de température plus faible et doit donc déplacer plus d'air pour livrer la même chaleur.
Les caractéristiques de la combinaison installée
| Donnée | GUD36W2/NhE-D(U) + GUD24AH2/G-D(U) |
|---|---|
| Capacité nominale en climatisation | 24 000 BTU/h (modulation 12 000 – 30 000) |
| Capacité nominale en chauffage | 23 000 BTU/h (modulation 12 000 – 30 000) |
| TRÉS2 (SEER2) | 18 |
| CPSC2 (HSPF2) | 10 |
| TRÉ2 (EER2) | 12,5 |
| COP | 3,6 |
| Numéro AHRI | 217120759 |
| ENERGY STAR | Oui |
| Plage de chauffage | -30 °C à 24 °C |
| Plage de climatisation | -15 °C à 54 °C |
| Alimentation | 208-230 V — MCA 27,7 A / MOCP 30 A (extérieur) |
| Réfrigérant | R32 (A2L), sonde de détection de fuite incluse |
| Tuyauterie | Liquide 3/8 po, gaz 3/4 po — max. 98,4 pi (30 m), dénivelé max. 49,2 pi (15 m) |
| Wi-Fi | Inclus, monté en usine |
| Garantie | 10 ans + 2 ans sur compresseur et pièces avec enregistrement |
Le COP de 3,6 de cette combinaison est le plus élevé de la gamme FLEXX ULTRA, devant les configurations 34 000, 48 000 et 54 000 BTU. Pour une maison dont la charge réelle est de deux tonnes, surdimensionner n'apporte rien : l'appareil plus gros module moins finement, cycle davantage, déshumidifie moins bien en été et coûte plus cher à l'achat comme à l'installation.
C'est un principe que nous appliquons partout, de Montréal à Laval, de Longueuil à la Rive-Nord et dans toute la Montérégie : la bonne capacité, pas la plus grosse.
Biénergie, Dual Fuel et subventions : ce que change l'absence de gaz naturel en milieu rural
Le FLEXX est compatible Dual Fuel — et ça compte davantage hors des grands centres
La gamme FLEXX ULTRA est annoncée comme compatible avec les systèmes Ultra Heat et Dual Fuel de Dettson, et fonctionne avec un thermostat conventionnel 24 VAC. Dans un village sans réseau de gaz, cette compatibilité ouvre une porte que beaucoup de propriétaires ignorent : une maison encore équipée d'une fournaise au mazout ou au propane peut conserver cet appareil comme appoint et le faire piloter automatiquement en fonction de la température extérieure, plutôt que de payer pour son retrait immédiat.
La thermopompe couvre la très grande majorité des heures de chauffage de la saison. Le combustible ne sert que dans la fraction d'heures les plus froides. C'est souvent la voie la plus rentable pour une transition en deux temps, et elle donne accès aux tarifs biénergie d'Hydro-Québec, ce qu'une combinaison thermopompe + chauffage électrique ne permet pas.
LogisVert : le mazout et le propane changent le montant
Le programme LogisVert d'Hydro-Québec calcule l'aide pour une thermopompe air-air en fonction de la capacité de chauffage à -8 °C, selon un barème de l'ordre de 120 $ par 1 000 BTU/h, avec un plafond avoisinant 6 700 $. Les montants bonifiés visent spécifiquement le remplacement d'un chauffage au mazout ou au propane — exactement la situation de nombreuses maisons de la MRC d'Acton.
Les conditions à réunir :
- Être propriétaire résidentiel et client d'Hydro-Québec.
- Faire réaliser les travaux par un entrepreneur détenant une licence RBQ.
- Installer un appareil homologué, certifié ENERGY STAR, portant un numéro AHRI correspondant à la combinaison réellement installée.
La combinaison retenue ici, AHRI 217120759, coche ces cases, tout comme la certification Cold Climate de la gamme. Les barèmes étant révisés périodiquement, nous validons le montant applicable au dossier avant de l'inscrire dans une soumission plutôt que d'annoncer un chiffre attrayant qui ne se concrétise pas.
Une vérification que nous faisons systématiquement en région
En milieu rural, l'entrée électrique est souvent le vrai facteur limitant. Une maison de rang alimentée par un panneau de 100 A, avec une fournaise électrique, un chauffe-eau, une pompe de puits et parfois une pompe de puisard, n'a pas nécessairement la capacité disponible pour ajouter une unité extérieure exigeant MCA 27,7 A / MOCP 30 A.
Nous faisons ce calcul de charge avant de commander le matériel. Se rendre compte le jour de l'installation qu'il manque de la place au panneau transforme un chantier d'une journée en projet de trois semaines, avec un électricien à trouver et une demande à Hydro-Québec.
