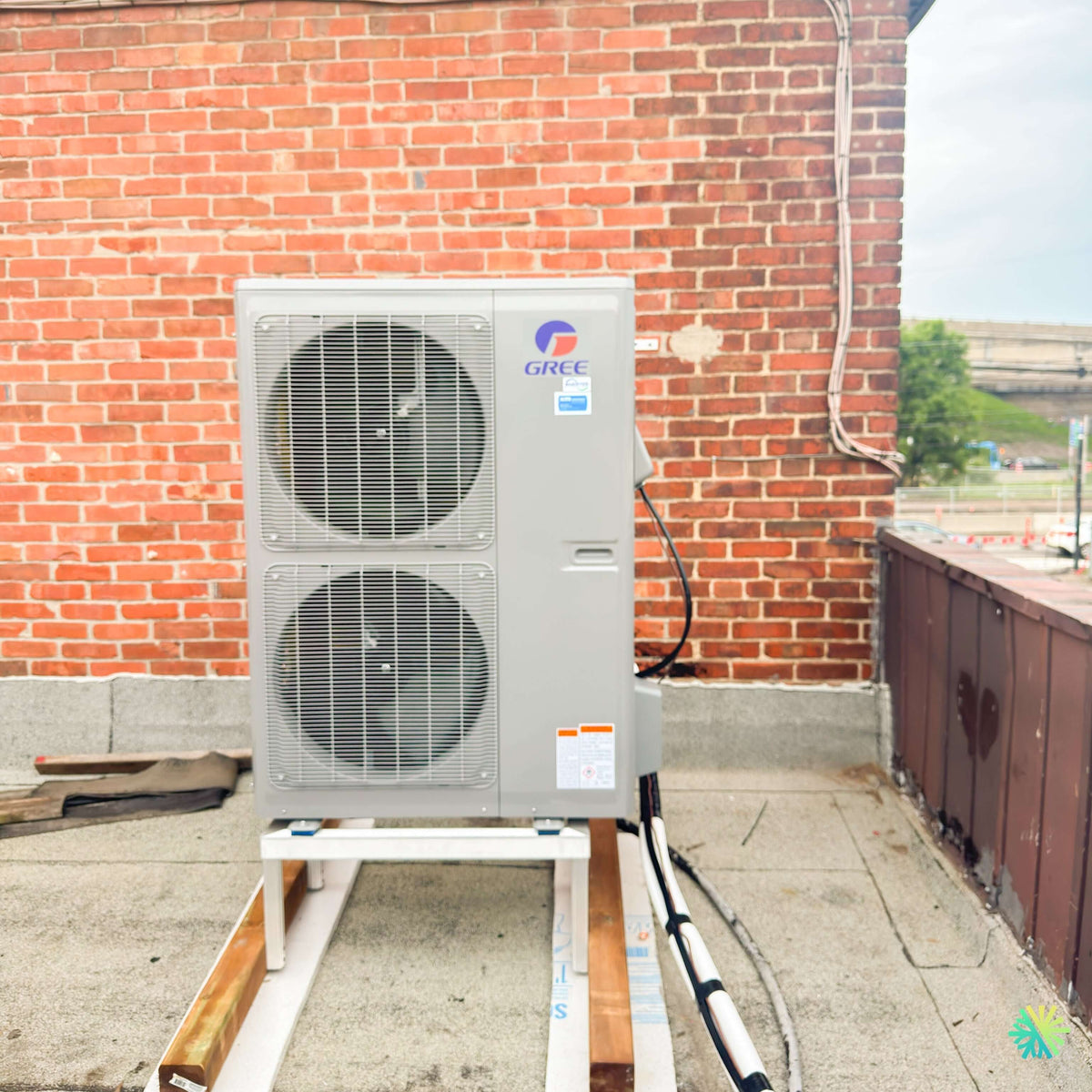

Installation d'une thermopompe centrale GREE UNIX R32 de 4 tonnes sur toit plat à Saint-Pie, MRC des Maskoutains

241 livres sur une membrane de toiture : installer un système central là où il n'y a pas de terrain

À Saint-Pie, le bâtiment n'offrait pas de cour utilisable. Mur mitoyen d'un côté, accès de service de l'autre, aucune surface au sol capable de recevoir une unité extérieure avec les dégagements nécessaires. La seule surface disponible était le toit plat.

C'est une situation qu'on associe spontanément au Plateau-Mont-Royal ou aux artères commerciales de Longueuil, pas à un noyau villageois de la MRC des Maskoutains. Elle se présente pourtant partout où un bâtiment occupe la totalité de son lot.

Le système retenu est une thermopompe centrale GREE UNIX R32 de 4 tonnes, unité extérieure GUD60W2/NhE-D(U) jumelée au cabinet de ventilation GUD48AH2/G-D(U). Voici les décisions techniques que cette implantation a imposées, et le choix de configuration intérieure qui a eu le plus d'effet sur le rendement final.

Le système installé

• Unité extérieure : GUD60W2/NhE-D(U) — deux ventilateurs
• Cabinet de ventilation intérieur : GUD48AH2/G-D(U)
• Capacité frigorifique : 48 000 BTU/h, modulation de 34 000 à 50 000 BTU/h
• Capacité calorifique : 48 000 BTU/h, modulation de 34 000 à 52 000 BTU/h
• SEER 2 : 19,0 — la meilleure valeur de la série UNIX R32
• HSPF 2 : 10,0 — EER 2 : 12,0 — COP à 8 °C : 3,40
• Code AHRI : 217120761
• Débit d'air : 2 040 m³/h (1 200 CFM) à une pression statique externe nominale de 125 Pa (0,5 po c.e.)
• Niveau sonore intérieur : 52 dB(A) — extérieur : 62 dB(A)
• Réfrigérant R32, charge de 4,6 kg (162,3 oz)
• Plage de chauffage : -30 °C à 24 °C — Plage de climatisation : -15 °C à 54 °C
• 208-230 V / 60 Hz / 1 phase : extérieur MCA 39,9 A / MOP 45 A, intérieur MCA 7,1 A / MOP 15 A
• Unité extérieure : 900 x 1 260 x 340 mm, 109,5 kg (241,4 lb)
• Compresseur bi-étagé à deux cylindres, technologie DC Inverter
• Détecteur de fuite de réfrigérant sur tous les cabinets
• Compatible thermostats 24 VAC et communication RS485

Pourquoi le toit — et ce que cela impose

Une toiture plate n'est pas un terrain surélevé. C'est un assemblage étanche conçu pour supporter une charge répartie, pas une charge concentrée sur quatre points.

Répartir la charge sans percer la membrane

L'appareil pèse 241,4 lb. Posé sur les quatre pieds d'un cadre, ce poids se concentre sur quelques pouces carrés de membrane. Ajoutez les charges dynamiques du ventilateur et la neige accumulée, et le point d'appui devient un point de rupture à moyen terme.

La solution retenue : le cadre repose sur des madriers de répartition posés à plat sur la membrane, perpendiculairement aux pieds, de manière à étaler la charge sur une surface beaucoup plus grande et sur plusieurs solives. Aucun ancrage ne traverse la membrane.

C'est la règle qui gouverne tout le chantier : une toiture plate est étanche tant qu'on ne la perce pas. Chaque perforation, même parfaitement scellée le jour même, devient un point de surveillance pour les vingt prochaines années. Sur un bâtiment dont la toiture est encore sous garantie, une perforation non autorisée peut aussi annuler la couverture du couvreur.

L'eau de dégivrage sur un toit

En chauffage, l'appareil rejette de l'eau à chaque cycle de dégivrage. Sur un terrain, cette eau percole. Sur un toit plat, elle cherche le drain.

Trois vérifications s'imposent :

1. Le sens de la pente. L'appareil ne doit pas se trouver dans une cuvette ni bloquer le cheminement de l'eau vers le drain.
2. La distance au drain. Une eau qui parcourt plusieurs mètres sur une membrane froide en janvier gèle avant d'arriver. Nous positionnons l'appareil de manière à raccourcir ce trajet.
3. Le drain lui-même. Un drain de toit partiellement obstrué se remarque en juillet sous une pluie forte. En février, avec un appareil qui ajoute de l'eau en continu, il se remarque autrement.

La neige, le vent et le parapet

Le parapet visible autour de la surface remplit deux rôles opposés. Il protège du vent latéral, ce qui est favorable. Il crée aussi une zone d'accumulation de neige, ce qui l'est beaucoup moins.

Sur un toit plat, la neige ne glisse pas : elle s'accumule et se tasse contre les obstacles. Le cadre surélevé sur madriers place la batterie au-dessus du niveau d'accumulation habituel, et nous conservons un dégagement suffisant entre le cabinet et le parapet pour que l'air rejeté ne revienne pas vers la batterie.

Le vent en altitude est également plus soutenu qu'au sol. La stabilité du cadre et sa résistance au soulèvement font partie de la vérification avant la mise en service.

Les vibrations dans la structure

Un appareil au sol transmet ses vibrations à la terre, qui les absorbe. Un appareil sur un toit les transmet à la charpente du bâtiment, donc aux pièces situées en dessous.

Des plots antivibratoires entre le cabinet et le cadre, une boucle souple dans la ligne frigorifique et un conduit électrique flexible coupent l'essentiel de cette transmission. Sur un bâtiment où des gens dorment sous la toiture, cette étape n'est pas facultative.

L'accès de service

Un appareil sur un toit doit rester accessible en février, pas seulement en juin. Nous vérifions l'accès — trappe, échelle fixe, escalier — avant même de proposer cette implantation. Un appareil qu'on ne peut pas atteindre l'hiver est un appareil qui ne sera pas entretenu.

Monter l'appareil là-haut

La montée d'un cabinet de 241 lb sur une toiture n'est pas une improvisation de fin de journée. Elle demande un plan de levage, un point d'ancrage ou un appareil de levage adapté, et une équipe suffisante. Nous planifions cette étape en amont, avec le matériel réservé, plutôt que de la traiter comme un imprévu le matin du chantier.

Le vrai choix du projet : cabinet de ventilation ou serpentin en caisson

La série UNIX R32 offre trois voies d'installation, et c'est là que se joue la valeur réelle du projet :

• A) un ensemble GREE complet, condenseur et cabinet de ventilation;
• B) un rétrofit avec une unité intérieure d'une autre marque;
• C) un rétrofit sur une fournaise existante avec un serpentin en caisson.

Les options B et C réduisent les coûts de main-d'œuvre et d'équipement. C'est vrai, et c'est souvent ce que le client entend en premier. Ce que peu d'entrepreneurs présentent, c'est le prix énergétique de ce choix.

Les chiffres, côte à côte, pour la même capacité de 4 tonnes

L'écart est net : 19,0 contre 15,2 en SEER 2, et 10,0 contre 8,5 en HSPF 2. Autrement dit, la même unité extérieure, le même réfrigérant, la même capacité annoncée — et un rendement saisonnier en chauffage inférieur d'environ 15 % sur la solution en rétrofit.

Notre règle de décision

Le rétrofit sur serpentin en caisson demeure le bon choix dans plusieurs cas :

• Une fournaise récente et en bon état qu'on souhaite conserver comme appoint.
• Une configuration où le remplacement du cabinet exigerait des travaux de tôlerie majeurs.
• Un budget qui ne permet pas l'ensemble complet, et où l'alternative réelle est de ne rien faire.

Le cabinet de ventilation complet s'impose quand :

• L'appareil existant est en fin de vie de toute façon.
• Le chauffage domine la facture annuelle, ce qui est le cas de la grande majorité des maisons québécoises.
• Le projet vise l'admissibilité maximale aux programmes d'aide fondés sur le rendement.

À Saint-Pie, l'appareil intérieur en place arrivait en fin de vie. Le calcul était simple : payer une fois pour le cabinet complet plutôt que quinze ans d'écart de rendement.

Ultra Heat : ce que la fiche annonce vraiment

La série UNIX R32 annonce 100 % de la capacité de chauffage à -20 °C et un fonctionnement stable jusqu'à -30 °C.

Cette formulation mérite d'être lue attentivement, parce qu'elle est plus précise que les slogans habituels. Elle ne dit pas que l'appareil produit 48 000 BTU/h à -30 °C. Elle dit qu'il conserve sa capacité nominale jusqu'à -20 °C, puis qu'il continue de fonctionner de façon stable jusqu'à -30 °C avec une capacité réduite.

Pour la Montérégie, cela signifie concrètement que l'appoint électrique ne devient nécessaire que lors des pointes de froid les plus sévères de l'hiver, et non dès qu'il fait -12 °C comme sur une génération précédente d'appareils centraux.

Le compresseur bi-étagé et la communication

Le compresseur bi-étagé à deux cylindres combiné à la technologie DC Inverter donne une plage de modulation utile de 34 000 à 52 000 BTU/h en chauffage. L'appareil s'ajuste à la demande réelle plutôt que d'alterner marche et arrêt.

Côté commande, la série accepte un thermostat filaire 24 VAC standard — ce qui simplifie considérablement un rétrofit — et supporte également la communication RS485 pour les installations qui exigent une intégration plus poussée.

La ligne frigorifique en parcours de toiture

Les limites du fabricant : ligne d'aspiration 3/4 po, ligne de liquide 3/8 po, longueur standard 7,5 m (24,6 pi), longueur maximale 30 m (98,4 pi) et élévation maximale 15 m (49,2 pi).

C'est cette dernière valeur qui compte sur un bâtiment en hauteur. La différence de niveau entre l'appareil intérieur et l'unité de toiture doit être calculée et documentée, pas estimée à l'œil depuis le trottoir.

Le parcours horizontal sur la membrane est protégé par une goulotte rigide et surélevé par rapport à la surface, pour ne pas former de barrage à l'écoulement des eaux pluviales et pour rester hors de l'eau stagnante. Les deux lignes sont isolées sur la totalité du parcours, et la traversée du parapet ou du mur est scellée selon les règles d'étanchéité de l'enveloppe.

Erreurs à éviter sur une installation en toiture

• Percer la membrane pour ancrer un cadre, sans coordination avec le couvreur.
• Poser le cadre directement sur la membrane sans répartition de charge.
• Bloquer le cheminement de l'eau vers le drain de toit.
• Négliger les plots antivibratoires sur une structure habitée.
• Placer l'appareil dans un angle de parapet, où la neige s'accumule et l'air recircule.
• Faire courir la ligne à plat dans l'eau stagnante.
• Confirmer l'implantation sans avoir vérifié l'accès hivernal.

Subventions

Le jumelage GUD60W2/NhE-D(U) + GUD48AH2/G-D(U), sous le code AHRI 217120761, présente les meilleures valeurs de rendement de la série : SEER 2 de 19,0 et HSPF 2 de 10,0.

Ce point mérite d'être souligné dans le contexte des programmes d'aide québécois, qui accordent leurs montants en fonction du rendement certifié et de la capacité de chauffage. Une configuration en rétrofit sur serpentin en caisson, avec son HSPF 2 de 8,5, ne se qualifie pas nécessairement de la même façon — voire pas du tout selon le programme et l'année.

C'est une raison supplémentaire de trancher la question du cabinet de ventilation avant de bâtir un budget. Nous validons l'admissibilité du jumelage exact et son inscription aux listes d'appareils avant la commande, et nous montons le dossier avec le code AHRI de la paire réellement installée.

Ce que Saint-Pie ajoute à notre pratique

Deux leçons ressortent de ce chantier, et elles s'appliquent bien au-delà d'un toit plat.

La première : l'absence de terrain n'interdit pas un système central. Elle impose une méthode différente — répartition de charge, gestion de l'eau, accès de service — mais elle ne ferme aucune porte.

La seconde : le choix de l'appareil intérieur pèse davantage sur la facture que le choix de la marque. Le même condenseur UNIX R32, selon qu'il est jumelé à un cabinet de ventilation ou à un serpentin en caisson, livre un HSPF 2 de 10,0 ou de 8,5. Cet écart ne se voit sur aucune photo d'installation. Il se voit sur quinze ans de factures d'Hydro-Québec.
