Poser 110 kg de thermopompe centrale sur une surface qu'on n'a pas le droit de percer
La plupart des unités extérieures que nous installons reposent sur le sol ou sur un support boulonné dans un mur. Celle-ci reposait sur une dalle en hauteur, avec une contrainte simple et non négociable : aucun ancrage traversant. Pas un boulon, pas une vis, pas une cheville.
Cette contrainte n'a rien d'exotique. Elle se présente chaque fois qu'une thermopompe centrale doit être installée sur une toiture, une terrasse, un balcon de béton ou une dalle protégée par une membrane. Elle change tout : la façon de répartir la charge, la gestion de l'eau de dégivrage, la transmission des vibrations, et même la manière d'attacher la ligne réfrigérante.
Voici le chantier de Sainte-Madeleine, dans la MRC des Maskoutains en Montérégie, où nous avons installé un GREE UNIX R32 de cinq tonnes : condenseur GUD60W2/NhE-D(U) et cabinet de ventilation GUD60AH2/G-D(U).
Sainte-Madeleine : un village pris entre la 116 et le corridor ferroviaire
Sainte-Madeleine occupe une position particulière dans la MRC des Maskoutains : un noyau villageois dense, traversé par la route 116 et par le corridor ferroviaire, à mi-chemin entre Saint-Hyacinthe et la vallée du Richelieu.
Ce contexte produit un bâti mixte que nous connaissons bien : maisons de village serrées, quelques immeubles à logements en brique, terrains peu profonds, et des espaces extérieurs disputés entre le stationnement, les accès et les services. Résultat, l'emplacement idéal pour une unité extérieure n'existe pas toujours au niveau du sol — et la surface plane en hauteur devient la meilleure option disponible.
Nous rencontrons exactement la même logique sur les plex de Montréal, sur les immeubles de Longueuil et dans les secteurs anciens de Laval : quand le sol est pris, on monte.
Le jumelage installé
| Donnée | Valeur |
|---|---|
| Code AHRI | 217120762 |
| Puissance frigorifique nominale | 53 000 BTU/h (35 000 – 55 000) |
| Puissance calorifique nominale | 54 000 BTU/h (35 000 – 60 000) |
| TRÉS2 (SEER 2) | 18,5 |
| CPSC2 (HSPF 2) | 10,5 |
| TRÉ2 (EER 2) | 11,7 |
| COP à 8 °C | 3,40 |
| Débit d'air de l'unité intérieure | 1 500 PCM (2 550 m³/h) |
| Pression statique externe nominale | 125 Pa (0,5 po c.e.) |
| Unité extérieure | 900 × 1260 × 340 mm, 241,4 lb, 62 dB(A) |
| Unité intérieure | 630 × 1320 × 540 mm, 199,5 lb, 53 dB(A) |
| Électricité | Extérieur MCA 39,9 A / MOP 45 A — Intérieur MCA 7,7 A / MOP 15 A |
| Réfrigérant | R32, 4,6 kg |
| Plages de fonctionnement | Chauffage -30 à 24 °C — Climatisation -15 à 54 °C |
La contrainte qui a tout dicté
Répartir la charge : dormants, feuille de protection, base
L'unité extérieure pèse 241,4 lb à vide. Posée sur quatre pattes, cette masse se concentre sur quatre points de quelques centimètres carrés chacun. Sur une dalle de béton nue, c'est acceptable. Sur une surface protégée par une membrane, c'est une garantie de perforation à moyen terme, aggravée par les cycles de gel et de dégel.

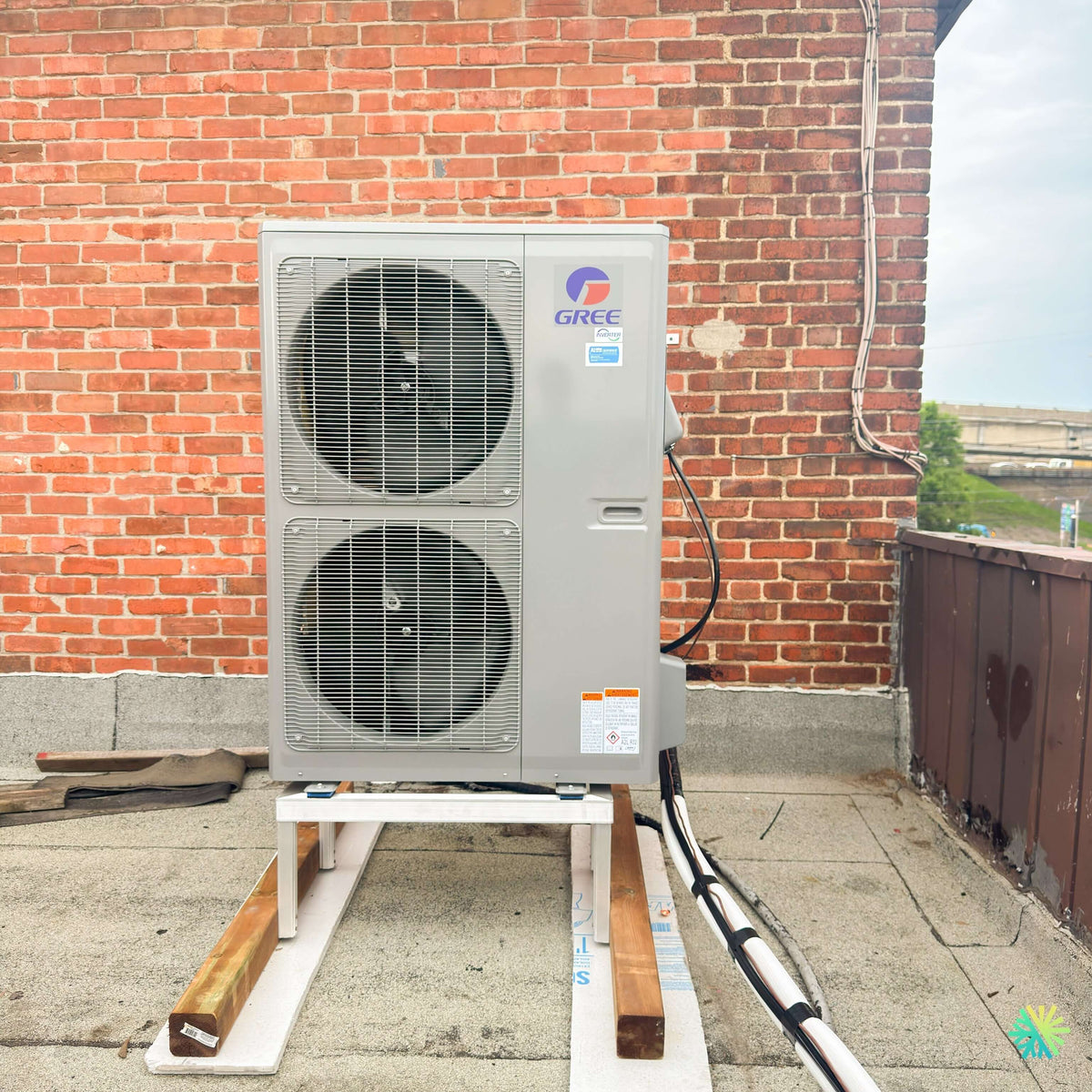

Le montage réalisé ici, visible sur la photo, procède par couches :
- Une feuille de protection posée directement sur la surface, qui empêche tout contact direct entre le bois et le revêtement.
- Deux dormants de bois traité posés à plat, orientés perpendiculairement au sens de la structure porteuse, qui transforment quatre points de charge en deux lignes d'appui continues.
- Une base d'aluminium vissée sur les dormants, qui surélève l'appareil et lui donne un plan de pose rigide et de niveau.
- Des plots antivibratoires entre les pattes de l'appareil et la base.
Chaque couche a une raison d'être. Retirez les dormants, et vous concentrez la charge. Retirez la feuille de protection, et le bois traité travaille contre le revêtement à chaque variation d'humidité. Retirez la base, et l'appareil se retrouve au ras de la surface, dans l'eau.
Pourquoi on ne perce jamais
Un ancrage traversant sur une surface étanche est une perforation permanente. Même correctement scellée le jour de l'installation, elle vieillit différemment du reste de la surface, subit les mêmes cycles thermiques, et devient tôt ou tard le point de départ d'une infiltration.
Notre règle est absolue : le support est autoportant et lesté par le poids de l'appareil, jamais fixé au travers de la surface. Si la stabilité au vent l'exige, nous ajoutons du lest — jamais des ancrages.
Le soulèvement au vent
Une unité extérieure de 900 mm de large et 1 260 mm de haut posée en hauteur, dans un secteur dégagé le long d'un corridor routier et ferroviaire, présente une surface au vent considérable. Le poids de 241 lb est un allié, mais il ne dispense pas de vérifier la stabilité de l'ensemble.
Ce que nous contrôlons : que la base soit solidaire des dormants, que les dormants ne puissent pas glisser, et que l'appareil soit fixé à la base par ses points d'ancrage prévus. Un appareil simplement posé sur une base n'est pas une installation, c'est un objet déposé.
La vibration : une dalle transmet ce qu'un terrain absorbe
C'est la différence la moins bien comprise entre une pose au sol et une pose sur structure. Un terrain amortit. Une dalle, une poutrelle, un mur porteur transmettent.
Un compresseur qui module produit des vibrations basse fréquence. Sur un immeuble, ces vibrations descendent dans la structure et se manifestent parfois à deux étages de distance, dans une pièce qui n'a aucun rapport apparent avec l'appareil. Le phénomène n'apparaît souvent qu'à certaines fréquences de fonctionnement, ce qui rend le diagnostic pénible après coup.
Nos mesures préventives :
- plots antivibratoires systématiques, choisis en fonction de la masse réelle et non pris au hasard dans le camion ;
- désolidarisation de la ligne réfrigérante à la sortie de l'appareil, avec une boucle souple qui absorbe le mouvement plutôt qu'un raccordement rigide qui le conduit ;
- aucun contact direct entre le support et un élément structural sensible ;
- écoute en fonctionnement, à plusieurs régimes, avant de quitter le chantier.
Sur un immeuble à logements, cette étape n'est pas un raffinement. C'est la différence entre un système que personne ne remarque et une plainte de locataire à répétition.
L'eau de dégivrage sur une surface en hauteur
En hiver, chaque cycle de dégivrage rejette de l'eau par le bas de l'appareil. Sur un terrain, elle s'infiltre. Sur une surface plane en hauteur, elle fait autre chose : elle s'étale, elle gèle, et elle crée une plaque de glace là où quelqu'un finira par marcher.
Ce que nous vérifions avant de fixer l'emplacement :
- la pente réelle de la surface et la direction de l'écoulement ;
- la position des drains ou des évacuations, et la distance jusqu'à eux ;
- le risque de regel au point d'évacuation, qui transforme un drain en bouchon de glace ;
- la circulation piétonne sur la surface, l'hiver comme l'été.
La surélévation apportée par les dormants et la base joue ici un rôle direct : elle empêche l'appareil de se retrouver dans sa propre eau de dégivrage et laisse cette eau s'étaler et s'évacuer librement.
La ligne réfrigérante à plat, et pourquoi elle est attachée ainsi
Sur la photo, la ligne réfrigérante court à plat sur la surface, gainée de blanc et retenue par des attaches à intervalles réguliers, avant de rejoindre le point de descente.
Trois raisons à ce traitement :
- La protection mécanique et solaire. Une gaine continue protège l'isolant des rayons ultraviolets, qui le craquellent en quelques saisons, et des chocs — pelle, chaise de terrasse, chariot.
- La retenue. Une ligne libre sur une surface plane bouge avec le vent, la dilatation thermique et le déneigement. Chaque mouvement fatigue les raccords aux deux extrémités.
- Le repérage. Une ligne visible et bien tracée est une ligne qu'un couvreur ne coupera pas par accident dans dix ans. Nous le signalons explicitement au client quand la surface concernée est susceptible d'être refaite.
La tuyauterie utilise du 3/4 po à l'aspiration et du 3/8 po au liquide, avec une longueur standard de 7,5 m (24,6 pi), une longueur maximale de 30 m (98,4 pi) et un dénivelé maximal de 15 m (49,2 pi) entre les deux unités. Un raccordement en hauteur mange rapidement le dénivelé disponible : nous mesurons avant de commander, pas après.
1 500 PCM à 125 Pa : la vraie contrainte, côté intérieur
Le cabinet de ventilation GUD60AH2/G-D(U) est le plus grand de la série UNIX R32. Il déplace 1 500 PCM à une pression statique externe nominale de 125 Pa (0,5 po c.e.).
Ce chiffre est celui qui décide de la réussite d'un projet de cette taille, et il est presque toujours négligé. Un réseau de conduits conçu pour une fournaise ancienne, avec une reprise d'air unique et sous-dimensionnée, ne laisse pas passer 1 500 PCM à 0,5 po c.e. Il ne s'agit pas d'une opinion : cela se mesure au manomètre différentiel, en une quinzaine de minutes.
Notre séquence sur ce type de projet :
- Calcul de charge du bâtiment, pièce par pièce.
- Mesure de la pression statique externe du réseau existant, en fonctionnement.
- Comparaison avec la cote de l'appareil envisagé.
- Décision : soit le réseau passe, soit on le corrige — reprise d'air additionnelle, conduits repris, filtre repensé — soit on ajuste la taille de l'appareil.
Poser une cinq tonnes sur un réseau qui n'en accepte que trois donne un système bruyant, qui givre en été, qui souffle tiède en hiver, et dont le rendement réel n'a rien à voir avec le CPSC2 de 10,5 inscrit sur la fiche.
L'électricité, la manutention, et le R32
Le condenseur exige un MCA de 39,9 A et une protection maximale de 45 A sur circuit dédié ; le cabinet de ventilation demande son propre circuit (MCA 7,7 A, MOP 15 A). Si un chauffage d'appoint électrique est ajouté au cabinet, ces valeurs doivent être recalculées — la fiche du fabricant le précise noir sur blanc.
La manutention mérite une phrase, parce qu'elle est rarement anticipée : monter 241 lb sur une surface en hauteur exige un plan, un accès, et parfois un équipement de levage. Nous en tenons compte au moment de la soumission, et nous posons systématiquement la question suivante : comment cet appareil redescendra-t-il dans douze ans ? Un emplacement où l'on peut monter mais pas descendre n'est pas un emplacement.
Le système contient 4,6 kg de R32, réfrigérant classé A2L, légèrement inflammable, au potentiel de réchauffement planétaire nettement inférieur à celui du R-410A. L'étiquette d'avertissement est visible en bas du caisson. La sonde de détection de fuite de réfrigérant est montée d'usine sur l'unité intérieure de tous les appareils GREE Canada et doit rester alimentée en permanence.
Ce que ce chantier de Sainte-Madeleine nous rappelle
Erreurs à éviter
- Ancrer un support au travers d'une surface étanche. Aucun scellant ne compense une perforation qui vieillit.
- Poser l'appareil directement sur ses quatre pattes sur une membrane ou une dalle protégée.
- Mettre du bois traité en contact direct avec le revêtement, sans feuille de protection.
- Ignorer la transmission des vibrations par la structure. Ce qu'un terrain absorbe, un bâtiment le conduit.
- Ne pas regarder où va l'eau de dégivrage sur une surface où des gens marchent.
- Laisser la ligne réfrigérante libre sur une surface plane. Le vent et la dilatation finissent par gagner.
- Commander une cinq tonnes avant d'avoir mesuré la pression statique du réseau.
- Ne pas planifier la descente de l'appareil en fin de vie utile.
Subventions et admissibilité
La configuration installée porte le code AHRI 217120762. C'est ce code, propre au jumelage exact du condenseur et du cabinet de ventilation, que vérifient les programmes gouvernementaux et les rabais locaux — et non le nom commercial de la série. Les critères, les seuils de rendement et les montants évoluent d'une année à l'autre et dépendent de la source de chauffage remplacée. Nous validons l'admissibilité avec le client avant la signature, et nous lui remettons le code AHRI par écrit.
Notre couverture
Nous réalisons ces installations CVAC à Montréal, à Laval, à Longueuil, sur la Rive-Nord, sur la Rive-Sud et dans toute la Montérégie, incluant Sainte-Madeleine, Sainte-Marie-Madeleine, Saint-Hyacinthe, Saint-Damase et Mont-Saint-Hilaire. Chaque projet commence par une visite technique : calcul de charge, mesure de la pression statique, vérification électrique, et évaluation complète de l'emplacement extérieur — y compris la capacité de la surface à recevoir l'appareil et l'itinéraire pour l'y amener.
Si votre seul emplacement disponible est une toiture, une terrasse ou une dalle en hauteur, le projet reste parfaitement réalisable. Il demande simplement d'être conçu par quelqu'un qui sait pourquoi on ne perce pas. Notre équipe se déplace pour l'évaluation.
