AirGreen × ACD · Multizones · Plancher-plafond
Un même appareil, au sol ou au plafond
Vendu et installé par AirGreen. Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord.
ACD · plancher-plafond FCD · 4 formats

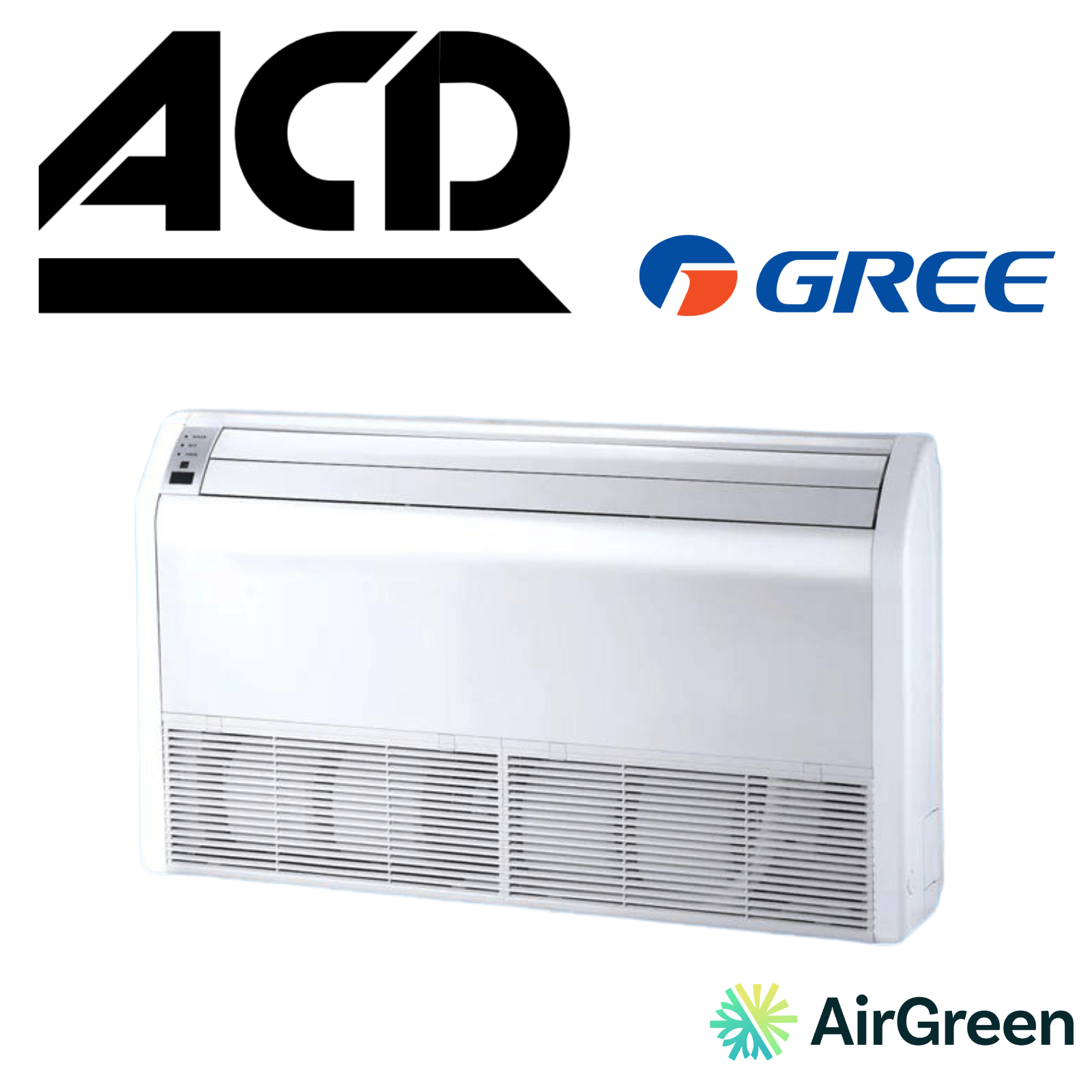

L’unité plancher-plafond ACD FCD se pose au bas du mur ou se fixe au plafond. Ses quatre formats, de 9 000 à 24 000 BTU, ont le même boîtier : 1 219 × 701 × 226 mm. Choisissez la pose, le format et la largeur de votre mur : l’outil « Au sol ou au plafond » vérifie la largeur et donne le poids que les fixations porteront.
À jour le 5 novembre 2026 · fiches multizones ACD (MPD-22 et version anglaise)
Fiches multizones ACD
Un seul boîtier pour les quatre formats
Dessin à l’échelle, en millimètres : 1 219 de large, 701 de haut, 226 de profondeur, du 9 000 au 24 000.
Cette page répond à
Au sol ou au plafond : quelle place et quel poids pour le plancher-plafond ACD ?
Sur cette page
La boutique ACD · plancher-plafond
Unités FCD de 9 000, 12 000, 18 000 et 24 000 BTU, même boîtier de 1 219 mm de large, à jumeler à un extérieur multizone MPD. Prix sur soumission.
01 · Au sol ou au plafond
La largeur demandée est la même pour les quatre formats et les deux poses : 1 219 mm. Ce qui change avec le format : la puissance, le son et le débit d’air (identiques en 9 000 et 12 000), et le poids (45 kg en 24 000 seulement).
Pose
Format (BTU)
Boîtier : les deux fiches multizones ACD (le même pour les quatre formats). Poids, puissances, débits et sons : fiche multizone ACD (MPD-22). L’outil compare seulement la largeur du boîtier à votre mur ; à l’évaluation sur place, nous vérifions aussi la structure, les dégagements, le drain et la sortie de la tuyauterie.
| Format | Clim. / chauffage | Poids net | Son min. / max. |
|---|---|---|---|
| 9 000 | 8 500 / 9 500 | 40 kg | 36 / 40 dB(A) |
| 12 000 | 11 900 / 13 100 | 40 kg | 36 / 40 dB(A) |
| 18 000 | 17 000 / 18 700 | 40 kg | 40 / 45 dB(A) |
| 24 000 | 22 800 / 27 400 | 45 kg | 44 / 48 dB(A) |
Votre mur, largeurs à l’échelle
18,1 cmde mur en plus de l’appareil
Trait jaune : la largeur libre de votre mur. Cadre : l’appareil de 1 219 mm, au plafond ou au sol selon la pose ; bleu s’il entre, orange sinon. Les hauteurs du dessin ne sont pas à l’échelle.
✓Au plafond, le boîtier du plancher-plafond 12 000 entre : 1 219 mm de large sur un mur de 140 cm, il reste 18,1 cm.
Ce que la fiche ACD publie aussi pour le plancher-plafond. Déshumidification : 0,8 l/h en 9 000, 1,4 l/h en 12 000, 1,8 l/h en 18 000 et 2,5 l/h en 24 000. Tuyauterie : liquide de 1/4 po du 9 000 au 18 000 et de 3/8 po en 24 000 ; gaz de 3/8 po en 9 000 et 12 000, 1/2 po en 18 000 et 5/8 po en 24 000.
02 · Plancher-plafond ou console
Les deux se branchent sur le même extérieur MPD et peuvent se poser au bas du mur. Le plancher-plafond 12 000 chauffe 100 BTU/h de plus, mais il prend 518 mm de mur de plus et pèse 25 kg de plus.
Plancher-plafond · FCD12KCHVS-I
Console · CMD12KCHVS-I
Selon la fiche multizone ACD, le plancher-plafond 12 000 est le seul des deux à pouvoir se fixer au plafond, où ses fixations portent 40 kg ; la console pèse 15 kg. Au sol, il mesure 701 mm de haut contre 599 mm. Leurs puissances sont presque les mêmes (11 900 / 13 100 contre 12 000 / 13 000 BTU/h).
03 · Le saviez-vous
Le nom, les puissances et le boîtier viennent de la fiche multizone ACD en français (MPD-22) ; le boîtier est confirmé par la fiche anglaise.
« Réversible »
Dans la fiche multizone ACD en français, l’unité plancher-plafond FCD porte le nom de « console réversible », juste à côté de la « console » CMD.
Fiche multizone ACD (MPD-22), p. 317 000
À 18 000, le plancher-plafond climatise à 17 000 BTU/h, plus que la cassette (15 354) et le gainable (15 300) du même format.
Fiche multizone ACD (MPD-22), p. 31 219 × 701
Du 9 000 au 24 000, les deux fiches multizones ACD donnent au plancher-plafond le même boîtier de 1 219 × 701 × 226 mm (48 × 27 5/8 × 8 7/8 po).
Fiches multizones ACD (MPD-22 et version anglaise)04 · Questions
Le boîtier du plancher-plafond ACD mesure 1 219 mm de large, 701 mm de haut et 226 mm de profondeur, pour les quatre formats. Au sol comme au plafond, le boîtier occupe 1 219 mm de mur ; les dégagements de chaque côté se vérifient sur place.
Fiches multizones ACDLa fiche ACD donne 40 kg (88 lb) de poids net aux unités plancher-plafond 9 000, 12 000 et 18 000, et 45 kg (99 lb) au 24 000. Au plafond, la structure et les fixations se vérifient à l’évaluation sur place.
Fiche multizone ACD (MPD-22), p. 3Selon la fiche ACD, les unités plancher-plafond 9 000 et 12 000 soufflent de 265 à 383 pcm, le 18 000 de 294 à 559 pcm et le 24 000 de 412 à 736 pcm.
Fiche multizone ACD (MPD-22), p. 3La fiche ACD donne 36 à 40 dB(A) aux unités plancher-plafond 9 000 et 12 000, 40 à 45 dB(A) au 18 000 et 44 à 48 dB(A) au 24 000, du réglage le plus bas au plus haut.
Fiche multizone ACD (MPD-22), p. 3Les unités plancher-plafond 9 000 et 12 000 entrent sur les cinq extérieurs MPD, y compris le MPD 18 000 (paires 09 + 09 et 09 + 12). Le 18 000 demande au moins un MPD 24 000. L’exemple de commande de la fiche ACD place un plancher-plafond 12 000 sur un MPD 42 000. Le plancher-plafond 24 000, lui, demande un MPD 36 000 ou 42 000 ; la page Multizones compare les cinq extérieurs.
Combinaisons et exemple de commande des fiches multizones ACDLe prix d’une unité plancher-plafond FCD de 9 000 à 24 000 BTU est sur soumission, installation comprise, avec l’extérieur MPD qui l’alimente. L’estimation à domicile, gratuite et sans engagement, sert aussi à choisir la pose avec vous.
AirGreen · Climatisation et chauffage
On mesure le mur, on vérifie la structure qui portera l’appareil, le drain et la sortie de la tuyauterie jusqu’à l’extérieur MPD, on évalue sur place vos besoins de chauffage, puis vous recevez la soumission. L’estimation est gratuite.
Prix sur soumission ; estimation gratuite à domicile.
