Cassette de Plafond 1-Voie SENVILLE SENA R454B | 6000 BTU
Share additional product information such as usage instructions, sizing guides, etc.
- Subvention Fédérale :
- Subvention Provinciale : $
- Energy Star® : Oui
- WiFi : En Option
- AHRI : 216623592
- Rendement : 22.0 SEER
- Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
- Garantie Supplémentaire (10-10-10) : Possible
- Tension : 220V
- Niveau de Pression Sonore (Extérieur) : dB(A)
- Gaz (Fréon) : R-454B
Une cassette 1-voie de seulement 6 000 BTU pour chauffer et climatiser une petite zone sans occuper le haut d’un mur
La cassette de plafond 1-voie SENVILLE SENA de 6 000 BTU répond à un problème très concret que nous rencontrons dans certains projets de climatisation et chauffage à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud : la pièce a besoin de sa propre thermopompe, mais aucun emplacement mural ne convient réellement à une unité intérieure traditionnelle.
Une chambre comporte parfois une grande fenêtre, un placard pleine hauteur et peu de mur libre. Dans un bureau, les meubles, les écrans et les armoires peuvent occuper les meilleures surfaces. Dans une rénovation haut de gamme, le propriétaire peut simplement préférer une unité beaucoup plus discrète visuellement.
La SENVILLE SENA-06HF-1WCG apporte alors une approche différente. L’unité intérieure est intégrée au plafond et diffuse l’air essentiellement dans une direction. Elle conserve ainsi le principe d’une thermopompe sans conduits, mais avec une présentation très différente d’une tête murale classique.

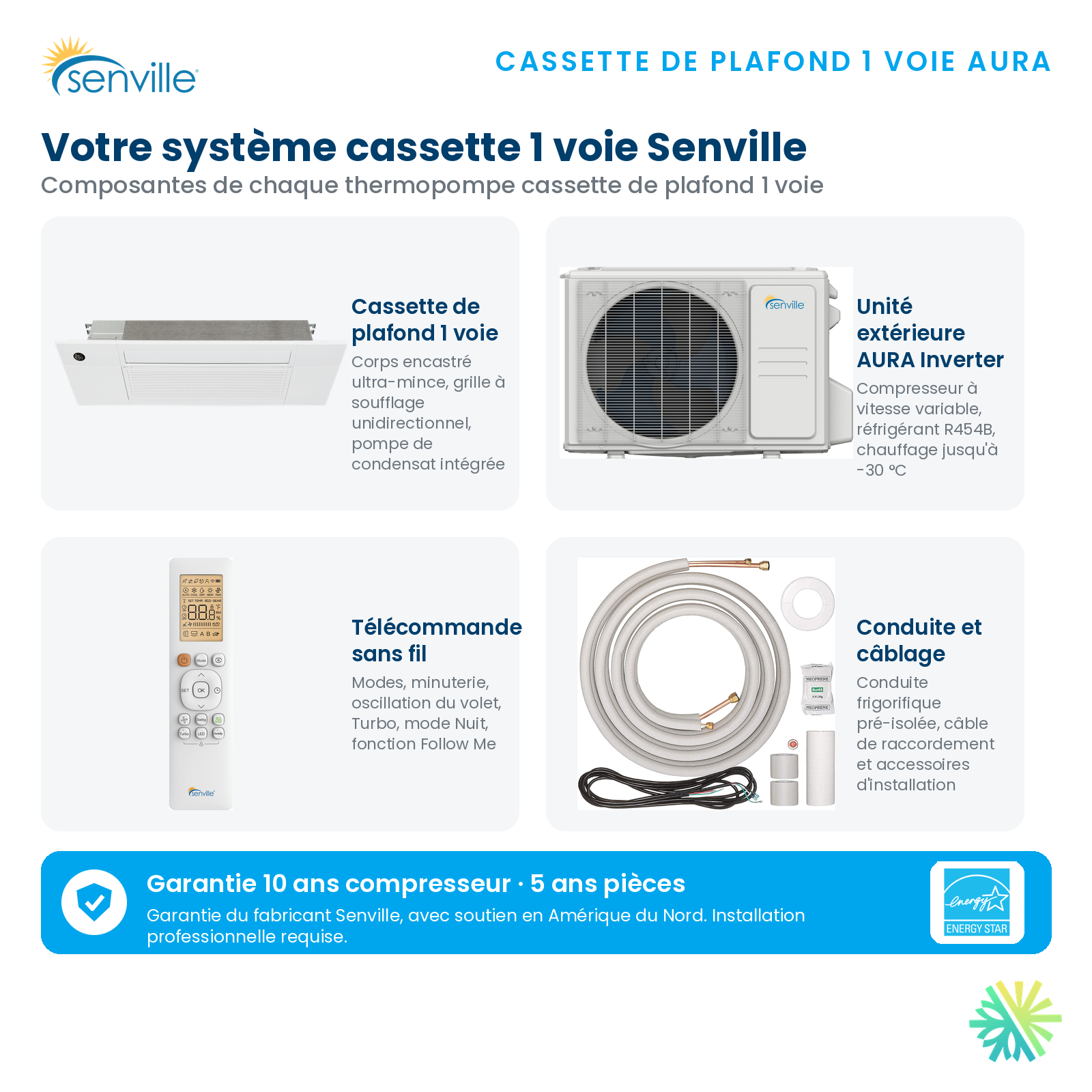

Le système est basé sur :
- Unité extérieure : SENA-06HF-OG
- Unité intérieure : SENA-06HF-1WCG
- Capacité nominale : 6 000 BTU
- AHRI : 216623592
- SEER2 : 22,0
- EER2 : 15,0
- HSPF2 : 12,0
- Réfrigérant prévu pour la configuration AirGreen : R-454B
- ENERGY STAR : oui
- Climat froid : oui
- Chauffage jusqu’à -30 °C
- Wi-Fi : en option
- Alimentation : 208/230 V
- Tuyauterie : 1/4 po – 3/8 po
- MCA : 12 A
- MOP : 15 A
- Volet vertical : automatique
- Volet horizontal : manuel
- Garantie supplémentaire : possible
La brochure jointe identifie bien une cassette Senville 1-Way de 6 000 BTU de la famille SENA et présente cette architecture comme une thermopompe sans conduits à cassette de plafond.
Pourquoi une capacité de 6 000 BTU peut être exactement ce qu’il faut
Dans le domaine du CVAC résidentiel, nous voyons parfois une tendance à choisir une capacité plus élevée « pour être certain ».
Ce raisonnement peut être contre-productif.
Une petite chambre, un bureau fermé ou une petite aire isolée thermiquement n’a pas nécessairement besoin d’une thermopompe de 12 000 BTU. Un appareil surdimensionné peut atteindre rapidement la température demandée puis réduire fortement sa production ou multiplier les cycles selon les conditions.
La SENA 6 000 BTU permet de cibler une petite charge plus précisément.
Senville recommande commercialement cette taille pour une superficie approximative de 250 à 400 pi², en précisant qu’elle peut convenir notamment aux chambres, bureaux et petites pièces de séjour.
Chez AirGreen, nous considérons toutefois cette superficie comme une indication générale, et non comme une règle de dimensionnement.
Une pièce de 350 pi² avec :
- plafond de 12 pieds;
- grande fenestration;
- orientation sud;
- murs peu isolés;
peut nécessiter davantage de capacité qu’un espace de même superficie bien isolé, situé au centre d’une maison.
Une cassette 1-voie n’est pas une cassette 4-voies miniature
Le terme 1-voie est important.
Une cassette traditionnelle carrée à quatre voies diffuse l’air dans plusieurs directions. La SENA-06HF-1WCG est conçue différemment : elle produit un flux beaucoup plus directionnel.
Cela change la façon dont nous choisissons son emplacement.
Nous cherchons généralement à orienter le souffle dans la longueur de la pièce plutôt que vers un obstacle proche. Dans une chambre rectangulaire, cette approche permet par exemple de projeter l’air depuis une extrémité vers l’autre.
La fiche AirGreen indique :
- volet vertical automatique;
- volet horizontal manuel.
Cela signifie que l’oscillation principale peut participer à la distribution de l’air, mais que la position physique de la cassette reste déterminante.
Une unité intérieure large mais très peu profonde

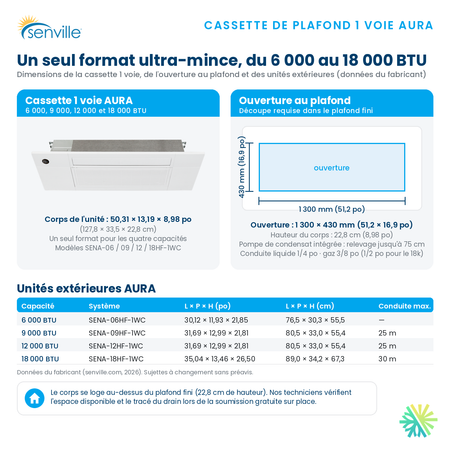

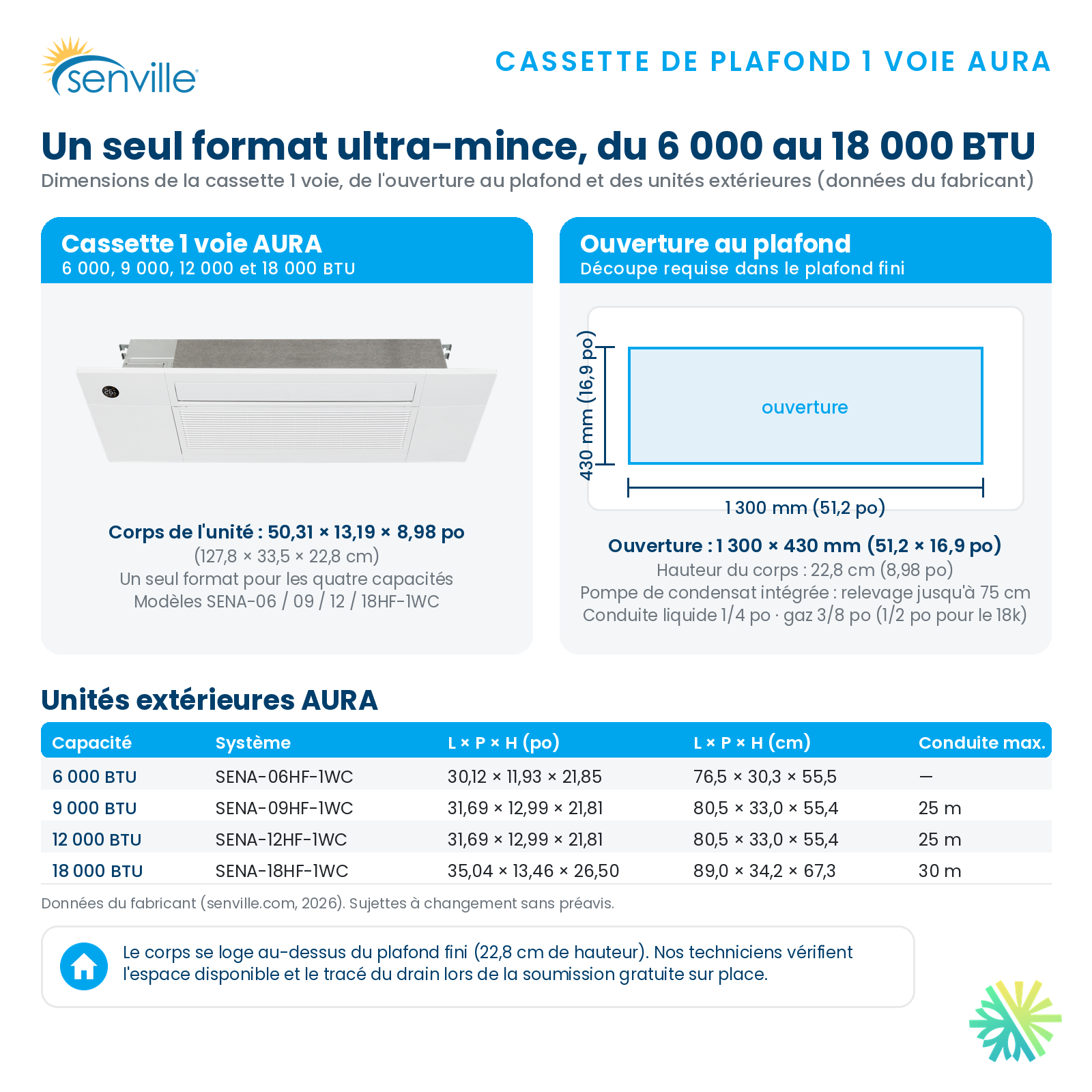

Les dimensions indiquées pour l’unité intérieure sont :
50,31 × 13,19 × 8,98 po
Le tableau technique Senville confirme ces dimensions pour la version 6 000 BTU. Il montre également que les modèles 9 000, 12 000 et 18 000 BTU de cette famille utilisent un format intérieur identique.
C’est un détail particulièrement intéressant en rénovation.
L’appareil est long, mais sa hauteur est inférieure à 9 pouces. Cela peut faciliter certains projets où l’espace dans le plafond est limité.
Il faut néanmoins vérifier ce qui se trouve réellement au-dessus :
- solives;
- fils électriques;
- plomberie;
- conduits existants;
- éclairage encastré;
- poutres;
- espace disponible pour le drain.
Nous ne recommandons jamais de choisir une cassette uniquement à partir d’une photo du plafond.
Un scénario fréquent : la chambre où une tête murale n’a tout simplement pas sa place
Prenons le cas d’une chambre à Montréal avec une grande fenêtre sur le mur extérieur, un placard intégré sur le deuxième mur et une tête de lit occupant presque entièrement le troisième.
Techniquement, on pourrait parfois installer une petite unité murale au-dessus d’une porte.
Mais cet emplacement peut présenter plusieurs inconvénients :
- soufflage mal orienté;
- accès plus difficile;
- apparence peu harmonieuse;
- tuyauterie compliquée;
- condensation plus difficile à gérer.
Une cassette de plafond 1-voie peut permettre de conserver les murs libres tout en diffusant l’air dans l’axe de la pièce.
C’est précisément le type de situation où le format de l’unité intérieure devient aussi important que son nombre de BTU.
22 SEER2 et EER2 de 15 : une très bonne efficacité pour une petite capacité
La fiche technique de la SENA-06HF-1WC indique :
- SEER2 : 22,0
- EER2 : 15
- HSPF2 région 4 : 12,0
- COP nominal : 3,75 W/W.
Ces valeurs sont particulièrement intéressantes pour une petite thermopompe qui peut fonctionner de nombreuses heures à charge modérée.
Il faut cependant noter une différence dans la brochure : la section commerciale de la page précédente mentionne 20,5 SEER, tandis que le tableau de spécifications techniques indique 22,0 SEER2.
Pour une comparaison entre produits modernes, nous privilégions la donnée SEER2 22,0 correspondant au tableau technique de la version 6 000 BTU.
HSPF2 12,0 : particulièrement intéressant pour une petite zone chauffée toute l’année
Le HSPF2 de 12,0 indique une bonne efficacité saisonnière en chauffage selon la région de test correspondante.
Cela peut être particulièrement utile lorsqu’une pièce est utilisée quotidiennement.
Pensons par exemple à :
- un bureau de télétravail;
- une chambre principale;
- un atelier calme;
- une petite pièce commerciale;
- un studio.
Au lieu de chauffer davantage toute la maison pour rendre une seule pièce confortable, une thermopompe dédiée peut traiter directement cette zone.
7 000 BTU à -8 °C et 8 100 BTU à -15 °C
Les données AirGreen fournies pour cette configuration indiquent environ :
- 7 000 BTU/h à -8 °C
- 8 100 BTU/h à -15 °C
Le COP indiqué à -8 °C est de 2,66.
Ces valeurs sont particulièrement intéressantes pour une thermopompe nominale de seulement 6 000 BTU, puisqu’elles montrent que l’appareil peut conserver une capacité appréciable dans des conditions hivernales nettement sous zéro.
Le dimensionnement doit toutefois toujours être comparé à la perte thermique de la pièce.
Une chambre intérieure bien isolée ne se comporte pas comme une véranda ou une pièce d’angle avec deux murs extérieurs.
Jusqu’à -30 °C : ce que signifie réellement cette température
La configuration est indiquée COLD CLIMATE : Oui et le chauffage est annoncé jusqu’à -30 °C.
La brochure Senville confirme elle aussi une capacité de fonctionnement en chauffage jusqu’à -22 °F, soit environ -30 °C, et présente cette famille comme une thermopompe pour climat froid.
Mais la température minimale de fonctionnement n’est pas synonyme de capacité nominale complète.
À -30 °C, les données AirGreen indiquent environ :
- 4 100 BTU/h
- COP : 1,37
Cela signifie que la thermopompe continue à contribuer au chauffage, mais avec une capacité inférieure à sa valeur nominale.
Pour une petite pièce ayant de faibles pertes thermiques, 4 100 BTU/h peuvent encore représenter une part très importante de la demande. Pour une pièce très exposée, un chauffage complémentaire peut devenir nécessaire.
Le COP de 1,37 à -30 °C mérite d’être interprété correctement
Un COP de 1,37 signifie que, dans la condition correspondante, la thermopompe fournit environ 1,37 unité de chaleur pour une unité d’énergie électrique utilisée dans le cycle frigorifique.
Ce rendement est moins élevé qu’à -8 °C, ce qui est normal.
Lorsque la température extérieure chute, la thermopompe dispose de moins de chaleur à extraire de l’air extérieur. Elle doit également gérer les cycles de dégivrage et des conditions plus exigeantes pour le compresseur.
L’intérêt d’un modèle climat froid consiste précisément à maintenir un fonctionnement utile lorsque plusieurs thermopompes plus anciennes auraient déjà cessé ou fortement limité leur contribution.
Une petite unité extérieure adaptée aux projets où l’espace est limité
L’unité extérieure mesure :
30,12 × 11,93 × 21,85 po
La documentation technique Senville confirme ces dimensions pour le modèle 6 000 BTU.
Cela représente un avantage évident dans les environnements urbains.
À Montréal ou dans certains secteurs de Longueuil, les passages entre bâtiments peuvent être étroits. Chaque pouce compte lorsqu’il faut également respecter :
- les dégagements de ventilation;
- l’accès au service;
- le passage vers la cour;
- les fenêtres;
- les limites de propriété;
- les contraintes de copropriété.
Une unité plus compacte facilite certaines installations sans éliminer la nécessité d’une bonne ventilation autour du condenseur.
Installation, plafond, drainage et R-454B : les points que nous vérifions avant de recommander cette cassette SENVILLE
Le plafond doit être inspecté avant même de parler de finition
Une cassette n’est pas simplement une unité murale déplacée horizontalement.
Il faut créer un emplacement mécanique adéquat dans le plafond.
Avant de proposer la SENA-06HF-1WCG, nous vérifions notamment :
- la direction des solives;
- l’espace disponible;
- la hauteur libre;
- les obstacles cachés;
- l’emplacement du drain;
- le passage de la tuyauterie;
- l’accessibilité future pour l’entretien.
Dans un plafond fini, une erreur de quelques pouces peut transformer un projet simple en chantier de menuiserie beaucoup plus important.
Le drainage est souvent le point le plus sous-estimé
En climatisation, la cassette produit de l’eau de condensation.
Cette eau doit être évacuée de façon fiable.
Dans une unité murale installée sur un mur extérieur, un drain gravitaire peut souvent sortir directement.
Avec une cassette située au centre d’une pièce, le trajet peut être beaucoup moins direct.
Nous cherchons donc à déterminer :
- où passe la conduite de condensat;
- si une pente continue est possible;
- où l’eau peut être évacuée;
- si une pompe est nécessaire;
- comment le système restera accessible en cas d’entretien.
Un problème de drainage au plafond peut causer beaucoup plus de dommages qu’une simple fuite visible sous une unité murale.
La tuyauterie 1/4 po – 3/8 po doit être respectée
La configuration demande :
- 1/4 po liquide
- 3/8 po gaz
Le tableau technique de la brochure confirme ces dimensions pour la version 6 000 BTU.
Lors d’une rénovation, nous ne présumons donc pas qu’une ancienne tuyauterie peut être réutilisée simplement parce qu’elle passe déjà au bon endroit.
La dimension, l’état et la compatibilité doivent être vérifiés.
R-454B : une différence importante entre la configuration AirGreen et la brochure jointe
La configuration actuelle communiquée pour la page AirGreen indique clairement le R-454B.
La brochure jointe contient toutefois une mention de R410A, avec une précharge annoncée jusqu’à 25 pi et un ajout requis pour certaines longueurs plus importantes.
Cette mention ne correspond donc pas aux données R-454B fournies pour la configuration actuelle SENA-06HF-OG + SENA-06HF-1WCG.
Nous ne mélangeons pas ces deux informations.
Pour une installation réelle, nous devons toujours nous référer :
- à la plaque signalétique de l’équipement livré;
- au manuel correspondant à cette révision;
- au numéro de modèle exact;
- au réfrigérant spécifié pour cette combinaison.
Pour la présente configuration AirGreen, le produit est présenté en R-454B.
Une autre incohérence documentaire à connaître : SENA-06HF-1WC et SENA-06HF-1WCG
La brochure identifie l’unité intérieure comme SENA-06HF-1WC, tandis que les données AirGreen indiquent SENA-06HF-1WCG.
La différence peut correspondre à une évolution de référence, un suffixe de configuration ou une révision de produit.
Pour AirGreen, la règle reste la même : lors de la commande et de l’installation, nous validons le jumelage exact correspondant au numéro AHRI 216623592 plutôt que de nous fier uniquement au nom commercial de la famille.
MCA 12 A et MOP 15 A : une charge électrique relativement modérée
La configuration AirGreen indique :
- MCA : 12 A
- MOP : 15 A
- alimentation : 220 V
La brochure confirme par ailleurs une alimentation 208/230 V, 60 Hz, monophasée pour cette famille.
La capacité électrique doit malgré tout être vérifiée au panneau.
Un petit appareil n’exempte pas l’installation des exigences de circuit, de protection et de câblage applicables.
Wi-Fi en option : intéressant dans un bureau ou une chambre utilisée de façon intermittente
Le Wi-Fi est proposé en option sur la configuration AirGreen.
Pour une petite zone, cette fonction peut être particulièrement pratique.
Un propriétaire peut par exemple :
- préchauffer un bureau avant de commencer à travailler;
- réduire la consigne d’une chambre inutilisée;
- ajuster la climatisation avant le coucher;
- contrôler une pièce située à un autre étage.
Le Wi-Fi ne change pas le rendement mécanique de la thermopompe, mais il peut améliorer la manière dont elle est utilisée.
ENERGY STAR et AHRI : deux références utiles pour valider la configuration
La SENVILLE est indiquée ENERGY STAR, et la brochure confirme la certification ENERGY STAR ainsi que la présence d’une certification AHRI pour cette famille.
La configuration AirGreen précise le numéro AHRI 216623592.
Lorsqu’un propriétaire souhaite vérifier l’admissibilité à un programme ou comparer plusieurs thermopompes, nous recommandons toujours d’utiliser le numéro AHRI du jumelage exact plutôt que de comparer uniquement les marques.
Garantie : ce que montrent les documents
Les données AirGreen indiquent une garantie manufacturier 10-10-0, avec possibilité d’ajouter une garantie supplémentaire.
La brochure fournie mentionne de son côté 10 ans sur le compresseur et 5 ans sur les pièces.
Elle précise également qu’une installation professionnelle est nécessaire pour maintenir la couverture de garantie et les performances prévues.
Comme les conditions peuvent dépendre de la version exacte du produit et de l’enregistrement, nous confirmons toujours la garantie applicable dans le cadre de la soumission finale.
Autonettoyage, détection de fuite et autodiagnostic
La brochure mentionne plusieurs fonctions intéressantes pour l’entretien :
- mode autonettoyage;
- détection de fuite;
- autodiagnostic;
- affichage de diagnostic;
- technologie inverter;
- fonctionnement en basse température;
- protection de bac et ceinture chauffante PTC.
Ces fonctions peuvent aider à maintenir le système et à détecter certaines anomalies.
Elles ne remplacent toutefois pas l’entretien mécanique.
Une cassette installée au plafond doit rester accessible pour :
- nettoyer les filtres;
- inspecter le serpentin;
- nettoyer le bac;
- vérifier le drain;
- accéder aux composantes internes.
C’est un point que nous intégrons à la conception dès le début.
Une cassette peut être discrète visuellement, mais elle doit rester accessible
Nous insistons souvent sur cette règle lors de nos installations CVAC.
Il est tentant, lors d’une rénovation, d’intégrer l’unité de façon très serrée afin qu’elle disparaisse presque complètement dans le plafond.
Mais un système qui ne peut pas être entretenu correctement devient rapidement problématique.
Nous prévoyons donc toujours l’accès nécessaire aux filtres et aux principales composantes.
L’esthétique et la maintenance doivent être pensées ensemble.
Pour quel type de pièce cette cassette 6 000 BTU est-elle particulièrement intéressante?
Cette SENVILLE SENA 6 000 BTU 1-voie peut convenir particulièrement à :
- une chambre;
- un petit bureau;
- une salle de consultation;
- un studio;
- une petite pièce de séjour;
- un espace où les murs sont déjà occupés;
- un projet où l’apparence d’une tête murale est indésirable.
La brochure mentionne elle-même une plage indicative de 250 à 400 pi² pour ce modèle.
Chez AirGreen, nous validons toutefois la capacité selon les besoins réels et la configuration du bâtiment.
Pourquoi choisir une cassette 1-voie plutôt qu’une tête murale classique
Le principal avantage n’est pas que la cassette « chauffe mieux ».
Les deux technologies utilisent le même principe de thermopompe.
La différence se trouve plutôt dans l’intégration architecturale et la distribution d’air.
Une cassette 1-voie peut être préférable lorsque :
- les murs doivent rester libres;
- l’unité doit être visuellement plus discrète;
- le souffle doit suivre la longueur de la pièce;
- l’emplacement d’une unité murale serait trop bas ou trop excentré.
Une tête murale peut rester préférable lorsqu’un accès simple, un coût d’installation plus bas et un drainage direct sont prioritaires.
Nous choisissons donc entre les deux selon le chantier, et non selon une règle générale.
Pourquoi AirGreen porte une attention particulière à ce type d’installation
Chez AirGreen Climatisation & Chauffage, une cassette de plafond demande une coordination plus précise qu’une installation murale typique.
Nous devons tenir compte simultanément :
- de la capacité thermique;
- du plafond;
- de la structure;
- du drainage;
- de l’électricité;
- de la tuyauterie;
- de l’accès futur;
- de la finition intérieure;
- de l’emplacement extérieur.
Sur une petite thermopompe de 6 000 BTU, une mauvaise installation peut avoir proportionnellement beaucoup d’impact.
Un drain mal conçu, un emplacement qui bloque le soufflage ou une unité surdimensionnée peuvent réduire sensiblement la qualité du résultat.
Contactez AirGreen pour votre cassette SENVILLE 1-Voie 6 000 BTU
Vous envisagez une cassette de plafond SENVILLE SENA R454B de 6 000 BTU pour une chambre, un bureau ou une petite zone?
Contactez AirGreen pour une évaluation technique. Nous pouvons vérifier la capacité nécessaire, l’espace disponible dans le plafond, le drainage, le parcours de la tuyauterie, l’alimentation électrique et l’emplacement optimal de l’unité intérieure.
Nous réalisons des installations de thermopompes et cassettes de plafond à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud et en Montérégie, avec une attention particulière à la finition, au fonctionnement hivernal et à l’accessibilité pour l’entretien.
