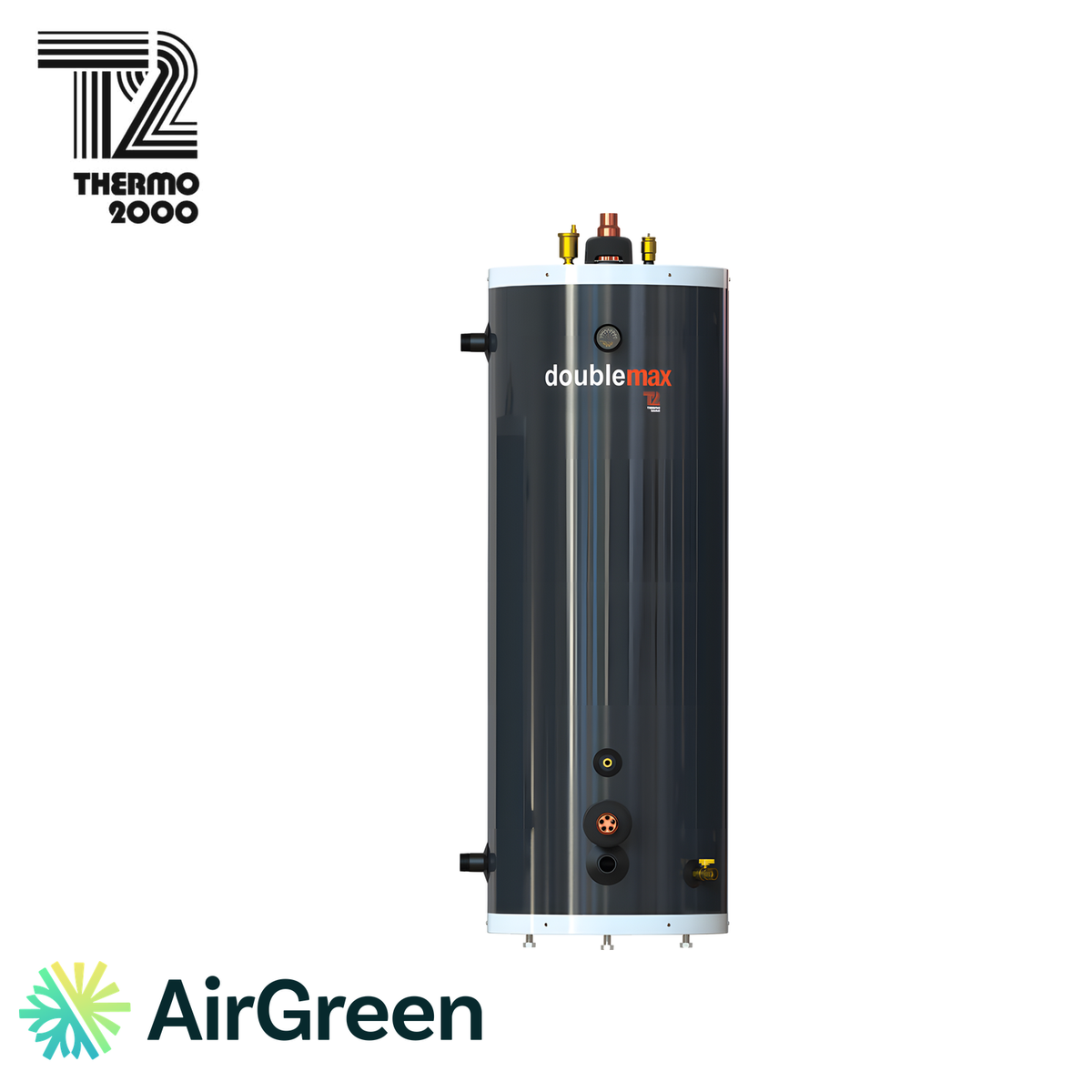

Chauffe-Eau Indirect THERMO 2000 DOUBLEMAX 120-9A (120 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord
Un chauffe-eau indirect de 120 gallons US en version ASME pour les bâtiments institutionnels et commerciaux
Dans une résidence pour aînés, un centre de la petite enfance, un hôtel ou une cuisine commerciale, l’eau chaude est un service essentiel et le réservoir qui la produit est souvent soumis à des exigences précises de l’ingénieur ou de l’assureur. Le chauffe-eau indirect Thermo 2000 DoubleMax 120-9A répond à ce contexte : un réservoir de 120 gallons US, un échangeur de cuivre à double paroi de 55,6 pi² et une pression maximale de 125 psi indiquée pour la version ASME. Il est alimenté par une chaudière électrique. AirGreen l’installe à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord.
Pourquoi choisir la version 120-9A
Sur la fiche technique du DoubleMax 120-9A, la pression maximale est indiquée à 125 psi (ASME). Le code de l’American Society of Mechanical Engineers encadre la conception des réservoirs sous pression; dans plusieurs projets commerciaux et institutionnels, les plans de l’ingénieur ou les conditions de l’assureur exigent un réservoir de ce type. Choisir dès le départ la bonne version évite une commande à refaire et un retard de chantier. Nous vérifions cette exigence avec vous avant de soumettre.
Bien gérer une pression maximale de 125 psi
La pression maximale de service de ce modèle est de 125 psi. Dans certains secteurs, la pression du réseau municipal ou celle d’un surpresseur peut s’en approcher, surtout aux étages inférieurs d’un bâtiment. Nous mesurons la pression à l’entrée d’eau et nous installons un réducteur de pression lorsque c’est nécessaire. La soupape de sûreté est choisie en fonction de cette pression maximale et du volume du réservoir, et un réservoir d’expansion absorbe la dilatation de l’eau chauffée. Ces trois éléments forment un tout : ils protègent le réservoir, la tuyauterie et les usagers.

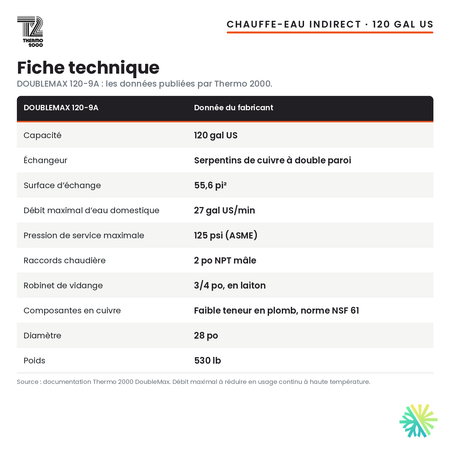

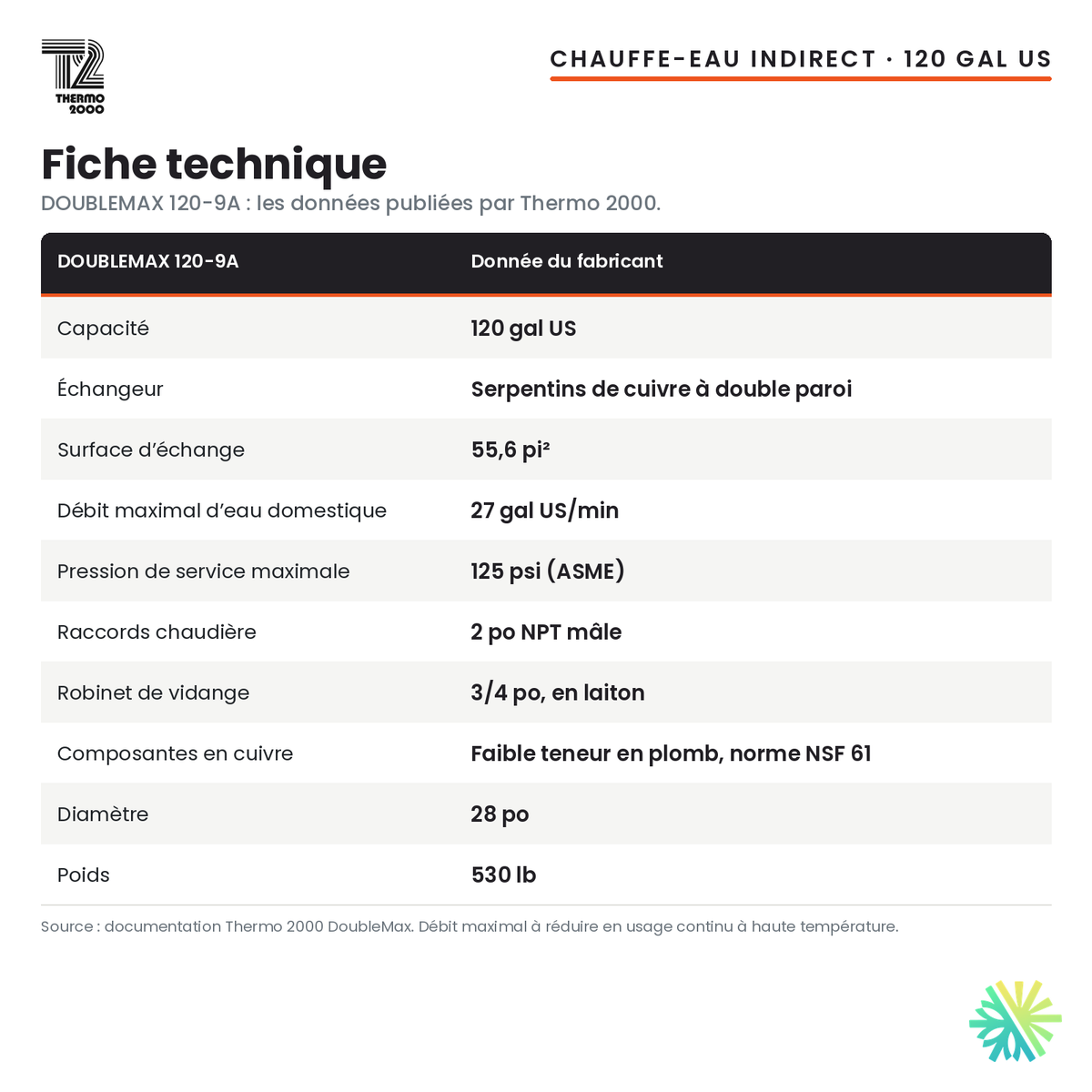

Les données du fabricant
- Capacité : 120 gallons US
- Échangeur : cuivre à double paroi en lignes hélicoïdales parallèles, surface d’échange de 55,6 pi²
- Pression maximale : 125 psi (ASME)
- Débit maximal d’eau chaude domestique : 27 gpm, valeur à réduire pour les applications à haute température et à débit continu
- Raccordement chaudière : 2 po NPT mâle
- Robinet de vidange : robinet à bille de ¾ po en laiton, pression de service maximale de 150 psi
- Diamètre : 28 po
- Poids : 530 lb (610 lb à l’expédition)
- Eau potable : composants de cuivre conformes à la norme NSF 61 et aux exigences de faible teneur en plomb
Production aux températures commerciales
Le tableau de Thermo 2000 donne la production en gallons US à l’heure, sous la forme première heure / continu, selon la puissance de la chaudière, avec une eau froide à 40 °F et une eau de chaudière à 180 °F. Dans un bâtiment institutionnel ou une cuisine, les colonnes de 140 °F et de 160 °F sont souvent les plus utiles :
- 150 000 BTU/h (44 kW) : 228 / 181 à 140 °F; 201 / 181 à 160 °F; 377 / 258 à 110 °F
- 250 000 BTU/h (73 kW) : 349 / 301 à 140 °F; 321 / 301 à 160 °F; 549 / 430 à 110 °F
- 400 000 BTU/h (117 kW) : 530 / 482 à 140 °F; 502 / 482 à 160 °F; 807 / 688 à 110 °F
La production réelle dépend donc de la chaudière électrique et de l’entrée électrique du bâtiment. Nous établissons ces deux données avant tout, puis nous lisons le tableau à la ligne qui correspond vraiment à votre installation.
Où le DoubleMax 120-9A trouve sa place
Une résidence pour aînés concentre les bains et les soins en matinée. Un centre de la petite enfance lave la vaisselle et les mains à longueur de journée. Un petit hôtel voit ses clients se doucher à la même heure. Une cuisine commerciale a besoin d’eau plus chaude pour la plonge. Dans chacun de ces cas, la réserve de 120 gallons US couvre la pointe pendant que la chaudière électrique maintient la production. Un mitigeur thermostatique permet ensuite de livrer à chaque usage la température qui lui convient.
Un échangeur à double paroi pour l’eau potable
Les tuyaux de cuivre de l’échangeur sont à double paroi : deux épaisseurs de métal séparent l’eau de la chaudière de l’eau potable. Cette conception est souvent demandée dans les bâtiments publics, ou lorsque le circuit de chauffage contient un additif. Elle s’ajoute à la conformité des composants de cuivre à la norme NSF 61.
Livraison et emplacement
Le réservoir pèse 530 lb à vide et mesure 28 po de diamètre. Sa hauteur exacte est confirmée avec la fiche de commande du fabricant; nous la comparons à la hauteur libre de votre salle mécanique avant de commander. Le trajet de livraison, la capacité du plancher une fois le réservoir rempli et l’accès à un drain sont vérifiés lors de la visite. Le raccordement à la chaudière se fait en 2 po NPT mâle; la taille des raccordements d’eau potable est confirmée avec la même fiche.
Garantie du fabricant
Thermo 2000 accorde une garantie commerciale de 10 ans et une garantie résidentielle de 15 ans sur le réservoir et les serpentins de cuivre, ainsi qu’une garantie de 2 ans sur les pièces mécaniques. La catégorie qui s’applique à votre bâtiment est précisée par écrit avec la soumission.
Installation du Thermo 2000 DoubleMax 120-9A par AirGreen
AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 en ventilation, en réfrigération et en électricité. Pour ce réservoir, notre service comprend :
- la validation de l’exigence ASME, de la pression du réseau et de la puissance de la chaudière électrique;
- l’évaluation de la salle mécanique, de la hauteur libre, du plancher et du trajet de livraison;
- le retrait des anciens équipements;
- le raccordement de l’échangeur à la chaudière en 2 po, avec circulateur, robinets d’isolement et purgeurs;
- les raccordements d’eau potable, le réducteur de pression, le mitigeur thermostatique et le réservoir d’expansion;
- la soupape de sûreté et son tuyau de décharge vers le drain;
- le câblage des commandes, la mise en service et un plan d’entretien annuel.
Nous travaillons avec les institutions, les gestionnaires d’immeubles et les commerces de Montréal, de Laval, de Longueuil, de Brossard, de Châteauguay, de Saint-Jean-sur-Richelieu, de Sainte-Thérèse, de Repentigny et de toute la Rive-Sud et la Rive-Nord. L’estimation sur place est gratuite, la soumission est écrite et un financement est offert.
Demandez votre soumission gratuite pour le Thermo 2000 DoubleMax 120-9A. Joignez les exigences de votre ingénieur ou de votre assureur : nous vous répondons avec une configuration conforme et complète.
