Climatiseur Gainable YORK Série R 20 SEER | 18000 BTU

Des grilles discrètes et une distribution d’air adaptée à votre intérieur

Lors d’une rénovation, nous pouvons intégrer la climatisation autrement qu’en ajoutant un appareil sur un mur. Le climatiseur gainable YORK Série R de catégorie 18 000 BTU permet de dissimuler l’unité intérieure au-dessus d’un plafond suspendu ou dans un espace technique approprié. L’air est ensuite distribué par des conduits jusqu’à des grilles murales ou de plafond, dont l’emplacement peut être adapté à l’aménagement. Cette configuration est expressément présentée dans le catalogue YORK.

Chez AirGreen, nous abordons ce type de projet en considérant l’appareil et son réseau comme un ensemble. Nous commençons par définir les pièces à desservir, les passages disponibles et les attentes en matière de confort. Notre service couvre Montréal, Laval, Longueuil, la Rive Nord et la Rive Sud, autant pour l’installation que pour l’accompagnement après les travaux.

Deux précisions permettent de bien situer ce produit : « Série R 20 SEER » est une désignation de gamme, tandis que cette combinaison est documentée à 16 SEER. De même, l’appellation 18 000 BTU correspond à sa catégorie commerciale; le tableau propre au gainable indique une capacité nominale de climatisation de 17 100 BTU/h. Nous utilisons ces données détaillées pour comparer les équipements.

Un système gainable qui assure aussi le chauffage

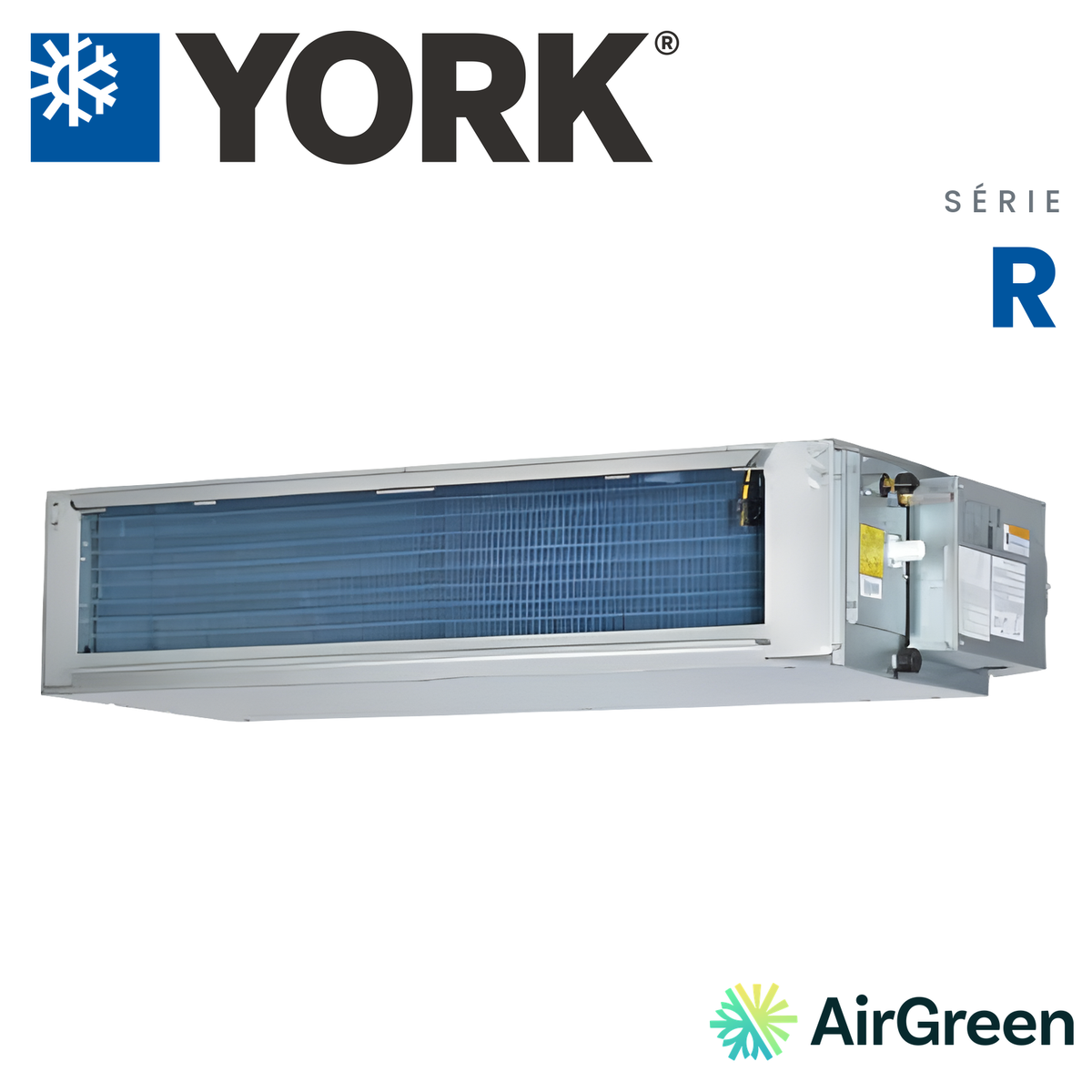

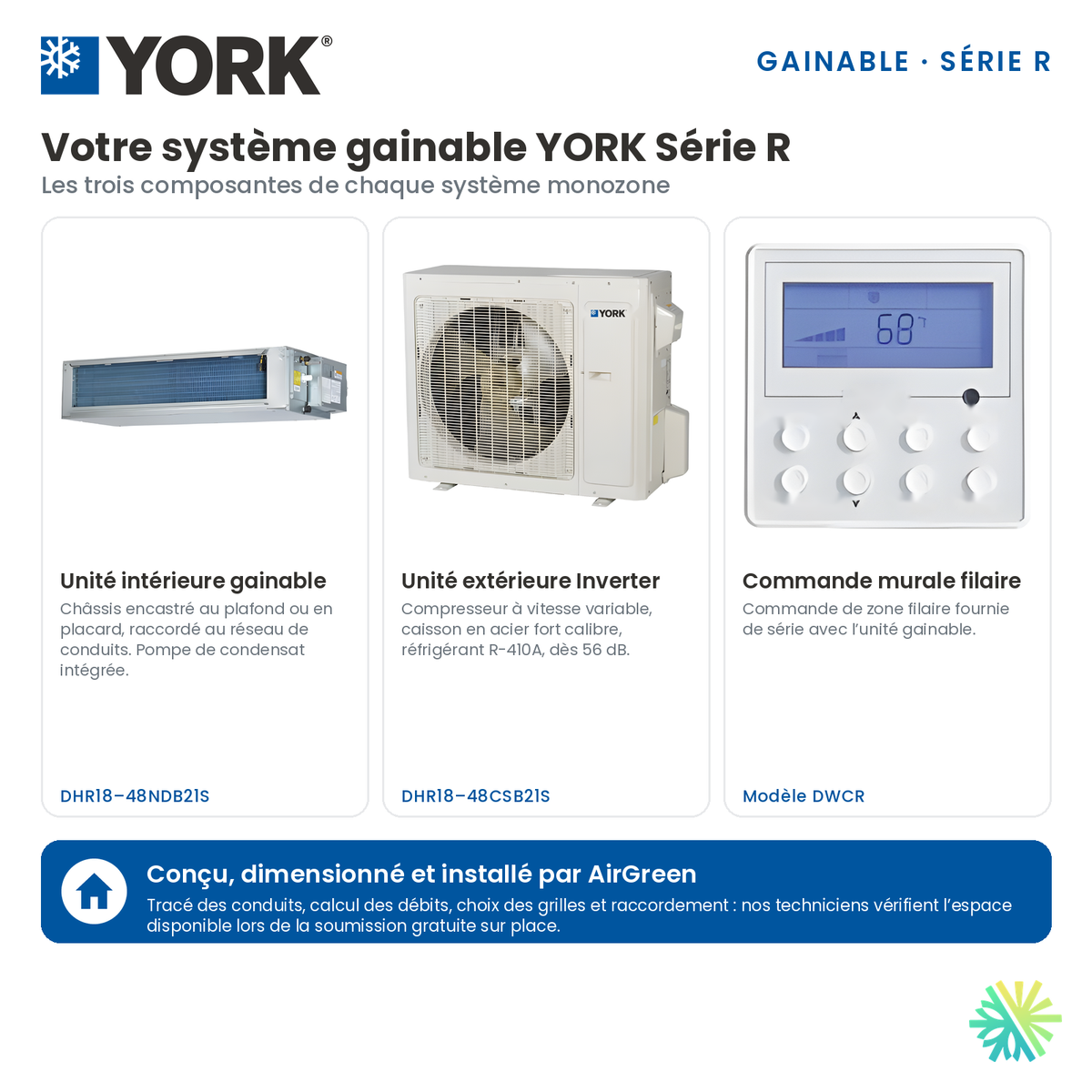

L’ensemble présenté associe l’unité intérieure DHR18NDB21S au groupe extérieur DHR18CSB21S. Malgré le terme « climatiseur » dans son appellation commerciale, il s’agit bien d’une thermopompe gainable, avec des fonctions de climatisation et de chauffage. Le catalogue distingue cette unité gainable des cassettes de plafond et des appareils plancher-plafond de la même série.

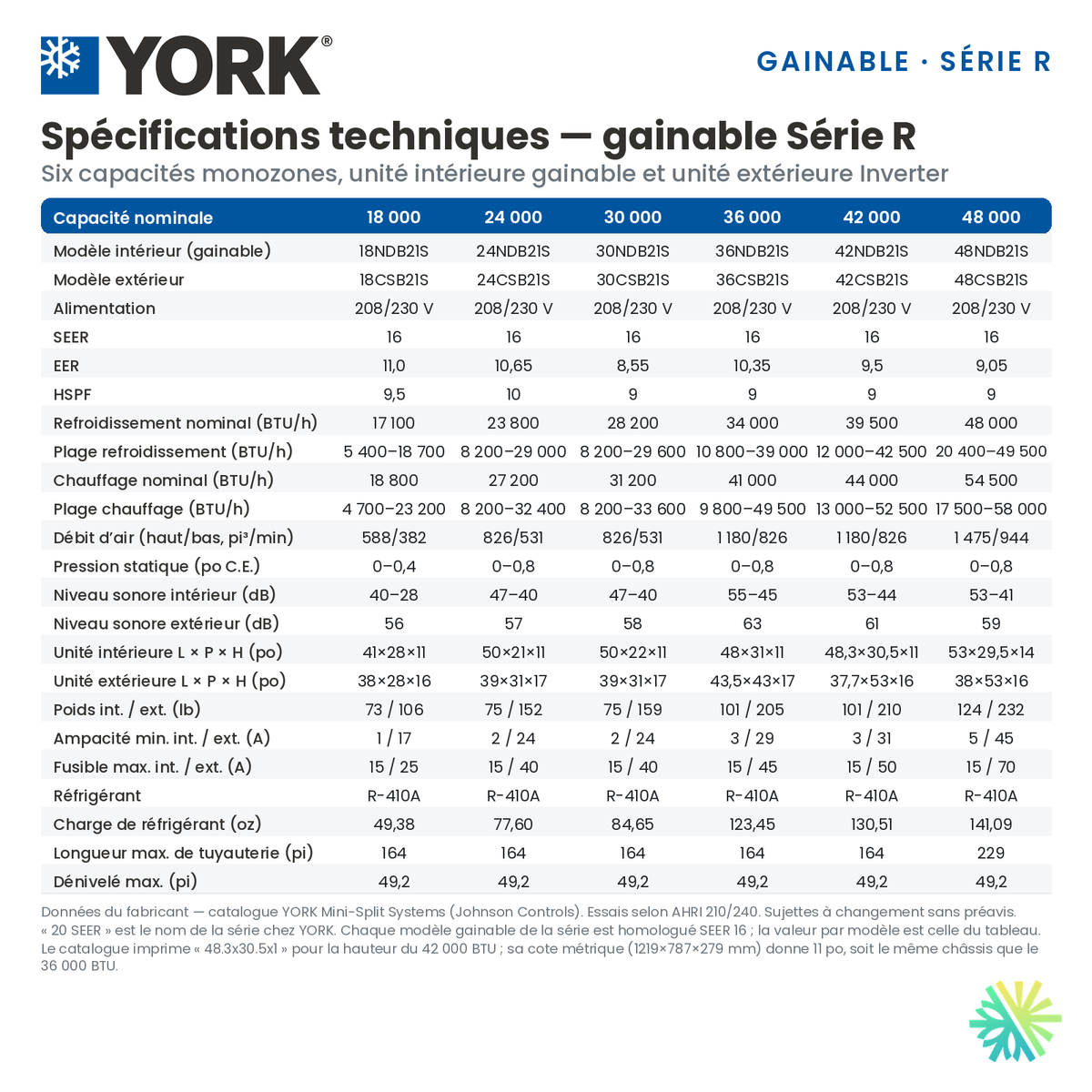

Nous retenons les caractéristiques suivantes dans le tableau de la page imprimée 19 du catalogue, consacrée aux unités gainables :

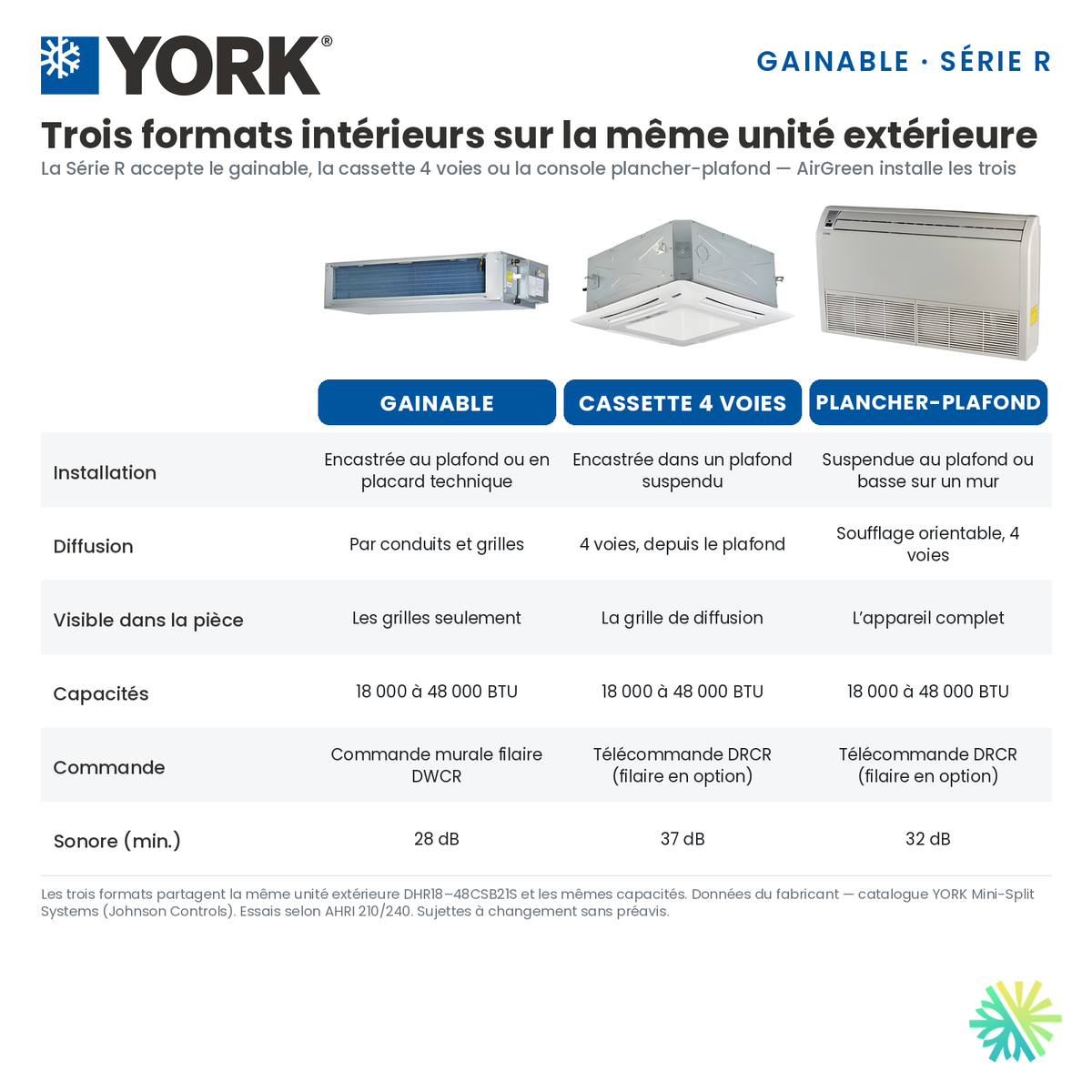

Ces valeurs proviennent du tableau spécifique au gainable, plutôt que de celui d’une autre unité intérieure utilisant le même groupe extérieur. Notre fiche commerciale identifie également l’ensemble par la référence AHRI 8578421.

Une capacité variable, sans raccourci sur le dimensionnement

La Série R utilise un compresseur à vitesse variable piloté par un onduleur. Le fabricant décrit une modulation destinée à ajuster la production et à réduire les variations associées aux démarrages et arrêts des systèmes conventionnels.

Nous ne traduisons toutefois pas cette technologie par une superficie universelle à couvrir. Le dimensionnement d’une thermopompe doit tenir compte du climat, des besoins de chauffage et de climatisation, ainsi que des caractéristiques du bâtiment.

Pour votre projet, nous demandons donc des renseignements concrets : dimensions des pièces, exposition des fenêtres, isolation connue, hauteur des plafonds et habitudes d’occupation. Nous cherchons également à comprendre l’inconfort actuel. Une chambre trop chaude en après-midi, un bureau occupé toute la journée et une salle familiale utilisée le soir ne conduisent pas nécessairement aux mêmes choix de distribution.

Notre objectif est de justifier la sélection de cette catégorie de 18 000 BTU, puis de déterminer comment l’air sera réparti dans les espaces retenus.

Plusieurs grilles ne constituent pas plusieurs zones indépendantes

La combinaison YORK présentée appartient aux systèmes monozones, avec une unité extérieure jumelée à une unité intérieure. Nous ne présentons donc pas chaque grille comme une zone possédant automatiquement sa propre température de consigne.

À titre de scénario illustratif, considérons un étage comprenant deux chambres et un bureau. Nous pouvons étudier une distribution par conduits vers ces pièces, mais nous devons aussi examiner leurs besoins respectifs et leur fonctionnement lorsque les portes sont fermées.

Le retour d’air mérite ici une attention particulière. Une pièce alimentée doit disposer d’un parcours permettant à l’air de revenir vers l’appareil. Les guides techniques du Pacific Northwest National Laboratory soulignent qu’un retour insuffisant peut créer des déséquilibres de pression et des écarts de température entre les pièces.

Ajouter une grille de soufflage sans prévoir le retour d’air n’est donc pas une conception complète. Nous intégrons ces deux parcours à notre proposition, au lieu de nous limiter au nombre de sorties visibles.

La pression statique : un point décisif pour le réseau de conduits

La pression statique fait partie des données à vérifier pour déterminer si le ventilateur peut déplacer l’air dans le réseau prévu. Des restrictions excessives peuvent réduire le débit et compromettre le confort; la mesure de pression doit être comparée aux caractéristiques de l’équipement.

Le catalogue fourni annonce une plage de 0 à 0,4 po de colonne d’eau pour le DHR18NDB21S, sous la rubrique « pression statique ». Nous ne lui attribuons pas la valeur de 0,8 po indiquée pour les capacités supérieures.

Une validation documentaire reste nécessaire avant le calcul définitif du réseau : une fiche de soumission complémentaire portant les mêmes références indique, pour sa part, 0 à 0,15 po de colonne d’eau de pression statique externe. Ces indications ne doivent pas être considérées comme interchangeables sans confirmation de leur portée et des conditions applicables.

Nous faisons donc confirmer la donnée à employer et la relation entre pression et débit avant d’approuver le tracé. Cette précaution est particulièrement importante lorsqu’un propriétaire souhaite conserver des conduits existants ou desservir des pièces éloignées.

Quatre débits publiés et un confort sonore à évaluer dans la pièce

Le tableau YORK présente quatre débits, du plus fort au plus faible : 588, 529, 412 et 382 CFM, soit des pieds cubes d’air par minute. Les pressions sonores intérieures correspondantes sont de 40, 39, 36 et 28 dB(A). Le niveau minimal de 28 dB(A) ne représente donc pas toutes les vitesses de fonctionnement.

À l’extérieur, le DHR18CSB21S est annoncé à 56 dB(A) dans le catalogue.

Nous discutons du confort sonore avec l’emplacement des grilles et de l’appareil. Le parcours de reprise compte aussi : un retour directement relié au ventilateur peut transmettre son bruit vers l’espace habité. Pour une chambre, nous souhaitons ainsi examiner le réseau avant de promettre un résultat à partir d’une seule valeur de brochure.

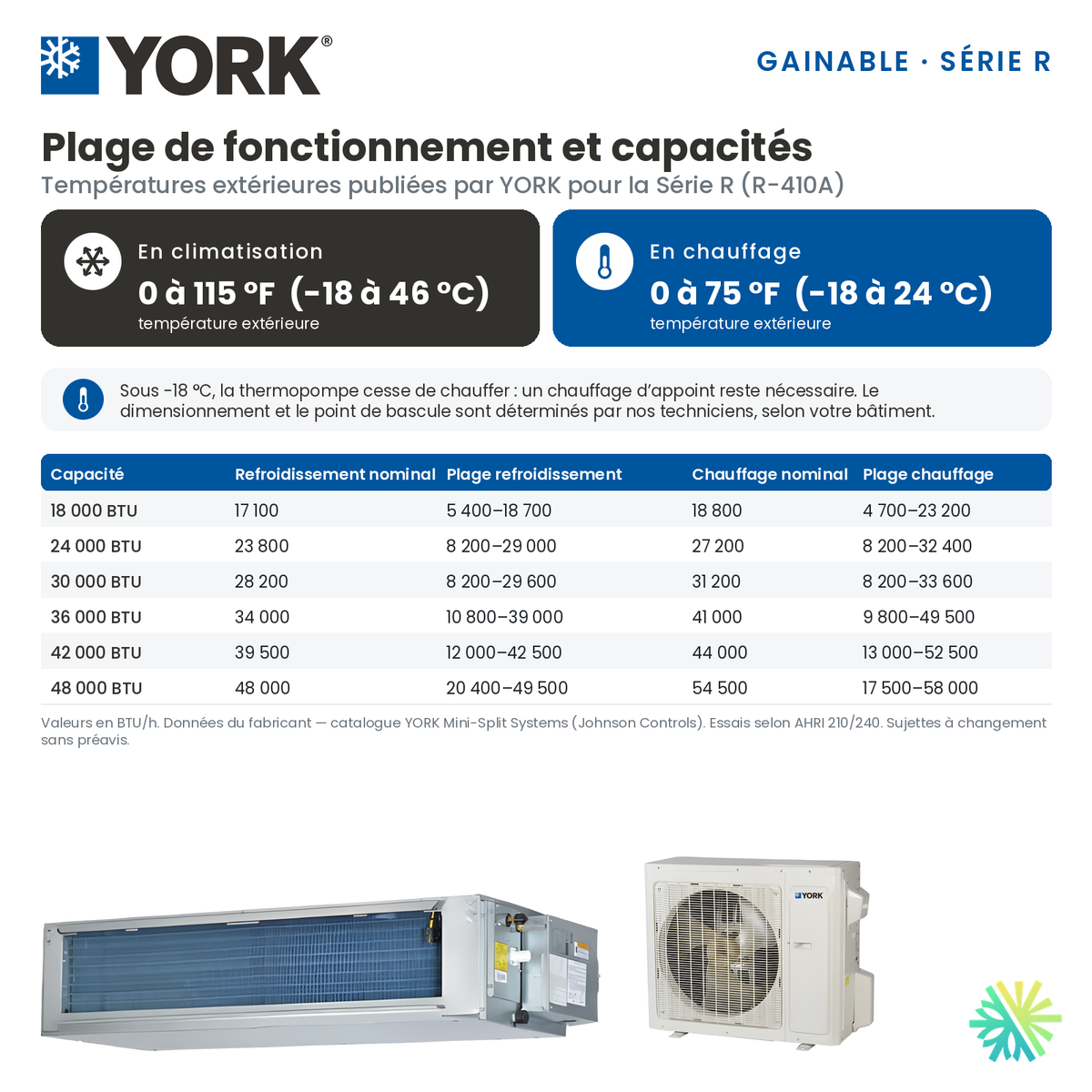

Le chauffage jusqu’à −18 °C, dans les limites documentées

Le groupe extérieur possède une plage de fonctionnement annoncée de −18 à 24 °C en chauffage. Cette limite basse ne signifie pas que la thermopompe conserve sa capacité nominale à −18 °C.

Le tableau du gainable publie 18 800 BTU/h en chauffage nominal, avec des conditions d’essai comprenant une température extérieure d’environ 8 °C. Nous distinguons cette mesure des performances en grand froid.

Notre fiche commerciale indique également que cette combinaison n’est certifiée ni ENERGY STAR ni ENERGY STAR pour climat froid. Nous définissons donc le rôle du chauffage existant dès l’étude du projet. La brochure ne fournit pas de tableau détaillé de capacité ou de coefficient de performance à −15 °C permettant d’affirmer que ce système couvrira, à lui seul, les besoins hivernaux du bâtiment.

Une commande filaire comprise et une option WiFi à préciser

La page consacrée au gainable présente la commande filaire DWCR de série. Nous retenons cette information propre au produit, plutôt que de lui attribuer automatiquement la télécommande infrarouge montrée avec d’autres unités de la Série R.

Pour des besoins de programmation plus élaborés, le catalogue décrit également la DWCR2, avec une programmation sur sept jours et huit événements par jour, ainsi que des fonctions de verrouillage. Sa sélection doit être précisée dans l’offre.

Le WiFi figure en option sur notre fiche commerciale. Toutefois, la brochure ne confirme pas de module WiFi propre à cette combinaison; sa présentation de l’application EWPE vise les séries P, X et Z. Nous demandons donc une confirmation de compatibilité avant d’inclure une interface ou de promettre des fonctions à distance.

Une installation gainable qui tient compte des conduits, des accès et de l’entretien

Prévoir plus que l’encombrement du boîtier

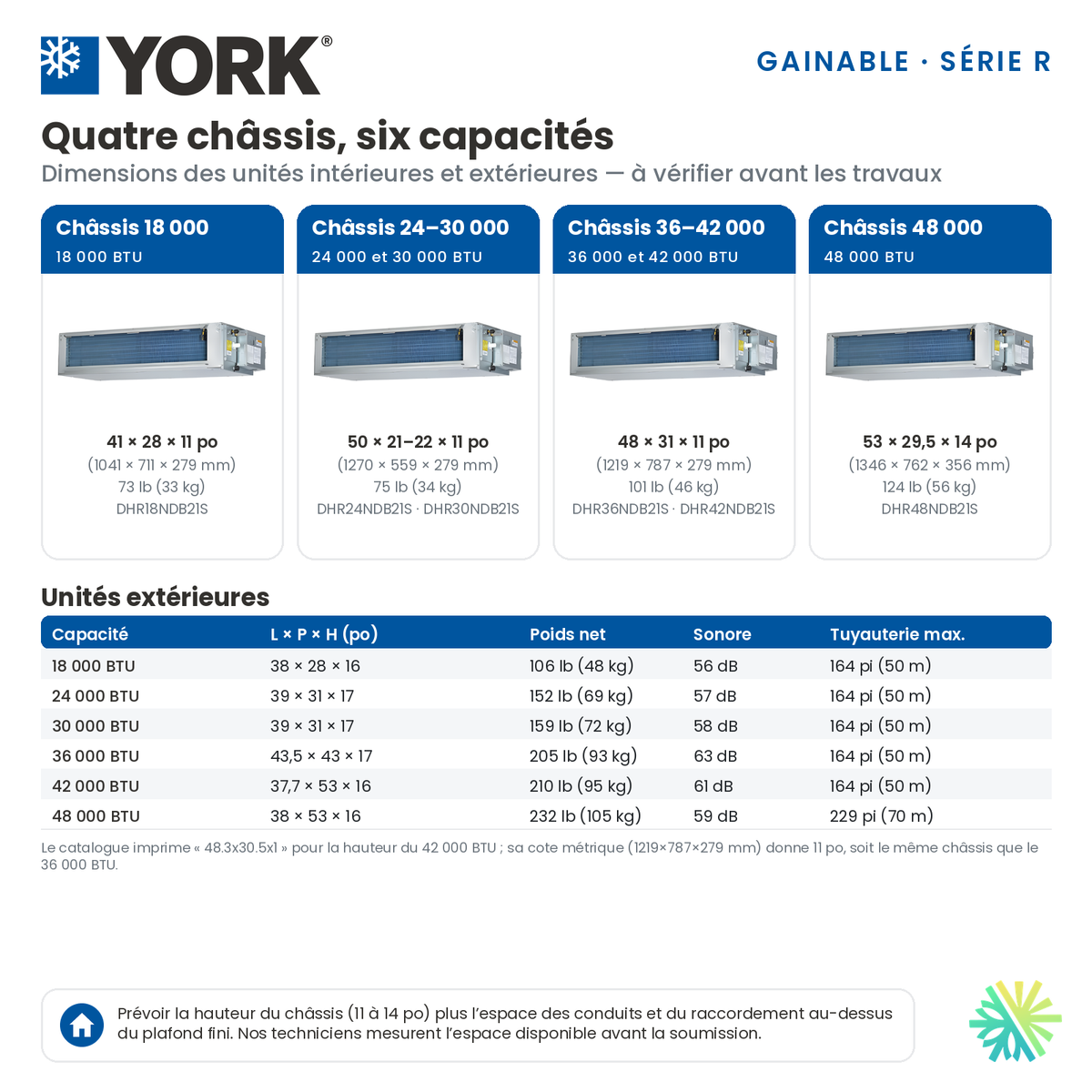

L’unité intérieure mesure 41 × 28 × 11 po, dans l’ordre largeur × profondeur × hauteur, selon le catalogue. Son poids net est indiqué à 73 lb, soit environ 33 kg.

Nous utilisons ces dimensions pour une première étude d’intégration, pas comme une réservation suffisante à elle seule. Notre préparation doit aussi prévoir les raccordements, les transitions de conduits et l’accès aux composants à entretenir.

Pour le groupe extérieur, les cotes publiées sont 38 × 28 × 16 po. Nous faisons confirmer l’orientation des dimensions, les supports et les dégagements à partir du plan applicable avant d’arrêter son emplacement.

Dans une rénovation à Montréal ou à Longueuil, nous demandons idéalement des photos du plafond ouvert et des passages envisagés. Nous pouvons alors discuter des contraintes réelles avant que les finitions ne limitent les possibilités.

Deux alimentations électriques distinctes

Le fabricant précise que les unités intérieure et extérieure nécessitent des alimentations séparées. L’ensemble fonctionne en 208/230 V, monophasé, 60 Hz, ce qui précise la mention « 220 V » de notre fiche commerciale.

Les valeurs intérieures figurent dans le tableau spécifique au gainable.

Nous faisons préciser les circuits nécessaires dans la soumission. Le professionnel responsable doit valider les conducteurs et les protections selon les plaques signalétiques et les exigences applicables. Nous ne résumons pas cette installation à un seul raccordement extérieur de 25 A.

Distinguer la tuyauterie frigorifique des conduits d’air

Le système utilise du R-410A, avec une conduite liquide de 1/4 po et une conduite de gaz de 1/2 po. Le catalogue annonce une longueur totale maximale de tuyauterie de 164 pi, soit 50 m, ainsi qu’un dénivelé maximal de 49,2 pi, soit 15 m.

Ces limites concernent les raccordements frigorifiques entre les appareils. Elles ne constituent pas une autorisation de réaliser un réseau de distribution d’air de 50 mètres. Les conduits d’air doivent être étudiés séparément, selon leur tracé, leurs dimensions et la pression disponible.

Nous distinguons aussi une limite technique d’une longueur incluse au prix. Les passages supplémentaires, les accès difficiles et la dissimulation des raccordements doivent être décrits dans l’offre.

Organiser l’évacuation des condensats

La pompe à condensats interne fait partie des caractéristiques annoncées de l’unité gainable. Le raccordement de drainage intérieur est indiqué à 1 po de diamètre extérieur.

Nous prévoyons le trajet d’évacuation avant de fermer le plafond. La brochure ne précise pas, dans cette présentation, la hauteur de relevage admissible de la pompe; nous faisons confirmer cette limite dans les instructions applicables.

Nous souhaitons également que le propriétaire sache où se trouvent l’accès de service et les éléments du drainage. Un appareil dissimulé doit rester accessible pour une inspection, sans dépendre d’une ouverture improvisée dans une finition neuve.

Deux chantiers AirGreen qui illustrent notre approche

À Îles-Laval : intégrer un gainable dans une cavité existante

Lors d’un chantier à Îles-Laval, nous avons installé un GREE All Match Slim Duct R32 dans un plafond déjà ouvert. La structure de bois, l’isolant et l’espace disponible imposaient de travailler simultanément sur l’orientation de l’appareil, les raccordements et les accès futurs. Notre compte rendu décrit également l’attention portée au retour d’air, aux transitions et à l’étanchéité des conduits.

Le résultat documenté est un système de chauffage et de climatisation intégré à la structure, avec une présence visuelle limitée dans l’espace habité. Ce chantier concernait un équipement GREE, et non cette YORK; nous en retenons une expérience d’intégration, pas une mesure de performance de la Série R.

Pour votre projet, nous appliquons la même question de préparation : comment installer l’ensemble proprement tout en conservant les accès nécessaires après les finitions?

À Longueuil : traiter le réseau en même temps que l’équipement

Dans un immeuble multifonctionnel de Longueuil, notre projet de modernisation d’une installation de ventilation comprenait l’adaptation des conduits et leur équilibrage. Le diagnostic initial relevait notamment des débits déséquilibrés, du bruit et des fuites. Le compte rendu rapporte que les gestionnaires ont apprécié la propreté des interventions et la transparence du suivi.

Il s’agissait d’une installation commerciale différente du gainable YORK présenté ici. L’enseignement reste pertinent : nous devons examiner le réseau lorsqu’un problème de confort accompagne un remplacement, plutôt que d’attribuer automatiquement toutes les difficultés à l’ancien appareil.

Une mise en service qui vérifie aussi la distribution

Pour un système gainable, nous recommandons d’inscrire clairement les vérifications suivantes dans la portée des travaux :

1. Étanchéité et préparation du circuit frigorifique, avec essai sous pression et mise sous vide selon les procédures applicables.
2. Vérification de la charge et des commandes, en fonction de l’installation réelle.
3. Mesure du débit et de la pression statique, avec examen de la distribution et des fuites éventuelles du réseau.
4. Essais du drainage et présentation du fonctionnement, avant la remise des documents au propriétaire.

Les contrôles du circuit frigorifique, de la pression statique, du débit et des fuites de conduits font partie des pratiques de mise en service décrites par le Pacific Northwest National Laboratory.

Nous souhaitons que la fin des travaux apporte davantage qu’un appareil qui démarre : les réglages et les observations doivent permettre de comprendre le fonctionnement de l’installation.

Un entretien facilité par les choix faits au départ

Nous prévoyons l’accès à la filtration dès la conception. Selon la configuration du retour, un filtre placé à une grille accessible peut simplifier l’entretien par rapport à un filtre situé près d’un appareil difficile à atteindre. Ce choix doit être étudié avec le réseau.

La brochure fournie ne fixe pas de fréquence de nettoyage propre au DHR18NDB21S. Nous remettons donc les indications correspondant au filtre effectivement installé et aux instructions du fabricant, sans supposer que tous les filtres peuvent être lavés.

Pour préparer un appel de service AirGreen, nous demandons de noter les pièces touchées, le mode choisi et tout code affiché. Un changement de bruit, un faible soufflage ou une différence de température apparue après une modification du mobilier mérite d’être décrit précisément.

En présence d’eau au plafond, d’une odeur de brûlé ou de déclenchements électriques répétés, nous recommandons d’arrêter l’appareil et de demander une intervention professionnelle, plutôt que de multiplier les redémarrages.

Un budget lisible, sans garantie ou subvention présumée

Les travaux doivent être détaillés

Nous chiffrons le projet en distinguant l’équipement, les conduits, les grilles, le retour d’air, la filtration, les raccordements et les commandes. Nous précisons aussi les ouvertures, les accès techniques, le retrait éventuel d’un ancien système et les finitions incluses.

Chez AirGreen, nous proposons une estimation gratuite sur place et transmettons une offre finale avant le début des travaux. L’intérêt d’une visite est particulièrement concret pour un gainable : nous pouvons examiner ce qui sera caché derrière le plafond autant que ce qui restera visible dans les pièces.

La formule 10-10-0 s’accompagne de conditions

Notre fiche commerciale présente 10 ans sur le compresseur, 10 ans sur les pièces et aucune main-d’œuvre incluse dans cette formule. Le catalogue distingue une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces, puis une couverture prolongée résidentielle de 10 ans sur le compresseur et les pièces, avec enregistrement.

Une protection comprenant la main-d’œuvre est également présentée avec achat d’une garantie supplémentaire et enregistrement, pour les applications résidentielles. Nous faisons confirmer les conditions applicables à l’équipement vendu, notamment lorsque le projet est commercial.

LogisVert doit être vérifié avant toute déduction

Hydro-Québec indique que les thermopompes installées à compter du 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles à une aide financière LogisVert.

Puisque notre fiche présente cette combinaison comme non certifiée, nous ne déduisons pas une subvention LogisVert de son budget sur cette base. Lorsque l’aide financière influence le choix, nous proposons de comparer les coûts installés avec ceux d’une combinaison dont l’admissibilité a été confirmée.

Préparer votre installation gainable avec AirGreen

Nous évaluons le YORK Série R de catégorie 18 000 BTU pour sa capacité documentée, sa distribution par conduits et les possibilités d’intégration dans votre bâtiment. Notre proposition doit préciser les pièces visées, le chauffage conservé, les accès d’entretien et les travaux nécessaires.

Préparez quelques photos de l’espace à desservir, du plafond, du panneau électrique et de l’emplacement extérieur envisagé. Ces renseignements nous aideront à construire une soumission adaptée, plutôt qu’une estimation fondée uniquement sur le nombre de BTU.

Contactez AirGreen au 514-316-2973 ou à sales@airgreen.ca pour faire évaluer votre projet de climatiseur gainable à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud, et obtenir votre soumission.
