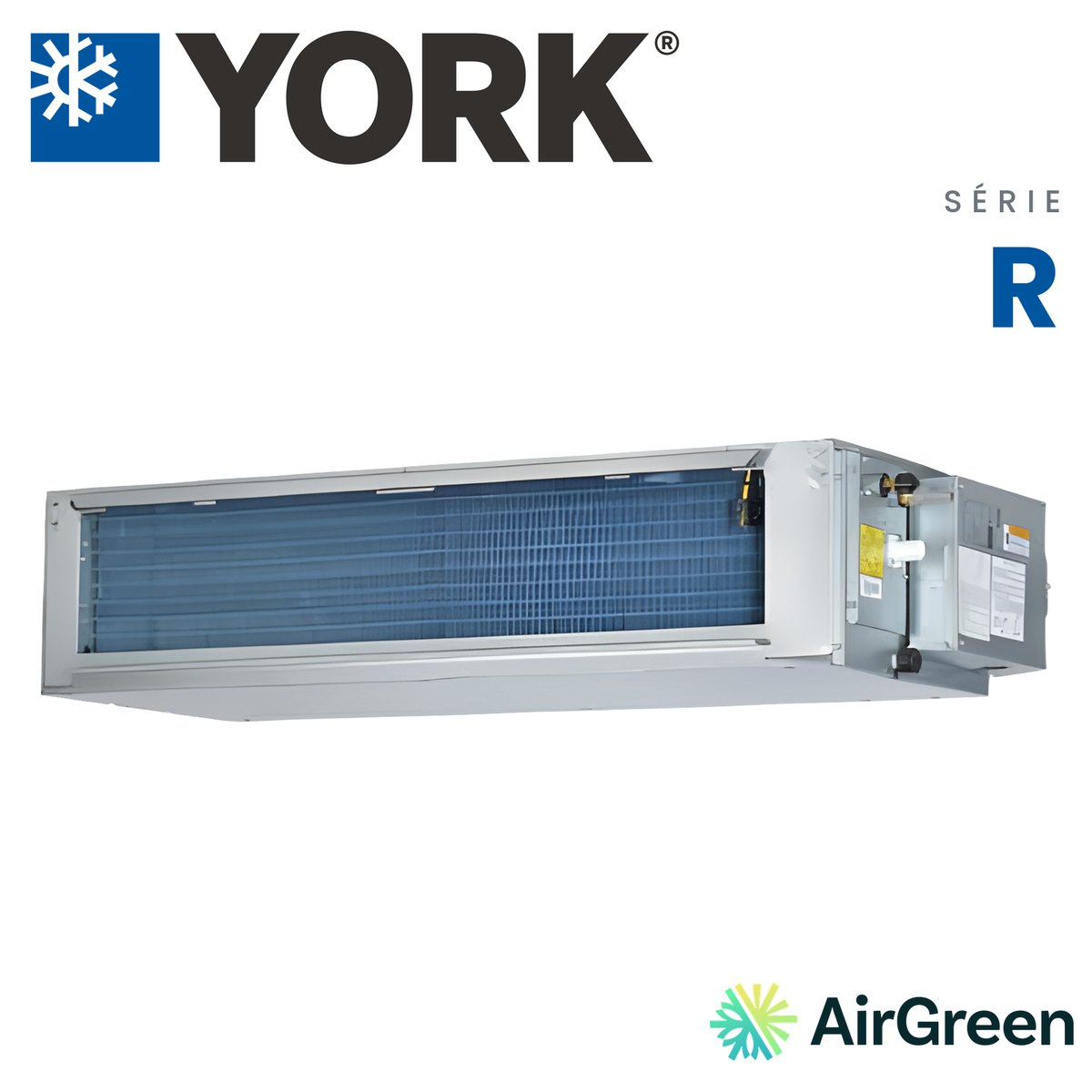

Climatiseur Gainable YORK Série R 20 SEER | 24000 BTU

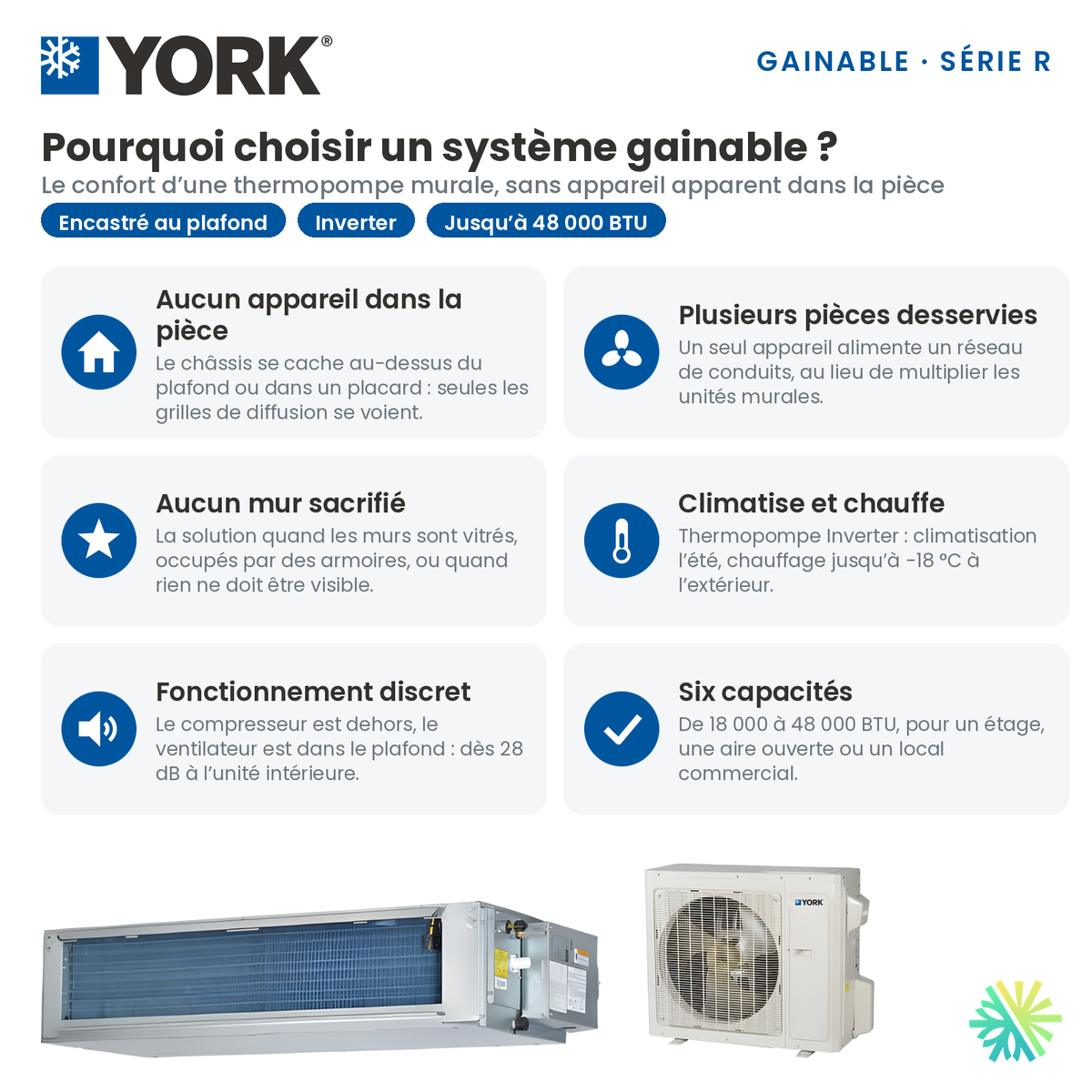

Un appareil dissimulé, des grilles placées là où le confort est nécessaire

Pour climatiser un étage sans installer une unité murale dans chaque pièce, nous pouvons envisager une solution gainable. Le principe consiste à dissimuler l’appareil intérieur dans un espace technique, puis à acheminer l’air vers des grilles intégrées au plafond ou aux murs. YORK prévoit précisément cette configuration pour son unité DHR24NDB21S, conçue pour être installée au-dessus d’un plafond suspendu ou dans un espace de rangement technique approprié.

Chez AirGreen, nous abordons un projet de climatisation gainable à Montréal, Laval ou sur la Rive Sud en dessinant d’abord le parcours de l’air. Nous cherchons où installer les sorties, comment organiser le retour vers l’appareil et quels accès conserver pour l’entretien. Cette réflexion permet de discuter du résultat attendu dans les pièces, et pas seulement de l’emplacement du caisson.

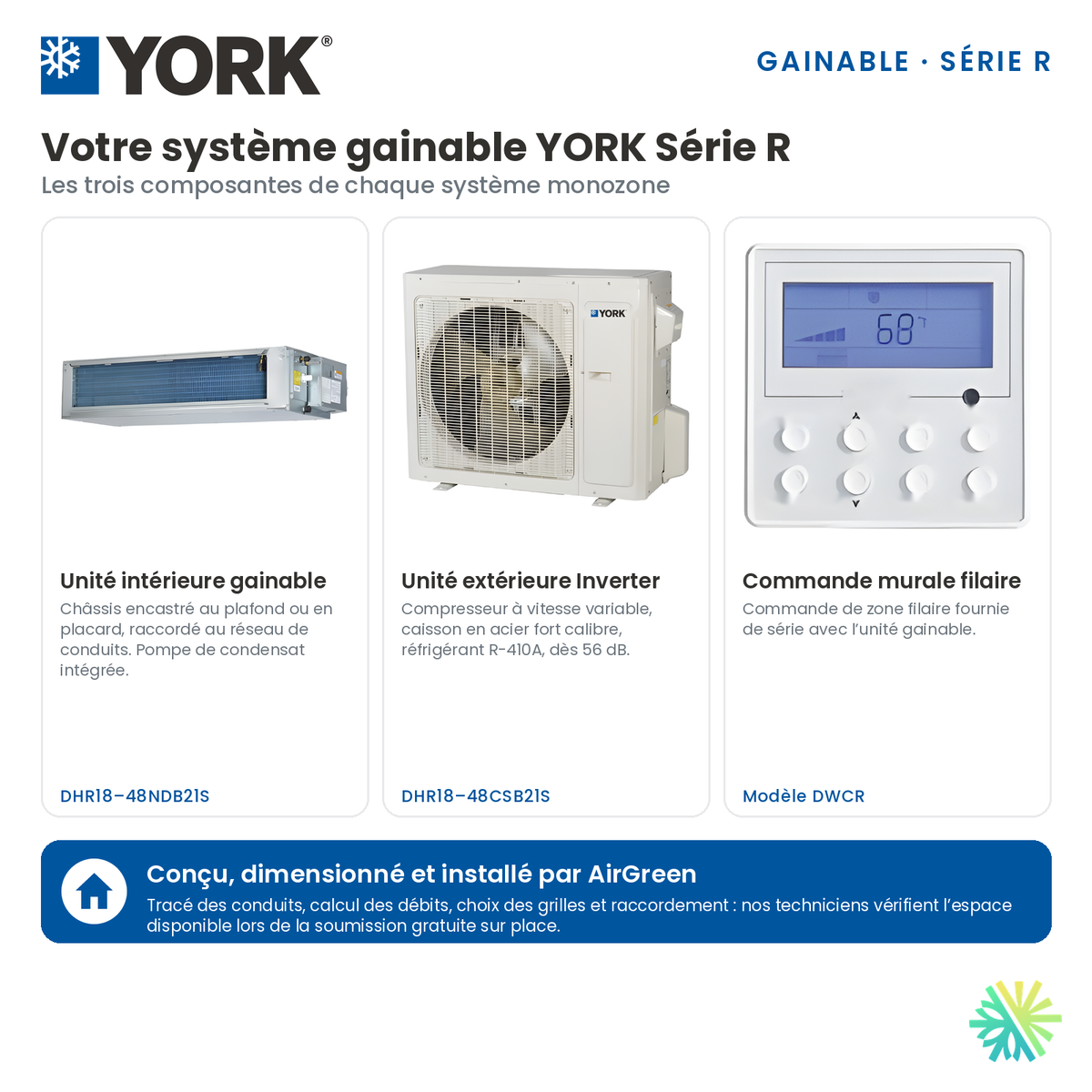

Sous l’appellation commerciale Climatiseur Gainable YORK Série R 24 000 BTU, nous présentons un ensemble qui assure également le chauffage : le catalogue classe cette configuration parmi les thermopompes, avec des capacités publiées dans les deux modes.

Le rendement de cette combinaison est de 16 SEER

La désignation « Série R 20 SEER » correspond à une gamme annoncée jusqu’à 20 SEER. Pour la combinaison gainable de 24 000 BTU, le tableau de la page 19 du catalogue YORK indique toutefois 16 SEER, 10,65 EER et 10 HSPF. Nous utilisons ces valeurs propres au modèle pour présenter ses performances.

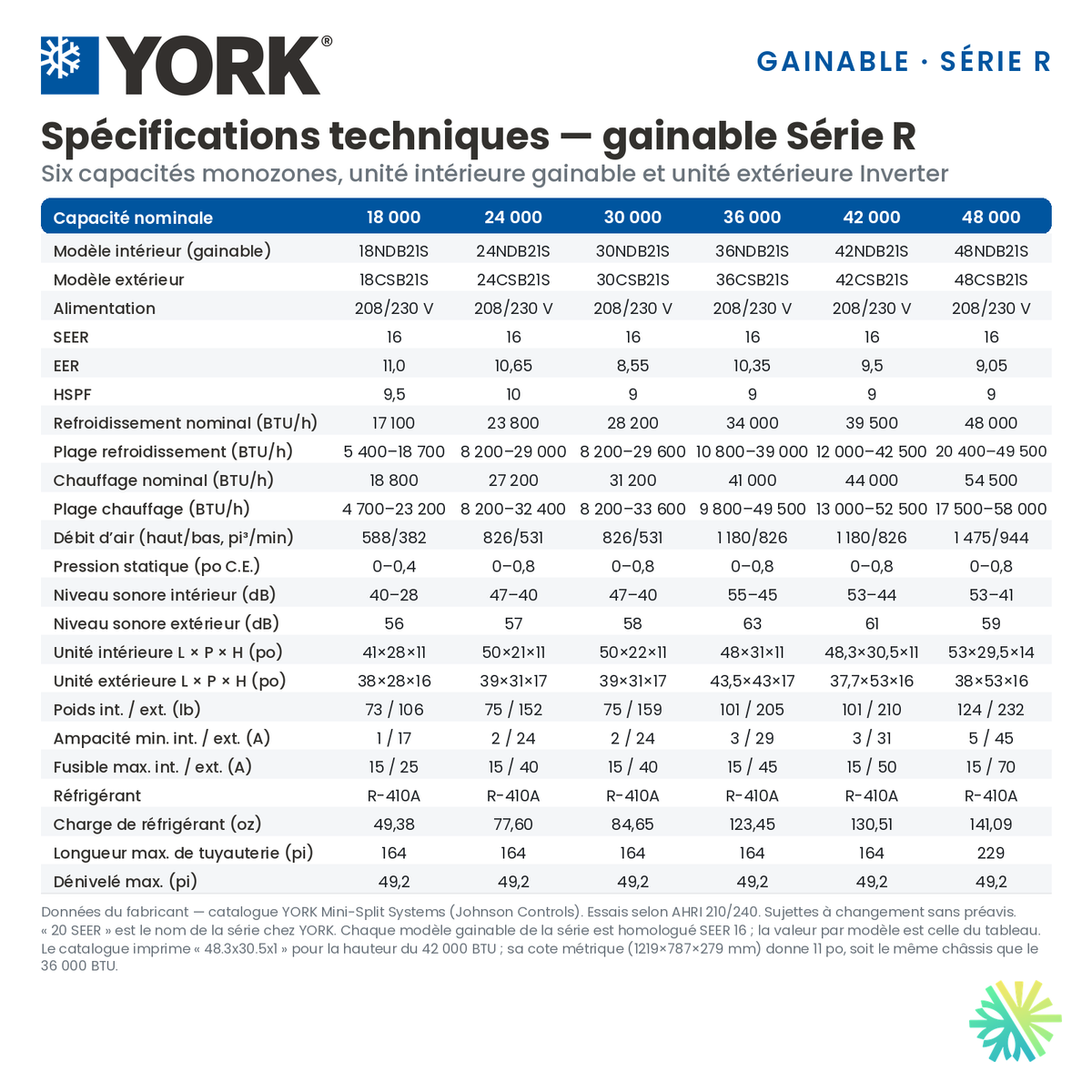

Nous distinguons également la catégorie commerciale de 24 000 BTU de la capacité nominale de refroidissement publiée, qui est de 23 800 BTU/h. Voici les données essentielles pour identifier l’ensemble :

Ces caractéristiques proviennent des tableaux consacrés au groupe extérieur et à l’unité gainable. Les capacités minimales et maximales ne représentent pas une production garantie à toutes les températures extérieures.

Notre fiche commerciale indique la référence AHRI 8578433. Nous recommandons de conserver cette référence avec les deux numéros de modèle lorsque vous comparez des propositions. Nous reprenons par ailleurs les indices publiés, SEER, EER et HSPF, sans les rebaptiser SEER2, EER2 ou HSPF2.

Un compresseur modulant, à sélectionner selon les besoins du bâtiment

La Série R utilise un compresseur à vitesse variable commandé par onduleur. YORK présente cette modulation comme un moyen d’adapter le fonctionnement et de limiter les démarrages et arrêts brusques des systèmes conventionnels.

Cette caractéristique ne dispense pas d’un dimensionnement approprié. Un équipement trop petit ou trop grand pour l’espace peut compromettre le confort recherché; la sélection doit donc correspondre aux besoins du bâtiment.

Pour préparer notre recommandation, nous demandons notamment le plan des pièces, les surfaces vitrées, leur orientation, la hauteur des plafonds et les problèmes observés avec le chauffage ou la climatisation existants. Nous voulons aussi savoir si les portes des chambres restent fermées la nuit et si certaines pièces servent quotidiennement au télétravail. Ces informations nous aident à définir les priorités du projet, sans promettre une superficie universelle couverte par « 24 000 BTU ».

Un débit maximal de 826 pi³/min à répartir dans le réseau

La fiche du DHR24NDB21S présente quatre niveaux de ventilation. Le débit et la pression sonore intérieure évoluent ensemble selon le réglage.

Les 826 CFM désignent le débit total publié pour l’unité, et non un débit disponible à chaque grille. Nous devons répartir l’air entre les différentes branches du réseau selon les besoins retenus.

Nous ne présentons pas non plus 40 dB(A) comme un niveau sonore constant. Cette valeur correspond au régime le plus lent du tableau. Pour une installation près de chambres, nous examinons donc les réglages de ventilation en même temps que l’implantation du caisson et des grilles.

La pression statique : le point à vérifier avant de multiplier les conduits

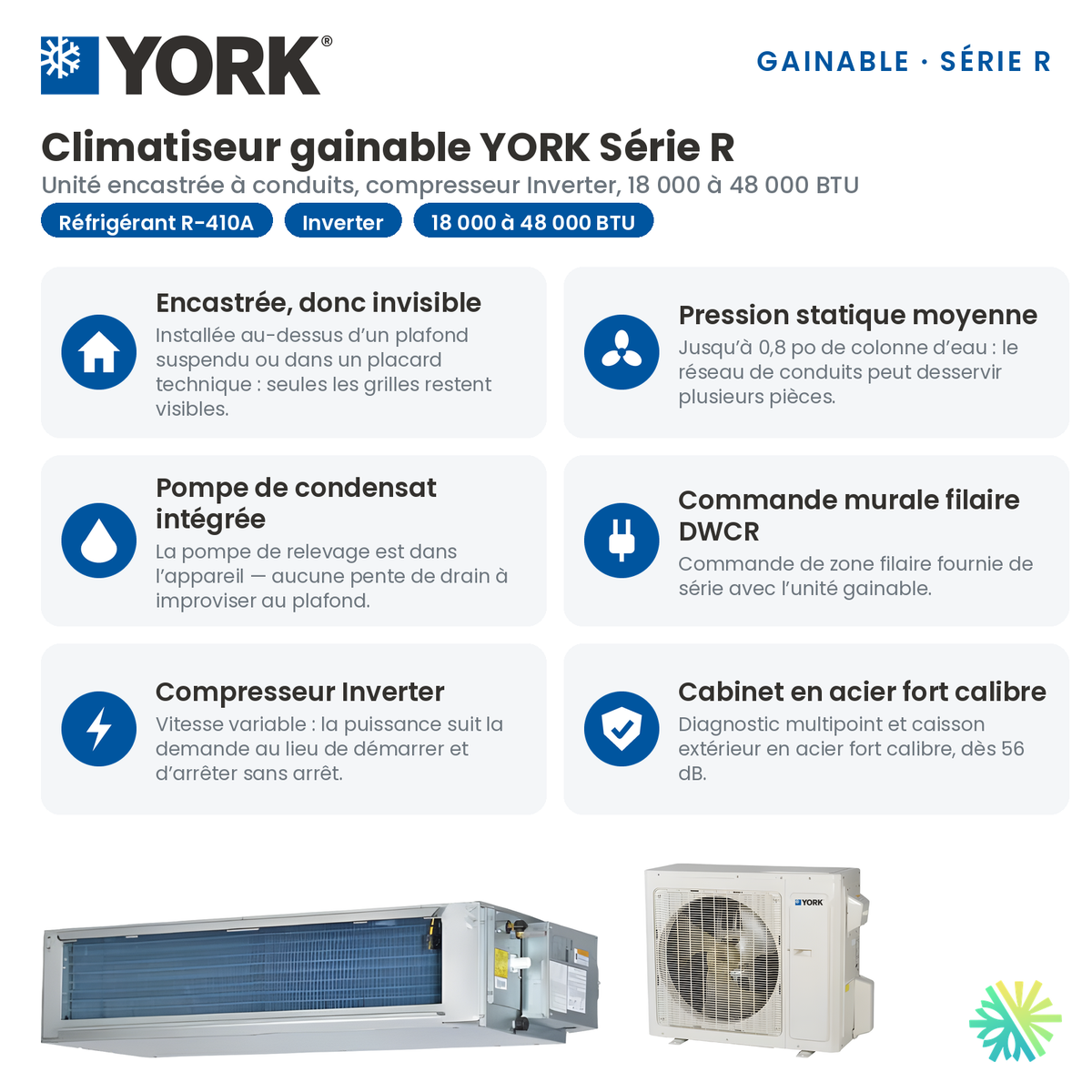

YORK décrit ce gainable comme une unité à pression statique moyenne et publie une plage de 0 à 0,8 po de colonne d’eau. Cette caractéristique mérite une attention particulière lors de la conception du réseau.

La pression du réseau influence le débit d’air et la consommation du ventilateur. Des travaux expérimentaux publiés par le département américain de l’Énergie montrent notamment l’importance de tenir compte de cette pression et de la conception des caissons de distribution lorsqu’on évalue un système avec conduits.

Dans notre étude, nous considérons donc les longueurs, les changements de direction, les transitions et les grilles comme un ensemble. Nous ne fixons pas le nombre de sorties uniquement selon le nombre de pièces.

Le tableau du catalogue ne fournit pas de courbe complète reliant débit et pression. Nous ne pouvons donc pas en déduire que les 826 pi³/min seront maintenus à la limite de 0,8 po de colonne d’eau. La validation du réseau doit s’appuyer sur les données de ventilation correspondant à l’appareil.

Plusieurs pièces desservies ne signifient pas plusieurs températures indépendantes

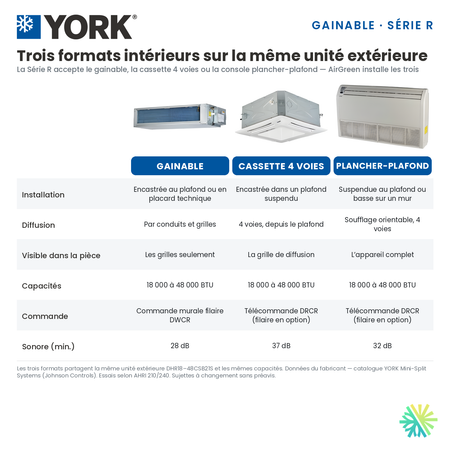

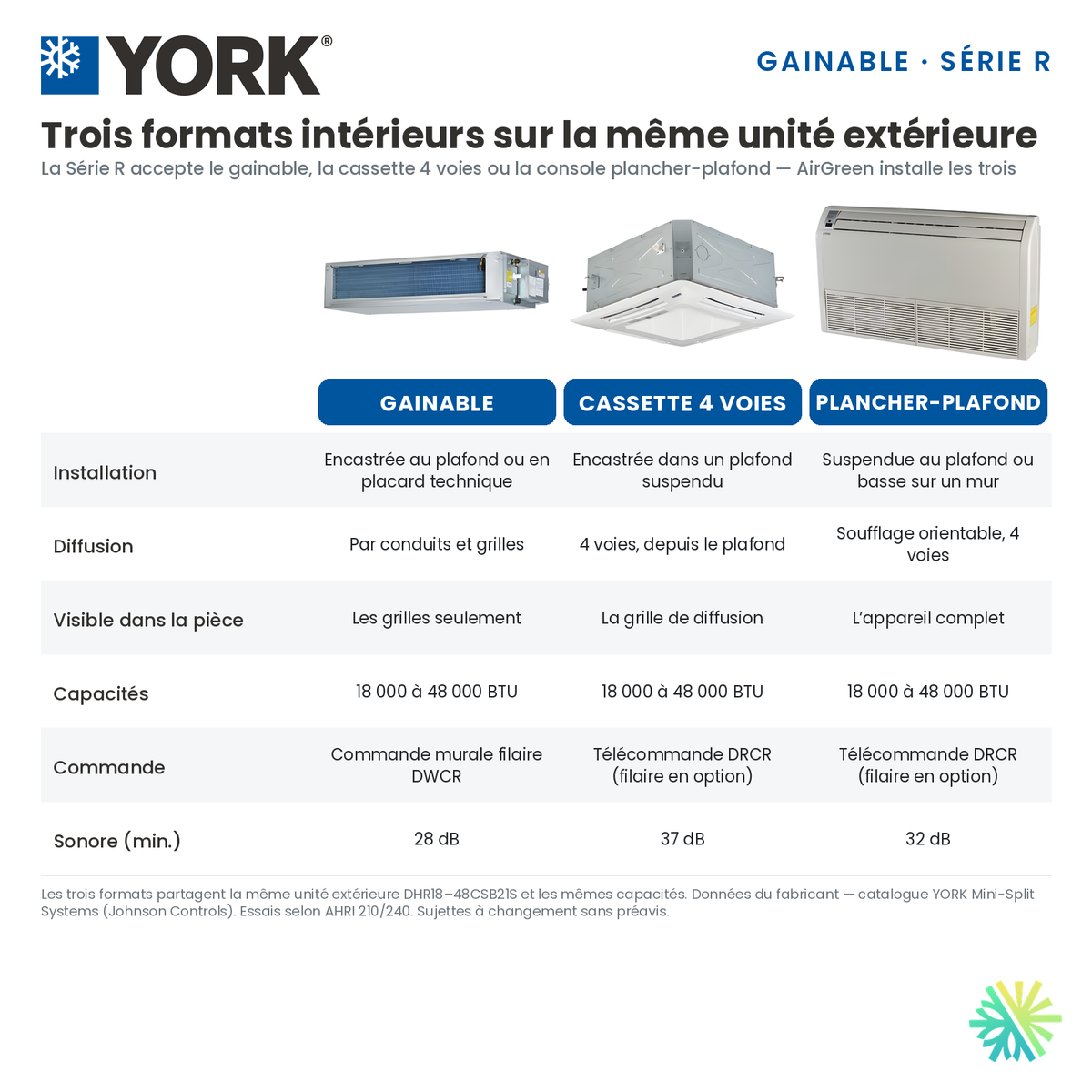

Cette Série R appartient aux systèmes monozones, avec une unité extérieure associée à une unité intérieure. La présence de plusieurs grilles ne crée pas automatiquement une régulation indépendante pour chaque pièce.

Prenons un scénario de conception pour un étage comprenant deux chambres et un bureau. Nous pourrions étudier une branche de soufflage pour chaque espace, puis vérifier le trajet de retour de l’air lorsque les portes sont fermées. Nous discuterions également des attentes de température : demander un bureau nettement plus frais que les chambres n’est pas le même besoin que rechercher une consigne commune sur l’étage.

En complément du catalogue, le manuel d’installation YORK représente un réseau comprenant le soufflage, le retour d’air, la filtration et les raccordements au caisson. Nous intégrons donc la reprise d’air à la conception dès le départ, plutôt que de la traiter comme un détail après le choix des grilles.

Chauffage jusqu’à −18 °C : préciser ce que cette limite signifie

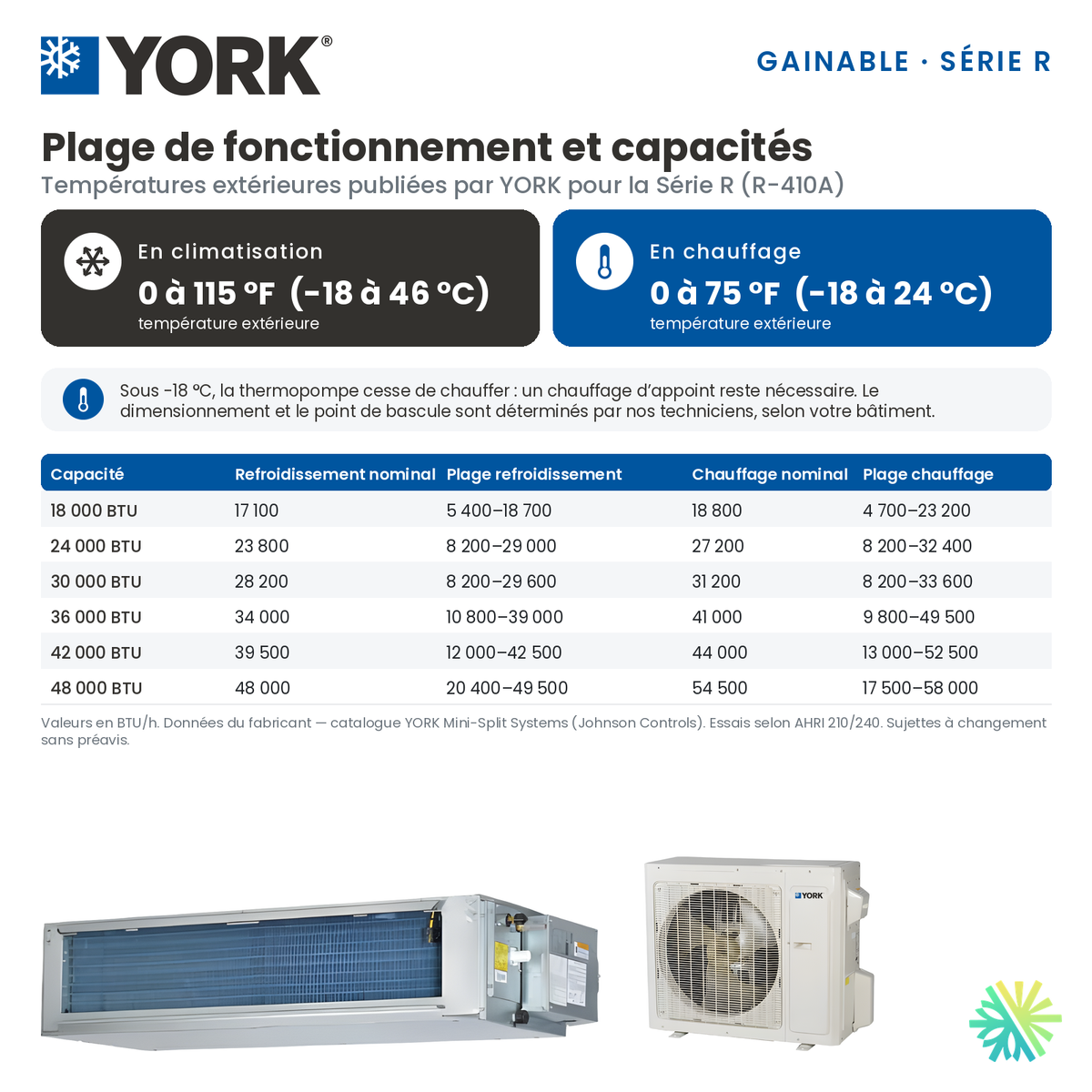

Pour l’unité extérieure DHR24CSB21S, la plage de fonctionnement annoncée est de −18 à 24 °C en chauffage et de −18 à 46 °C en climatisation.

Nous ne confondons pas la limite de −18 °C avec la capacité nominale de 27 200 BTU/h. Les conditions d’essai en chauffage indiquées dans le catalogue utilisent une température extérieure d’environ 8 °C. Le tableau ne précise pas la capacité ni le coefficient de performance à −15 °C ou à −18 °C.

Pour un projet hivernal, nous demandons donc que le rôle du chauffage existant soit défini dans l’évaluation. Nous ne proposons pas de retirer des plinthes ou une autre source de chaleur simplement parce que le gainable possède un mode chauffage. Notre fiche identifie d’ailleurs cette combinaison comme non certifiée pour climat froid.

Préparer une installation gainable qui restera accessible après les finitions

L’expérience AirGreen aux Îles-Laval : intégrer le caisson sans condamner son accès

Dans une réalisation publiée aux Îles-Laval, nous avons installé un GREE All Match Slim Duct R32 dans une cavité de plafond déjà ouverte. La structure de bois, l’isolant et les passages existants limitaient l’espace disponible. Nous avons étudié l’orientation du caisson, les raccordements, le drainage et les accès nécessaires au suivi de l’équipement.

Le résultat recherché était une installation de chauffage et de climatisation intégrée à la maison, sans multiplier les appareils muraux visibles. Ce chantier concernait un GREE, et non le YORK présenté ici. Il illustre néanmoins une décision importante pour tout projet gainable : nous devons réserver l’espace des conduits et du service en même temps que celui de l’appareil.

Pour votre projet YORK, nous proposons cette même réflexion avant de déterminer les ouvertures et les travaux de finition.

Les dimensions du caisson ne suffisent pas à définir le faux plafond

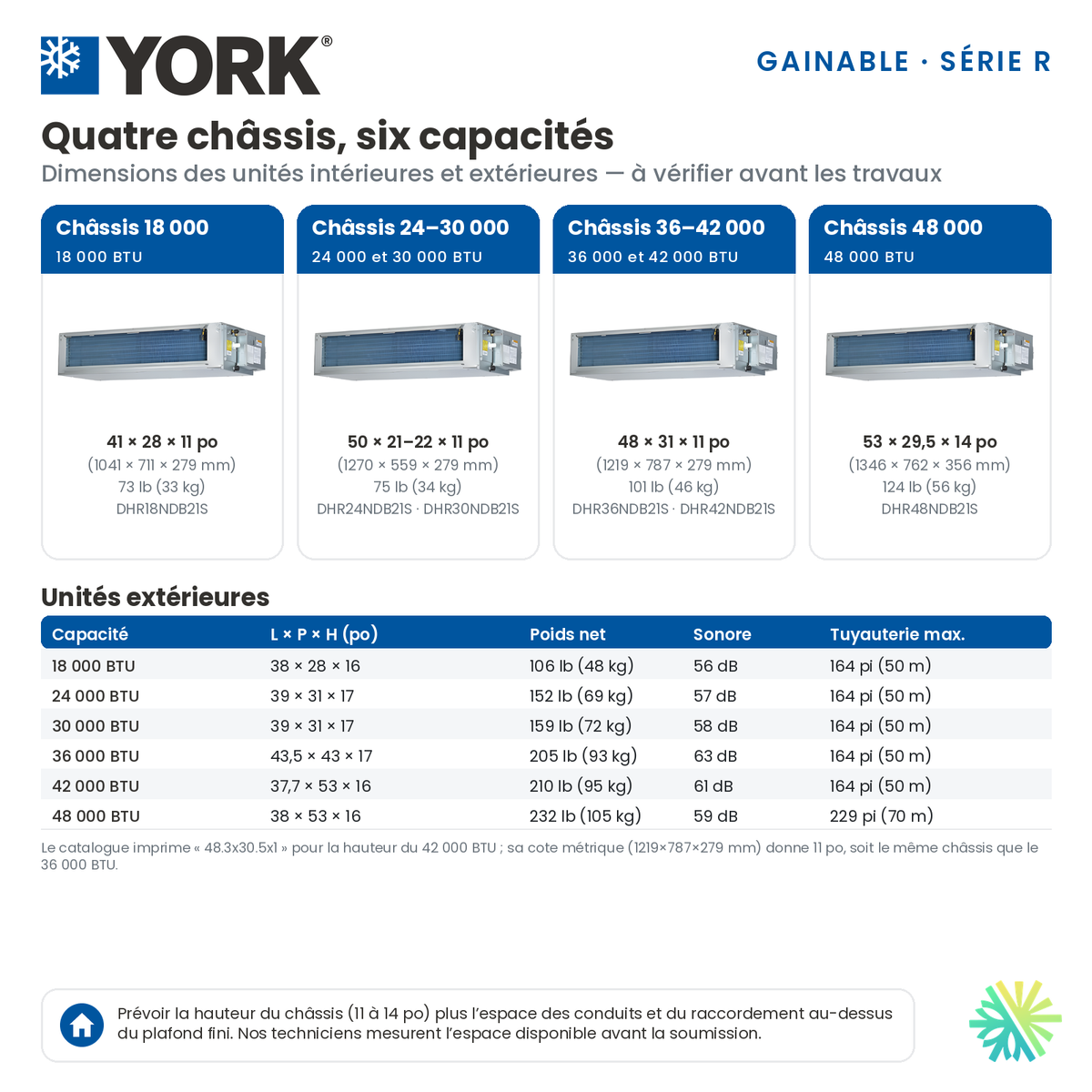

Notre fiche et la colonne du catalogue consacrée au gainable de 24 000 BTU indiquent 50 × 21 × 11 po. Une réserve mérite d’être signalée : le catalogue imprime aussi 1 270 × 559 × 279 mm, dont la profondeur ne concorde pas exactement avec les 21 pouces annoncés. Nous faisons donc confirmer le plan coté du matériel prévu avant de valider un espace serré.

Pour l’unité extérieure, les cotes publiées sont 39 × 31 × 17 po, dans l’ordre du catalogue. Nous ne les utilisons pas seules pour fixer l’orientation, les dégagements ou les points de support.

Dans notre proposition d’aménagement, nous réservons aussi le passage des raccordements, l’accès à la filtration et une ouverture de service adaptée. Nous souhaitons que l’entretien puisse être organisé sans devoir défaire une finition complète.

Deux alimentations électriques distinctes à prévoir

Le catalogue précise une alimentation de 208/230 V, monophasée, 60 Hz, et indique que les unités intérieure et extérieure nécessitent des sources d’alimentation distinctes. La mention simplifiée « 220 V » ne décrit donc pas à elle seule tous les travaux à prévoir.

Les valeurs extérieures et intérieures proviennent de leurs tableaux respectifs. Elles servent à la préparation des circuits et des protections; nous ne les présentons pas comme une consommation permanente.

Nous faisons valider le câblage selon les plaques signalétiques et les conditions du chantier. Dans une comparaison de soumissions, nous conseillons de vérifier que l’évaluation électrique couvre bien les deux appareils, et non uniquement le groupe extérieur.

Distinguer les conduites frigorifiques des conduits d’air

La liaison frigorifique utilise une conduite liquide de 3/8 po et une conduite de gaz de 5/8 po. YORK publie une longueur totale maximale de 50 mètres et une différence de hauteur maximale de 15 mètres entre les unités.

Ces limites concernent les conduites de réfrigérant, pas la longueur permise du réseau de distribution d’air. Nous étudions séparément ces deux parcours : le premier relie les appareils; le second dessert les pièces.

Le gainable comprend également une pompe interne de condensat, et son tableau indique un raccord de drainage de 1 po de diamètre extérieur. Le catalogue ne précise pas, sur cette page, toutes les contraintes de relevage de la pompe. Nous faisons confirmer le parcours d’évacuation dans la documentation d’installation applicable.

Une commande filaire de série, avec des options à préciser

Pour cette unité gainable, la page produit du catalogue présente le contrôleur filaire DWCR de série. Nous retenons cette indication propre au gainable plutôt que de lui attribuer automatiquement la télécommande d’une autre unité intérieure de la Série R.

Le catalogue décrit aussi le DWCR2 pour la Série R, avec une programmation sur sept jours, jusqu’à huit événements quotidiens et des fonctions de verrouillage. Nous pouvons étudier cet accessoire lorsque les horaires d’occupation justifient une programmation plus détaillée, sous réserve de compatibilité avec l’équipement livré.

Notre fiche indique le Wi-Fi en option. Nous faisons préciser le module, l’application et les fonctions disponibles dans l’offre. Nous ne promettons pas une commande par téléphone sur la seule base de la présence du mot Wi-Fi dans la fiche commerciale.

La mise en service doit inclure le réseau

Le manuel YORK prévoit la vérification des fuites aux raccordements et la mise sous vide du circuit. Ces contrôles accompagnent l’installation frigorifique; ils ne sont pas remplacés par un simple essai de soufflage.

Pour la partie gainable, nous proposons également de vérifier la distribution entre les sorties et les réglages retenus. Notre objectif est de remettre un système dont le fonctionnement est compris par les occupants, avec une identification claire de la commande, de la filtration et des accès.

À Longueuil, lors de la modernisation d’une centrale de ventilation d’un immeuble multifonctionnel, nous avions relevé des débits déséquilibrés, du bruit et des fuites dans les gaines existantes. Le chantier comprenait des adaptations du réseau et un équilibrage final. Cette intervention portait sur une installation commerciale différente, mais elle illustre pourquoi nous ne considérons pas les conduits existants comme automatiquement adaptés au nouvel équipement.

Entretenir un équipement caché sans l’oublier

Nous recommandons de repérer l’accès au filtre dès la réception des travaux et de suivre les consignes correspondant au système installé. Le manuel YORK relie notamment une protection antigel récurrente à des vérifications du filtre, de la sortie d’air et du retour. Nous évitons donc d’assimiler toute baisse de performance à un manque de réfrigérant.

Pour préparer un appel de service CVAC, nous demandons des observations précises : le problème touche-t-il une seule pièce ou toutes les sorties, apparaît-il dans un mode particulier, et un message s’affiche-t-il à la commande? Une photographie du code et une description du bruit sont utiles, sans démontage de l’appareil.

En présence de gouttes, d’une trace d’humidité ou d’un arrêt répété, nous recommandons une vérification technique plutôt qu’une succession de redémarrages.

Comparer le prix installé et la garantie réelle

Nous établissons le prix d’une installation gainable YORK selon le projet : équipement, commandes, réseau d’air, liaisons frigorifiques, drainage, électricité et adaptations du bâtiment. Nous proposons de faire préciser séparément les ouvertures et les finitions, surtout lorsque plusieurs métiers interviennent.

La garantie présentée dans notre fiche est de 10 ans pour le compresseur, 10 ans pour les pièces et aucune main-d’œuvre comprise dans l’indication 10-10-0. Une protection supplémentaire est indiquée comme possible.

Le catalogue distingue toutefois une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces de la couverture prolongée 10-10, liée à l’enregistrement en ligne pour les applications résidentielles admissibles. La formule incluant dix ans de main-d’œuvre nécessite l’achat d’une protection supplémentaire. Nous faisons préciser les conditions écrites selon l’usage résidentiel ou commercial et la couverture retenue.

Préparer le budget sans subvention présumée

Notre fiche identifie cette combinaison comme non certifiée ENERGY STAR®. Pour le programme résidentiel LogisVert, Hydro-Québec exige cette certification pour les thermopompes installées à compter du 26 novembre 2025 afin qu’elles puissent être admissibles à une subvention. Nous n’intégrons donc pas une aide financière non confirmée au prix net annoncé.

Lorsque la subvention constitue un critère déterminant, nous proposons de comparer les solutions sur leur coût total installé et leur admissibilité vérifiée, plutôt que sur le seul prix de l’unité.

Faites préparer votre projet gainable par AirGreen

Chez AirGreen, nous offrons une estimation gratuite sur place et des services d’installation et de suivi dans le Grand Montréal. Pour ce YORK, notre proposition doit préciser autant le réseau et les accès que les références de l’équipement.

Pour votre climatiseur gainable à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, contactez-nous au 514-316-2973 ou à sales@airgreen.ca. Préparez quelques photos du plafond et un plan des pièces à desservir : nous pourrons discuter des possibilités d’intégration et établir une soumission adaptée à votre projet.
