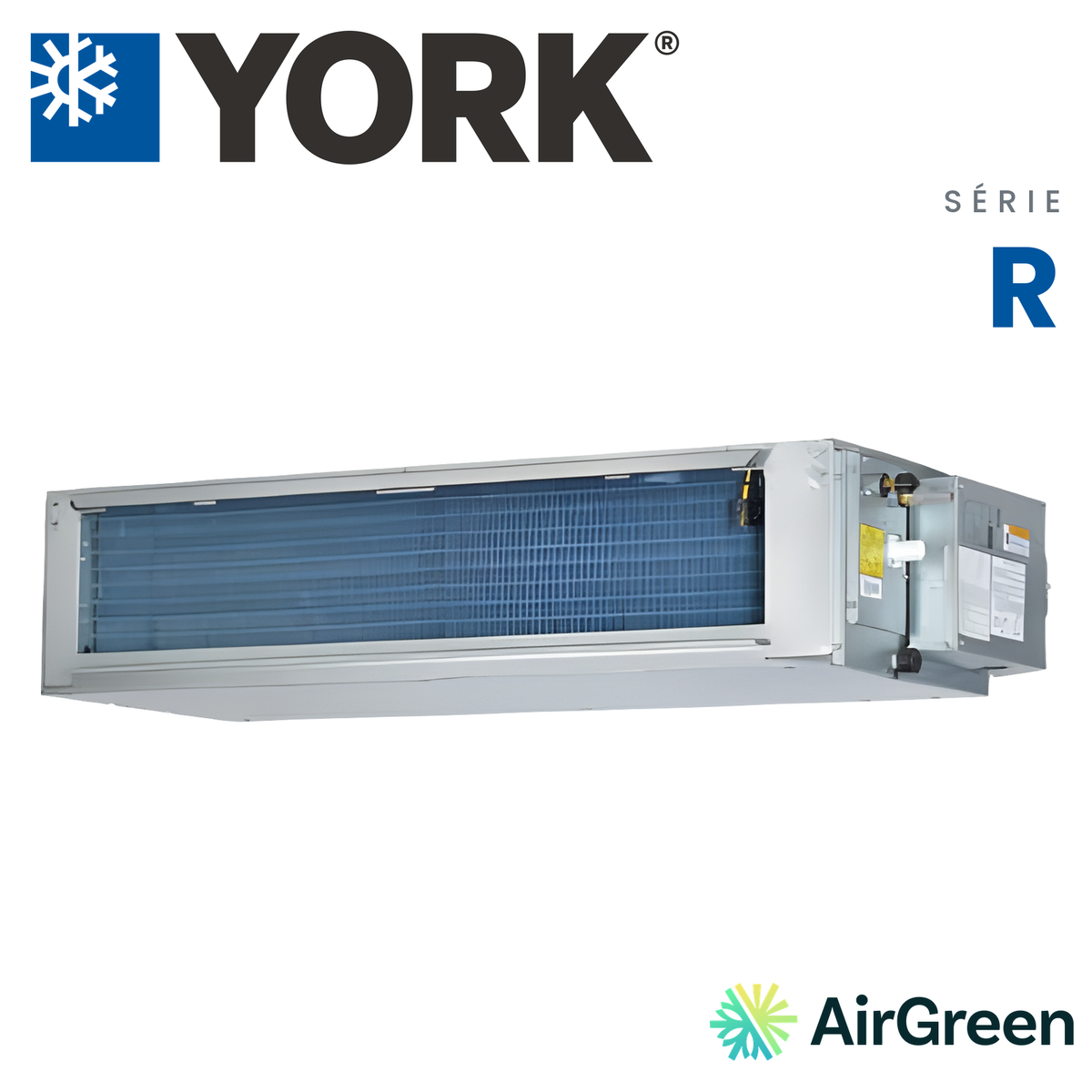

Climatiseur Gainable YORK Série R 20 SEER | 36000 BTU

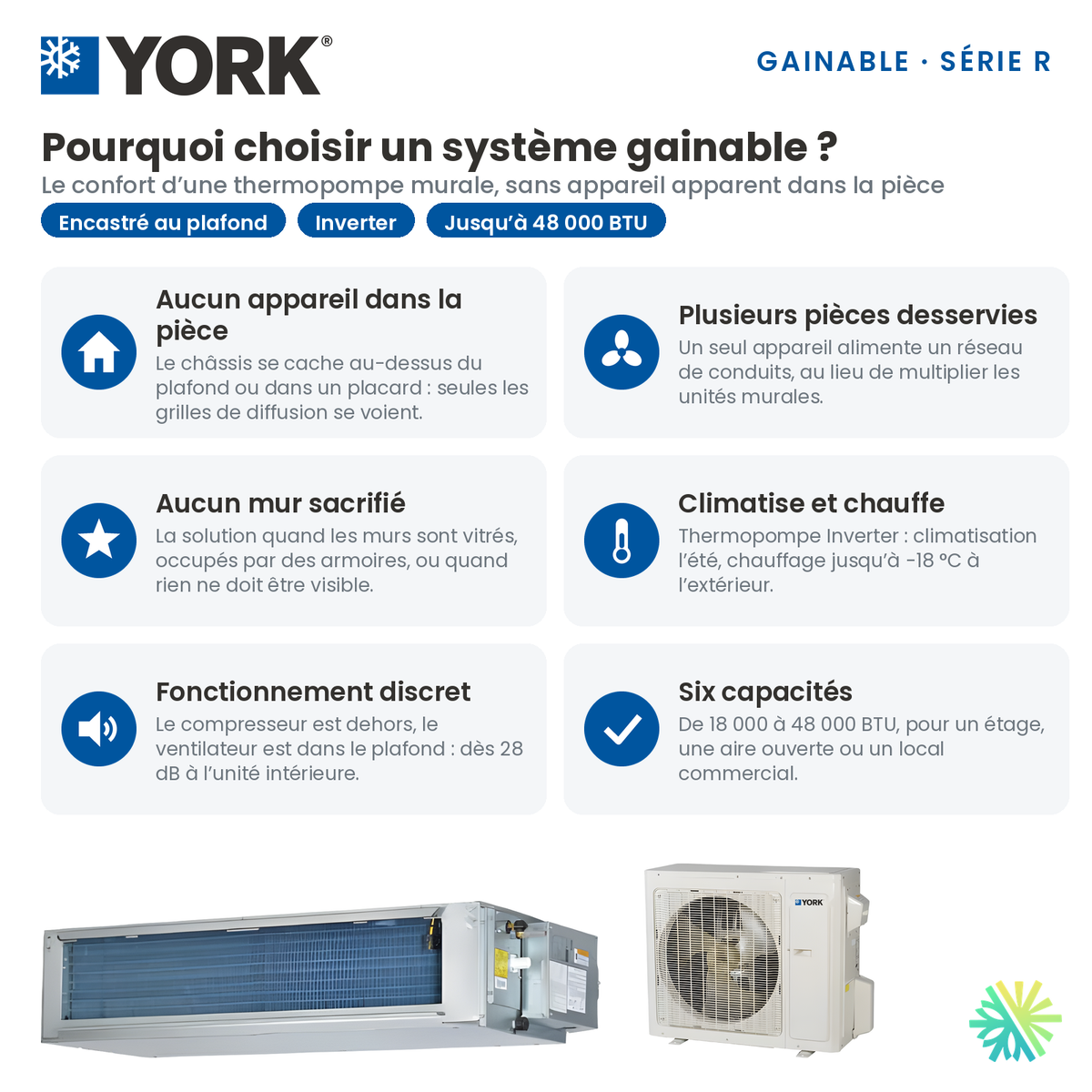

Un appareil dissimulé, avec une distribution d’air organisée autour de vos pièces

Chez AirGreen, nous envisageons le climatiseur gainable YORK Série R de catégorie 36 000 BTU pour les projets où l’intégration du chauffage et de la climatisation doit laisser les murs disponibles. L’unité intérieure peut prendre place au-dessus d’un plafond suspendu ou dans un espace technique approprié, puis distribuer l’air par des conduits et des grilles au plafond ou au mur. C’est cette liberté d’implantation que YORK met en avant dans sa présentation du gainable.

Pour une rénovation à Montréal, un étage à aménager à Laval ou un local à réorganiser à Longueuil, nous examinons donc le projet à partir du plan des pièces. Nous voulons déterminer où l’appareil peut être installé, comment l’air rejoindra les espaces occupés et quels accès resteront disponibles après les finitions.

Deux données méritent d’être clarifiées dès le départ : la combinaison présentée affiche un rendement de 16 SEER, malgré la désignation de gamme « Série R 20 SEER ». Sa capacité nominale de climatisation publiée est de 34 000 BTU/h, tandis que 36 000 BTU correspond à son appellation commerciale. Ces différences apparaissent dans le tableau du gainable à la page imprimée 19 du catalogue YORK.

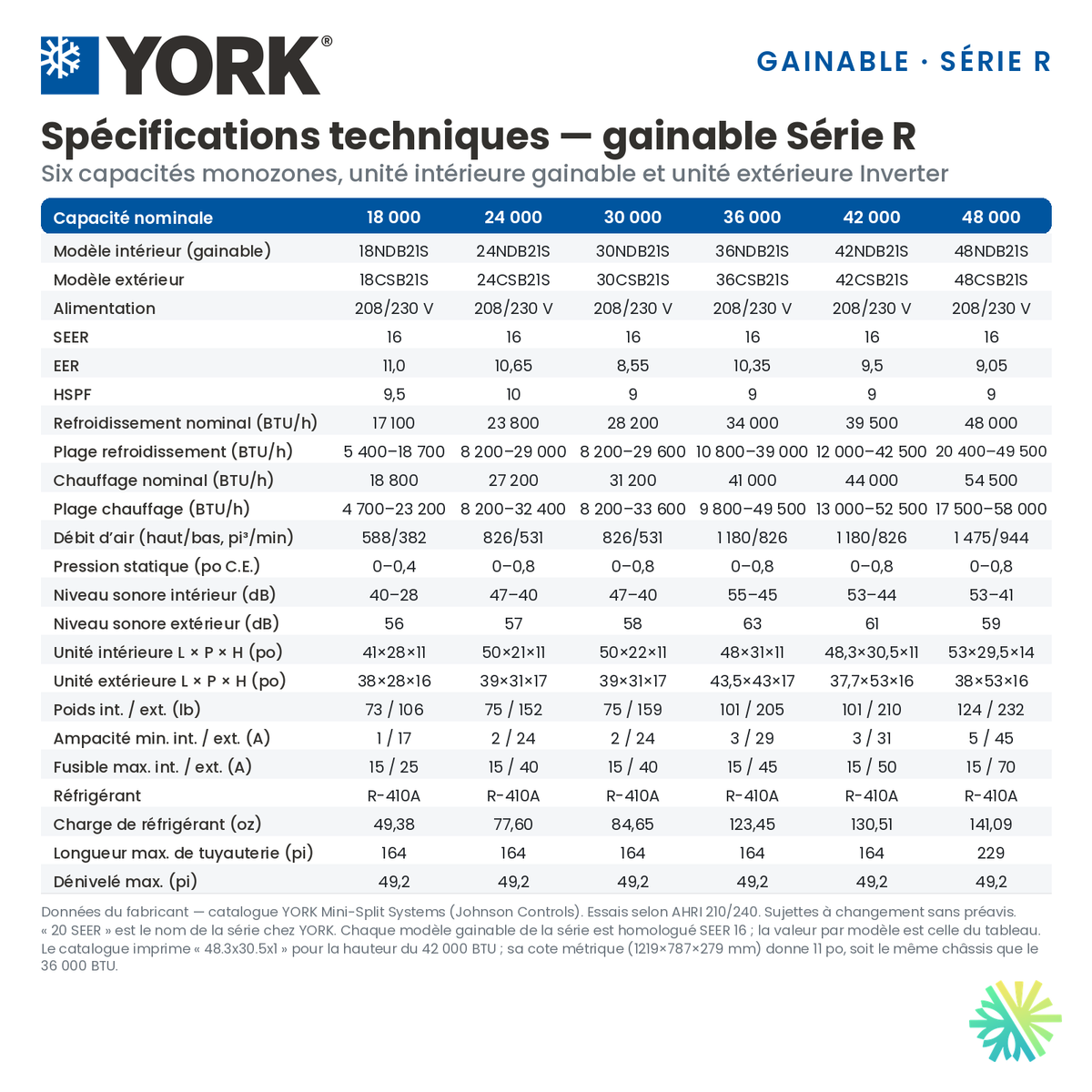

Les caractéristiques du DHR36NDB21S associé au DHR36CSB21S

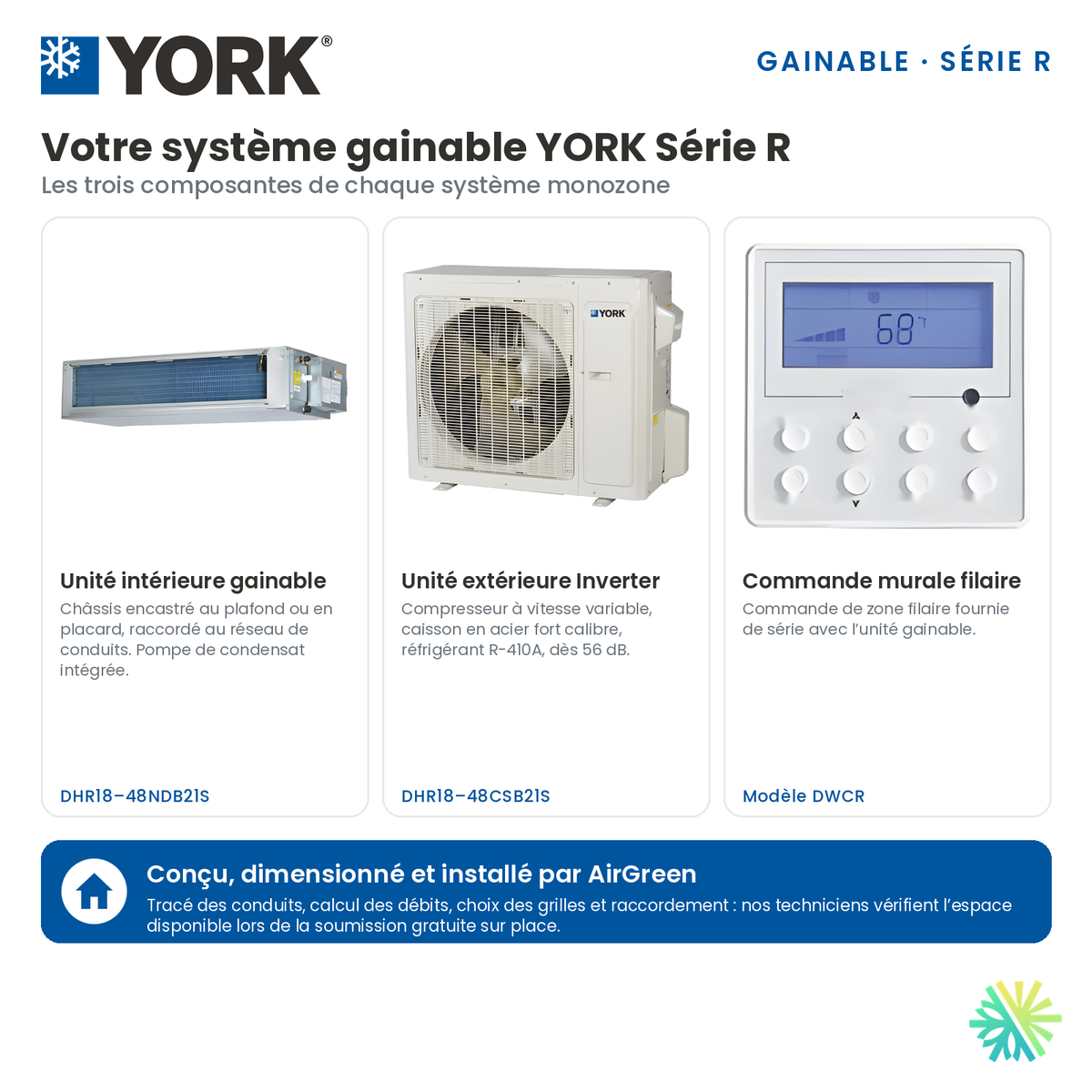

Nous identifions cet ensemble par ses deux références : DHR36NDB21S pour l’unité intérieure gainable et DHR36CSB21S pour le groupe extérieur. Le catalogue présente cette association dans les options monozones de la Série R.

Malgré le mot « climatiseur » dans le titre commercial, nous parlons ici d’une thermopompe gainable, puisque le système assure également le chauffage.

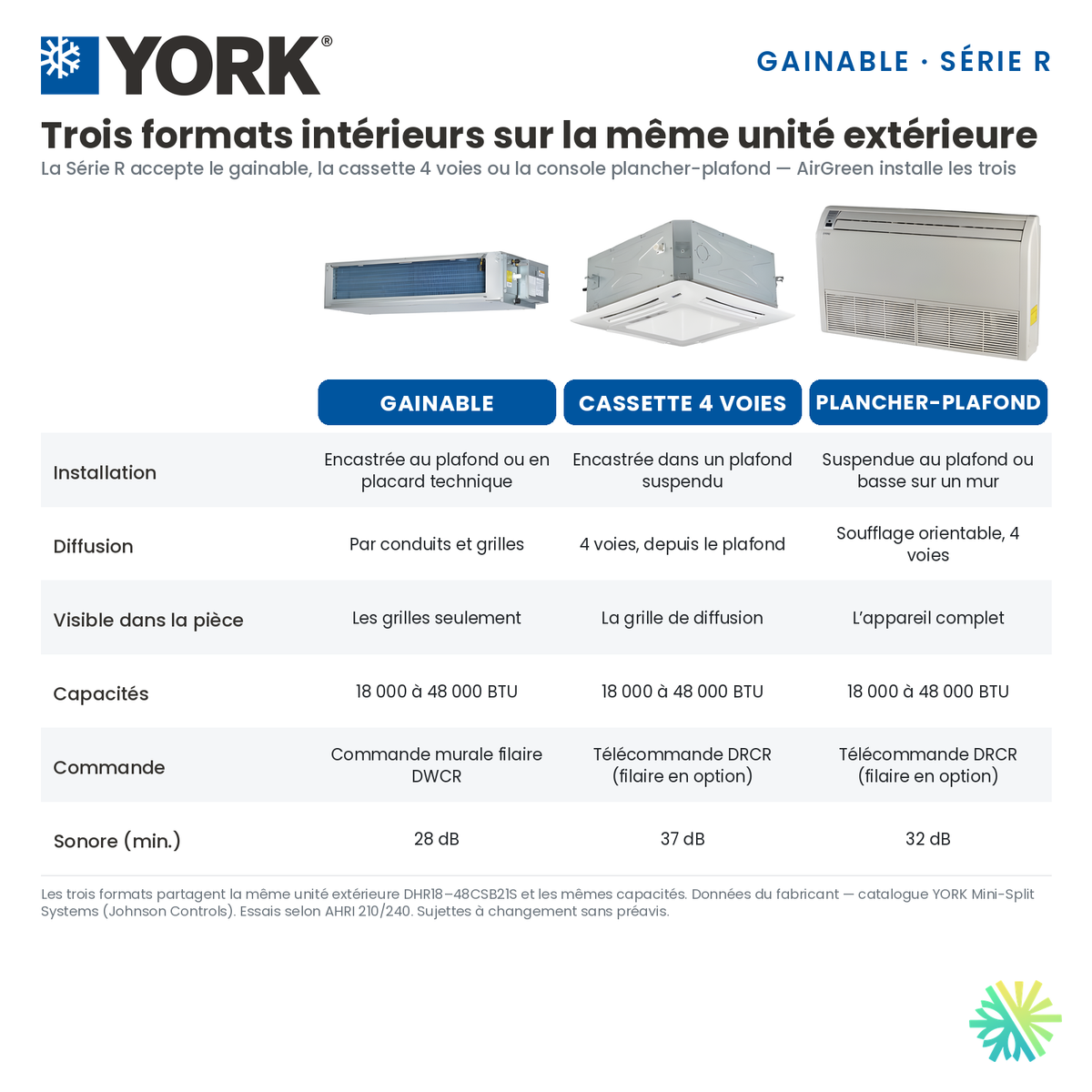

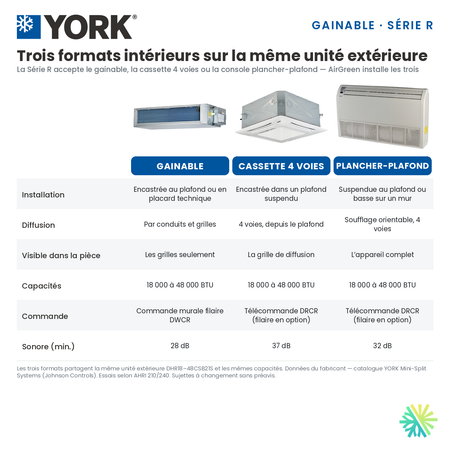

Ces caractéristiques proviennent du tableau consacré aux unités gainables, et non de celui des cassettes de plafond ou des unités plancher-plafond. Notre fiche commerciale indique également la référence AHRI 8578457 pour cet ensemble.

Nous conservons les indices SEER, EER et HSPF tels qu’ils sont publiés. Le tableau fourni ne présente pas de valeurs SEER2, EER2 ou HSPF2 pour cette combinaison.

Une production modulante, à sélectionner selon les besoins réels

Le groupe extérieur de la Série R fonctionne avec un compresseur à vitesse variable piloté par un onduleur. YORK décrit une modulation visant à maintenir la température en limitant les démarrages et les arrêts brusques des systèmes conventionnels.

Pour sélectionner cette capacité, nous demandons toutefois davantage qu’une superficie totale. Nous examinons les fenêtres, l’isolation connue, la hauteur des plafonds, l’occupation et les pièces effectivement concernées. Cette évaluation des besoins fait aussi partie de notre approche documentée pour les installations gainables.

Prenons un scénario illustratif : un propriétaire souhaite desservir un grand séjour, deux chambres et un bureau. Nous ne répartissons pas automatiquement la capacité en quatre parts égales. Nous demandons plutôt de préciser l’exposition de chaque pièce, ses périodes d’utilisation et les écarts de température constatés. Cette préparation permet de discuter du réseau à concevoir, mais aussi de vérifier si une seule zone de régulation correspond aux attentes.

Un débit maximal de 1 180 CFM, avec quatre niveaux documentés

Le DHR36NDB21S possède quatre débits publiés, du plus fort au plus faible : 1 180, 1 121, 1 003 et 826 CFM. Les niveaux de pression sonore intérieure correspondants sont de 55, 52, 48 et 45 dB(A).

Nous distinguons ici le débit de l’appareil du débit attribué à chaque pièce. La valeur de 1 180 CFM, soit 1 180 pieds cubes par minute, concerne l’unité intérieure; elle ne représente pas le volume d’air disponible à chacune des grilles.

Nous lisons également les données acoustiques dans leur ensemble. 45 dB(A) est la valeur minimale annoncée, pas le niveau sonore de tous les régimes de fonctionnement. Pour une chambre, un bureau ou une salle de réunion, nous discutons donc de la position de l’unité, des grilles et de la reprise d’air avant de retenir l’implantation.

Le parcours de retour peut notamment transmettre le bruit du ventilateur lorsqu’il communique directement avec l’espace habité. Le guide technique du Pacific Northwest National Laboratory recommande de tenir compte de cet aspect dans le choix des retours.

Une pression statique annoncée de 0 à 0,8 po de colonne d’eau

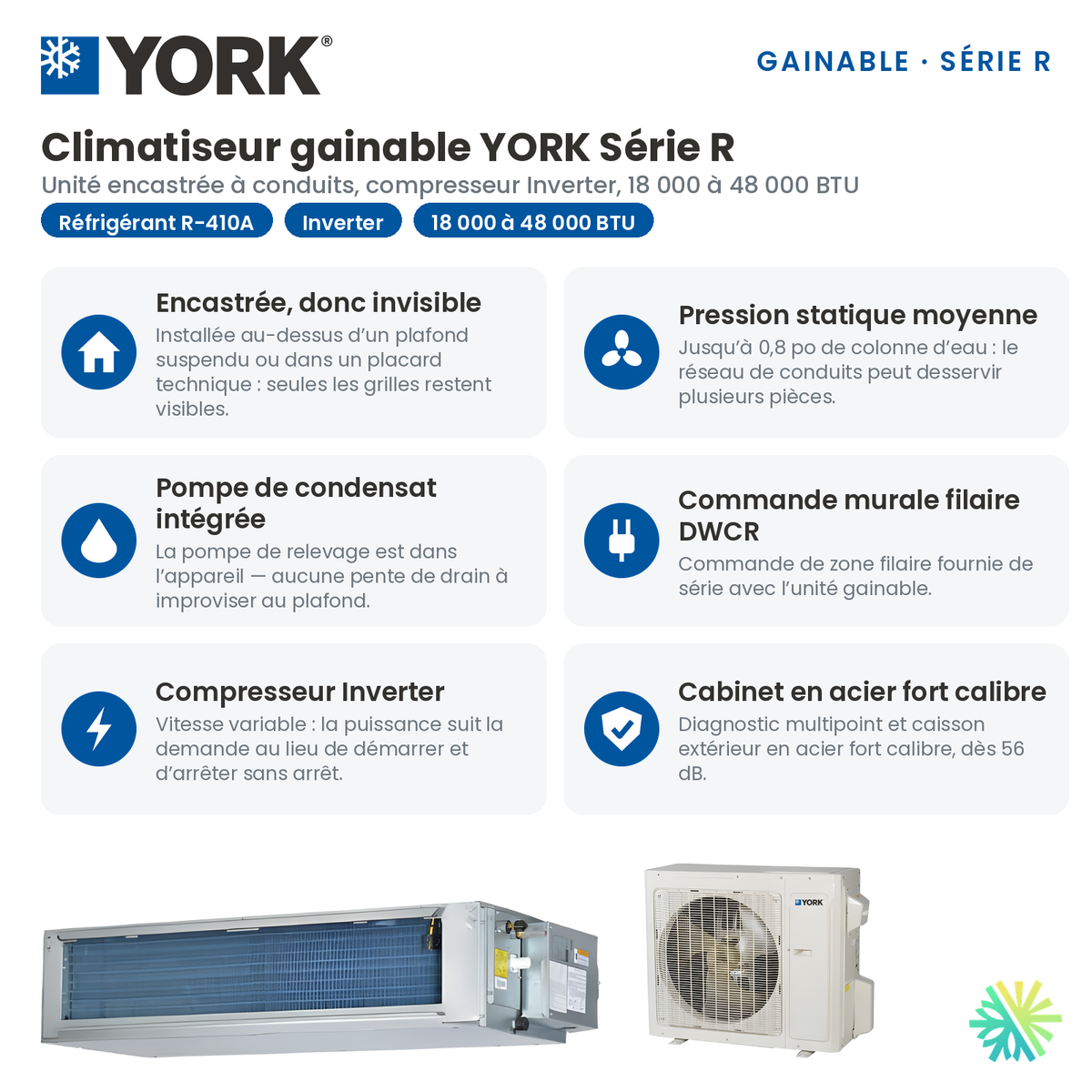

La brochure classe ce gainable parmi les unités à pression statique moyenne et indique une plage de 0 à 0,8 po de colonne d’eau pour le modèle de catégorie 36 000 BTU.

Cette donnée intervient dans l’étude du réseau. Nous examinons le trajet des conduits, les changements de direction, les grilles et la filtration afin de préparer une distribution compatible avec l’appareil.

Le tableau ne permet pas d’affirmer que le débit maximal de 1 180 CFM sera maintenu à toutes les pressions de la plage annoncée. Il ne fournit pas la courbe complète reliant pression et débit. Nous demandons donc les données de sélection applicables avant d’approuver une configuration comportant des parcours longs ou des restrictions importantes.

Pour un remplacement, nous ne présumons pas non plus que les conduits existants conviendront simplement parce qu’ils sont déjà raccordés à un appareil de capacité semblable.

Le soufflage et le retour doivent être étudiés ensemble

Le catalogue présente la Série R comme une famille monozone, avec un groupe extérieur associé à une unité intérieure. Plusieurs grilles ne deviennent donc pas automatiquement plusieurs zones disposant chacune d’une température indépendante.

Nous portons une attention particulière aux pièces dont les portes restent fermées. L’air soufflé doit pouvoir revenir vers l’appareil; un parcours de retour insuffisant peut provoquer des déséquilibres de pression et contribuer aux écarts de température. Les retours dédiés, les grilles de transfert et d’autres dispositions adaptées font partie des solutions étudiées dans les guides techniques de distribution d’air.

Dans notre proposition, nous souhaitons donc identifier les grilles de soufflage, la reprise d’air et le fonctionnement prévu portes fermées. Cette démarche rend le projet plus concret qu’une simple indication du nombre de sorties.

Le chauffage jusqu’à −18 °C ne signifie pas une capacité constante

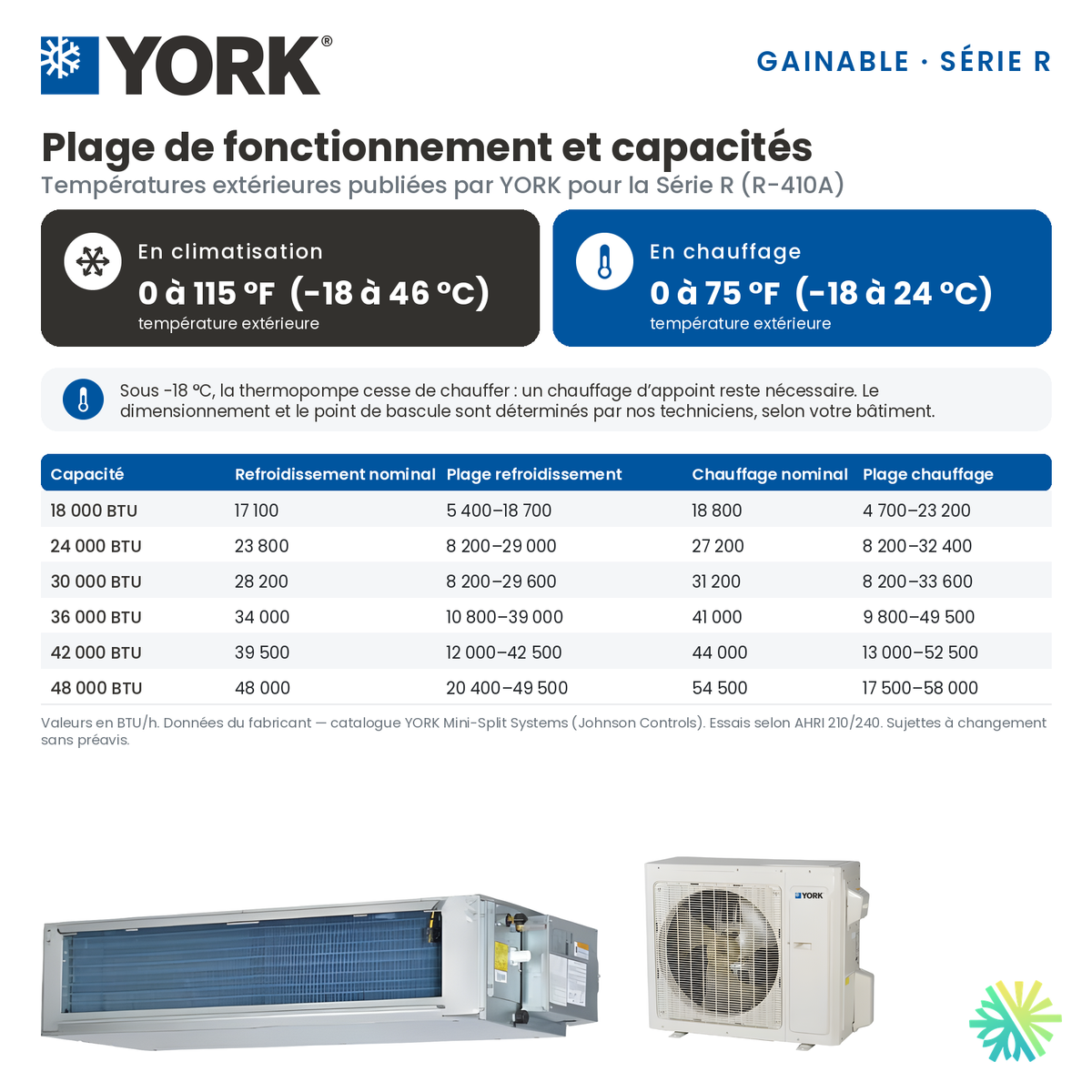

Le groupe extérieur DHR36CSB21S possède une plage de fonctionnement annoncée de −18 à 24 °C en chauffage, et de −18 à 46 °C en climatisation.

La capacité nominale de chauffage de 41 000 BTU/h est publiée avec des conditions d’essai comprenant une température extérieure d’environ 8 °C. Nous ne l’attribuons donc pas automatiquement au fonctionnement à −18 °C.

Notre fiche commerciale indique que cette combinaison n’est certifiée ni ENERGY STAR ni ENERGY STAR pour climat froid. Le catalogue fourni ne détaille pas sa capacité ni son coefficient de performance à −15 °C. Nous définissons par conséquent le rôle du chauffage existant avant de recommander son remplacement ou sa conservation.

Pour un projet sur la Rive Nord ou en Montérégie, nous voulons notamment préciser les espaces que le chauffage d’appoint devra continuer à desservir lorsque les besoins dépassent la contribution de la thermopompe.

Une commande filaire de série et un WiFi à confirmer dans l’offre

La page du gainable présente la commande filaire DWCR de série. Pour des besoins de programmation plus détaillés, le catalogue propose également la DWCR2, avec un horaire sur sept jours, huit événements par jour et des fonctions de verrouillage des réglages.

Nous pouvons ainsi discuter d’une commande adaptée aux horaires d’un bureau ou aux habitudes d’une résidence.

Le WiFi est annoncé en option sur notre fiche commerciale. Toutefois, la section de la brochure consacrée à l’application EWPE vise les séries P, X et Z, sans confirmer une interface pour cette combinaison de Série R. Nous faisons donc préciser la référence de l’accessoire compatible et ses fonctions avant de l’inclure dans une soumission.

Préparer une installation gainable qui restera accessible après les finitions

Réserver l’espace pour le boîtier et pour les interventions futures

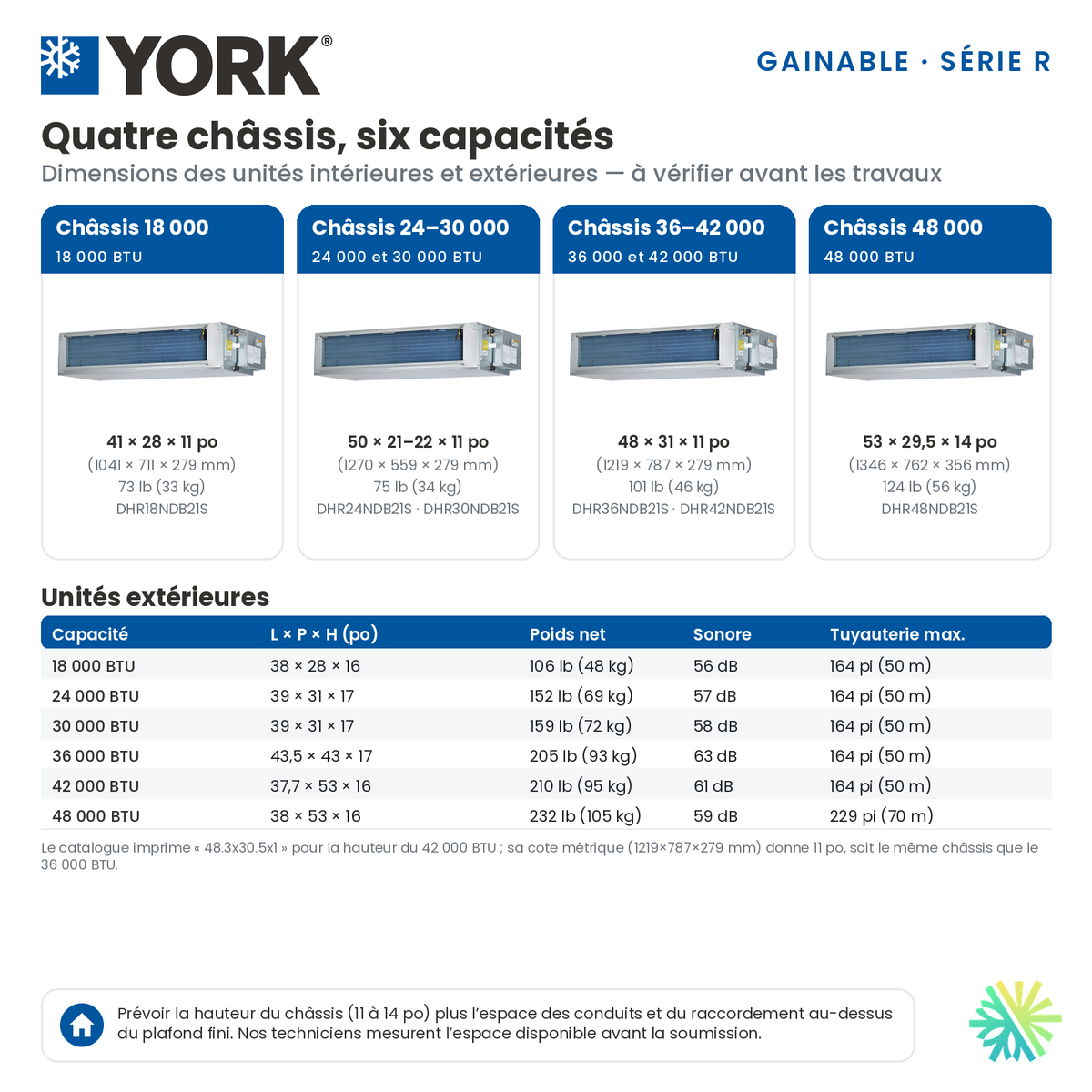

L’unité intérieure mesure 48 × 31 × 11 po, dans l’ordre largeur × profondeur × hauteur indiqué au catalogue. Son poids net publié est de 101 lb, soit environ 46 kg.

Nous ne limitons pas la réservation au seul volume du boîtier. Nous prévoyons aussi la place nécessaire aux raccordements, aux transitions de conduits, à la filtration et aux panneaux de service.

Pour l’extérieur, le catalogue reproduit les cotes 43,5 × 43 × 17 po, ainsi qu’un poids net de 205 lb, soit environ 93 kg. Nous confirmons l’orientation des cotes et les dégagements sur le dessin applicable avant de fixer l’emplacement et les supports.

Le niveau de pression sonore extérieur annoncé est de 63 dB(A). Nous l’intégrons à la discussion sur l’emplacement, sans le confondre avec le niveau qui sera perçu à une fenêtre ou à une limite de propriété.

Prévoir une alimentation pour chacune des deux unités

Cette installation nécessite des alimentations électriques distinctes pour l’intérieur et l’extérieur. Le fabricant le précise dans les notes du catalogue. L’alimentation publiée est de 208/230 V, monophasé, 60 Hz.

Les valeurs extérieures figurent dans le tableau du groupe frigorifique; celles de l’intérieur se trouvent dans le tableau du gainable.

Nous faisons préciser les travaux électriques dans l’offre. Ces caractéristiques ne constituent pas, à elles seules, une prescription de calibre de fil : nous demandons au professionnel responsable de valider les conducteurs et les protections à partir des plaques signalétiques et des exigences applicables.

Des raccordements frigorifiques de 3/8 po et de 5/8 po

Le système utilise du R-410A. La tuyauterie annoncée comprend une conduite liquide de 3/8 po et une conduite de gaz de 5/8 po. Le catalogue indique une longueur totale maximale de 164 pi, soit 50 m, et un dénivelé maximal de 49,2 pi, soit 15 m.

Nous distinguons ces limites du parcours des conduits d’air. Elles concernent la liaison frigorifique entre les appareils, pas la longueur admissible du réseau de soufflage.

Nous séparons également une limite technique d’une quantité incluse au prix. Le trajet retenu, les passages à dissimuler et les adaptations nécessaires doivent apparaître dans la soumission. Le catalogue renvoie d’ailleurs aux fiches techniques de soumission pour la vérification des raccordements.

Une pompe à condensats intégrée, sans évacuation improvisée

La brochure annonce une pompe à condensats interne et un raccordement de drainage de 1 po de diamètre extérieur pour l’unité gainable.

Nous déterminons le point d’évacuation avant la fermeture du plafond. La présentation du produit ne précise pas la hauteur de relevage admissible de la pompe; nous faisons donc confirmer cette limite dans les instructions applicables plutôt que de supposer que n’importe quel parcours sera possible.

Nous recommandons aussi de prévoir un accès permettant d’inspecter le drainage et d’intervenir sur les composants concernés. L’intégration discrète de l’appareil ne doit pas rendre son entretien inutilement difficile.

Trois réalisations AirGreen qui montrent l’importance du réseau

Les exemples suivants proviennent de nos comptes rendus de chantier. Ils concernent d’autres marques et illustrent notre expérience d’intégration; ils ne constituent pas des essais de performance de cette YORK.

À Montréal : adapter les conduits à une résidence

Lors d’une installation d’un gainable Fujitsu de 18 000 BTU à Montréal, nous avons réalisé une distribution comportant trois sorties et des conduits adaptés à la disposition de la maison. Notre compte rendu rapporte une appréciation favorable du propriétaire après la mise en service. Nous retenons de ce projet l’importance de préparer la distribution avec l’aménagement, plutôt que d’imposer un parcours identique à toutes les résidences.

À Sainte-Rose, Laval : soigner les départs et les jonctions

Sur un chantier de gainable GREE à Sainte-Rose, notre intervention comprenait plusieurs départs ronds en tôle raccordés au plénum, c’est-à-dire au caisson de distribution. Nous avons travaillé les transitions, le scellement et l’isolation des raccords. Le résultat documenté est une installation intégrée aux espaces visés, sans multiplier les appareils visibles sur les murs. Ce travail de distribution reste pertinent dans l’étude d’un gainable YORK.

À Brossard : prendre en compte une préoccupation acoustique

Dans une résidence de Brossard, sur la Rive Sud, nous avons installé un gainable Fujitsu avec trois sorties. Le propriétaire avait notamment exprimé une préoccupation concernant le bruit. Notre compte rendu décrit l’isolation des conduits et des mesures d’insonorisation supplémentaires, puis rapporte sa satisfaction quant au confort et à la discrétion du résultat. Nous abordons de la même manière les attentes acoustiques avant de choisir l’implantation d’un nouveau système.

Définir les vérifications de fin de chantier

Pour votre installation CVAC, nous recommandons que l’offre précise les contrôles prévus avant la remise du système :

1. Les raccordements et les supports, avec l’identification des appareils effectivement installés.
2. Le circuit frigorifique, avec les essais et procédures de préparation prescrits pour l’équipement.
3. La distribution d’air et le drainage, avec les réglages et vérifications adaptés au réseau.
4. Les commandes et les accès d’entretien, expliqués au propriétaire ou au responsable du local.

Nous conseillons de conserver les références des appareils, les documents de garantie et les renseignements sur la filtration avec la facture. Cette préparation facilite les échanges lorsqu’une intervention devient nécessaire.

Prévoir l’entretien et décrire précisément les problèmes

Nous choisissons l’emplacement de la filtration avec son accessibilité. Selon la configuration du retour d’air, le filtre peut se trouver près de l’appareil ou à une grille de reprise; ce choix influence la facilité d’entretien.

La brochure fournie ne fixe pas de fréquence de nettoyage propre au DHR36NDB21S. Nous nous référons donc aux instructions du fabricant et au filtre effectivement installé, sans supposer que tout élément filtrant est lavable.

Pour un appel de service, nous demandons de noter les pièces concernées, le mode choisi et tout code affiché. Une difficulté limitée à une pièce, un bruit nouvellement apparu ou une fuite d’eau au plafond doivent être décrits séparément. Nous recommandons d’arrêter l’appareil en présence d’une fuite importante, d’une odeur de brûlé ou d’un problème électrique, plutôt que de multiplier les redémarrages.

Comparer le coût installé, la garantie et l’admissibilité financière

Une soumission adaptée aux travaux réels

Nous établissons le projet en distinguant l’équipement, les conduits, les grilles, la filtration, les commandes et les raccordements. Nous précisons aussi les accès, les ouvertures au plafond, les travaux électriques et les finitions incluses ou exclues.

Pour un gainable, cette lecture est particulièrement utile : deux offres peuvent prévoir le même appareil, mais des réseaux et des travaux très différents. Nous recommandons de comparer leur contenu avant de comparer uniquement leur total.

La formule 10-10-0 doit être accompagnée de ses conditions

Notre fiche commerciale présente 10 ans sur le compresseur, 10 ans sur les pièces et aucune main-d’œuvre incluse dans cette formule. Le catalogue distingue une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces, puis une couverture prolongée résidentielle de 10 ans sur le compresseur et les pièces, avec enregistrement. Une protection comprenant la main-d’œuvre y est également présentée avec achat d’une extension.

Nous faisons confirmer la couverture applicable à l’équipement vendu et à son usage. Pour un projet commercial, nous ne transposons pas automatiquement les conditions résidentielles. La disponibilité d’une protection supplémentaire et ses exclusions doivent être précisées par écrit.

Une aide LogisVert ne doit pas être présumée

En complément des caractéristiques du produit, Hydro-Québec indique que les thermopompes installées à compter du 26 novembre 2025 doivent être certifiées ENERGY STAR pour être admissibles à une aide LogisVert.

Notre fiche indiquant cette combinaison comme non certifiée, nous ne déduisons pas une aide financière de son budget sur cette base. Lorsque la subvention influence votre décision, nous recommandons de comparer les coûts installés avec ceux d’une combinaison dont l’admissibilité a été confirmée.

Confier votre projet gainable à AirGreen

Choisir AirGreen pour ce projet, c’est pouvoir discuter de l’appareil, mais aussi des conduits, des accès et du résultat attendu dans chaque espace. Nos réalisations gainables documentent cette expérience de la distribution d’air et de l’intégration dans des bâtiments existants.

Nous vous invitons à préparer des photos du plafond, des pièces à desservir, du panneau électrique et de l’emplacement extérieur envisagé. Nous pourrons ainsi préciser la faisabilité du YORK Série R de catégorie 36 000 BTU et les travaux à inclure.

Contactez AirGreen au 514-316-2973 ou à sales@airgreen.ca pour obtenir une soumission et faire évaluer votre projet de climatiseur gainable à Montréal, Laval, Longueuil, sur la Rive Nord ou sur la Rive Sud.
