Climatiseur Gainable YORK Série R 20 SEER | 42000 BTU

Répartir le confort dans les pièces, tout en gardant les équipements hors de vue

Pour une rénovation à Montréal, un étage de bureaux à Laval ou une résidence sur la Rive Sud, nous pouvons étudier une climatisation qui s’intègre à l’architecture plutôt que de prendre place sur les murs. Le gainable YORK Série R répond à cette approche : son unité intérieure est dissimulée dans un espace technique et distribue l’air par des conduits reliés à des grilles murales ou de plafond. La brochure YORK présente expressément cette possibilité d’installation au-dessus d’un plafond suspendu ou dans un espace de rangement approprié.

Chez AirGreen, nous évaluons cette solution en partant des pièces à desservir. Nous examinons les endroits où les occupants recherchent davantage de fraîcheur, les parcours disponibles pour les conduits et les accès à conserver après les travaux. Une installation gainable doit être pensée comme un ensemble : l’appareil, le réseau d’air, la commande et l’intégration au bâtiment.

La version de 42 000 BTU affiche un rendement de 16 SEER

Nous distinguons le nom de la gamme des performances de la combinaison proposée. La Série R est présentée dans le catalogue comme une famille atteignant jusqu’à 20 SEER, mais la colonne du modèle gainable DHR42NDB21S, à la page 19 imprimée de la brochure, indique 16 SEER, 9,5 EER et 9 HSPF. Ce sont ces valeurs qui décrivent cette version.

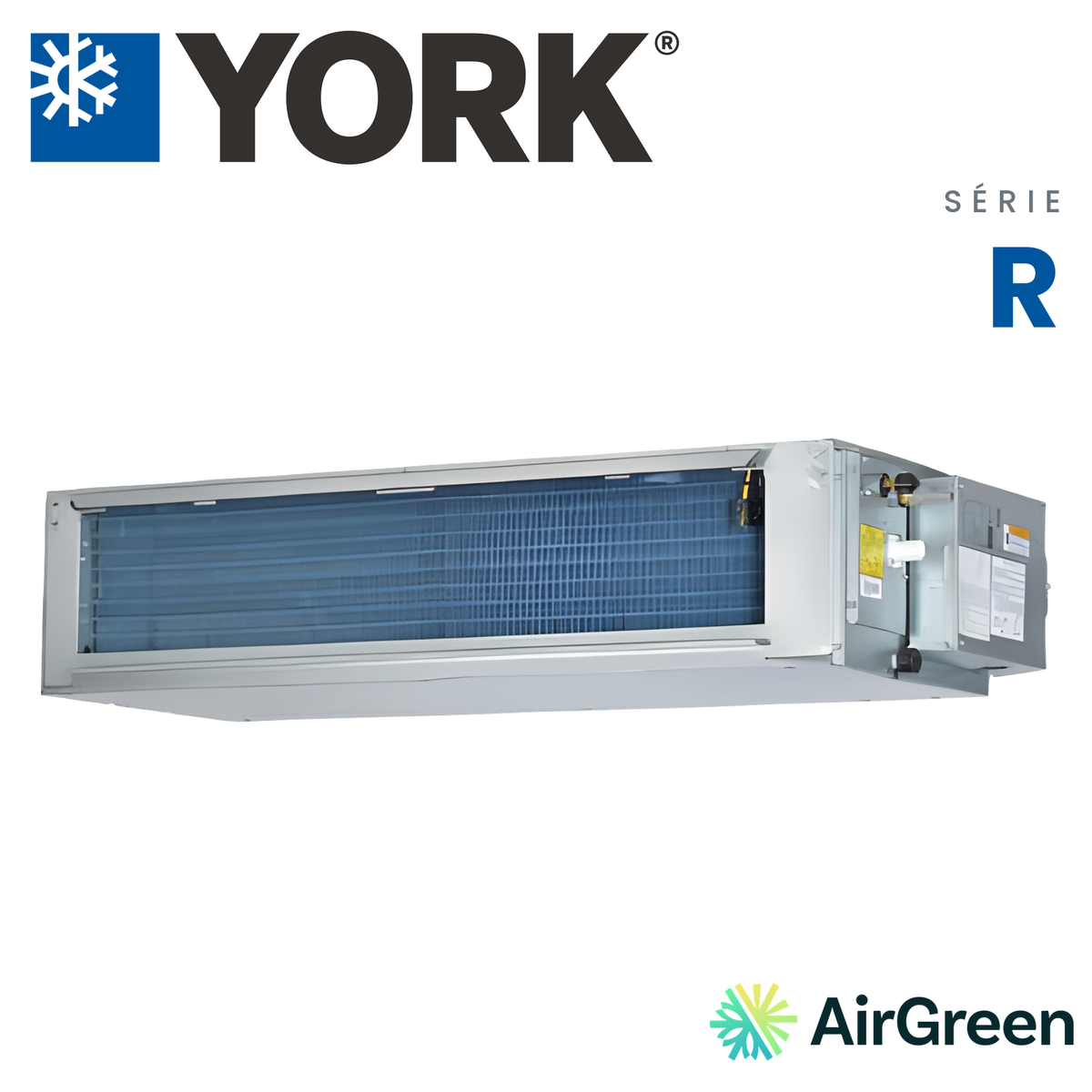

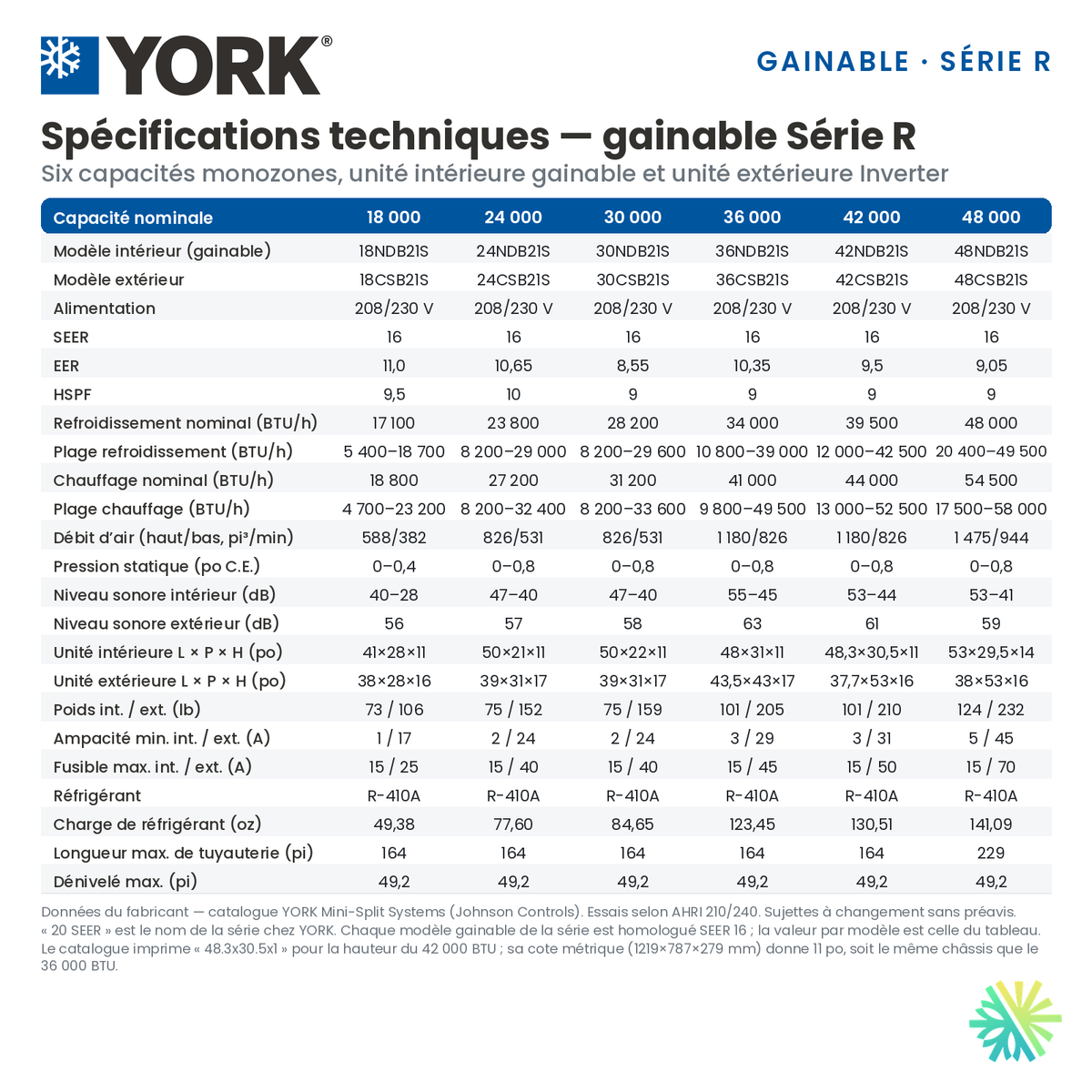

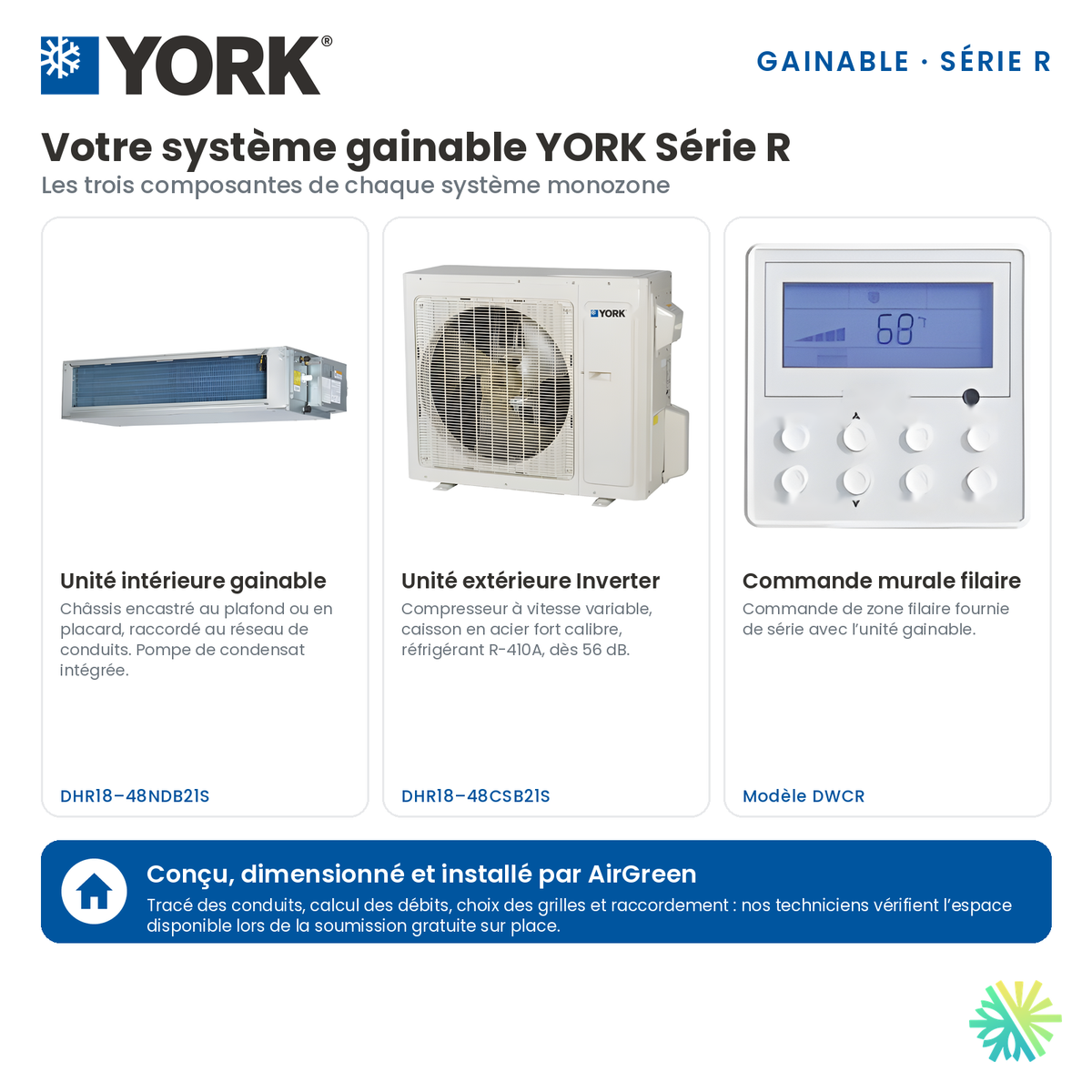

Notre fiche commerciale identifie l’ensemble par l’unité extérieure DHR42CSB21S, l’unité intérieure DHR42NDB21S et la référence AHRI 8578469. Le catalogue associe également ces deux modèles dans sa présentation des configurations de la Série R.

Les données intérieures proviennent du tableau consacré au gainable; le réfrigérant et la pression sonore extérieure figurent dans celui du DHR42CSB21S. Nous conservons les désignations SEER, EER et HSPF utilisées par YORK, sans les présenter comme des indices SEER2, EER2 ou HSPF2.

La différence entre 42 000 BTU, utilisé pour identifier la catégorie, et 39 500 BTU/h, publié comme capacité nominale de refroidissement, mérite d’être conservée dans une comparaison technique. Nous évaluons les besoins du bâtiment à partir des performances documentées, pas uniquement du chiffre inscrit dans le titre du produit.

Une thermopompe gainable, malgré l’appellation « climatiseur »

Nous présentons ce YORK comme un appareil capable de climatiser et de chauffer. Le tableau du fabricant classe le gainable dans la catégorie des thermopompes, et le groupe extérieur utilise un compresseur à vitesse variable commandé par onduleur. YORK décrit cette modulation comme un moyen d’ajuster le fonctionnement plutôt que de reproduire les démarrages et arrêts brusques d’un système conventionnel.

Pour notre sélection, nous cherchons donc à connaître les besoins pendant les périodes occupées, mais aussi lorsque le bâtiment est plus calme. Nous demandons quels espaces servent toute la journée, quelles pièces sont utilisées ponctuellement et si les problèmes actuels concernent la température, le bruit ou la distribution de l’air.

Nous ne déduisons pas un pourcentage d’économies à partir du seul rendement 16 SEER. Pour préparer une estimation énergétique pertinente, nous aurions besoin de connaître l’équipement remplacé, les habitudes d’utilisation et les caractéristiques du bâtiment.

Quatre régimes de ventilation pour ajuster la distribution

Le DHR42NDB21S dispose de quatre niveaux de débit documentés. Le tableau YORK associe chaque régime à une pression sonore intérieure.

Nous utilisons ces repères pour discuter des priorités du projet. Dans un bureau où les conversations doivent rester faciles, nous examinons le réglage de ventilation avec l’emplacement du caisson. Dans une grande aire de vie, nous travaillons aussi sur la position des grilles et la répartition entre les différentes branches.

Un détail du catalogue mérite l’attention : les gainables DHR36NDB21S et DHR42NDB21S affichent les mêmes quatre débits, alors que leur capacité nominale de refroidissement est respectivement de 34 000 et 39 500 BTU/h. Choisir la catégorie supérieure ne signifie donc pas automatiquement obtenir davantage d’air à distribuer. Nous en tenons compte avant de proposer un remplacement pour corriger une pièce mal desservie.

Une consigne commune à organiser selon l’usage des pièces

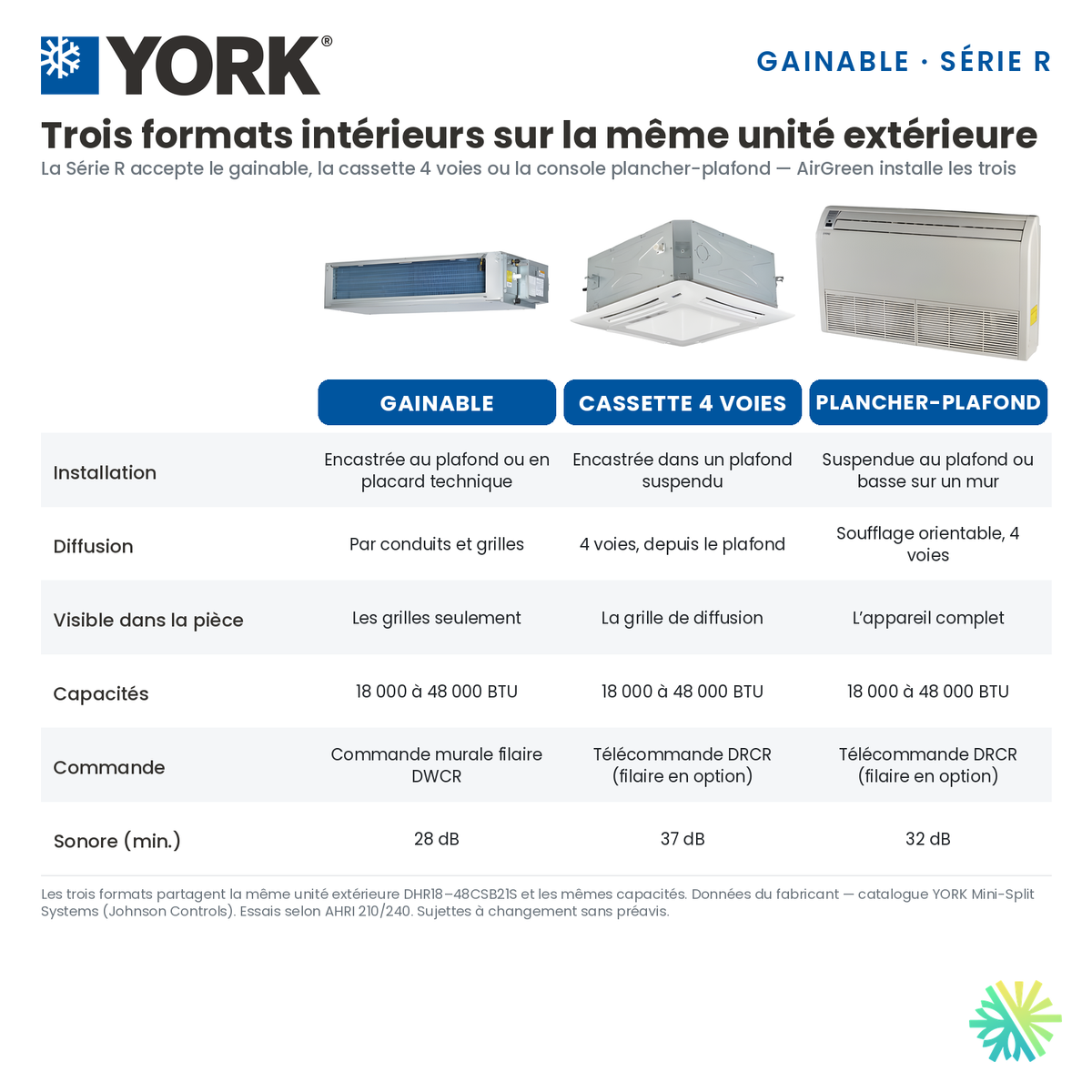

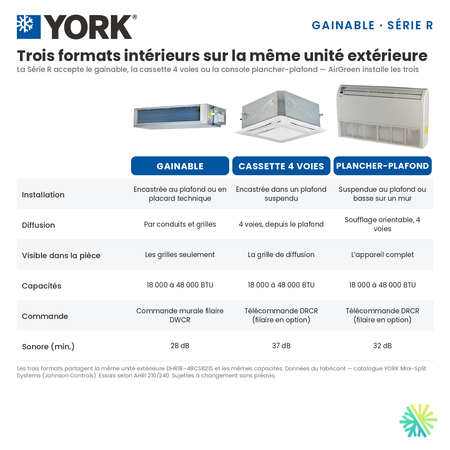

Cette combinaison appartient aux systèmes monozones : une unité extérieure est associée à une unité intérieure. Nous ne présentons pas plusieurs grilles comme l’équivalent de plusieurs appareils indépendants, chacun réglable à une température différente.

Prenons un exemple de conception à Longueuil : un accueil, deux bureaux et une salle de réunion doivent être desservis. Nous commencerions par préciser les heures d’occupation et les attentes dans chaque espace. Une salle utilisée deux heures par jour ne soulève pas les mêmes questions qu’un bureau occupé en permanence.

Nous examinerions ensuite la répartition du soufflage, le retour de l’air et l’emplacement de la commande. Si les occupants demandent des températures nettement différentes ou des horaires complètement séparés, nous étudierions une autre organisation du système plutôt que de promettre une indépendance que cette combinaison monozone ne fournit pas d’office.

Une commande filaire incluse et une option Wi-Fi à définir

La page du catalogue consacrée au gainable présente le contrôleur filaire DWCR de série. Notre fiche commerciale indique, de son côté, le Wi-Fi en option. Nous distinguons ces deux éléments dans la soumission : la commande fournie avec l’appareil et l’accessoire éventuellement ajouté pour le contrôle à distance.

Nous proposons de préciser dès le départ qui utilisera la commande et quelles fonctions sont réellement souhaitées. Pour un local professionnel, nous pouvons discuter des horaires et de la gestion des consignes. Pour une résidence, nous pouvons examiner la demande d’accès par téléphone. Le module compatible, son application et sa disponibilité doivent être confirmés avant d’inscrire ces fonctions dans l’offre.

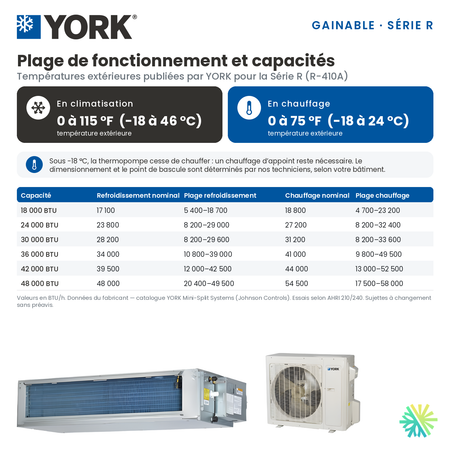

Chauffage jusqu’à −18 °C : conserver une lecture réaliste des performances

La limite extérieure de fonctionnement en chauffage annoncée pour le DHR42CSB21S est de −18 °C, avec une plage publiée allant jusqu’à 24 °C. Cette indication ne signifie pas que l’ensemble produit sa capacité nominale de 44 000 BTU/h à −18 °C. Les conditions nominales en chauffage du catalogue utilisent une température extérieure d’environ 8 °C.

Nous ne disposons pas, dans ce tableau, des capacités et coefficients de performance détaillés à −15 °C ou à −18 °C. Nous ne les reconstituons donc pas à partir de la capacité nominale.

Pour un projet de chauffage à Montréal, sur la Rive Nord ou en Montérégie, nous définissons avec vous la contribution attendue de la thermopompe et le rôle du chauffage existant. Notre fiche identifie cette combinaison comme non certifiée ENERGY STAR® pour climat froid; nous ne la présentons pas comme une solution remplaçant automatiquement toute autre source de chauffage.

Concevoir les parties cachées avec autant de soin que les grilles visibles

Confirmer l’encombrement avant de fermer le plafond

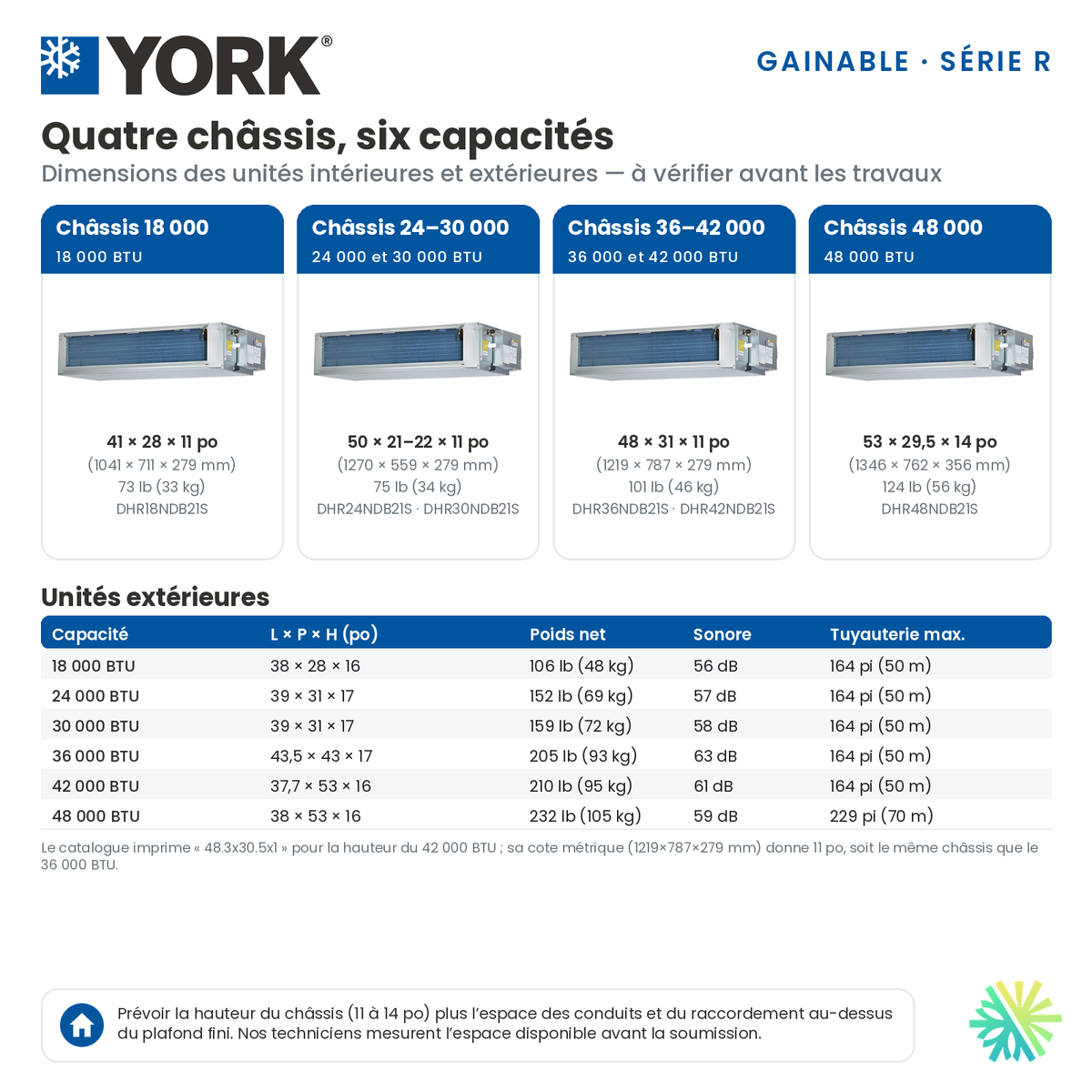

Une vérification documentaire est nécessaire concernant les dimensions intérieures. La brochure imprime 48,3 × 30,5 × 1 po, tout en donnant 1 219 × 787 × 279 mm sur la même ligne. Ces deux séries de mesures ne concordent pas. Nous ne retenons donc pas la hauteur de 1 po comme donnée d’installation.

En complément de la brochure, la fiche technique YORK DFS-42RHPND-2020, propre à cette combinaison, indique 48,22 × 30,51 × 11,41 po pour le caisson intérieur, dans l’ordre largeur × profondeur × hauteur. Pour le groupe extérieur, les dimensions de cette fiche, remises dans le même ordre, sont de 37,79 × 16,14 × 53,14 po.

Nous utilisons ces mesures pour la préétude, puis faisons confirmer le plan correspondant au matériel prévu. Le volume du caisson ne représente pas à lui seul l’espace nécessaire au projet : nous réservons également les raccordements, les transitions vers les conduits et l’ouverture de service.

Nous recommandons de valider cette implantation avant les travaux de finition. Une trappe doit être placée là où l’intervention sera possible, et non simplement là où elle paraît la moins visible.

Faire confirmer la pression statique applicable au réseau

La brochure annonce une plage de 0 à 0,8 po de colonne d’eau pour le DHR42NDB21S. La fiche technique dédiée consultée en complément indique toutefois 0 à 0,4 po de colonne d’eau pour la pression statique externe. Nous signalons cette divergence plutôt que de choisir arbitrairement la valeur la plus favorable.

Avant de fixer les dimensions et le parcours des conduits, nous faisons confirmer la limite applicable ainsi que les données de ventilation. Le débit maximal de 1 180 pi³/min ne constitue pas une garantie de débit pour n’importe quel réseau.

Notre étude doit préciser les longueurs, les changements de direction, les transitions et les grilles retenues. Nous examinons ces éléments ensemble, plutôt que d’ajouter des sorties sans vérifier leur incidence sur la distribution.

Prévoir l’alimentation des deux appareils

La tension nominale publiée est de 208/230 V, monophasée, 60 Hz. YORK précise que les unités intérieure et extérieure nécessitent des alimentations électriques distinctes. Nous intégrons ce point au périmètre des travaux dès l’évaluation.

Les valeurs extérieures figurent dans le tableau du groupe frigorifique; celles de l’unité intérieure apparaissent dans le tableau du gainable. Nous les utilisons pour préparer la validation électrique, sans les confondre avec une consommation permanente de l’appareil.

Nous faisons déterminer le câblage et les protections selon les plaques signalétiques et les conditions du chantier. Pour un remplacement, nous demandons une vérification des circuits existants avant de les considérer comme réutilisables.

Séparer trois parcours : l’air, le réfrigérant et le condensat

La liaison frigorifique de cet ensemble utilise une conduite liquide de 3/8 po et une conduite de gaz de 5/8 po. Le catalogue publie une longueur totale maximale de 50 mètres et une différence de hauteur maximale de 15 mètres entre les unités. Ces limites concernent la tuyauterie frigorifique, pas les conduits d’air.

Nous traçons donc séparément le réseau de distribution vers les pièces et la liaison entre les appareils. Nous précisons aussi les portions visibles, les traversées du bâtiment et les travaux de finition associés. Une longueur maximale autorisée par le fabricant ne correspond pas à une longueur comprise automatiquement dans le prix.

Le gainable possède une pompe interne de condensat, et sa page technique indique un raccord de drainage de 1 po de diamètre extérieur. Nous prévoyons le cheminement de cette évacuation en même temps que celui des autres raccordements, avec un accès pour les vérifications futures.

Notre intervention à Laval : corriger le réseau avant d’accuser l’appareil

Dans une réalisation AirGreen publiée concernant un commerce de détail à Laval, nous avions relevé des jonctions de conduits non scellées, des fuites au caisson de reprise et l’absence de support antivibratoire sur une section principale. Nous avions accompagné l’inspection de mesures de débit, de pression statique et de température de soufflage.

Le chantier comprenait la reprise des fixations, des travaux d’isolation, le scellement des jonctions et le rééquilibrage de la distribution. Notre compte rendu rapporte notamment l’élimination des vibrations observées et un gain acoustique moyen de 6 dB(A) dans la zone de vente. Ces résultats concernent ce chantier, et non un essai du YORK DHR42NDB21S.

Nous en retenons une règle utile pour votre projet : lorsqu’un espace demeure inconfortable, nous examinons la distribution et les supports avant de conclure qu’il faut simplement augmenter la capacité de l’équipement.

Organiser la réception autour de trois vérifications

Pour une installation gainable, nous proposons une réception structurée :

1. Le circuit frigorifique : vérifier les raccordements et réaliser la mise sous vide prévue par les instructions du fabricant.
2. L’évacuation de l’eau : contrôler le fonctionnement du drainage et l’accès aux composants concernés.
3. La distribution intérieure : vérifier les réglages retenus et la répartition de l’air aux différentes sorties.

Le manuel d’installation YORK, consulté en complément du catalogue, prévoit expressément la recherche de fuites aux raccordements et l’utilisation d’une pompe à vide, plutôt qu’une purge de l’air au réfrigérant.

Nous souhaitons également que la prise en main couvre la commande, la filtration et les accès d’entretien. Nous recommandons de conserver les références des deux appareils, leurs numéros de série et les accessoires installés avec la facture.

Entretenir le réseau et reconnaître un signal de drainage

Notre expérience d’entretien dans un magasin du centre-ville de Montréal illustre l’intérêt de regarder au-delà du groupe extérieur. Dans cette réalisation publiée, les relevés avaient mis en évidence des accumulations de poussière dans certaines branches et un déséquilibre des débits. L’intervention comprenait notamment le nettoyage, la vérification des filtres, le réglage des volets d’équilibrage et l’adaptation des horaires de fonctionnement. Ce projet concernait un autre système commercial.

Pour votre gainable YORK, nous recommandons un accès simple à la filtration et un suivi du drainage. Une modification de la distribution doit également être signalée : nous voulons savoir si le problème touche toutes les grilles ou seulement une pièce.

Le manuel de la Série R identifie le code E9 comme une protection associée au niveau d’eau. Ce code ne suffit pas à conclure que la pompe est défectueuse, mais il oriente la vérification technique. En présence de ce message ou d’une trace d’eau, nous recommandons de faire contrôler l’appareil plutôt que de multiplier les redémarrages.

Comparer une soumission complète, pas seulement le prix du caisson

Nous préparons le prix d’une installation gainable YORK en distinguant l’équipement des travaux nécessaires à son intégration. La soumission doit préciser les commandes, les conduits, les grilles, les supports, le drainage, les raccordements électriques et frigorifiques, ainsi que les essais.

Nous demandons aussi que les ouvertures et les finitions soient clairement attribuées. Pour un local occupé, nous discutons du calendrier et de l’accès aux pièces avant d’organiser les interventions.

Notre fiche commerciale présente une garantie 10-10-0 ans, soit dix ans pour le compresseur, dix ans pour les pièces et aucune main-d’œuvre comprise dans cette indication. La brochure distingue cependant la garantie standard 7 ans compresseur / 5 ans pièces de la prolongation 10-10, liée à l’enregistrement pour les applications résidentielles admissibles. Elle présente aussi une protection avec main-d’œuvre nécessitant l’achat d’une couverture supplémentaire. Nous confirmons donc les conditions écrites applicables, particulièrement pour un usage commercial.

Ne pas déduire une aide LogisVert non confirmée

Notre fiche identifie cette combinaison comme non certifiée ENERGY STAR®. Les renseignements publiés par Hydro-Québec précisent que les thermopompes installées à compter du 26 novembre 2025 doivent posséder cette certification pour être admissibles à une aide financière dans le cadre de LogisVert. Nous ne présentons donc pas cette subvention comme acquise pour le modèle décrit.

Lorsque l’aide financière constitue un critère prioritaire, nous proposons de comparer le coût total du projet avec celui d’une combinaison dont l’admissibilité est confirmée. Cette comparaison doit inclure les adaptations du bâtiment et les garanties, pas seulement le montant annoncé pour l’appareil.

Confiez votre projet gainable à AirGreen

Chez AirGreen, nous offrons une estimation gratuite sur place, des services d’installation et un suivi après-vente dans le Grand Montréal. Pour ce YORK, nous vous accompagnons dans l’évaluation de la capacité, du réseau, de l’intégration au plafond et des travaux à prévoir.

Pour votre climatiseur gainable à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, contactez-nous au 514-316-2973 ou à sales@airgreen.ca. Présentez-nous les pièces à desservir et vos priorités de confort : nous préparerons une soumission détaillée, avec les références proposées, les inclusions et les conditions de garantie.
