Climatiseur Gainable YORK Série R 20 SEER | 48000 BTU

Une climatisation encastrée qui laisse la place à l’aménagement

Conserver les murs disponibles, intégrer la climatisation à une rénovation et répartir l’air par des grilles choisies selon les pièces : voilà ce que nous recherchons avec une installation gainable. Pour un projet à Montréal, Laval ou Longueuil, le YORK Série R de 48 000 BTU permet d’envisager un appareil intérieur dissimulé au-dessus d’un plafond suspendu ou dans un espace technique adapté. Le fabricant prévoit une distribution par conduits, avec des diffuseurs au plafond ou au mur.

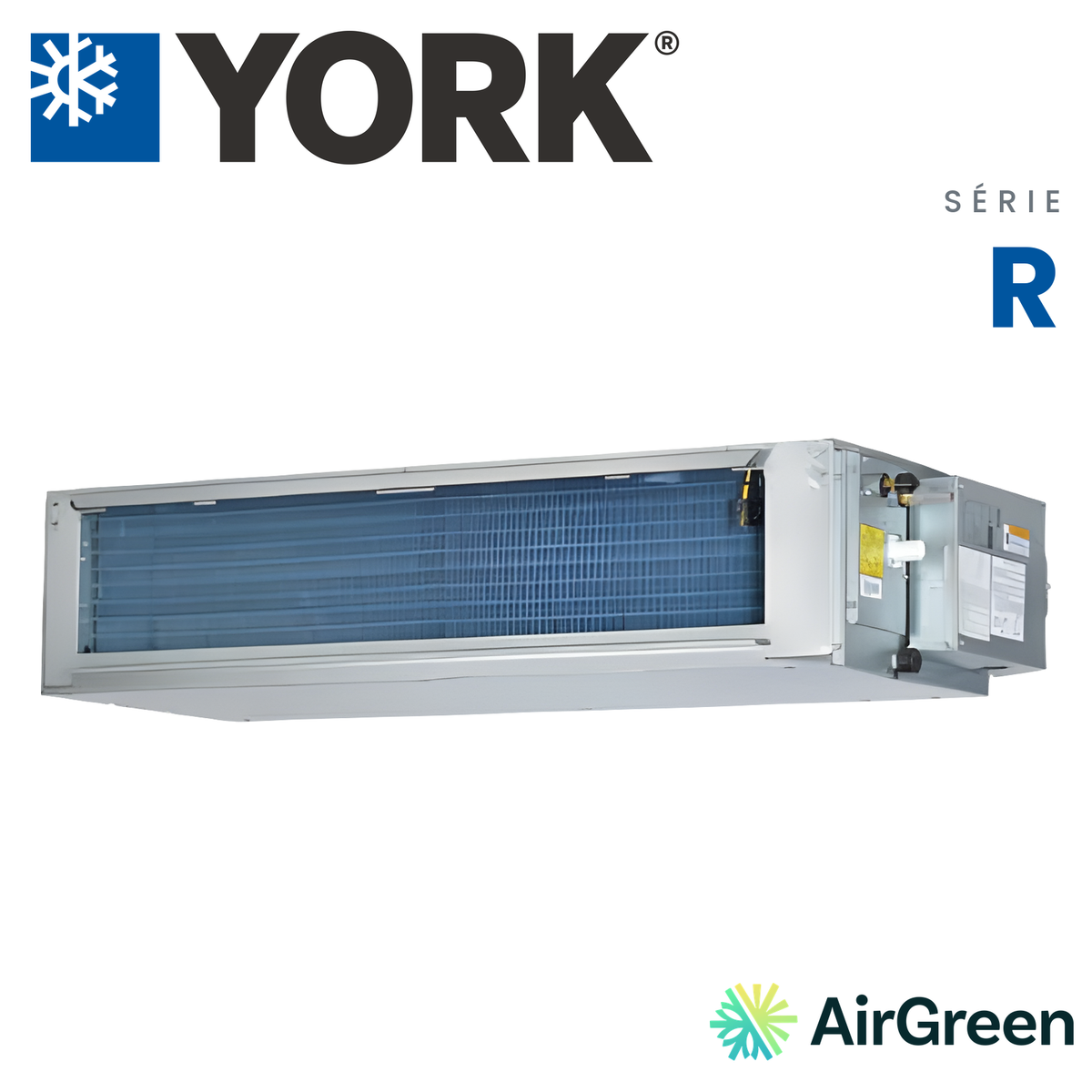

Cette configuration associe le groupe extérieur DHR48CSB21S à l’unité intérieure DHR48NDB21S. Malgré l’appellation commerciale « climatiseur gainable », nous présentons bien un système de thermopompe, capable de climatiser et de chauffer dans les plages de fonctionnement documentées.

Chez AirGreen, nous considérons le choix de l’appareil et la conception du réseau comme deux décisions indissociables. Notre réalisation gainable à Îles-Laval illustre cette approche : l’espace disponible, le retour d’air, les parcours de conduits et l’accès d’entretien ont été examinés ensemble avant l’intégration de l’équipement.

Le rendement à retenir pour ce jumelage est de 16 SEER

La mention « Série R 20 SEER » ne signifie pas que cette version gainable atteint 20 SEER. Le catalogue présente une gamme pouvant atteindre ce niveau, mais la colonne consacrée à la DHR48NDB21S indique 16 SEER, 9,05 EER et 9 HSPF. Nous utilisons ces valeurs propres au modèle pour les comparaisons et les soumissions.

Nous conservons aussi les désignations du document : SEER, EER et HSPF, sans les renommer SEER2, EER2 ou HSPF2. La page technique fournie ne publie pas ces derniers indices pour le jumelage présenté.

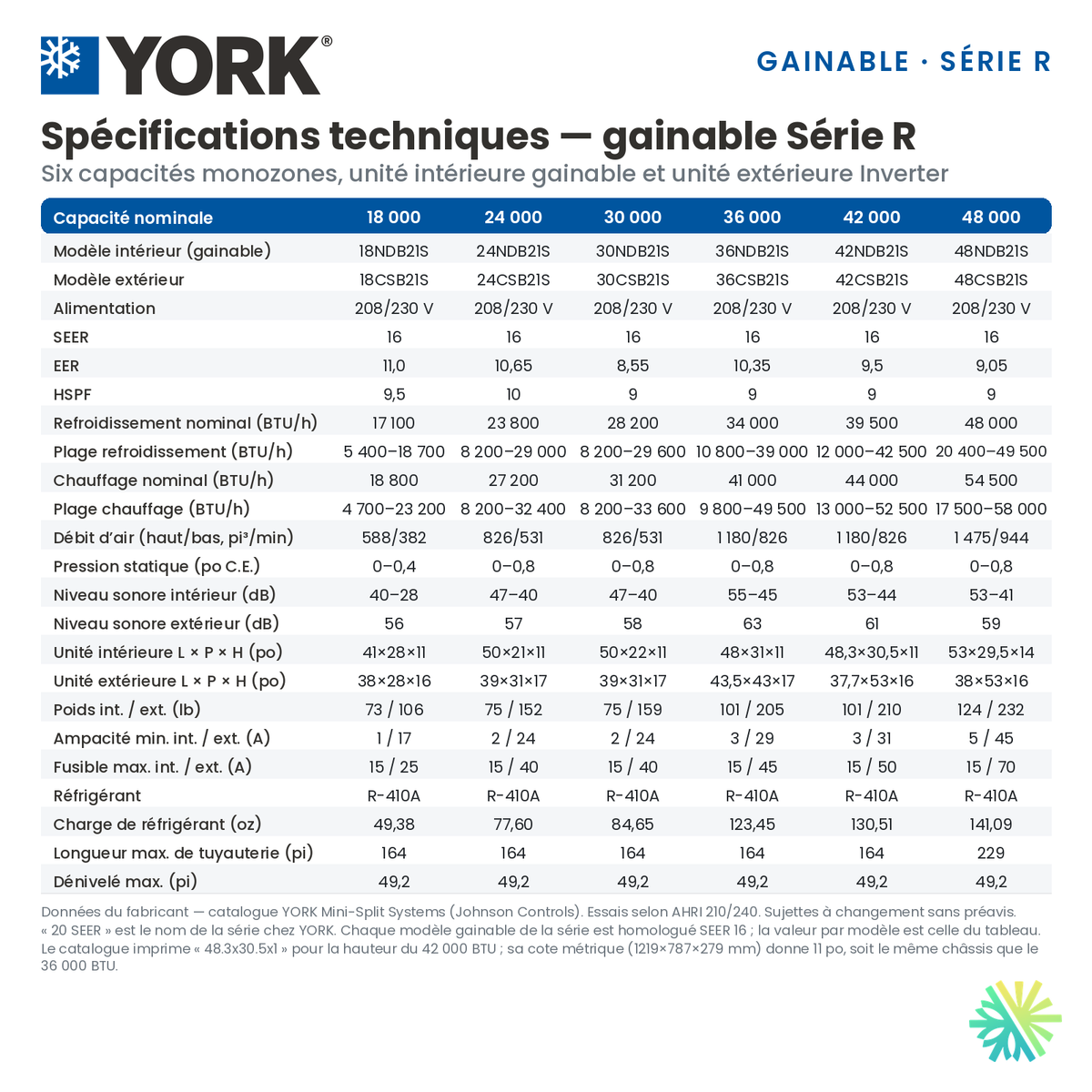

Les caractéristiques de la YORK DHR48NDB21S

Notre fiche commerciale associe à ce système la référence AHRI 8578481. Pour identifier précisément l’équipement, nous conservons cette référence avec les deux numéros de modèle, plutôt qu’avec la seule mention « YORK 48 000 BTU ».

Le tableau des unités gainables, à la page 19 du catalogue — page 21 du PDF, présente les données suivantes :

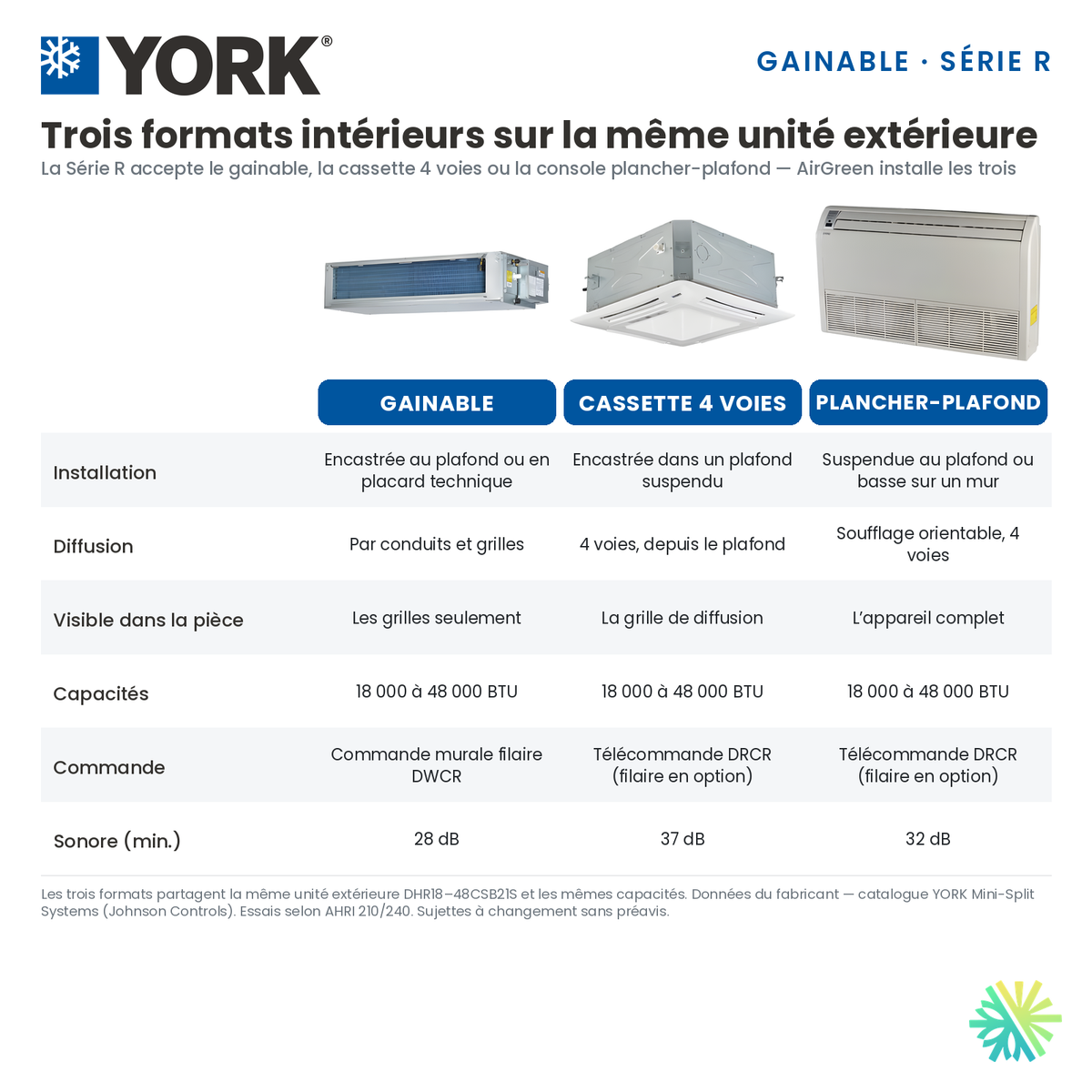

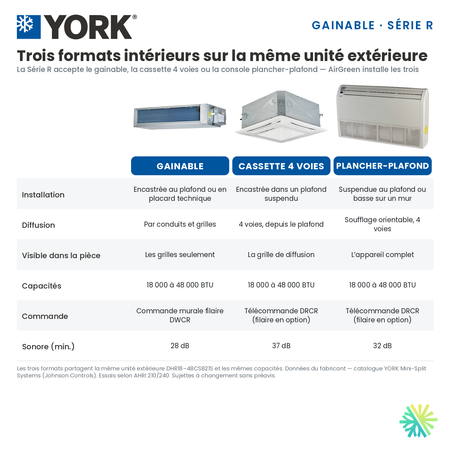

Ces caractéristiques sont celles de la version gainable. Nous ne leur substituons pas les capacités maximales d’une cassette de plafond utilisant le même groupe extérieur : les tableaux du catalogue distinguent les différentes configurations intérieures.

Dimensionner aussi pour les périodes de faible demande

Le groupe extérieur Série R utilise un compresseur à vitesse variable. Pour cette combinaison gainable, la limite basse de climatisation publiée est de 20 400 BTU/h, soit 42,5 % de sa capacité nominale de 48 000 BTU/h. Ce rapport, calculé à partir du tableau YORK, constitue un repère de sélection; il ne représente pas une consommation électrique minimale.

Nous examinons donc les besoins lorsque le bâtiment est fortement sollicité, mais aussi lorsque l’occupation diminue. Une grande capacité peut répondre à une demande importante sans être automatiquement le meilleur choix pour un espace utilisé partiellement.

À titre d’exemple de sélection, si l’étude d’une zone établissait un besoin de climatisation de 12 000 BTU/h pendant une période donnée, nous comparerions ce résultat à la limite basse publiée de 20 400 BTU/h. Nous ne considérerions pas la technologie à vitesse variable comme une justification suffisante pour accepter le modèle sans poursuivre l’analyse.

Pour votre projet, nous proposons de documenter la zone à desservir, ses périodes d’utilisation et les espaces qui présentent actuellement le plus d’inconfort. Cette description donne une base plus utile qu’une capacité choisie uniquement pour disposer d’une « réserve ».

Répartir 1 475 pi³/min sans confondre débit total et débit par pièce

La DHR48NDB21S possède quatre niveaux de débit publiés. Le catalogue leur associe les pressions sonores suivantes :

Nous lisons ces données ensemble : 41 dB(A) correspond au débit le plus faible du tableau, et non au fonctionnement à 1 475 pi³/min. Ces niveaux décrivent l’appareil aux conditions de mesure du fabricant; ils ne constituent pas une mesure du bruit dans chaque pièce après installation.

Le débit maximal représente celui de l’unité entière. Pour notre proposition de distribution, nous répartissons les besoins entre les secteurs plutôt que d’attribuer ce volume d’air à chaque grille. Le catalogue ne fixe d’ailleurs pas un nombre universel de sorties pour ce modèle.

La plage de 0 à 0,8 po de colonne d’eau nous sert également à examiner la compatibilité du réseau. La brochure décrit une unité à pression statique moyenne, mais ne donne pas sur cette page une courbe complète permettant de garantir simultanément le débit maximal et la pression maximale. Nous faisons donc valider le point de fonctionnement prévu avant de retenir le réseau définitif.

Une distribution vers plusieurs espaces, avec une régulation monozone

Nous pouvons étudier plusieurs grilles de soufflage sans présenter pour autant le système comme un multizone. YORK classe cette combinaison parmi les configurations monozones, avec une unité extérieure jumelée à une unité intérieure.

Pour un espace comprenant une salle principale et des bureaux, nous demandons donc si une température commune répond aux attentes. Lorsque chaque pièce doit disposer d’une consigne indépendante, nous traitons ce besoin séparément dans la conception. Le nombre de diffuseurs ne suffit pas à établir le nombre de zones réglables.

Nous proposons aussi de faire apparaître clairement dans l’offre les pièces desservies. Une expression comme « climatisation de l’étage » devient beaucoup plus précise lorsqu’elle est accompagnée d’un plan de distribution et d’une description du contrôle attendu.

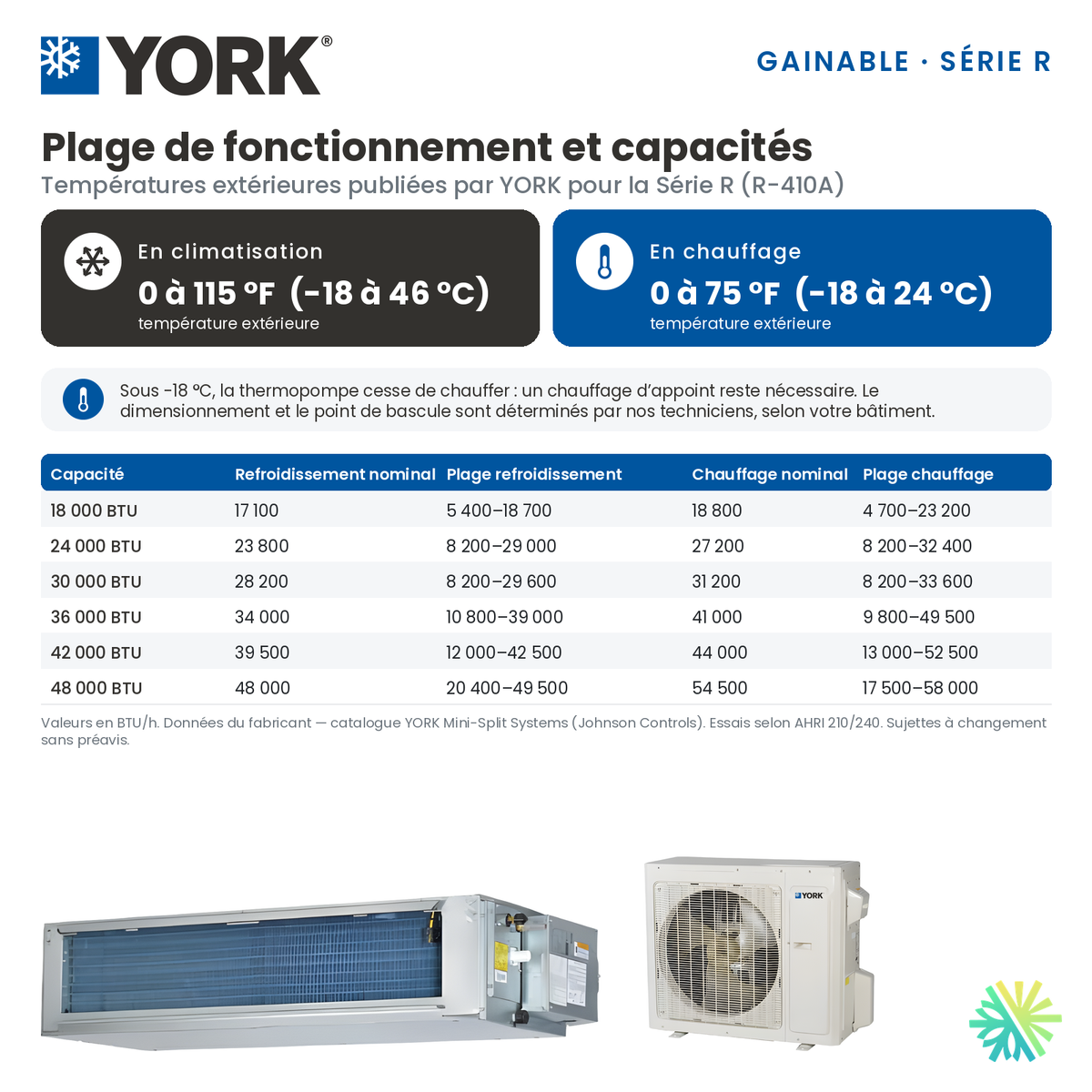

Chauffage à −18 °C : distinguer fonctionnement et chaleur disponible

La plage de fonctionnement en chauffage du DHR48CSB21S descend à −18 °C et monte à 24 °C. En climatisation, le catalogue indique une plage extérieure de −18 à 46 °C.

Nous ne présentons toutefois pas les 54 500 BTU/h de chauffage nominal comme une production garantie à −18 °C. Les conditions nominales indiquées sous le tableau utilisent notamment une température extérieure de 8 °C au thermomètre sec. La page ne fournit pas de capacité ni de coefficient de performance spécifiques à −15 °C ou à −18 °C.

Pour une propriété sur la Rive Nord, la Rive Sud ou en Montérégie, nous proposons de définir le rôle hivernal de cette YORK avant de modifier le chauffage existant. Notre recommandation doit préciser ce que la thermopompe est censée couvrir et quel équipement assurera le relais lorsque nécessaire.

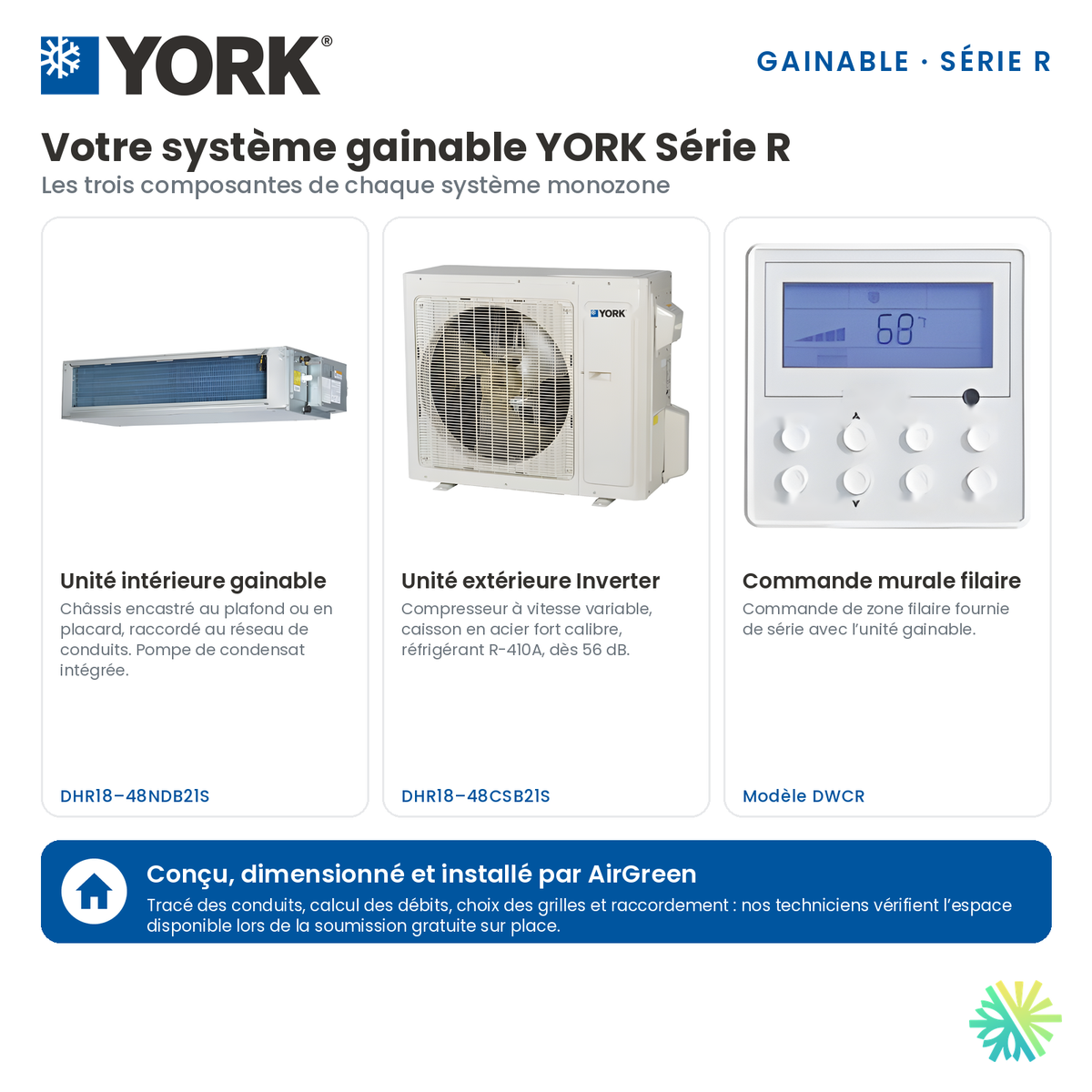

Commande filaire fournie et options à identifier

La page du modèle gainable présente la commande filaire DWCR comme équipement de série. Pour des besoins de programmation plus détaillés, le catalogue décrit également la DWCR2, destinée à la Série R, avec un horaire sur sept jours, jusqu’à huit événements quotidiens et des fonctions de verrouillage. Nous faisons préciser la commande retenue dans la soumission.

Notre fiche commerciale mentionne le Wi-Fi en option, mais la brochure fournie ne permet pas de confirmer un module pour ce jumelage. Elle associe l’application EWPE Smart aux séries P, X et Z. Nous ne promettons donc pas cette application pour la Série R sans validation de l’accessoire compatible.

Du choix de l’emplacement à la mise en service : préparer un projet gainable complet

Réserver l’espace pour l’appareil et pour les interventions futures

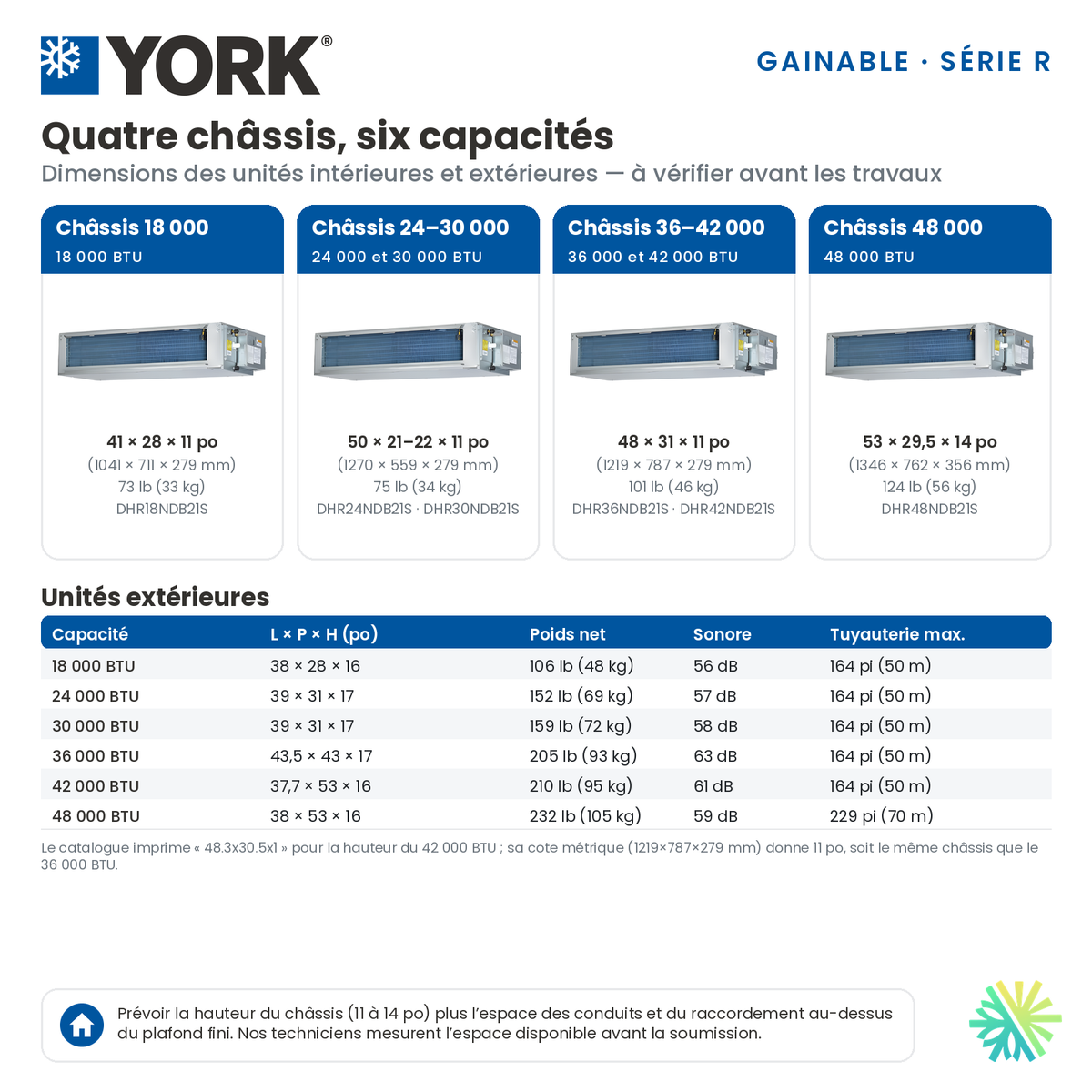

Le caisson intérieur est annoncé à 53 × 29,5 × 14 po, dans l’ordre largeur × profondeur × hauteur, avec un poids net de 56 kg. Nous utilisons ces cotes en pouces pour un premier repérage, puis nous faisons confirmer le dessin technique avant la fabrication des supports et des raccordements.

Le groupe extérieur présente des cotes de catalogue de 38 × 53 × 16 po et un poids net de 105 kg. Pour cette unité, nous faisons confirmer l’orientation des dimensions sur le dessin applicable plutôt que de déduire sa hauteur et sa profondeur d’une ligne abrégée.

Dans notre étude d’implantation, nous réservons également les accès aux raccordements et aux composants à entretenir. Nous proposons de déterminer l’emplacement des trappes avant la fermeture du plafond, avec une vérification du parcours de manutention. L’objectif n’est pas seulement de pouvoir installer l’appareil, mais de pouvoir y accéder ensuite.

Prévoir deux circuits d’alimentation distincts

La documentation YORK exige une alimentation séparée pour chaque unité. Le réseau nominal est de 208/230 V, monophasé, 60 Hz; les caractéristiques électriques diffèrent entre le groupe extérieur et le caisson gainable.

Nous distinguons ces valeurs de la consommation de fonctionnement : 70 A représente ici une protection maximale publiée, pas une consommation permanente annoncée. Nous faisons confirmer les conducteurs, les protections et les dispositifs de coupure par l’intervenant qualifié, selon la plaque signalétique de l’équipement livré.

Pour comparer les devis, nous recommandons de vérifier que les travaux électriques couvrent bien les deux unités. Une offre qui ne prévoit que le raccordement extérieur ne décrit pas tout le besoin indiqué par le fabricant.

Organiser le parcours frigorifique et l’évacuation de l’eau

La YORK fonctionne au R-410A, avec des raccords frigorifiques de 3/8 po pour le liquide et de 5/8 po pour le gaz. Le catalogue publie, pour ce groupe extérieur, une longueur totale maximale de tuyauterie de 70 m et un dénivelé maximal de 15 m. Ces limites servent à examiner la faisabilité du parcours; elles ne correspondent pas à une longueur automatiquement comprise dans le prix installé.

L’unité gainable possède une pompe de condensats intégrée, et son raccord de drainage est indiqué à 1 po de diamètre extérieur. Nous faisons préciser le trajet d’évacuation et l’accès à la pompe avant les travaux de finition.

En complément du catalogue, le manuel d’installation YORK LIT-12012157 prévoit la recherche de fuites aux raccords frigorifiques et le tirage au vide. Nous intégrons ces opérations à la préparation de la mise en service, sans les remplacer par un simple essai de démarrage.

Dessiner le retour d’air avec autant d’attention que le soufflage

Le schéma d’installation de la page 9 du manuel YORK montre le filtre, la reprise d’air et le conduit de soufflage comme les parties d’un même circuit. Nous nous appuyons sur cette organisation pour préparer un réseau complet, plutôt qu’un ensemble de sorties isolées.

Pour votre installation CVAC, nous proposons trois étapes de validation :

1. Avant la pose, confirmer les pièces desservies, les parcours, les accès et les responsabilités pour les travaux connexes.
2. Avant les finitions, examiner les raccordements, l’isolation, le drainage et les possibilités d’entretien.
3. À la mise en service, vérifier les commandes, le fonctionnement et la distribution de l’air, puis expliquer les réglages au propriétaire.

Nous souhaitons que ces éléments figurent dans la préparation du chantier. Ils rendent le projet plus facile à suivre et évitent de réduire la réception des travaux au fait que de l’air froid sort d’une grille.

Trois enseignements de nos réalisations à Montréal, Laval et Longueuil

Nos comptes rendus de chantier apportent des exemples concrets d’intégration et d’entretien. Les interventions suivantes concernent d’autres systèmes, et non une installation attestée du jumelage YORK DHR48CSB21S/DHR48NDB21S.

À Îles-Laval : choisir l’orientation avant de raccorder les conduits

Dans notre réalisation d’un GREE All Match Slim Duct R32 à Îles-Laval, nous avons travaillé dans une cavité de plafond comportant une charpente en bois, de l’isolant et des raccordements existants. Nous avons étudié l’orientation du caisson pour conserver les passages nécessaires et l’accès de service. Le résultat décrit dans notre compte rendu est une installation intégrée qui évite de multiplier les appareils visibles dans les pièces.

À Montréal : mesurer avant de conclure à un manque de capacité

Lors d’un entretien dans un magasin du centre-ville de Montréal, nous avons examiné des problèmes de circulation d’air près des vitrines et dans certaines zones de passage. Les relevés ont mis en évidence de la poussière dans des conduits secondaires et un déséquilibre des débits. Notre intervention a notamment compris le nettoyage et le réglage des volets d’équilibrage. Ce cas nous rappelle qu’un inconfort localisé mérite un diagnostic du réseau, pas seulement une réflexion sur la taille de l’appareil.

À Longueuil : adapter un réseau existant lors d’une modernisation

Dans un immeuble multifonctionnel à Longueuil, nous avons modernisé une installation centrale présentant des fuites de gaines, du bruit et des débits déséquilibrés. Le projet comprenait des adaptations de conduits et un équilibrage final. Notre compte rendu rapporte une baisse de 5 dB dans les zones de travail, ainsi qu’un retour favorable des gestionnaires sur le suivi du chantier. Ce résultat appartient à cette modernisation précise; nous ne le transposons pas à toute installation gainable YORK.

Entretenir un système caché sans attendre une perte de confort

Pour l’entretien CVAC, nous proposons de conserver un dossier simple : emplacement du filtre, accès au caisson, parcours du drainage, références des commandes et observations de mise en service.

Le manuel YORK relie notamment les déclenchements répétés de la protection antigel E2 à des vérifications du filtre et de la circulation d’air. Il demande de contrôler périodiquement le soufflage et la reprise. Nous ne traitons donc pas un défaut récurrent comme un signal à effacer sans diagnostic.

Pour un appel de service, nous vous invitons à photographier le code affiché et à noter les pièces touchées, le mode utilisé et le moment où le problème apparaît. En présence d’une trace d’eau ou d’un bruit inhabituel, nous recommandons une inspection plutôt qu’un démontage improvisé du plafond ou du caisson.

Garantie 10-10-0 : préciser la couverture réellement applicable

Notre fiche commerciale affiche 10-10-0, soit dix ans pour le compresseur, dix ans pour les pièces et aucune année de main-d’œuvre comprise dans cette désignation.

Le catalogue YORK de 2020 distingue toutefois une garantie standard de sept ans sur le compresseur et cinq ans sur les pièces, puis une bonification résidentielle à dix ans sous condition d’enregistrement. Il décrit également une couverture supplémentaire de main-d’œuvre nécessitant un achat distinct.

Nous faisons confirmer les conditions applicables à la vente et à l’usage des locaux. Pour un commerce, nous ne reprenons pas automatiquement une protection annoncée pour une application résidentielle. La soumission doit aussi préciser les éventuels frais de déplacement et les conditions de toute garantie supplémentaire.

Établir le budget sans confondre appareil, réseau et subvention

Le prix d’un climatiseur gainable YORK de 48 000 BTU installé doit décrire plus que les deux unités. Nous proposons de distinguer l’équipement et ses commandes, les conduits et les grilles, les raccordements, puis les ouvertures et les finitions. Nous faisons également préciser la longueur de tuyauterie comprise et les accès particuliers nécessaires.

Notre fiche indique ENERGY STAR® : non et certification pour climat froid : non. Selon les conditions publiées par Hydro-Québec, les thermopompes installées à compter du 26 novembre 2025 doivent être certifiées ENERGY STAR® pour être admissibles à la subvention LogisVert correspondante. Compte tenu du statut indiqué pour cette YORK, nous n’intégrons pas cette aide à son budget.

Nous pouvons ainsi comparer des coûts complets, sans rendre une offre artificiellement moins chère par la déduction d’une aide non confirmée.

Confiez l’étude de votre projet gainable à AirGreen

Nous accompagnons les propriétaires dans le choix de l’équipement, l’installation et le service après-vente à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud. Nous proposons une estimation gratuite sur place pour examiner les contraintes du bâtiment et préparer une offre personnalisée.

Pour cette YORK, notre consultation permettra notamment de préciser la capacité recherchée, le réseau à créer ou à adapter, la place du chauffage d’appoint et les commandes nécessaires.

Communiquez avec AirGreen au 514-316-2973 ou à sales@airgreen.ca pour vérifier la disponibilité du système gainable YORK Série R de 48 000 BTU et obtenir une soumission détaillée pour votre propriété.
