Échangeur d'Air Fantech ERV FIT 120E-D-EC-HC | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Est-ce la bonne taille pour votre maison ?
Il fournit 129 pcm nets, de quoi ventiler 1 500 à 2 400 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 1 500 à 2 500 pi², il faut renouveler environ 105 pcm en continu. Cet appareil en fournit 129 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
22,45$
Électricité par année
Moins qu'une ampoule de 60 W
Ampoules allumées jour et nuit. Même calcul pour chaque ligne : puissance × 8 760 h × 11,142 ¢/kWh.
Conforme au Code de construction du Québec, partout dans la province. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 61 % à 51 pcm.
Débit et efficacités à 0 °C et à −25 °C : répertoire HVI, section III. Coût : 23 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
ECMMoteurs EC : 2,2 pcm/W au lieu de 0,9
Le suffixe -EC remplace les moteurs à courant alternatif par des moteurs à commutation électronique. Le guide de sélection Fantech donne 2,2 pcm/W d'efficacité des ventilateurs à 0 °C, contre 0,9 pour le FIT 120E-D, et une plage de 40 à 129 pcm à 0,4 po. Toutes les versions -EC intègrent aussi le volet motorisé -D.
-HCRaccordement permanent, livré sans cordon
Le suffixe -HC (hard connect) désigne une version livrée sans cordon d'alimentation, à brancher directement au circuit là où le code l'exige. Sur le FIT 120E-D-EC-HC, les fils d'alimentation entrent dans le boîtier électrique par un serre-câble de 3/8 po, puis se relient aux fils et à la vis de mise à la terre de l'appareil.
61 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 51 pcm.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VREIl déplace aussi l'humidité, pas seulement la chaleur
Un VRE transfère une partie de l'humidité entre les deux flux d'air. Utile dans une maison qui s'assèche trop l'hiver ou qui reçoit beaucoup d'humidité l'été. En contrepartie, il récupère généralement moins de chaleur qu'un VRC de gamme équivalente.
2005123Son numéro d'homologation HVI
Inscrit à la section III du répertoire des produits certifiés du Home Ventilating Institute. Vérifiable par n'importe qui, et première condition de la subvention Rénoclimat.
−17 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 146 à 129 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
23 WMesuré au débit où il vit vraiment
Ses 77 % à 0 °C sont certifiés à 51 pcm, le débit continu d'une maison normale. À ce régime, il tire 23 W, soit environ 201 kWh par année.
5 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
5 poCe qu'il demande sur place
Conduits de 5 po, raccordement par le côté. Il pèse 35 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Rénoclimat : 500 $ pour l'installation ou le remplacement d'un VRC ou VRE
Première condition remplie : homologué HVI section III, n° 2005123. Seconde : votre cote ÉnerGuide doit s'améliorer entre les deux évaluations. Québec prévient qu'un échangeur installé seul peut faire augmenter la consommation de la maison ; c'est pourquoi nous le balançons au débit calculé plutôt qu'à pleine vitesse.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

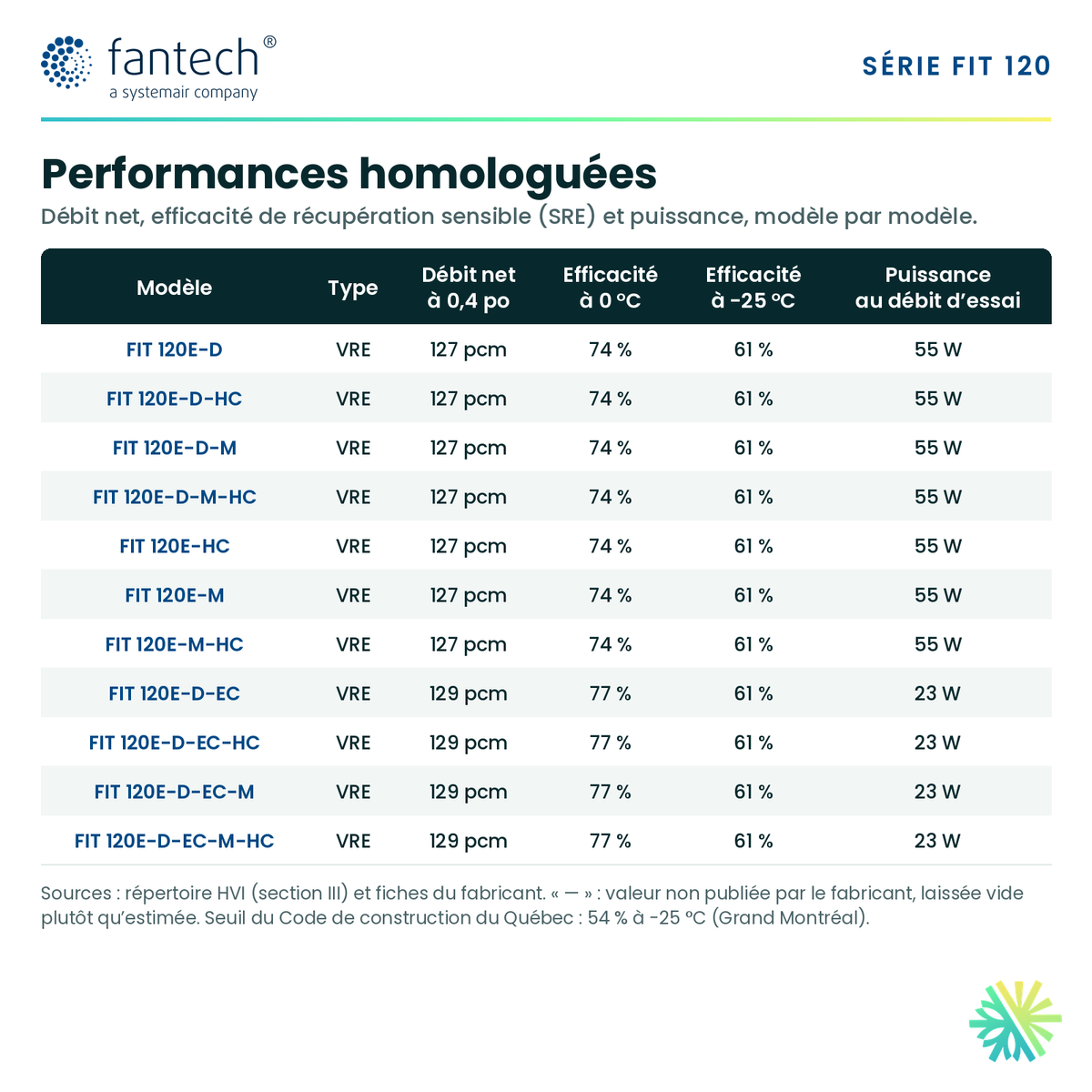

Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 146 pcm
- Débit net à 0,4 po c.e.
- 129 pcm
- ERS à 0 °C (51 pcm)
- 77 %
- ERS à −25 °C (51 pcm)
- 61 %
- ASE à 0 °C
- 80 %
- Puissance consommée
- 23 W
- Efficacité
- 2,2 pcm/W
- Type
- VRE
- Raccordement
- Ports latéraux
- Collets de conduits
- 5 po
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables MERV 3 (11 5/16 × 8 1/8 po); options MERV 8 (461674) et MERV 13 (461675)
- Dimensions (L × P × H)
- 23,16 × 20,75 × 10,06 po
- Poids
- 35 lb
- Alimentation
- 120 V
- Homologation HVI (section III)
- 2005123
- Garantie — noyau
- 5 ans
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
- Fiche technique (FR)
- Spec sheet (EN)
Débit net, efficacités à 0 °C et à −25 °C et puissance : répertoire des produits certifiés du Home Ventilating Institute, section III (HVID 2005123). Consommation annuelle calculée à 23 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Faible consommation et câblage permanent
Le Fantech FIT 120E-D-EC-HC réunit trois choses : des moteurs à commutation électronique, un volet motorisé sur l'air extérieur et une alimentation sans cordon. C'est l'échangeur d'air à considérer pour une rénovation majeure ou un projet où le code demande un raccordement fixe, et où la consommation électrique compte dans le choix. Son débit net homologué est de 129 pcm à 0,4 po.
Les raccords du logement sont du côté droit, comme sur la version standard. Pour une unité orientée à l'inverse, la version à gauche existe : le FIT 120E-D-EC-M-HC.
Moteurs EC : les chiffres
Au débit d'essai de 51 pcm, ce ventilateur récupérateur d'énergie (VRE) consomme 23 W, soit 2,2 pcm/W. La version à moteurs AC, le FIT 120E-D-HC, en consomme 55 au même débit. En haute vitesse, l'écart est de 74 W contre 104 W. Sur une année, la fiche technique ci-dessus estime 201 kWh. Le courant maximal indiqué par le guide Fantech est de 2,3 A.
Le branchement fixe
L'électricien prépare un circuit; à la pose, les fils entrent dans le boîtier électrique par un serre-câble de 3/8 po et se relient aux fils et à la vis de mise à la terre de l'appareil. Le couvercle se referme sans pincer les fils, puis on met l'appareil sous tension au panneau. Un dégagement de 2 3/8 po au-dessus du boîtier électrique suffit pour travailler.
Le volet et le raccordement à la fournaise
Le volet -D est livré d'office avec les moteurs EC. Il se ferme quand l'appareil ne ventile pas, ce qui empêche la soufflerie de la fournaise de tirer de l'air extérieur non traité dans le plénum de retour. Fantech recommande ce type d'appareil pour les installations partiellement dédiées et simplifiées. La soufflerie est asservie au relais NO, C, NC de l'appareil, ou laissée en marche continue.
Récupération d'hiver et d'été
L'efficacité de récupération sensible est de 77 % à 0 °C et 51 pcm (80 % ajustée). À −25 °C, elle est de 61 % au même débit : le seuil de 54 % de la section 9.32 du Code pour le Grand Montréal est largement respecté. L'été, à 35 °C, la récupération totale atteint 70 %. Le dégivrage se fait par arrêt du ventilateur d'alimentation, sans drain.

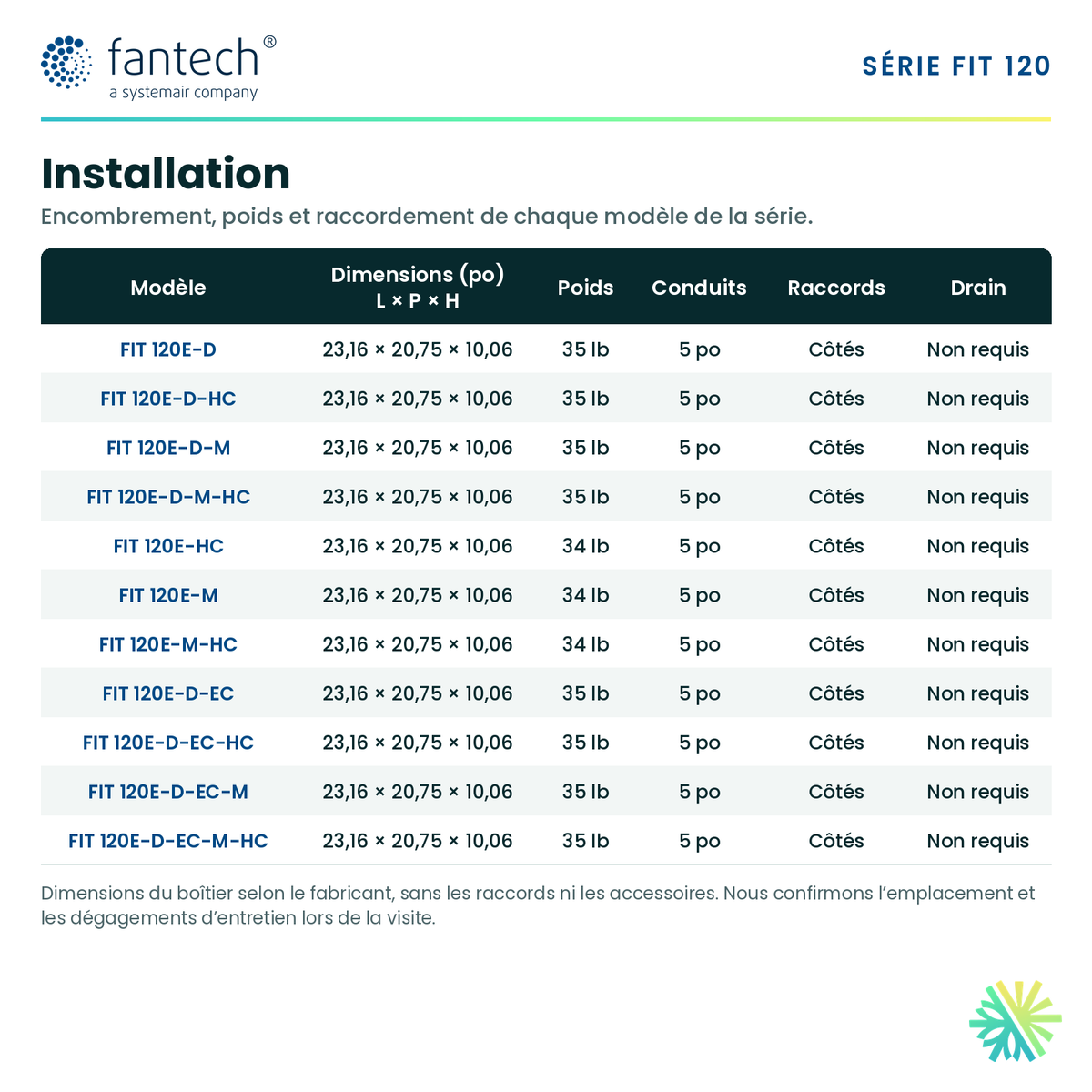

Dimensions et pose
- 23,16 × 20,75 × 10,06 po, 35 lb; 25 po de largeur avec le volet.
- Quatre raccords latéraux ronds de 5 po.
- Pas de drain.
- Dégagement de 8 1/2 po devant la porte.
Les conduits sont fixés aux collets avec un collier, isolés, puis recouverts du pare-vapeur et scellés au ruban. Du côté des hottes, le conduit isolé flexible reste tendu et le plus court possible.
Commandes compatibles
Le bornier basse tension reçoit une commande centrale et des commandes d'appoint. Les commandes centrales de Fantech à capteur de COV, ECO-Touch Auto IAQ et ECO-Feel Auto IAQ, se branchent en respectant la polarité, et une seule commande centrale est permise par appareil. Les minuteries de salle de bain et le déshumidistat MDEH1 s'y ajoutent. Les bornes S+ et S- servent à l'arrêt à distance : lorsqu'elles sont reliées, l'appareil reste en attente jusqu'à l'ouverture du contact.
Emplacement
Nous le posons dans une salle mécanique ou au sous-sol, dans un espace qui reste au-dessus de 10 °C, près d'un mur extérieur et loin des chambres.
Filtres
Deux filtres électrostatiques MERV 3 lavables, 11 5/16 × 8 1/8 po. Options : MERV 8 (461674) et MERV 13 (461675).
Entretien courant
Les filtres s'examinent tous les trois mois et se lavent à l'eau tiède savonneuse. Le noyau se vérifie tous les six mois et se rince à l'eau claire. Une fois par année, Fantech recommande de passer l'aspirateur à l'intérieur du boîtier, de nettoyer les hottes et les conduits, et de faire faire une visite générale par un entrepreneur qualifié.
Garantie
Sept ans sur les moteurs EC; cinq ans sur le noyau, les composants électriques et le moteur du volet.
Installation par AirGreen
AirGreen pose et met en service ce VRE à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Nous établissons le débit requis par un calcul pièce par pièce selon CSA F326, nous coordonnons le circuit avec l'électricien, puis nous équilibrons l'appareil au débit calculé avec la soufflerie en marche.
Grâce à son homologation à la section III du répertoire HVI (no 2005123), le FIT 120E-D-EC-HC peut être admissible à l'aide Rénoclimat de 500 $ lorsque la cote ÉnerGuide s'améliore entre les deux évaluations. Rappel : l'évaluation doit être faite avant le début des travaux.
Soumission gratuite : 514 316-2973 ou sales@airgreen.ca.
