Échangeur d'Air Fantech ERV FIT 120E-D-M | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Est-ce la bonne taille pour votre maison ?
Il fournit 127 pcm nets, de quoi ventiler 1 500 à 2 400 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 1 500 à 2 500 pi², il faut renouveler environ 105 pcm en continu. Cet appareil en fournit 127 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
53,68$
Électricité par année
Moins qu'une ampoule de 60 W
Ampoules allumées jour et nuit. Même calcul pour chaque ligne : puissance × 8 760 h × 11,142 ¢/kWh.
Conforme au Code de construction du Québec, partout dans la province. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 61 % à 51 pcm.
Débit et efficacités à 0 °C et à −25 °C : répertoire HVI, section III. Coût : 55 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
-DVolet motorisé intégré sur l'air extérieur
Le suffixe -D indique que le FIT 120E-D-M intègre un volet motorisé. Raccordé au retour d'une fournaise, l'appareil peut ainsi bloquer l'air extérieur non traité que la soufflerie aspirerait quand il est à l'arrêt, ce que Fantech recommande pour ce type d'installation. Le volet porte la largeur à 25 po, contre 24 5/8 po pour le FIT 120E-M.
-MVersion miroir : raccords du logement à gauche
Sur le FIT 120E-D, l'alimentation et le retour d'air du logement se raccordent du côté droit ; sur le FIT 120E-D-M, ils passent du côté gauche. Un même immeuble peut ainsi desservir des logements en plan inversé, les schémas d'installation se lisant simplement à l'inverse.
61 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 51 pcm.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

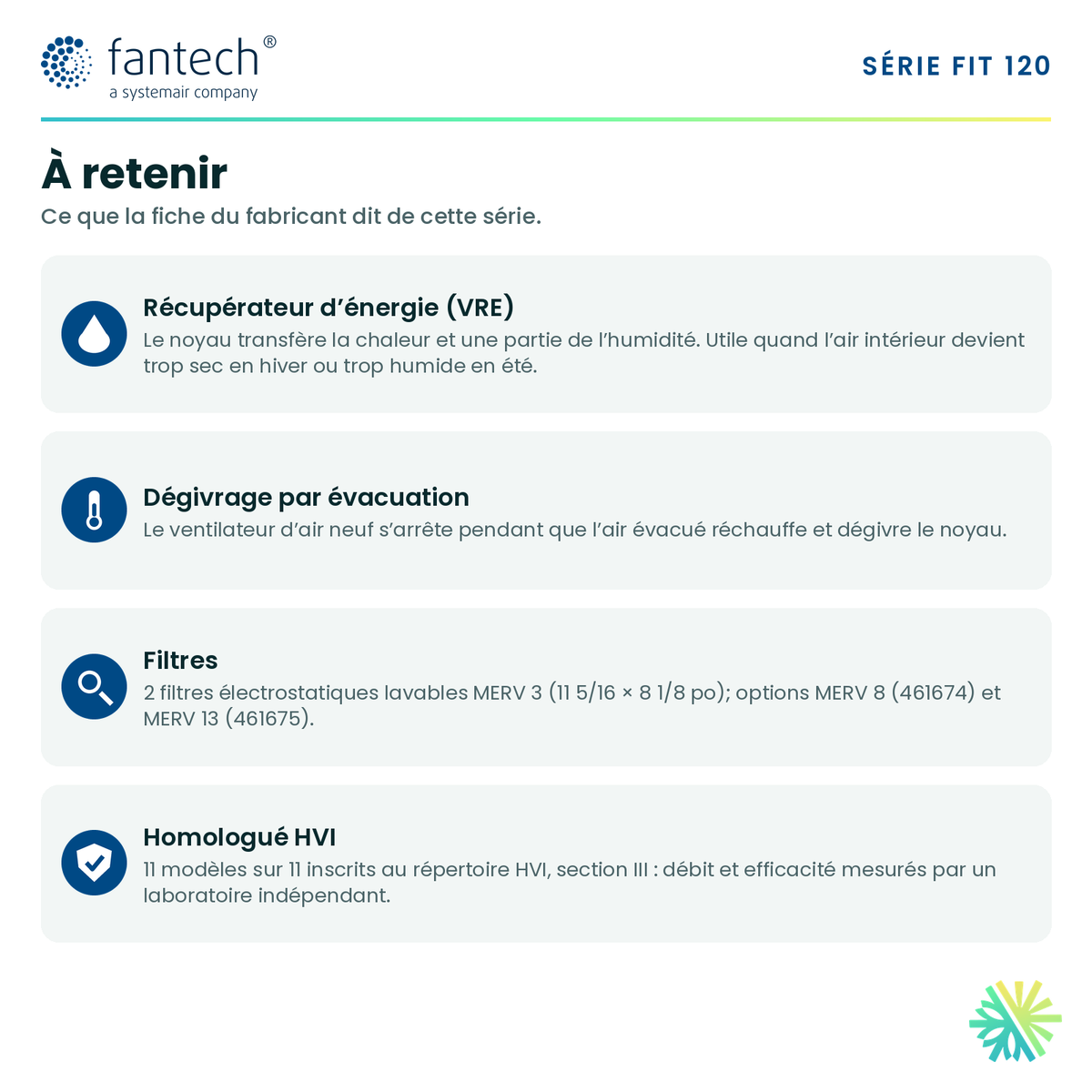

VREIl déplace aussi l'humidité, pas seulement la chaleur
Un VRE transfère une partie de l'humidité entre les deux flux d'air. Utile dans une maison qui s'assèche trop l'hiver ou qui reçoit beaucoup d'humidité l'été. En contrepartie, il récupère généralement moins de chaleur qu'un VRC de gamme équivalente.
2005060Son numéro d'homologation HVI
Inscrit à la section III du répertoire des produits certifiés du Home Ventilating Institute. Vérifiable par n'importe qui, et première condition de la subvention Rénoclimat.
−19 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 146 à 127 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
55 WMesuré au débit où il vit vraiment
Ses 74 % à 0 °C sont certifiés à 51 pcm, le débit continu d'une maison normale. À ce régime, il tire 55 W, soit environ 482 kWh par année.
5 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
5 poCe qu'il demande sur place
Conduits de 5 po, raccordement par le côté. Il pèse 35 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Rénoclimat : 500 $ pour l'installation ou le remplacement d'un VRC ou VRE
Première condition remplie : homologué HVI section III, n° 2005060. Seconde : votre cote ÉnerGuide doit s'améliorer entre les deux évaluations. Québec prévient qu'un échangeur installé seul peut faire augmenter la consommation de la maison ; c'est pourquoi nous le balançons au débit calculé plutôt qu'à pleine vitesse.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

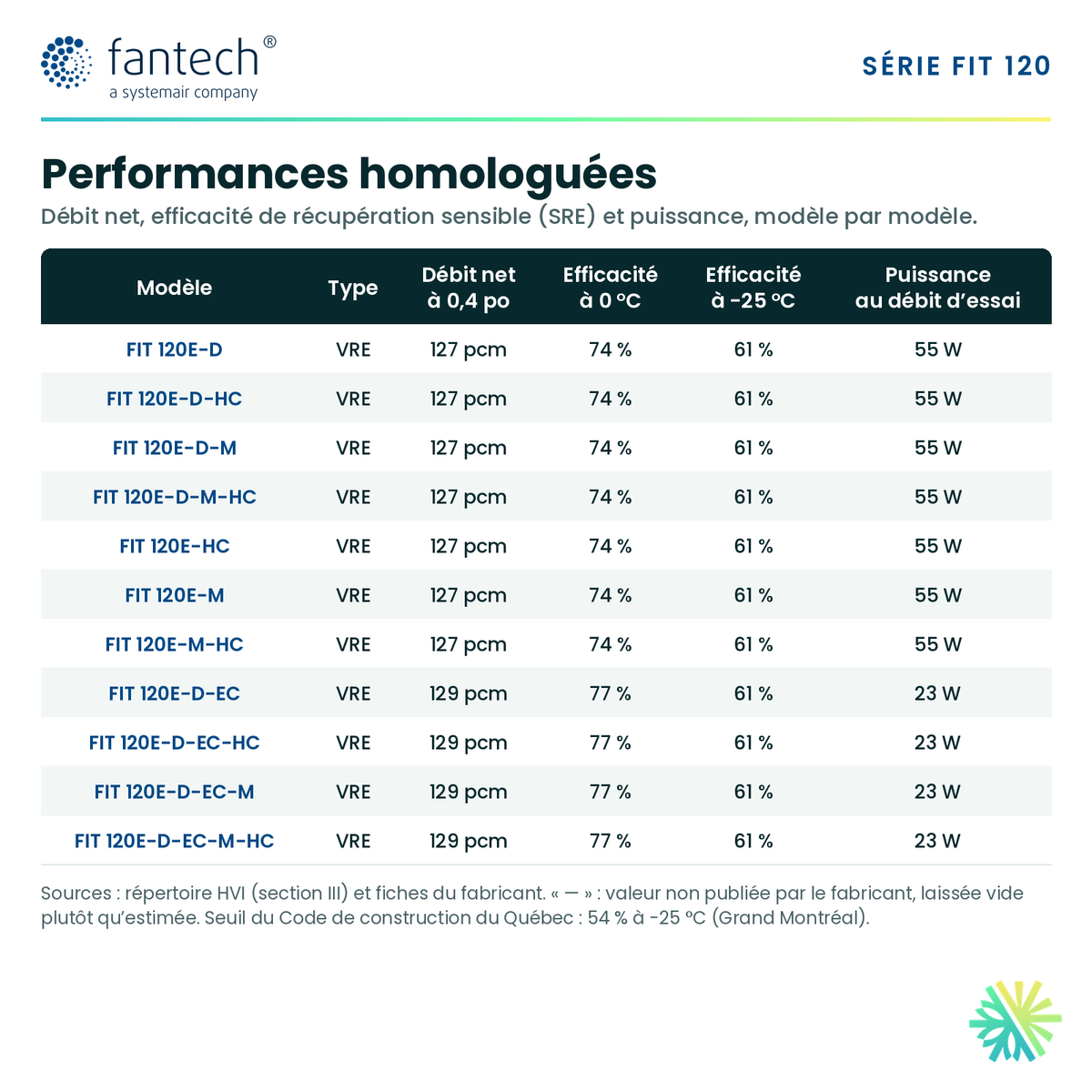

Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 146 pcm
- Débit net à 0,4 po c.e.
- 127 pcm
- ERS à 0 °C (51 pcm)
- 74 %
- ERS à −25 °C (51 pcm)
- 61 %
- ASE à 0 °C
- 81 %
- Puissance consommée
- 55 W
- Efficacité
- 0,9 pcm/W
- Type
- VRE
- Raccordement
- Ports latéraux
- Collets de conduits
- 5 po
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables MERV 3 (11 5/16 × 8 1/8 po); options MERV 8 (461674) et MERV 13 (461675)
- Dimensions (L × P × H)
- 23,16 × 20,75 × 10,06 po
- Poids
- 35 lb
- Alimentation
- 120 V
- Homologation HVI (section III)
- 2005060
- Garantie — noyau
- 5 ans
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
- Fiche technique (FR)
- Spec sheet (EN)
Débit net, efficacités à 0 °C et à −25 °C et puissance : répertoire des produits certifiés du Home Ventilating Institute, section III (HVID 2005060). Consommation annuelle calculée à 55 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Pour les jumelés et maisons en rangée construits en miroir

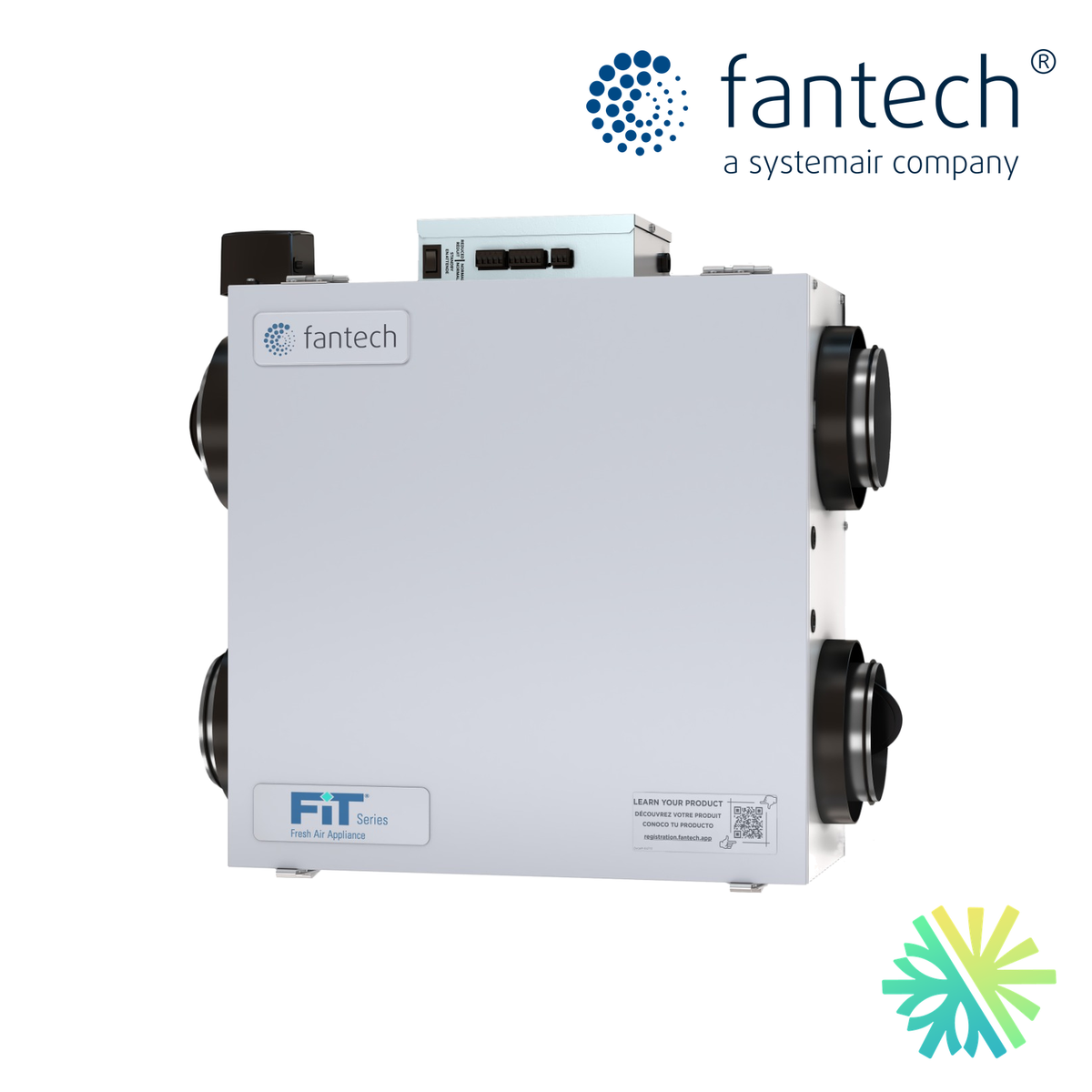

Dans un jumelé ou une rangée de maisons de ville, une unité sur deux est souvent l'image inversée de sa voisine. Le Fantech FIT 120E-D-M est pensé pour ces plans : son alimentation et son retour d'air se raccordent du côté gauche, et il intègre un volet motorisé pour être relié au retour d'une fournaise. Avec un débit net de 127 pcm à 0,4 po (146 pcm à 0,2 po), c'est le grand format de la série FIT. Son boîtier ne fait que 10,06 po d'épaisseur, ce qui laisse de la place sous les solives d'un sous-sol.
Le raccordement à la fournaise
Avec une installation partiellement dédiée, l'air neuf de ce VRE entre dans le plénum de retour et la fournaise le tempère avant de le distribuer. L'air vicié est capté dans les pièces humides. Le volet se ferme quand l'appareil ne ventile pas, pour que la soufflerie n'aspire pas d'air extérieur froid à travers lui. Nous asservissons la soufflerie au relais NO, C, NC de l'appareil, ou nous la réglons en marche continue.
Les bouches d'évacuation se placent dans la salle de bain, la cuisine ou la salle de lavage, haut sur le mur ou au plafond.
L'orientation à gauche
Le côté des raccords détermine le tracé de tous les conduits. Avec la bonne version, on garde des conduits courts, avec des coudes à 45° et des raccords en Y comme le recommande Fantech, ce qui préserve le débit et limite le bruit. Les schémas du manuel s'appliquent en les inversant. Le schéma électrique de la version miroir est distinct, et nous le suivons à la lettre.
Rendement et consommation
Ce ventilateur récupérateur d'énergie affiche une efficacité de récupération sensible de 74 % à 0 °C (51 pcm) et de 81 % ajustée. À −25 °C, elle est de 61 % à 51 pcm, au-dessus des 54 % prévus à la section 9.32 du Code pour le Grand Montréal. Il consomme 55 W au débit d'essai et jusqu'à 104 W en haute vitesse. L'estimation annuelle de la fiche est de 482 kWh.

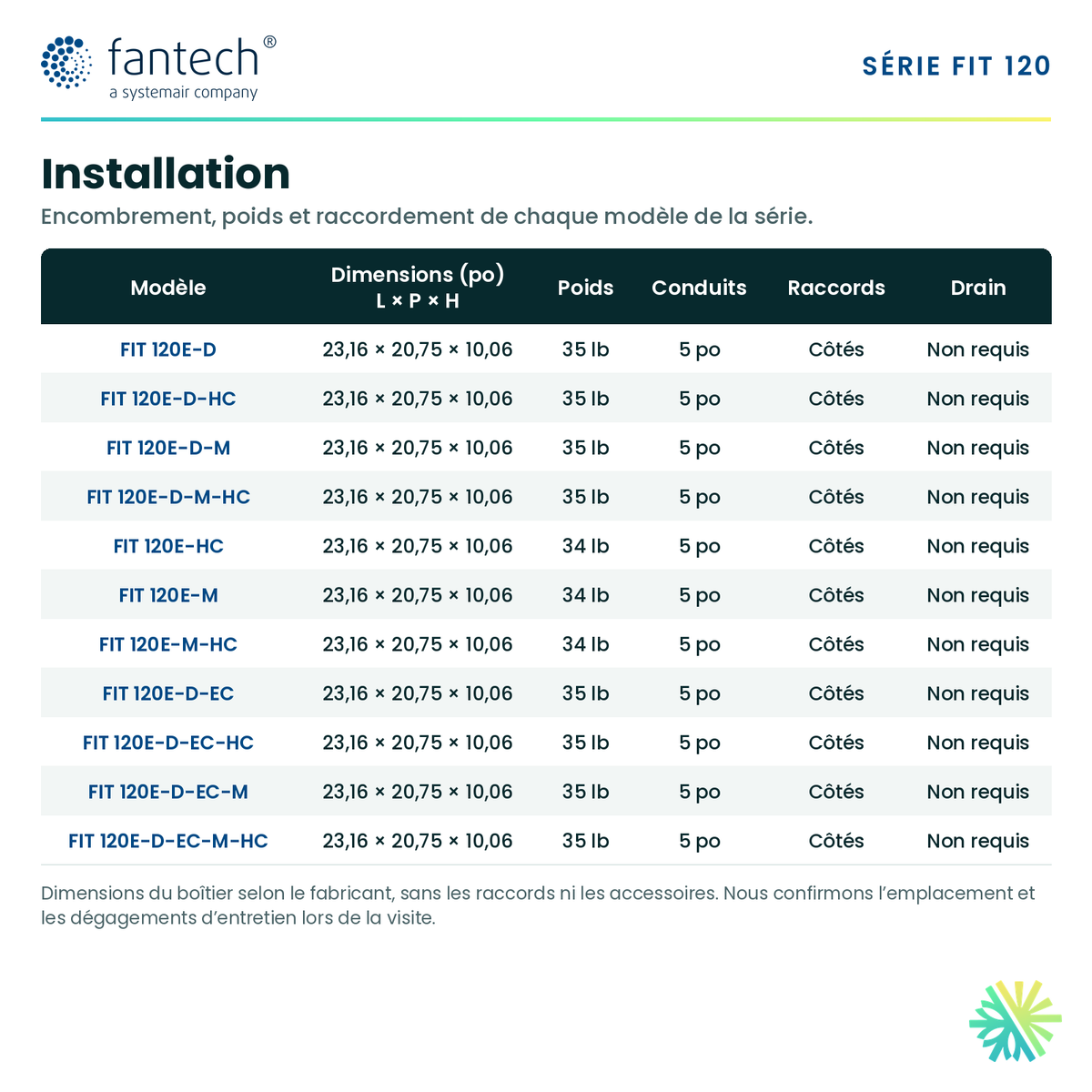

Dimensions
- 23,16 × 20,75 × 10,06 po, 35 lb.
- Largeur hors tout avec le volet : 25 po.
- Raccords latéraux de 5 po.
- Aucun drain.
- Dégagements : 8 1/2 po devant la porte et 2 3/8 po au-dessus du boîtier électrique.
- Montage au plafond ou au mur avec le support fourni.
Le lavage du noyau
Le noyau à membrane se lave à l'eau, ce qui est rare. On ouvre les deux loquets sous l'appareil, on retire la porte, puis le noyau et les filtres. Le noyau se place dans un grand évier ou une baignoire, une entrée vers le bas, et on y verse de l'eau du robinet jusqu'à ce qu'elle ressorte claire. On répète par l'autre entrée, puis on le laisse sécher deux à trois heures, plaques à la verticale. Fantech recommande de l'examiner tous les six mois.
Commandes pour une maison familiale
Dans une maison de ville, nous proposons souvent une commande murale et des minuteries. La commande ECO-Touch Auto IAQ, à écran tactile, règle la ventilation selon les COV et permet de fixer une plage d'humidité pour le jour et pour la nuit. Des minuteries RTS2, RTS4 ou RTS5 dans les salles de bain font passer l'appareil en haute vitesse; jusqu'à cinq peuvent être branchées. L'appareil suit toujours la même priorité : arrêt à distance, minuterie, déshumidistat, puis commande murale.
Filtres
Deux filtres MERV 3 lavables de 11 5/16 × 8 1/8 po sont fournis; des MERV 8 (461674) et MERV 13 (461675) sont offerts. Ils se lavent à l'eau tiède savonneuse, puis sèchent complètement avant d'être remis en place.
Garantie
Fantech couvre le noyau, les composants électriques et le moteur du volet 5 ans, et les moteurs des ventilateurs 7 ans.
Notre travail dans le Grand Montréal
Nos équipes installent des VRE dans les jumelés et les maisons de ville de Montréal, de Laval, de Longueuil, de la Rive-Nord et de la Rive-Sud. Pour un jumelé, nous faisons le calcul pièce par pièce selon CSA F326 pour chaque unité, nous choisissons la version standard ou -M selon le plan, puis nous équilibrons chaque appareil au débit calculé, soufflerie en marche.
Le FIT 120E-D-M porte le no 2005060 et il est homologué à la section III du répertoire HVI. Chaque propriétaire d'un jumelé peut ainsi être admissible à l'aide Rénoclimat de 500 $, si la cote ÉnerGuide de sa maison s'améliore entre les deux évaluations; l'évaluation doit être faite avant le début des travaux.
Soumission gratuite au 514 316-2973 ou à sales@airgreen.ca.
