Échangeur d'Air Fantech ERV FIT 80E-D-HC | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Est-ce la bonne taille pour votre maison ?
Il fournit 78 pcm nets, de quoi ventiler 800 à 1 400 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 900 à 1 500 pi², il faut renouveler environ 63 pcm en continu. Cet appareil en fournit 78 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
40,99$
Électricité par année
Moins qu'une ampoule de 60 W
Ampoules allumées jour et nuit. Même calcul pour chaque ligne : puissance × 8 760 h × 11,142 ¢/kWh.
Conforme au Code de construction du Québec pour le Grand Montréal. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 55 % à 53 pcm.
Débit et efficacités à 0 °C et à −25 °C : répertoire HVI, section III. Coût : 42 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
-DVolet motorisé intégré sur l'air extérieur
Le suffixe -D indique que le FIT 80E-D-HC intègre un volet motorisé. Raccordé au retour d'une fournaise, l'appareil peut ainsi bloquer l'air extérieur non traité que la soufflerie aspirerait quand il est à l'arrêt, ce que Fantech recommande pour ce type d'installation. Le volet porte la largeur à 21 7/8 po, contre 21 5/8 po pour le FIT 80E-HC.
-HCRaccordement permanent, livré sans cordon
Le suffixe -HC (hard connect) désigne une version livrée sans cordon d'alimentation, à brancher directement au circuit là où le code l'exige. Sur le FIT 80E-D-HC, les fils d'alimentation entrent dans le boîtier électrique par un serre-câble de 3/8 po, puis se relient aux fils et à la vis de mise à la terre de l'appareil.
55 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 53 pcm.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

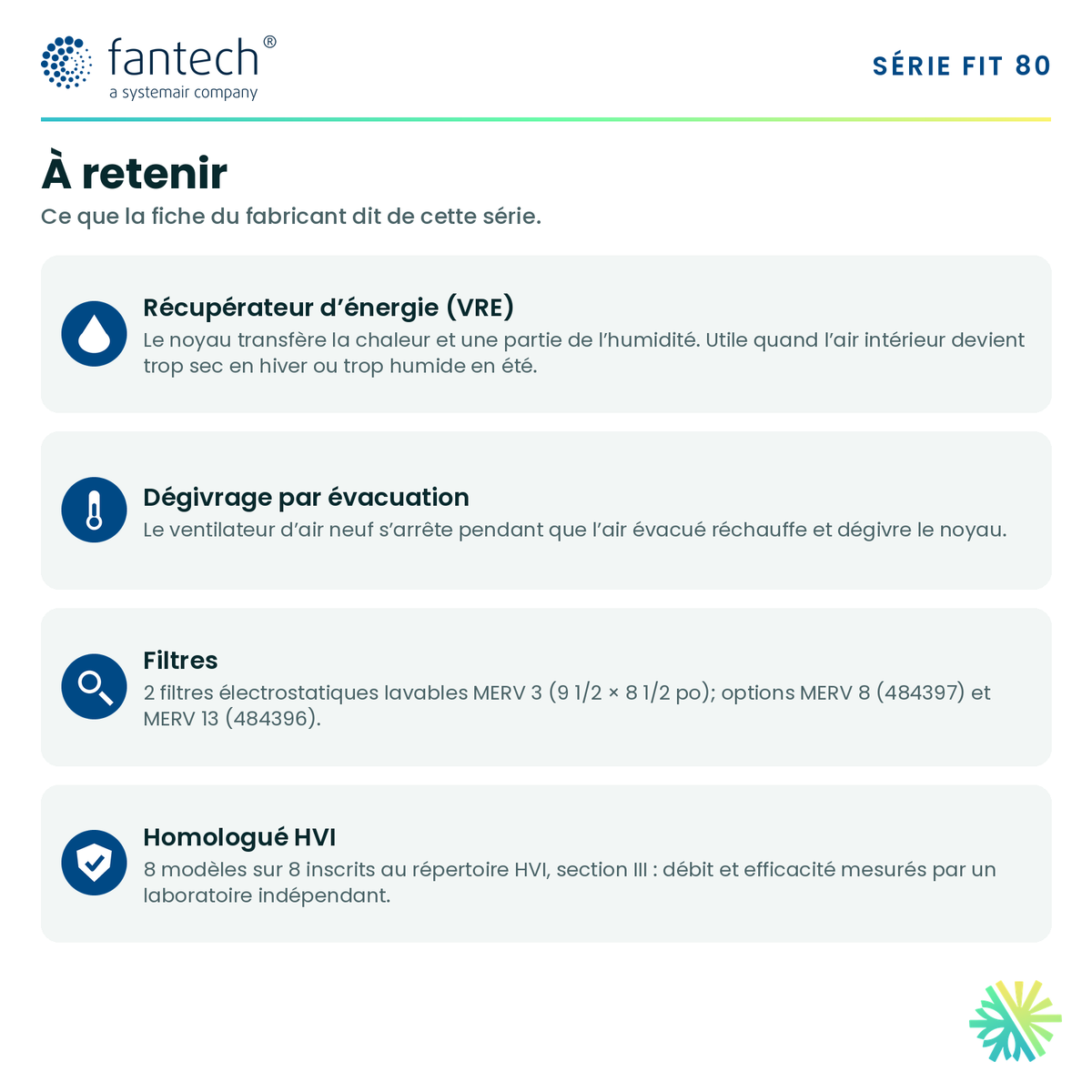

VREIl déplace aussi l'humidité, pas seulement la chaleur
Un VRE transfère une partie de l'humidité entre les deux flux d'air. Utile dans une maison qui s'assèche trop l'hiver ou qui reçoit beaucoup d'humidité l'été. En contrepartie, il récupère généralement moins de chaleur qu'un VRC de gamme équivalente.
2005306Son numéro d'homologation HVI
Inscrit à la section III du répertoire des produits certifiés du Home Ventilating Institute. Vérifiable par n'importe qui, et première condition de la subvention Rénoclimat.
−15 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 93 à 78 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
42 WMesuré au débit où il vit vraiment
Ses 70 % à 0 °C sont certifiés à 42 pcm, le débit continu d'une maison normale. À ce régime, il tire 42 W, soit environ 368 kWh par année.
5 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
4 poCe qu'il demande sur place
Conduits de 4 po, raccordement par le côté. Il pèse 30 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Rénoclimat : 500 $ pour l'installation ou le remplacement d'un VRC ou VRE
Première condition remplie : homologué HVI section III, n° 2005306. Seconde : votre cote ÉnerGuide doit s'améliorer entre les deux évaluations. Québec prévient qu'un échangeur installé seul peut faire augmenter la consommation de la maison ; c'est pourquoi nous le balançons au débit calculé plutôt qu'à pleine vitesse.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.
Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 93 pcm
- Débit net à 0,4 po c.e.
- 78 pcm
- ERS à 0 °C (42 pcm)
- 70 %
- ERS à −25 °C (53 pcm)
- 55 %
- ASE à 0 °C
- 75 %
- Puissance consommée
- 42 W
- Efficacité
- 1,0 pcm/W
- Type
- VRE
- Raccordement
- Ports latéraux
- Collets de conduits
- 4 po
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables MERV 3 (9 1/2 × 8 1/2 po); options MERV 8 (484397) et MERV 13 (484396)
- Dimensions (L × P × H)
- 20,63 × 18,19 × 10,06 po
- Poids
- 30 lb
- Alimentation
- 120 V
- Homologation HVI (section III)
- 2005306
- Garantie — noyau
- 5 ans
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
- Fiche technique (FR)
- Spec sheet (EN)
Débit net, efficacités à 0 °C et à −25 °C et puissance : répertoire des produits certifiés du Home Ventilating Institute, section III (HVID 2005306). Consommation annuelle calculée à 42 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Pour une unité à air pulsé où le code impose un câblage fixe

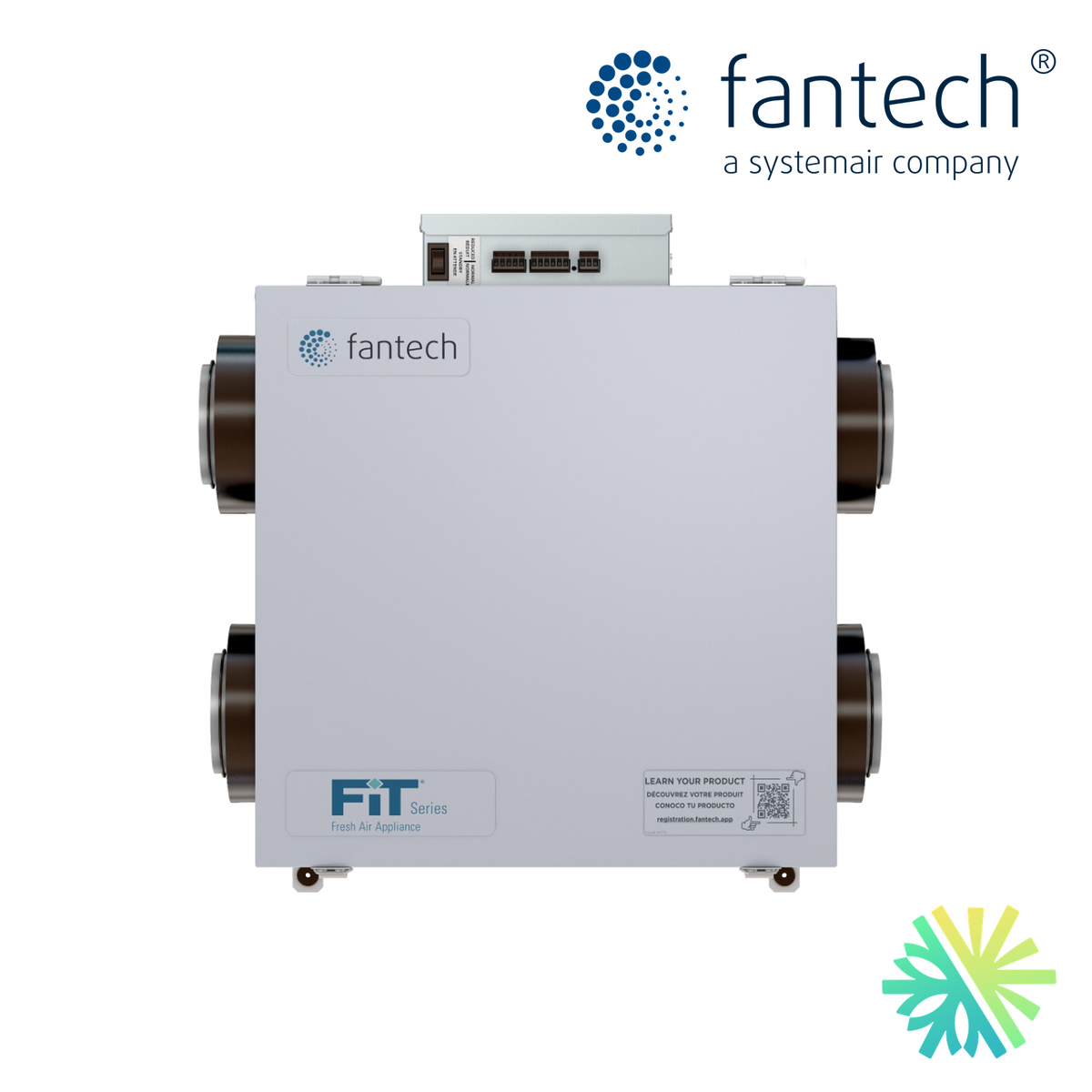

Le Fantech FIT 80E-D-HC s'adresse aux chantiers qui cumulent deux exigences : un échangeur d'air raccordé au retour de la fournaise, et une alimentation électrique permanente, sans cordon ni prise. Le volet motorisé (-D) protège le réseau contre l'air extérieur non traité; la version -HC arrive sans cordon, prête à être branchée au circuit.
C'est un ventilateur récupérateur d'énergie (VRE) de la série FIT 80 : débit net de 78 pcm à 0,4 po, plage de 20 à 78 pcm, raccords latéraux de 4 po et un poids de 30 lb seulement. Son boîtier de 10,06 po d'épaisseur se loge au plafond d'un placard ou d'une salle mécanique.
Le volet, côté air extérieur
Fantech l'explique dans son manuel : lorsque l'appareil est éteint, aucun air vicié ne le traverse, mais la soufflerie de la fournaise continue d'aspirer de l'air extérieur par son conduit. Cet air froid entre alors dans la maison sans avoir été tempéré, et la charge du système augmente. Le volet du FIT 80E-D-HC se ferme à l'arrêt et coupe ce chemin. Avec lui, la largeur passe de 21 5/8 po à 21 7/8 po.
Le branchement fixe
Les fils d'alimentation entrent dans le boîtier électrique par un serre-câble de 3/8 po et se relient aux fils et à la vis de mise à la terre de l'appareil. Il faut prévoir 2 3/8 po libres au-dessus du boîtier. Côté basse tension, le bornier reçoit la commande murale, les minuteries de salle de bain et le relais d'asservissement de la fournaise (NO, C, NC).

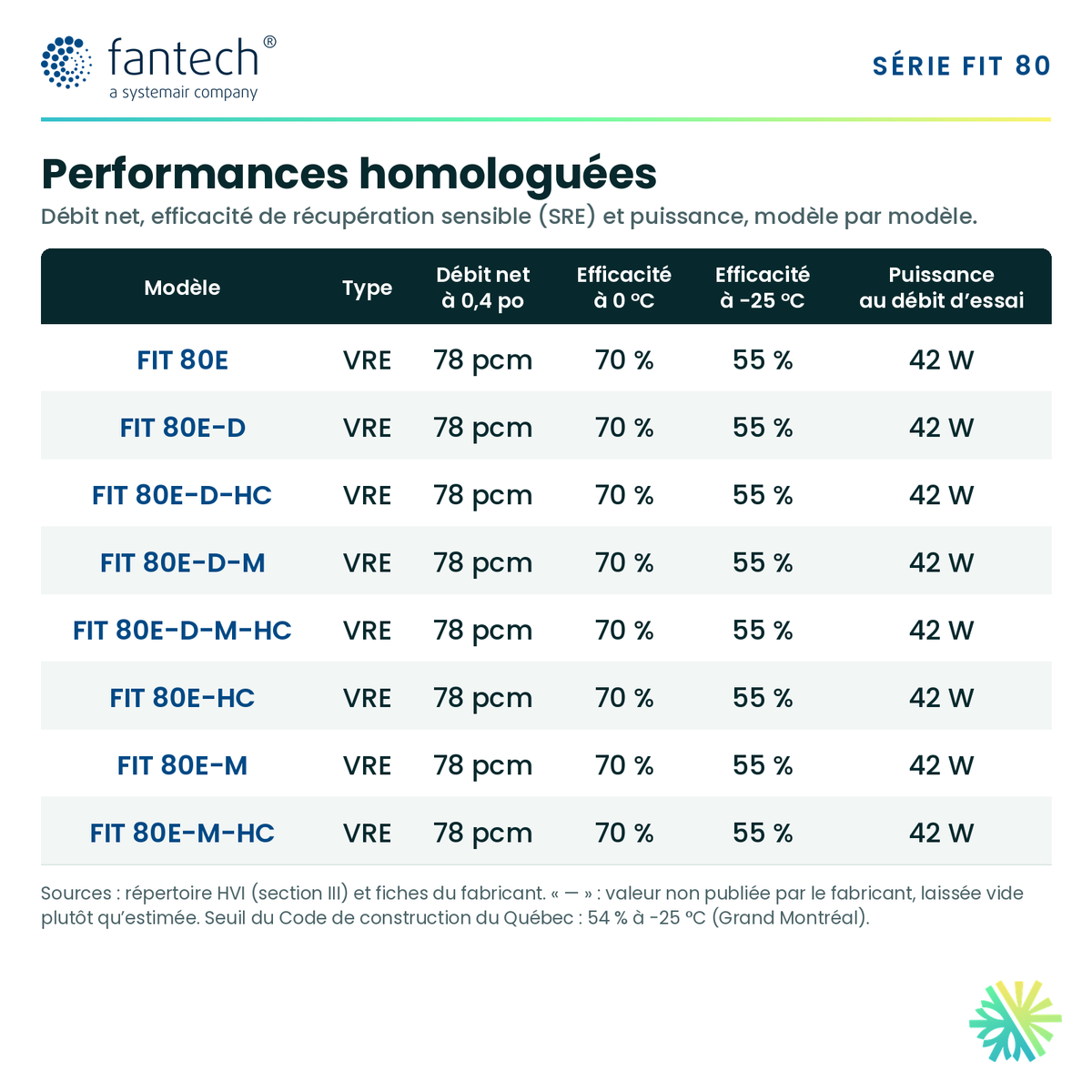

Efficacité mesurée
Les données HVI : 70 % d'efficacité de récupération sensible à 0 °C et 42 pcm, 75 % ajustée, 55 % à −25 °C et 53 pcm. Ce dernier chiffre respecte le seuil de 54 % de la section 9.32 du Code applicable au Grand Montréal. En été, à 35 °C, la récupération totale est de 50 %. Consommation : 42 W au débit d'essai, 52 W en haute vitesse, pour un courant maximal de 0,6 A.

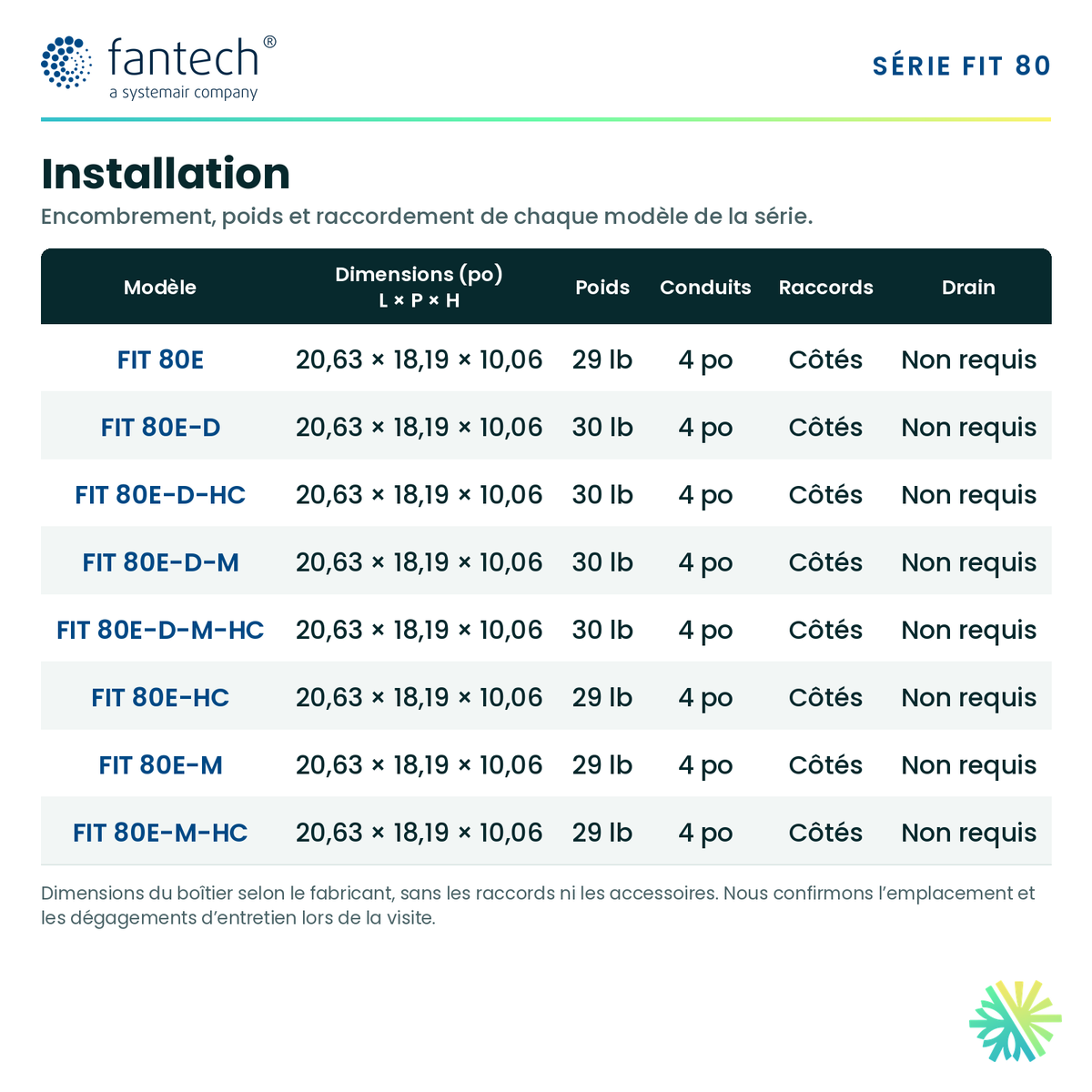

Dimensions et dégagements
- 20,63 × 18,19 × 10,06 po.
- 8 1/2 po devant la porte pour retirer le noyau.
- Pas de drain à raccorder.
- Support de montage inclus, au plafond ou au mur.
Fantech recommande de placer l'appareil dans une salle mécanique, près d'un mur extérieur, dans un espace qui reste au-dessus de 10 °C, et loin des pièces principales de la maison.
Équilibrage avec la fournaise en marche
Un VRE relié au plénum de retour doit être équilibré dans les conditions réelles. Fantech demande de faire la procédure avec la soufflerie en marche et l'appareil en haute vitesse. On mesure d'abord le débit du côté de l'air vicié, puis du côté de l'air neuf, avec une commande murale Fantech programmable à écran tactile et un manomètre. Chaque pression sur la commande modifie la vitesse d'un ventilateur de 1 %. Les vitesses basse et moyenne suivent le réglage de la vitesse maximale. Nous inscrivons ensuite la pression mesurée et les deux débits au rapport de mise en service.
Prise d'air et sortie d'air vicié
L'air neuf est pris à au moins 18 po au-dessus du sol ou de la neige accumulée, à 3 pi ou plus d'un coin de mur, et loin d'une sortie de sécheuse ou de l'évacuation d'une fournaise à haut rendement. La sortie d'air vicié respecte les mêmes distances et doit éviter un compteur ou un trottoir, où le givre pourrait bloquer le passage. Ni l'une ni l'autre ne se place dans un garage.
Filtration
Filtres fournis : deux électrostatiques lavables MERV 3, format 9 1/2 × 8 1/2 po. Filtres optionnels : MERV 8 (484397) ou MERV 13 (484396). Le noyau à membrane se lave à l'eau, lui aussi.

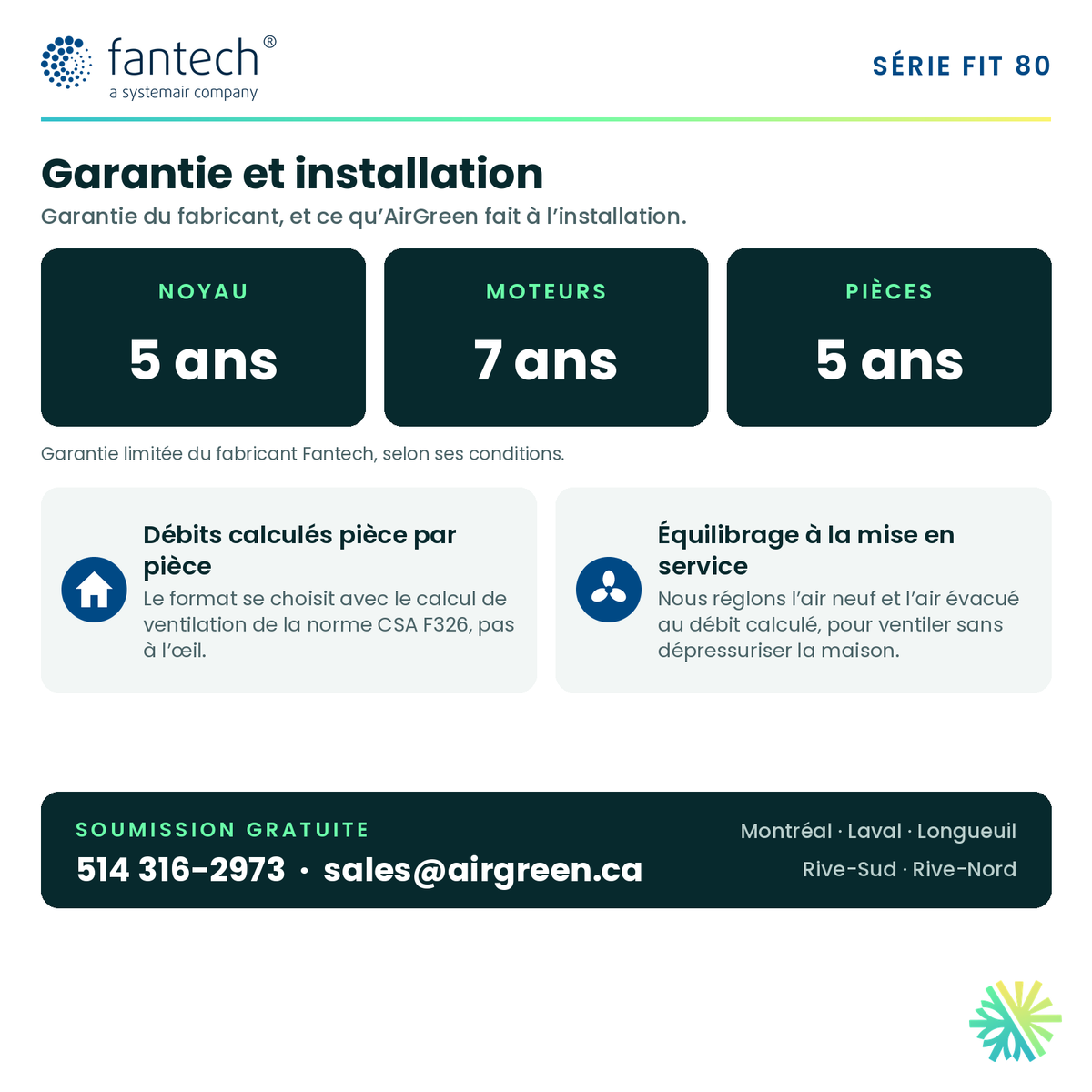

Garantie du fabricant
Fantech : 7 ans sur les moteurs; 5 ans sur le noyau, les composants électriques et le moteur du volet. Les pièces de rechange se trouvent sur le portail Fantech, accessible par le code imprimé sur la plaque signalétique.
AirGreen, de la conception à la mise en service
Pour un projet à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud, nous établissons les débits requis pièce par pièce selon la norme CSA F326. Nous coordonnons le circuit avec votre électricien, nous raccordons le VRE au plénum de retour et nous équilibrons l'alimentation et l'évacuation au manomètre, jusqu'au débit calculé.
Homologué à la section III du répertoire HVI sous le no 2005306, le FIT 80E-D-HC est admissible à l'aide Rénoclimat de 500 $ si la cote ÉnerGuide s'améliore entre les deux évaluations; l'évaluation doit être faite avant le début des travaux.
