Échangeur d'Air Fantech ERV FIT 80E-D-M | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Est-ce la bonne taille pour votre maison ?
Il fournit 78 pcm nets, de quoi ventiler 800 à 1 400 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 900 à 1 500 pi², il faut renouveler environ 63 pcm en continu. Cet appareil en fournit 78 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
40,99$
Électricité par année
Moins qu'une ampoule de 60 W
Ampoules allumées jour et nuit. Même calcul pour chaque ligne : puissance × 8 760 h × 11,142 ¢/kWh.
Conforme au Code de construction du Québec pour le Grand Montréal. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 55 % à 53 pcm.
Débit et efficacités à 0 °C et à −25 °C : répertoire HVI, section III. Coût : 42 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
-DVolet motorisé intégré sur l'air extérieur
Le suffixe -D indique que le FIT 80E-D-M intègre un volet motorisé. Raccordé au retour d'une fournaise, l'appareil peut ainsi bloquer l'air extérieur non traité que la soufflerie aspirerait quand il est à l'arrêt, ce que Fantech recommande pour ce type d'installation. Le volet porte la largeur à 21 7/8 po, contre 21 5/8 po pour le FIT 80E-M.
-MVersion miroir : raccords du logement à gauche
Sur le FIT 80E-D, l'alimentation et le retour d'air du logement se raccordent du côté droit ; sur le FIT 80E-D-M, ils passent du côté gauche. Un même immeuble peut ainsi desservir des logements en plan inversé, les schémas d'installation se lisant simplement à l'inverse.
55 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 53 pcm.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

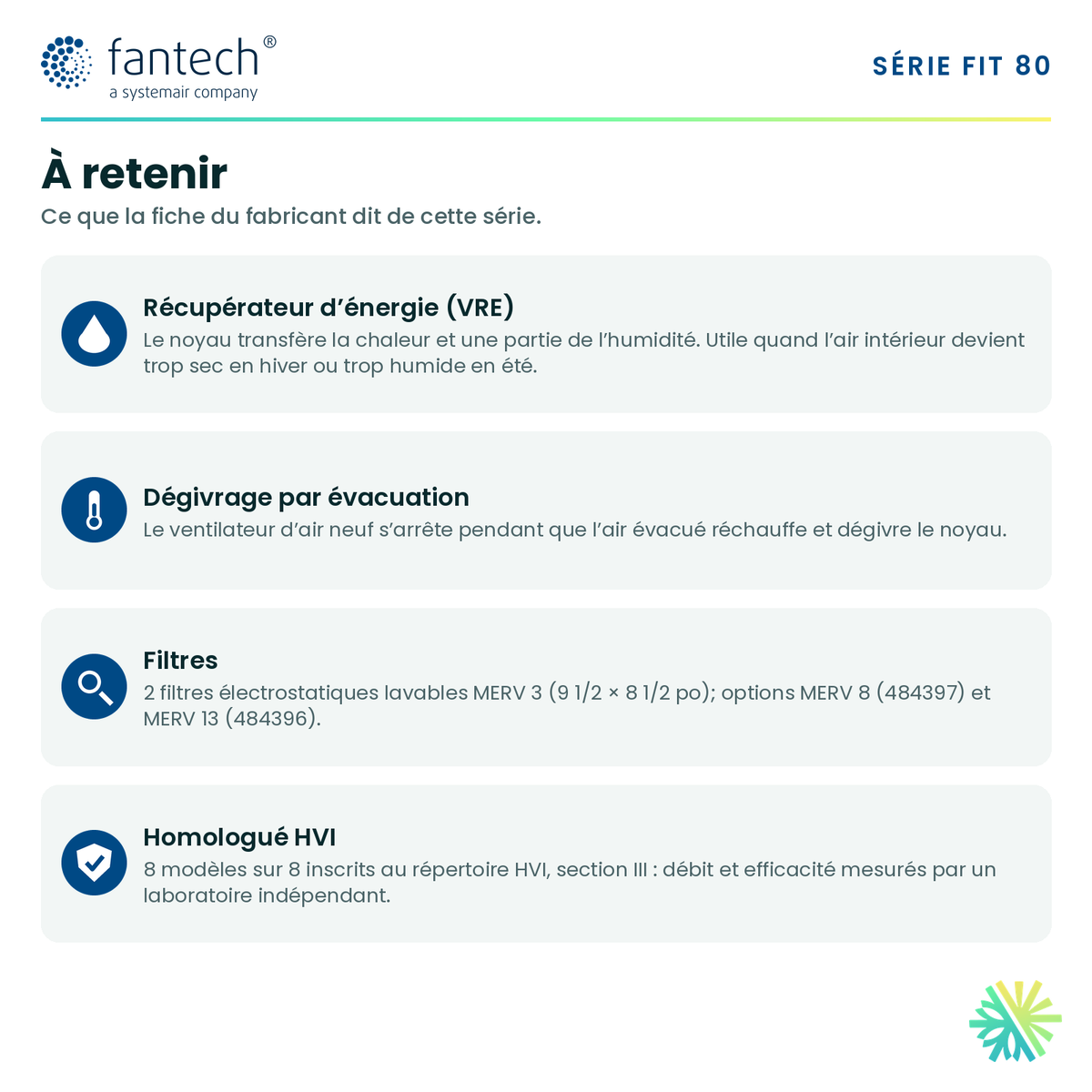

VREIl déplace aussi l'humidité, pas seulement la chaleur
Un VRE transfère une partie de l'humidité entre les deux flux d'air. Utile dans une maison qui s'assèche trop l'hiver ou qui reçoit beaucoup d'humidité l'été. En contrepartie, il récupère généralement moins de chaleur qu'un VRC de gamme équivalente.
2005305Son numéro d'homologation HVI
Inscrit à la section III du répertoire des produits certifiés du Home Ventilating Institute. Vérifiable par n'importe qui, et première condition de la subvention Rénoclimat.
−15 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 93 à 78 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
42 WMesuré au débit où il vit vraiment
Ses 70 % à 0 °C sont certifiés à 42 pcm, le débit continu d'une maison normale. À ce régime, il tire 42 W, soit environ 368 kWh par année.
5 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
4 poCe qu'il demande sur place
Conduits de 4 po, raccordement par le côté. Il pèse 30 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Rénoclimat : 500 $ pour l'installation ou le remplacement d'un VRC ou VRE
Première condition remplie : homologué HVI section III, n° 2005305. Seconde : votre cote ÉnerGuide doit s'améliorer entre les deux évaluations. Québec prévient qu'un échangeur installé seul peut faire augmenter la consommation de la maison ; c'est pourquoi nous le balançons au débit calculé plutôt qu'à pleine vitesse.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.
Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 93 pcm
- Débit net à 0,4 po c.e.
- 78 pcm
- ERS à 0 °C (42 pcm)
- 70 %
- ERS à −25 °C (53 pcm)
- 55 %
- ASE à 0 °C
- 75 %
- Puissance consommée
- 42 W
- Efficacité
- 1,0 pcm/W
- Type
- VRE
- Raccordement
- Ports latéraux
- Collets de conduits
- 4 po
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables MERV 3 (9 1/2 × 8 1/2 po); options MERV 8 (484397) et MERV 13 (484396)
- Dimensions (L × P × H)
- 20,63 × 18,19 × 10,06 po
- Poids
- 30 lb
- Alimentation
- 120 V
- Homologation HVI (section III)
- 2005305
- Garantie — noyau
- 5 ans
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
- Fiche technique (FR)
- Spec sheet (EN)
Débit net, efficacités à 0 °C et à −25 °C et puissance : répertoire des produits certifiés du Home Ventilating Institute, section III (HVID 2005305). Consommation annuelle calculée à 42 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Volet motorisé et raccords à gauche dans un seul appareil

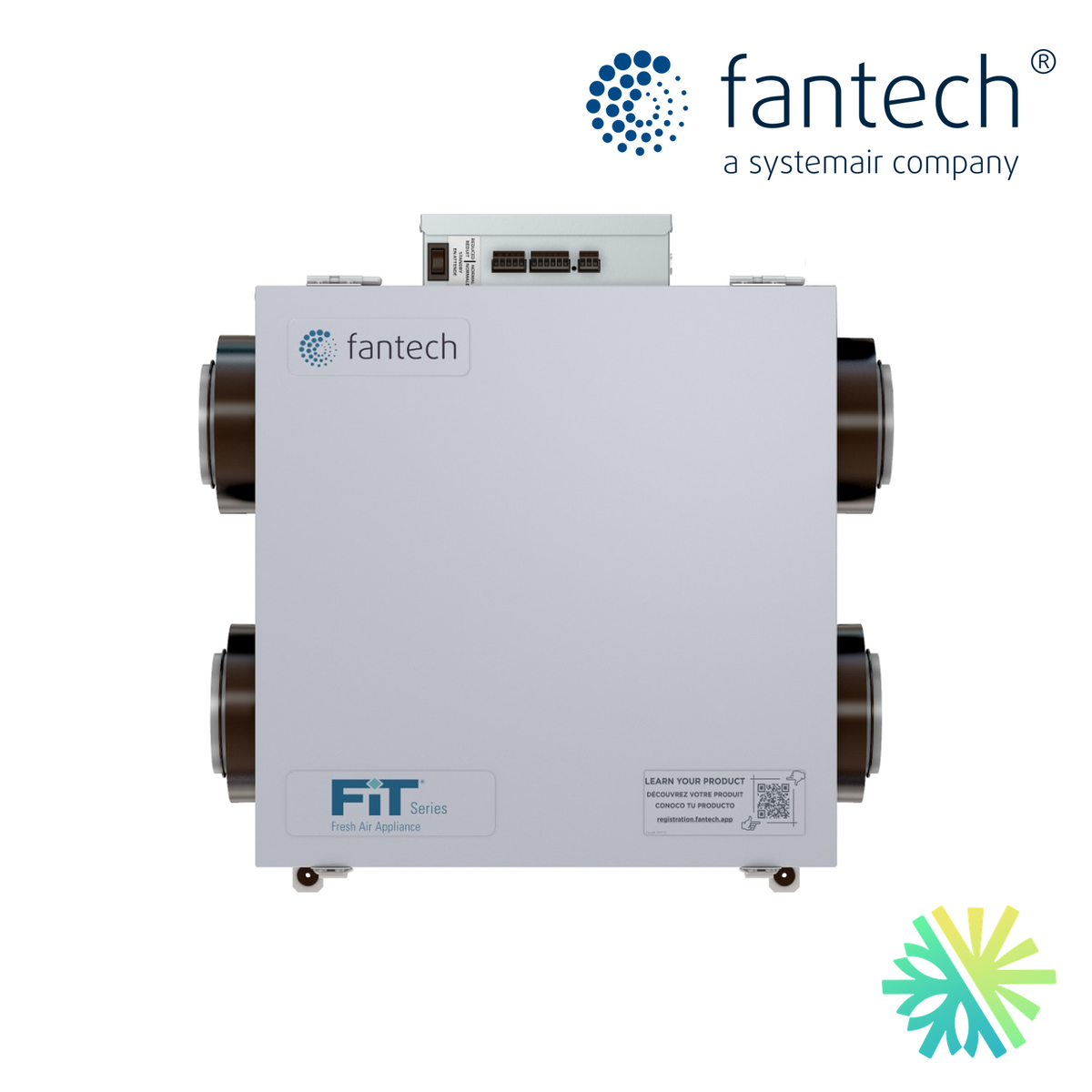

Le Fantech FIT 80E-D-M réunit deux options de la série FIT. Le « D » ajoute un volet motorisé sur l'air extérieur; le « M » place l'alimentation et le retour d'air du logement du côté gauche plutôt qu'à droite. C'est le choix logique pour un logement en plan inversé dont le VRE sera raccordé au retour d'une fournaise.
Ce ventilateur récupérateur d'énergie garde le format 80 : 78 pcm de débit net à 0,4 po, 93 pcm à 0,2 po, raccords de 4 po et un boîtier de 10,06 po d'épaisseur qui se loge au plafond d'un rangement.
Ce que fait le volet
Quand l'appareil est à l'arrêt, la soufflerie de la fournaise continue d'aspirer. Sans volet, elle tirerait de l'air extérieur froid et non traité par le conduit d'alimentation, ce qui alourdit la charge de chauffage. Le volet intégré du FIT 80E-D-M bloque ce passage, comme Fantech le recommande pour toute installation reliée au système à air pulsé. Il porte la largeur à 21 7/8 po, au lieu de 21 5/8 po pour le FIT 80E-M.
Ce que fait la version miroir
Dans un immeuble où les unités sont bâties dos à dos, la moitié des logements a sa salle mécanique orientée à l'inverse. Avec le modèle -M, les conduits du logement arrivent du bon côté, et les instructions d'installation se lisent simplement à l'envers. On évite les croisements de conduits, qui coûtent du débit et de la hauteur au plafond.
Sur le plan, la différence se repère facilement : l'air neuf destiné au logement sort à droite sur un appareil standard, à gauche sur un -M. Nous confirmons ce point avec le plan de chaque unité avant de passer la commande, parce qu'un appareil mal orienté oblige à refaire le tracé au plafond.
Rendement
Le répertoire HVI donne une efficacité de récupération sensible de 70 % à 0 °C (42 pcm) et de 75 % ajustée. À −25 °C, elle est de 55 % à 53 pcm, au-dessus des 54 % exigés à la section 9.32 du Code dans le Grand Montréal. La consommation est de 42 W au débit d'essai; en haute vitesse, Fantech indique 52 W. La plage de débit du format 80 va de 20 à 78 pcm, en basse, moyenne ou haute vitesse.

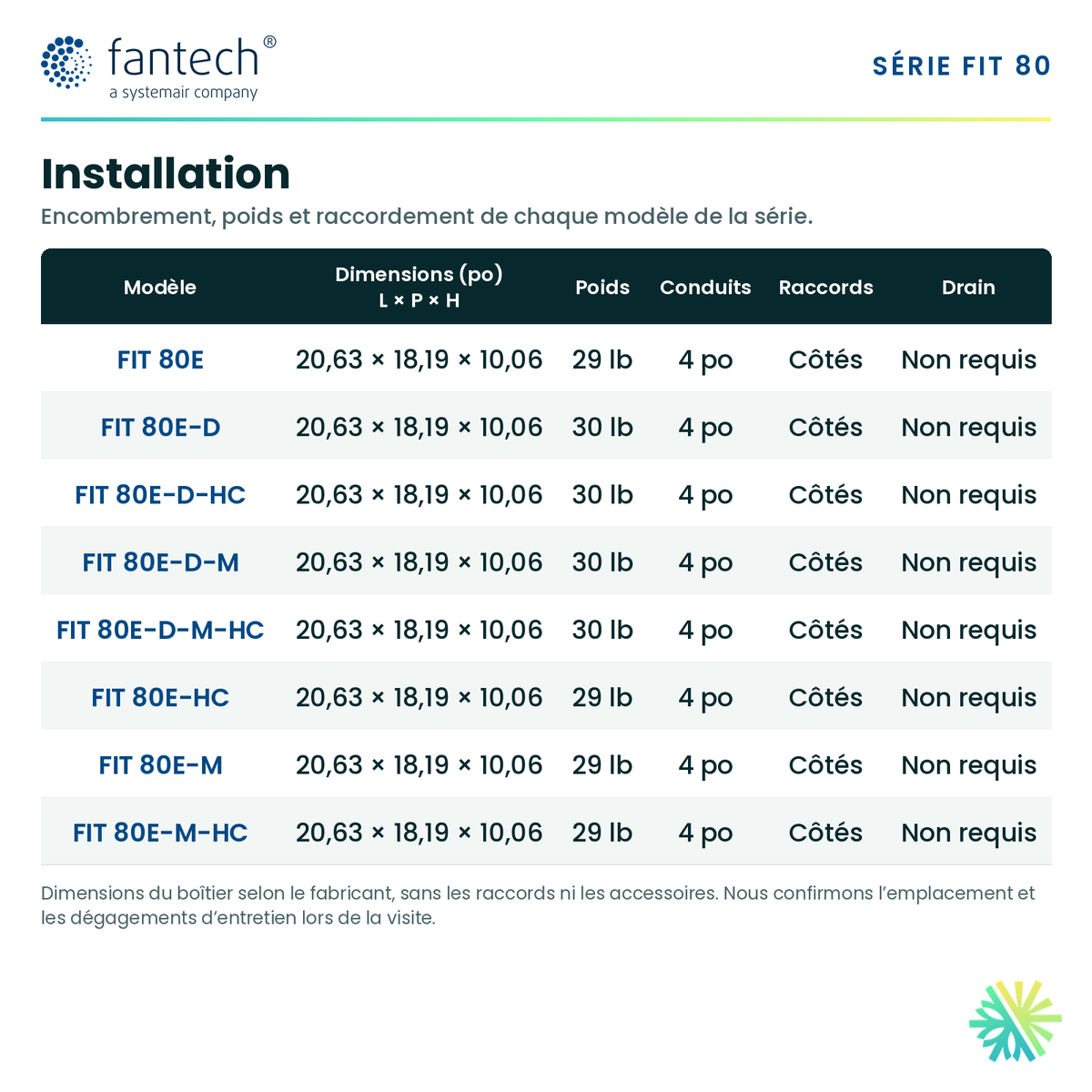

Installation
- Dimensions : 20,63 × 18,19 × 10,06 po; poids : 30 lb.
- Raccordement latéral, conduits ronds de 4 po.
- Aucun drain requis.
- Soufflerie de la fournaise en marche continue, ou asservie par les bornes NO, C et NC.
- Montage à éviter avec un système multizone ou plusieurs systèmes à air pulsé.
Les conduits, posés selon le manuel
Un appareil compact ne donne son débit que si les conduits suivent. Fantech demande des conduits galvanisés vers les pièces principales, des branches d'au moins 4 po vers chaque pièce, et un conduit principal au moins aussi gros que le raccord de l'appareil. Les joints sont vissés ou scellés, puis recouverts de ruban d'aluminium. Côté extérieur, le conduit isolé flexible doit être tendu, sans torsion ni pli, et son isolant ne doit pas être écrasé. Les raccords à l'appareil sont fixés par un collier, isolés, puis couverts du pare-vapeur.
Pièces de rechange
Fantech offre en pièces de rechange le moteur de ventilateur, l'ensemble moteur de volet, la carte de commande, le noyau et la porte. Pour commander, le numéro de série inscrit sur la plaque signalétique suffit.
Entretien
Deux filtres électrostatiques MERV 3 de 9 1/2 × 8 1/2 po, lavables, sont fournis. Les versions MERV 8 (484397) et MERV 13 (484396) se commandent à part. Fantech prévoit l'examen des filtres tous les trois mois, celui du noyau tous les six mois, et un nettoyage annuel de l'intérieur de l'appareil et des hottes extérieures.

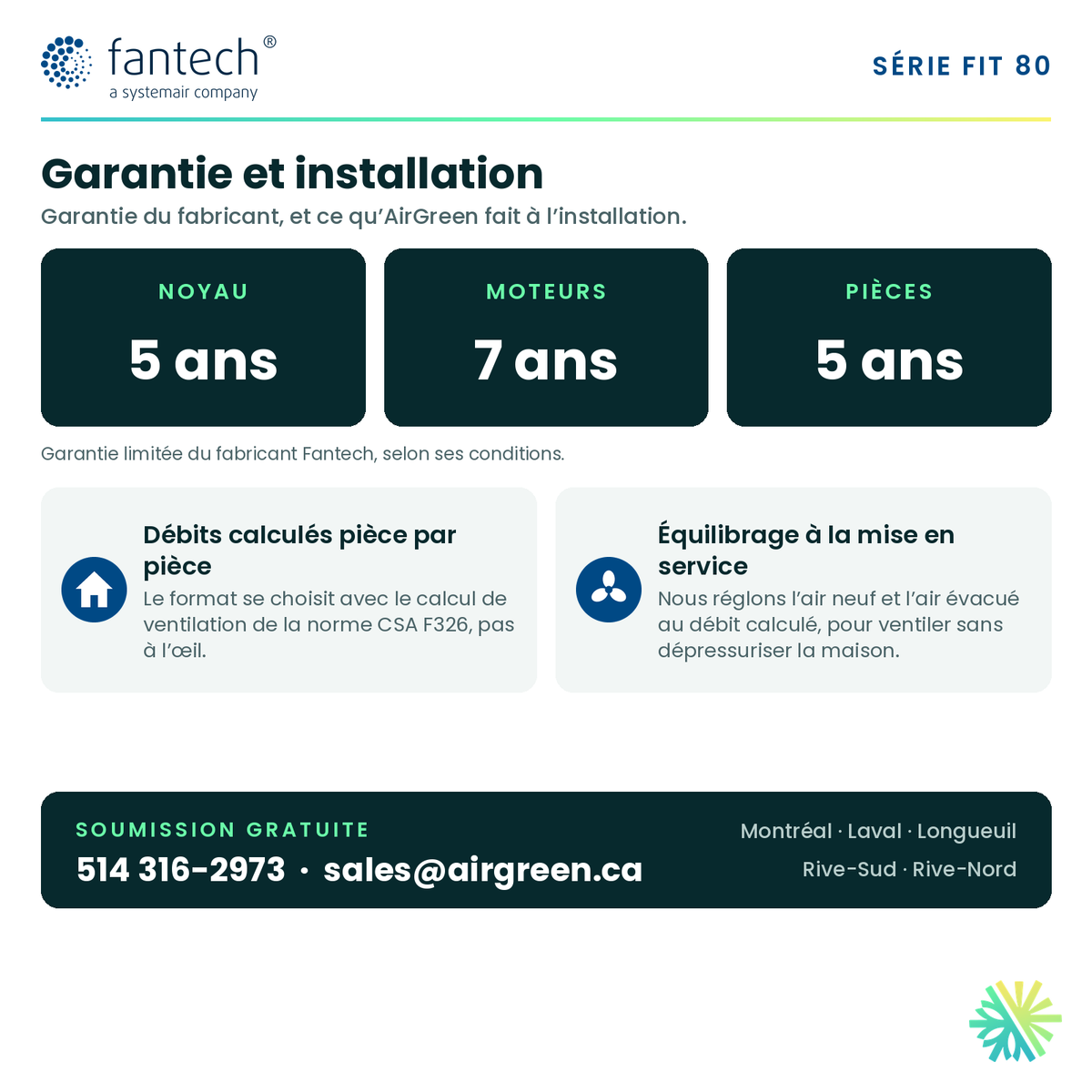

Garantie
Noyau 5 ans, moteurs 7 ans, composants électriques et moteur du volet 5 ans.
Installation par AirGreen dans le Grand Montréal
À Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous partons d'un calcul de ventilation par pièce selon CSA F326. Nous vérifions le sens des raccords sur le plan avant de commander, nous raccordons l'appareil au retour de la fournaise, puis nous équilibrons les deux ventilateurs au débit calculé, soufflerie en marche.
Le FIT 80E-D-M (HVI no 2005305) est homologué à la section III du répertoire HVI. Votre projet peut ainsi être admissible à l'aide Rénoclimat de 500 $ si la cote ÉnerGuide s'améliore entre les deux évaluations. Retenez que l'évaluation doit être faite avant le début des travaux.
Pour une soumission gratuite, composez le 514 316-2973 ou écrivez à sales@airgreen.ca.
