Échangeur d'Air Fantech HRV ATMO 200H | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Est-ce la bonne taille pour votre maison ?
Il fournit 189 pcm nets, de quoi ventiler 2 300 à 3 600 pi². Choisissez la superficie habitable de la vôtre.
C'est la bonne taille.
Pour une maison de 2 500 à 3 200 pi², il faut renouveler environ 150 pcm en continu. Cet appareil en fournit 189 nets — assez pour la maison, avec une réserve pour la surventilation de la salle de bain et de la cuisine.
Calcul : 0,35 renouvellement d'air à l'heure sur le volume habitable, plafonds de 9 pi. Le débit exact est établi pièce par pièce par notre estimateur, selon la norme CSA F326.
Ce qu'il fait, en chiffres
48,80$
Électricité par année
Moins qu'une ampoule de 60 W
Ampoules allumées jour et nuit. Même calcul pour chaque ligne : puissance × 8 760 h × 11,142 ¢/kWh.
Conforme au Code de construction du Québec, partout dans la province. Le Code exige 54 % à −25 °C sous 6 000 degrés-jours (Montréal, Laval, Longueuil et les deux rives) et 60 % au-delà. Cet appareil est mesuré à 60 % à 64 pcm.
Débit et efficacités à 0 °C et à −25 °C : répertoire HVI, section III. Coût : 50 W sur 8 760 h au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh).
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
22 poRetrait du noyau : 22 po devant la porte
Le noyau de l'ATMO 200H se retire par la porte avant, fixée par deux loquets au bas de l'appareil. Fantech demande 22 po (559 mm) libres devant l'appareil pour le sortir, et 2 3/8 po au-dessus du boîtier électrique pour le câblage.
VoletConnecteur prévu pour un volet motorisé
Raccordé au retour d'une fournaise, l'ATMO 200H peut laisser la soufflerie aspirer de l'air extérieur quand il est à l'arrêt ; Fantech recommande alors un volet motorisé. Le boîtier électrique a un connecteur auxiliaire pour ce volet vendu en accessoire, et le faisceau de fils est fourni.
60 %Ce qu'il récupère encore à −25 °C
Le seul chiffre d'efficacité qui compte pour un hiver québécois, et celui que le Code utilise. Une efficacité annoncée sans sa température ne veut rien dire ; celle-ci est mesurée au débit d'essai de 64 pcm.

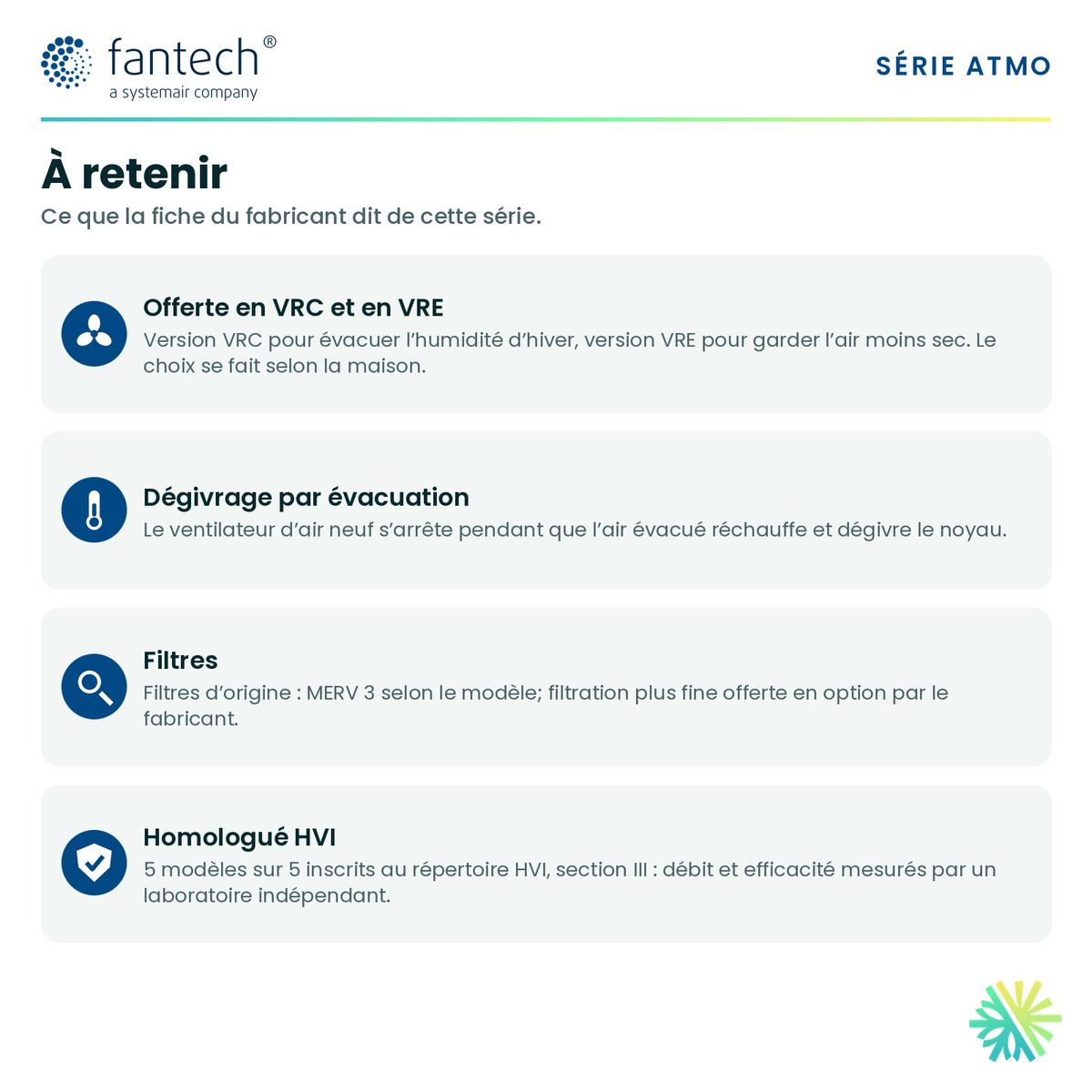

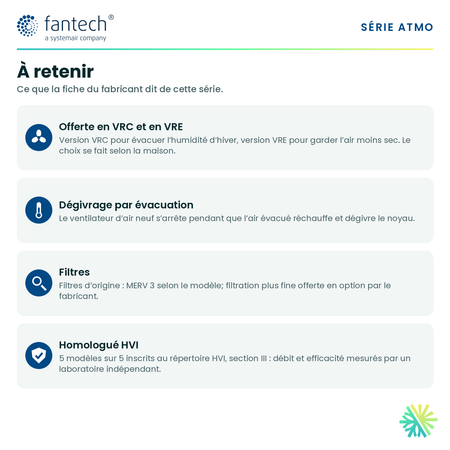

ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
2505286Son numéro d'homologation HVI
Inscrit à la section III du répertoire des produits certifiés du Home Ventilating Institute. Vérifiable par n'importe qui, et première condition de la subvention Rénoclimat.
−44 pcmCe que les conduits lui coûtent
Entre un banc d'essai presque libre (0,2 po) et un vrai réseau de conduits (0,4 po), il passe de 233 à 189 pcm. La plupart des fiches n'affichent que le premier chiffre, justement parce qu'il est plus flatteur.
50 WMesuré au débit où il vit vraiment
Ses 75 % à 0 °C sont certifiés à 66 pcm, le débit continu d'une maison normale. À ce régime, il tire 50 W, soit environ 438 kWh par année.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs : 7 ans. Pièces : 5 ans. Nous enregistrons la garantie à votre nom à la mise en service.
6 poCe qu'il demande sur place
Conduits de 6 po, raccordement par le côté et un drain de condensat. Il pèse 46 lb, et il faut le dégagement voulu pour sortir le noyau une fois par année.
Rénoclimat : 500 $ pour l'installation ou le remplacement d'un VRC ou VRE
Première condition remplie : homologué HVI section III, n° 2505286. Seconde : votre cote ÉnerGuide doit s'améliorer entre les deux évaluations. Québec prévient qu'un échangeur installé seul peut faire augmenter la consommation de la maison ; c'est pourquoi nous le balançons au débit calculé plutôt qu'à pleine vitesse.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.
Fiche technique complèteDonnées et sources citées
- Débit net à 0,2 po c.e.
- 233 pcm
- Débit net à 0,4 po c.e.
- 189 pcm
- ERS à 0 °C (66 pcm)
- 75 %
- ERS à −25 °C (64 pcm)
- 60 %
- ASE à 0 °C
- 81 %
- Puissance consommée
- 50 W
- Efficacité
- 1,3 pcm/W
- Type
- VRC
- Raccordement
- Ports latéraux
- Collets de conduits
- 6 po
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 2 filtres électrostatiques lavables MERV 3; options MERV 8 (463945) et MERV 13 (463946)
- Dimensions (L × P × H)
- 23,88 × 16,94 × 21,44 po
- Poids
- 46 lb
- Alimentation
- 120 V
- Homologation HVI (section III)
- 2505286
- Garantie — noyau
- À vie
- Garantie — moteurs
- 7 ans
- Garantie — pièces
- 5 ans
- Fiche technique (FR)
- Spec sheet (EN)
Débit net, efficacités à 0 °C et à −25 °C et puissance : répertoire des produits certifiés du Home Ventilating Institute, section III (HVID 2505286). Consommation annuelle calculée à 50 W en marche continue sur 8 760 h, au 2e palier du tarif D d'Hydro-Québec (11,142 ¢/kWh), en vigueur depuis le 1er avril 2026.
Le modèle en dessous et au-dessus
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Un VRC prévu pour se raccorder à la fournaise
Beaucoup de maisons du Grand Montréal ont déjà une fournaise à air pulsé et ses conduits. Le Fantech ATMO 200H est un ventilateur récupérateur de chaleur (VRC) qui peut utiliser ce réseau pour distribuer l'air frais. Son débit net est de 189 pcm à 0,4 po, et 233 pcm à 0,2 po.
Ses raccords sont sur les côtés et il mesure 21,44 po de hauteur, ce qui facilite sa pose près de la fournaise, dans une salle mécanique déjà encombrée.
Un connecteur prêt pour un volet motorisé
Quand un échangeur d'air est raccordé au retour d'une fournaise, un piège existe. Si l'ATMO 200H est à l'arrêt, la soufflerie de la fournaise continue d'aspirer de l'air extérieur à travers lui, sans que l'air vicié sorte pour le réchauffer. De l'air froid non traité entre alors dans la maison et la fournaise travaille plus.
Fantech recommande dans ce cas un volet motorisé. Le boîtier électrique de l'ATMO 200H a un connecteur auxiliaire pour ce volet, vendu en accessoire, et le faisceau de fils est fourni avec l'appareil. Nous l'installons chaque fois que l'appareil peut être éteint par l'occupant.
Fantech précise aussi que la soufflerie doit fonctionner en continu ou être asservie à l'appareil quand la ventilation est nécessaire. Si votre fournaise a un moteur de soufflerie EC à vitesse variable, la consommation reste raisonnable; sinon, une installation entièrement dédiée est préférable. Nous vérifions ce point avant la soumission.
Retrait du noyau : 22 po devant la porte
Le noyau se retire par la porte avant, fixée par deux loquets au bas de l'appareil. Fantech demande 22 po libres devant l'appareil pour le sortir, et 2 3/8 po au-dessus du boîtier électrique pour le câblage. Près d'une fournaise, ces 22 po doivent rester dégagés.

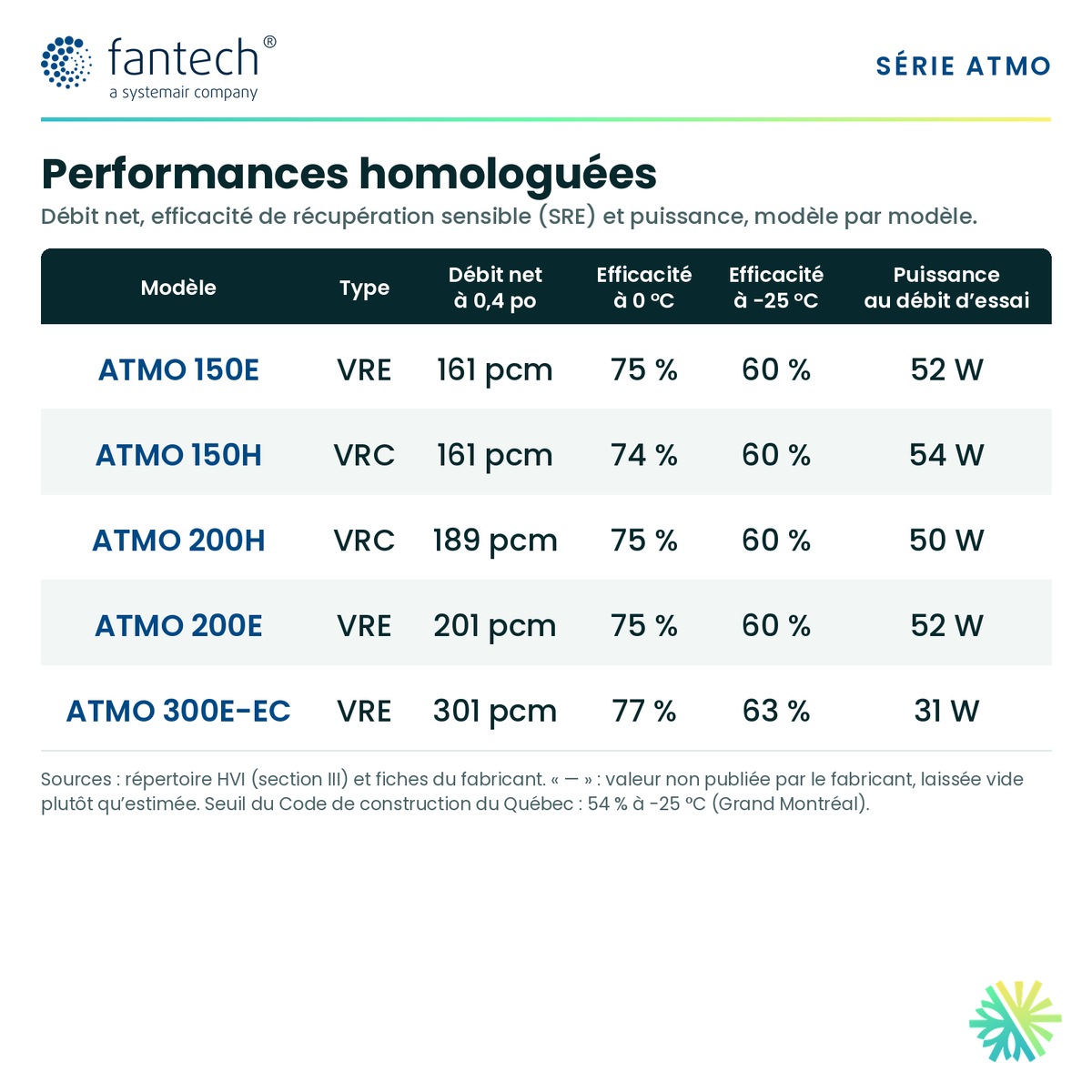

Efficacité et consommation
Selon HVI, l'efficacité de récupération sensible est de 75 % à 66 pcm et à 0 °C, et l'efficacité sensible ajustée de 81 %. À −25 °C, elle reste à 60 % (mesurée à 64 pcm), au-dessus du seuil de 54 % de la section 9.32 du Code de construction du Québec pour le Grand Montréal.
Au point d'essai de 66 pcm, il consomme 50 W, soit 1,3 pcm/W. En marche continue, cela représente environ 438 kWh par année, à peu près 49 $ au tarif D d'Hydro-Québec (11,142 ¢/kWh).
Le dégivrage se fait par arrêt du ventilateur d'alimentation : l'air frais cesse d'entrer et le ventilateur d'évacuation passe en haute vitesse pour dégager le noyau.

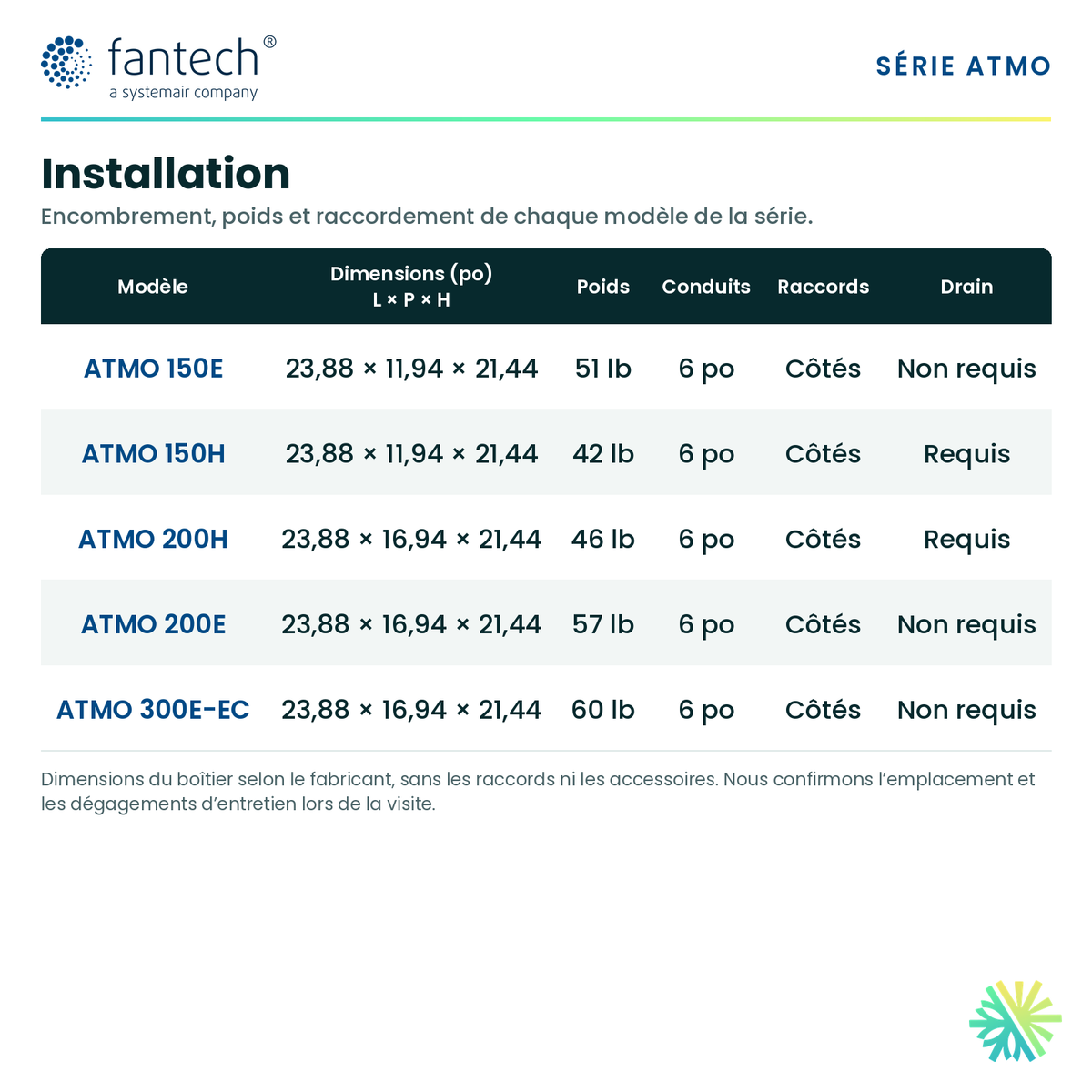

Installation
- Dimensions : 23,88 × 16,94 × 21,44 po (L × P × H)
- Poids : 46 lb
- Raccords : 6 po, ronds, latéraux, avec collets ISF coulissants
- Alimentation : 120 V
- Drain : requis, tube fourni
Comme tout VRC, il doit être relié à un drain. Il se suspend avec les chaînes fournies ou se fixe au mur sur le support. Avec les collets, il fait 29 1/2 po de largeur hors tout.
Filtres
Deux filtres électrostatiques lavables MERV 3 sont fournis, à laver à l'eau tiède savonneuse. En option : MERV 8 (463945) et MERV 13 (463946). Selon le guide des filtres de Fantech, un MERV 8 réduit habituellement le débit de 10 à 15 %, et un MERV 13 de 15 à 20 %. Si l'appareil est relié à la fournaise, le filtre de celle-ci s'ajoute : nous tenons compte des deux.
Le noyau est à flux croisés, comme sur tous les ATMO. Il sort par la porte avant avec les filtres.

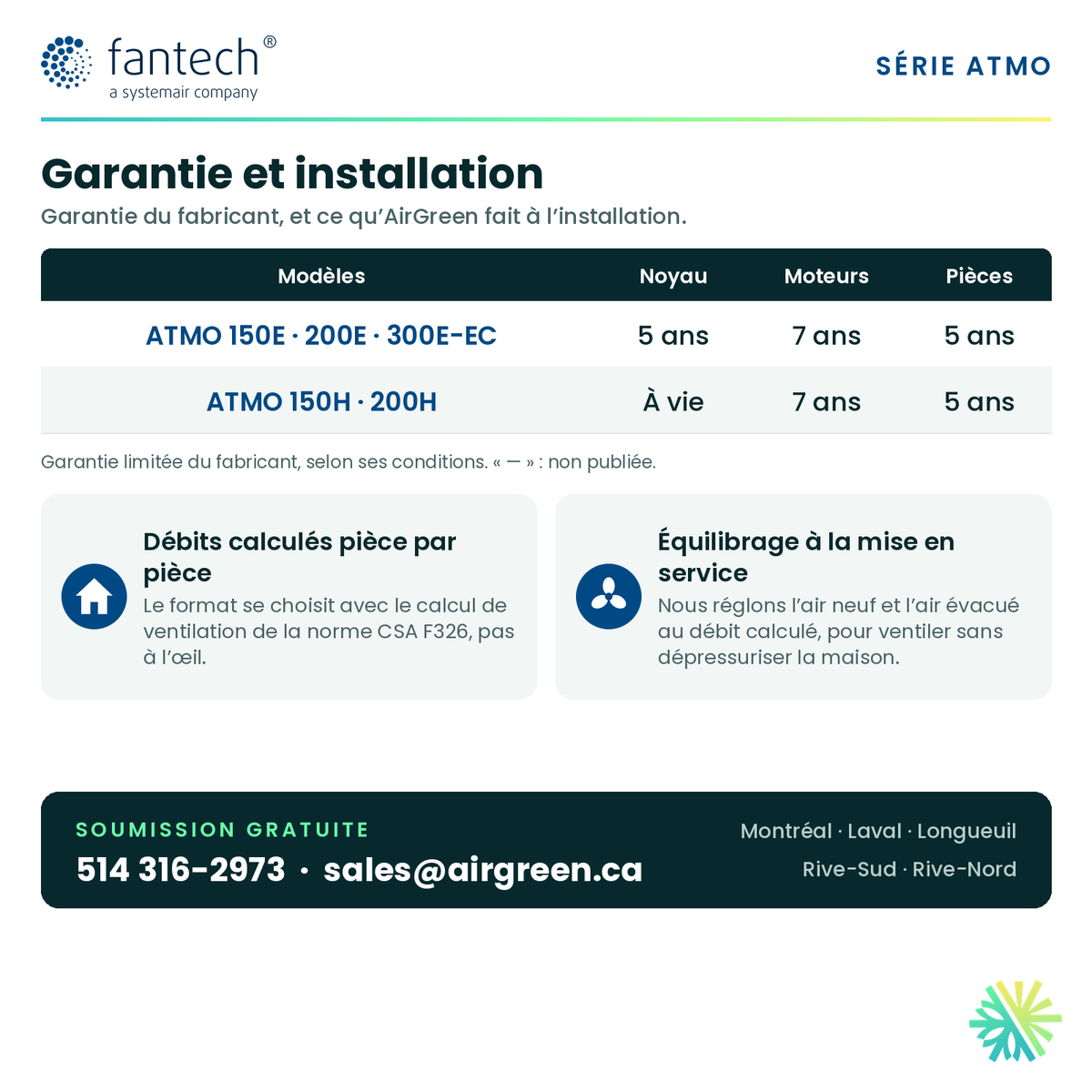

Garantie
Fantech garantit le noyau à vie, les moteurs des ventilateurs 7 ans, et les composants électriques ainsi que le moteur du volet 5 ans. L'appareil est conçu pour un usage résidentiel seulement.
L'ATMO 200H est admissible à l'aide Rénoclimat de 500 $ si l'appareil est homologué à la section III du répertoire HVI (c'est le cas de l'ATMO 200H, numéro HVI 2505286) et si la cote ÉnerGuide s'améliore entre les deux évaluations; l'évaluation doit être faite avant le début des travaux. Nous vous indiquons à quel moment la demander pour ne pas perdre l'aide.
Installation par AirGreen dans le Grand Montréal
Nous calculons d'abord le débit requis pièce par pièce, selon la norme CSA F326. Puis nous décidons avec vous : installation entièrement dédiée ou raccordement à la fournaise, avec volet motorisé. Les deux se font; le bon choix dépend de votre soufflerie et de vos conduits.
À la mise en service, nous équilibrons l'appareil au manomètre, soufflerie en marche, jusqu'au débit calculé. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
Soumission gratuite : 514 316-2973 ou sales@airgreen.ca.
