Échangeur d'Air Fantech HRV SHR 1200 | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
1200 pcmCode SHR 1200 : classe de 1200 pcm à 0,4 po
Selon le manuel Fantech, le nombre du code SHR désigne le débit à 0,4 po et le S, le raccordement latéral. La brochure donne 1215 pcm à 0,4 po pour le SHR 1200, sur un circuit de 120 V (11,2 A).
BPMDégivrage par recirculation offert avec le module BPM
Le dégivrage standard coupe le ventilateur d'air neuf. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf pour faire circuler l'air intérieur dans le noyau, sans créer de pression négative.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

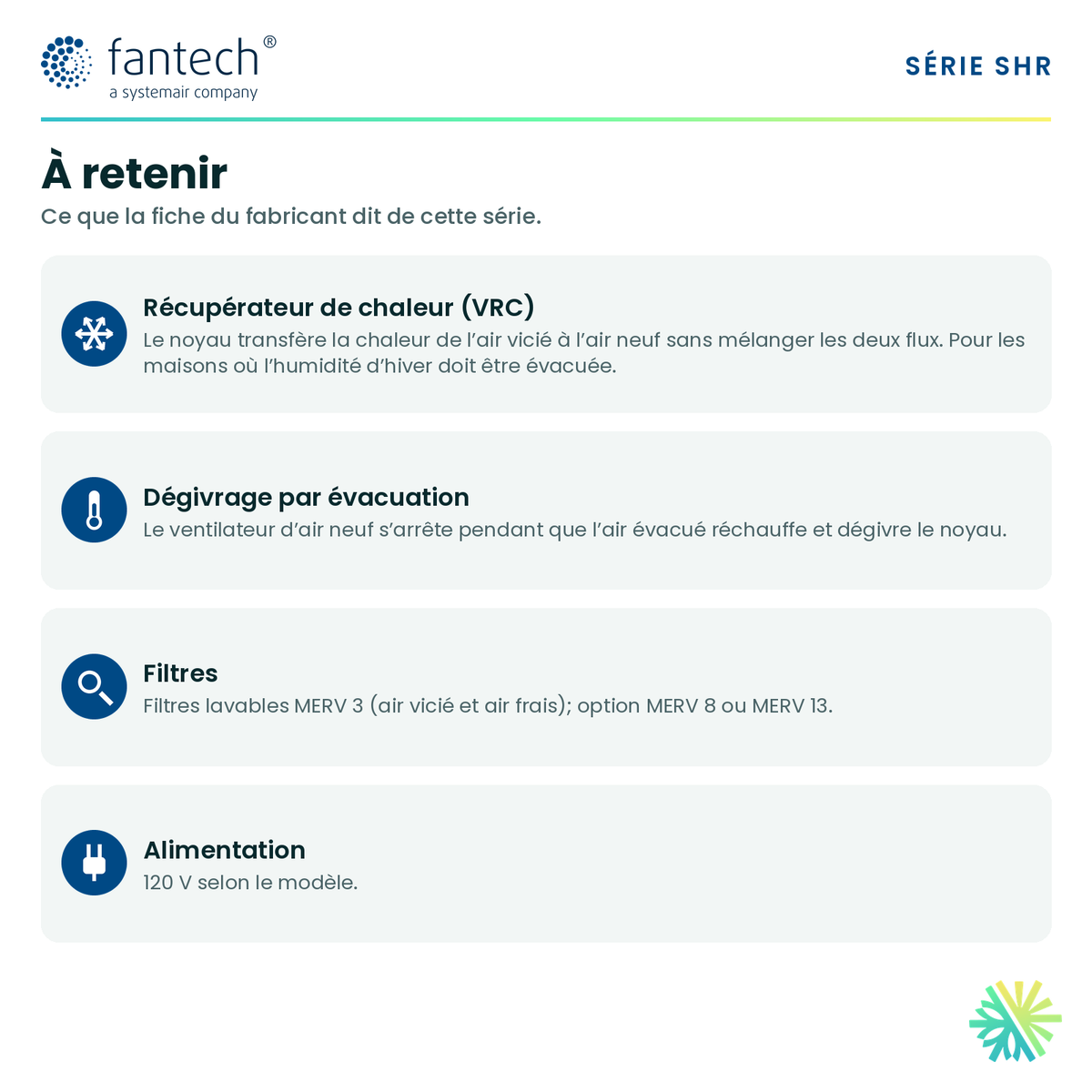

VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 3 ans. Nous enregistrons la garantie à votre nom à la mise en service.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

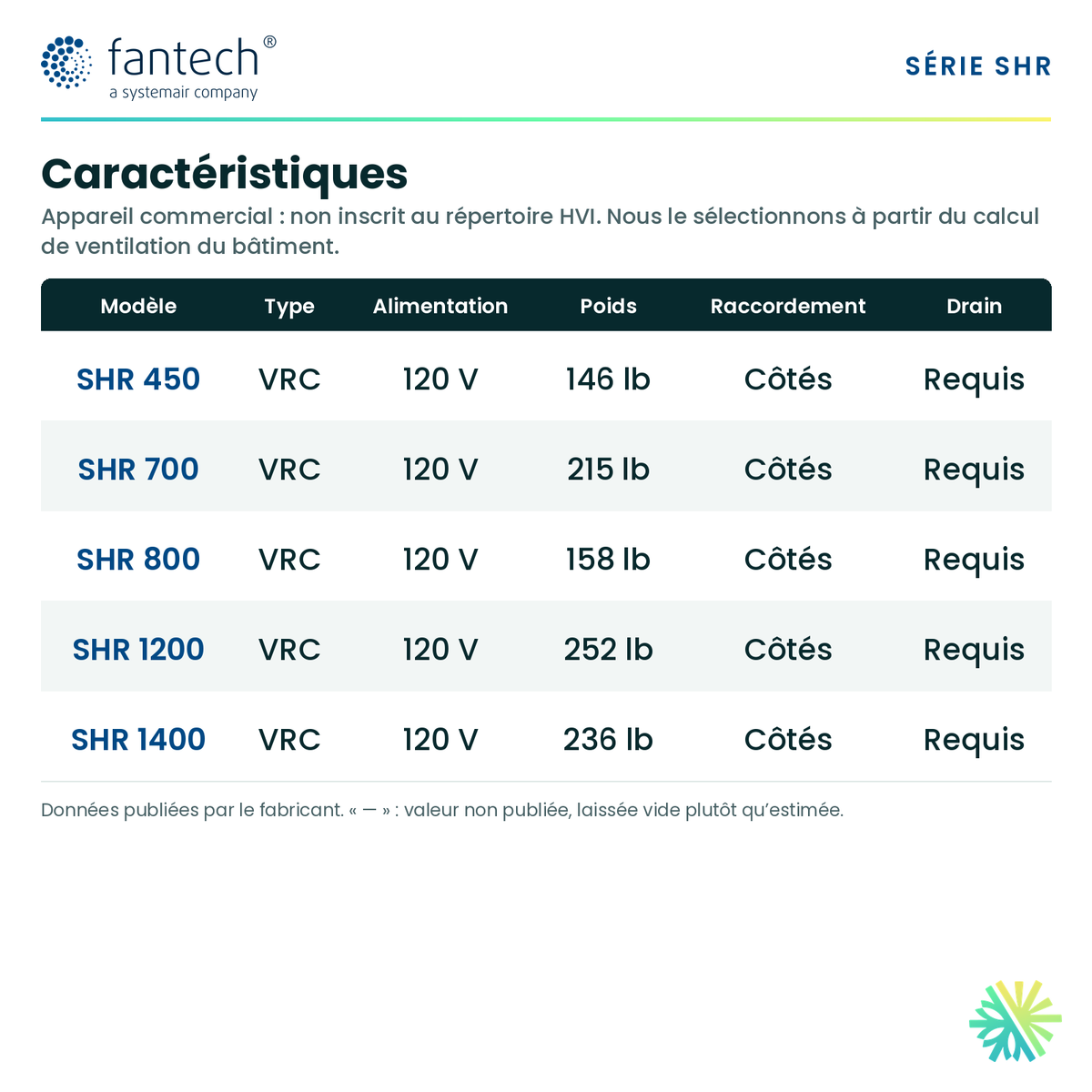

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 3 (air vicié et air frais); option MERV 8 ou MERV 13
- Poids
- 252 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 3 ans
- Garantie — pièces
- 3 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Fantech SHR 1200 : 1 215 pcm pour les restaurants et les salles achalandées
Le Fantech SHR 1200 est conçu pour les locaux où beaucoup de gens se trouvent en même temps : salles à manger, salles de réunion, classes, commerces achalandés. La brochure Fantech donne 1 215 pcm à 0,4 po pour ce VRC commercial léger, sur un circuit de 120 V.
Il s'agit d'un appareil commercial : le Fantech SHR 1200 n'a pas de cote HVI, donc pas de débit net ni d'efficacité homologués au sens résidentiel. C'est le calcul de ventilation de vos locaux qui nous dit s'il est le bon format.
Code SHR 1200 : la classe de 1 200 pcm
Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance ; le nombre donne la classe de débit à 0,4 po. Le SHR 1200 tire 11,2 A en 120 V : il faut prévoir un circuit dédié.
Un exemple tiré de la brochure Fantech
Fantech raconte le cas d'un pub au Manitoba : le code exigeait 7,5 pcm d'air extérieur par personne, et une salle pleine de 150 personnes demandait donc 1 125 pcm. Les concepteurs ont choisi un VRC de la série SHR, raccordé pour évacuer l'air des toilettes et introduire l'air neuf dans la salle à manger. C'est exactement le type de calcul que nous faisons pour votre local.
Efficacité et consommation
La brochure indique une efficacité sensible de 55 % en chauffage, selon les données AHRI 1060 du noyau, pour une puissance de 1 340 W, soit environ 0,9 pcm par watt à 0,4 po. Régler l'appareil au débit calculé plutôt qu'au maximum limite cette consommation.
Dégivrage
Par défaut, le SHR dégivre en arrêtant le ventilateur d'air neuf. Le module de dérivation BPM, offert en option et réservé aux SHR, change la stratégie : à partir de −5 °C, un registre motorisé bloque l'air neuf, le ventilateur d'évacuation s'arrête et le ventilateur d'alimentation passe en haute vitesse pour faire circuler l'air de la pièce dans le noyau. Fantech précise qu'il n'y a alors pas de pression négative dans le bâtiment.
Installation : poids, raccords et drain

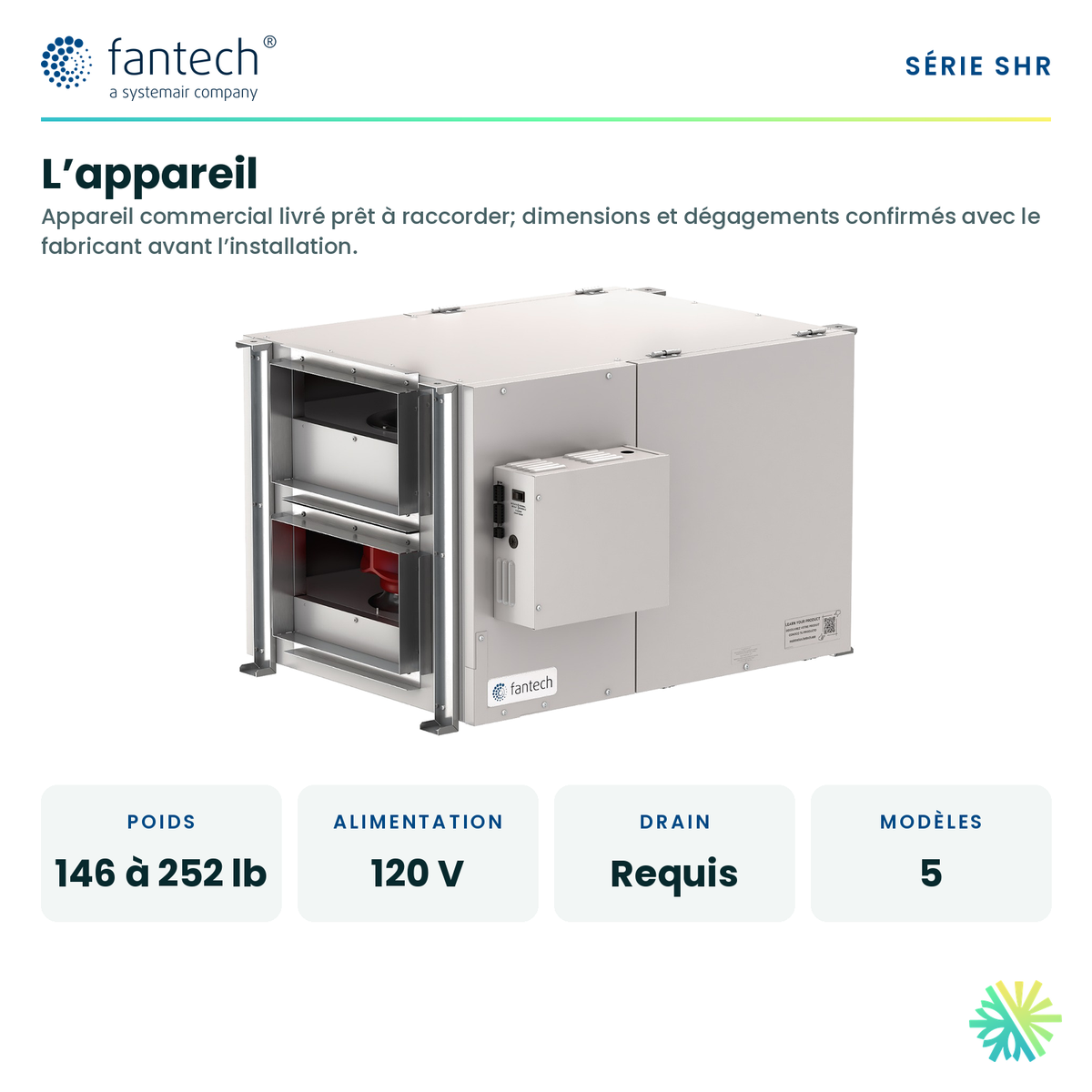

Le SHR 1200 pèse 252 lb selon la brochure. Les documents Fantech que nous avons ne donnent pas les dimensions du caisson : nous les confirmons avant de planifier la pose. Le manuel précise qu'une hotte de cuisine ne doit jamais y être raccordée. Pour l'entretien, les moteurs et le noyau glissent sur des rails coulissants amovibles, et les panneaux de porte réversibles s'ouvrent du côté accessible. Un drain est requis. L'eau de condensation, y compris pendant le dégivrage, doit s'écouler vers un drain ou une pompe à condensat, avec un siphon en P dans le tuyau pour empêcher les odeurs de remonter. L'appareil et ses tuyaux de condensat doivent se trouver dans un espace chauffé, au-dessus du point de congélation.
Entretien des filtres
Des filtres lavables MERV 3 protègent les deux flux du Fantech SHR 1200. Pour mieux filtrer l'air extérieur, Fantech propose des filtres MERV 8 ou MERV 13 ; le MERV 13 capte 50 % des particules de 0,3 à 1 micron selon la brochure. Un filtre plus fin ajoute de la résistance : nous en tenons compte à l'équilibrage.
Le manuel Fantech demande de vérifier et de nettoyer les filtres une fois par mois, ou plus tôt s'ils paraissent sales. Les moteurs sont équilibrés et lubrifiés à vie en usine : ils ne demandent pas d'entretien.
Garantie
Garantie Fantech : noyau garanti à vie, moteur et composants électriques garantis 3 ans. Le manuel rappelle qu'y raccorder une sécheuse, une hotte de cuisine ou un aspirateur central annule la garantie.
Installation par AirGreen dans le Grand Montréal
Le choix d'un VRC commercial commence par un calcul, pas par un catalogue. Nous évaluons l'air extérieur exigé selon l'occupation de vos locaux ; dans une grande maison, nous suivons le calcul pièce par pièce de la norme CSA F326. Le Fantech SHR 1200 n'est retenu que si ce débit tombe dans sa plage de fonctionnement.
Après la pose, nous réglons les vitesses et les registres pour que l'air neuf et l'air évacué correspondent au débit calculé, puis nous vous remettons les valeurs mesurées. Elles servent ensuite de référence lors des visites d'entretien : si le débit baisse, on sait tout de suite de combien.
