Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
SHRCode SHR : S pour raccords latéraux, R pour commande à distance
Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance, le nombre donnant la classe de débit à 0,4 po. La fiche du SHR 450 donne 465 pcm en haute vitesse à 0,4 po.
BPMDégivrage par recirculation offert avec le module BPM
Le dégivrage standard coupe le ventilateur d'air neuf. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf pour faire circuler l'air intérieur dans le noyau, sans créer de pression négative.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 3 ans. Nous enregistrons la garantie à votre nom à la mise en service.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

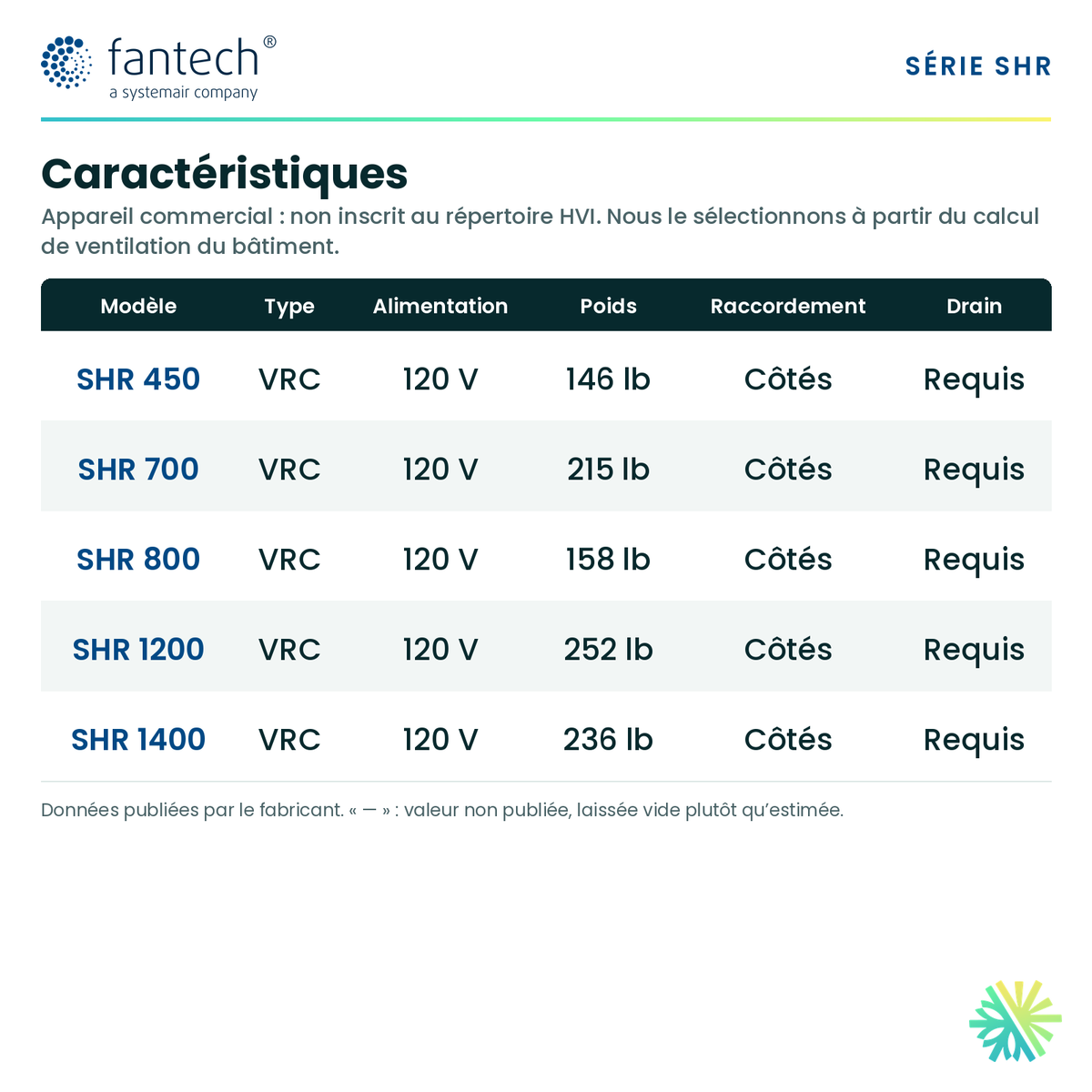

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 3 (air vicié et air frais); option MERV 8 ou MERV 13
- Dimensions (L × P × H)
- 35,88 × 29,44 × 22,75 po
- Poids
- 146 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 3 ans
- Garantie — pièces
- 3 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Fantech SHR 450 : le point de départ de la série commerciale légère
Le Fantech SHR 450 est le plus petit ventilateur récupérateur de chaleur de la série SHR de Fantech, pensée pour les petits commerces, les bureaux, les salles de classe et les grandes maisons. Sa fiche donne 465 pcm en haute vitesse à 0,4 po de pression statique, et 303 pcm à 1,0 po. Fantech met en avant le faible encombrement de la série : l'appareil se loge dans une salle mécanique où la place au sol est limitée.
Il s'agit d'un appareil commercial : le Fantech SHR 450 n'a pas de cote HVI, donc pas de débit net ni d'efficacité homologués au sens résidentiel. C'est le calcul de ventilation de vos locaux qui nous dit s'il est le bon format.
Ce que dit le code SHR
Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance ; le nombre donne la classe de débit à 0,4 po. La fiche du SHR 450 donne 465 pcm à 0,4 po ; la brochure arrondit à 464 pcm. Les raccords latéraux simplifient le passage des conduits dans un entreplafond.
Dégivrage par recirculation avec le module BPM
Le dégivrage standard coupe le ventilateur d'air neuf pendant que l'air évacué dégivre le noyau. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf dès que l'air extérieur atteint −5 °C : l'air intérieur circule alors dans le noyau pour le réchauffer, et l'appareil ne crée pas de pression négative.
Efficacité et consommation
À 35 °F (1,7 °C), l'efficacité sensible nette est de 56 % à 300 pcm et de 57 % à 225 pcm, selon les données du noyau certifié AHRI 1060. L'appareil consomme 470 W et tire 3,92 A en 120 V, soit environ 1,0 pcm par watt selon la brochure.

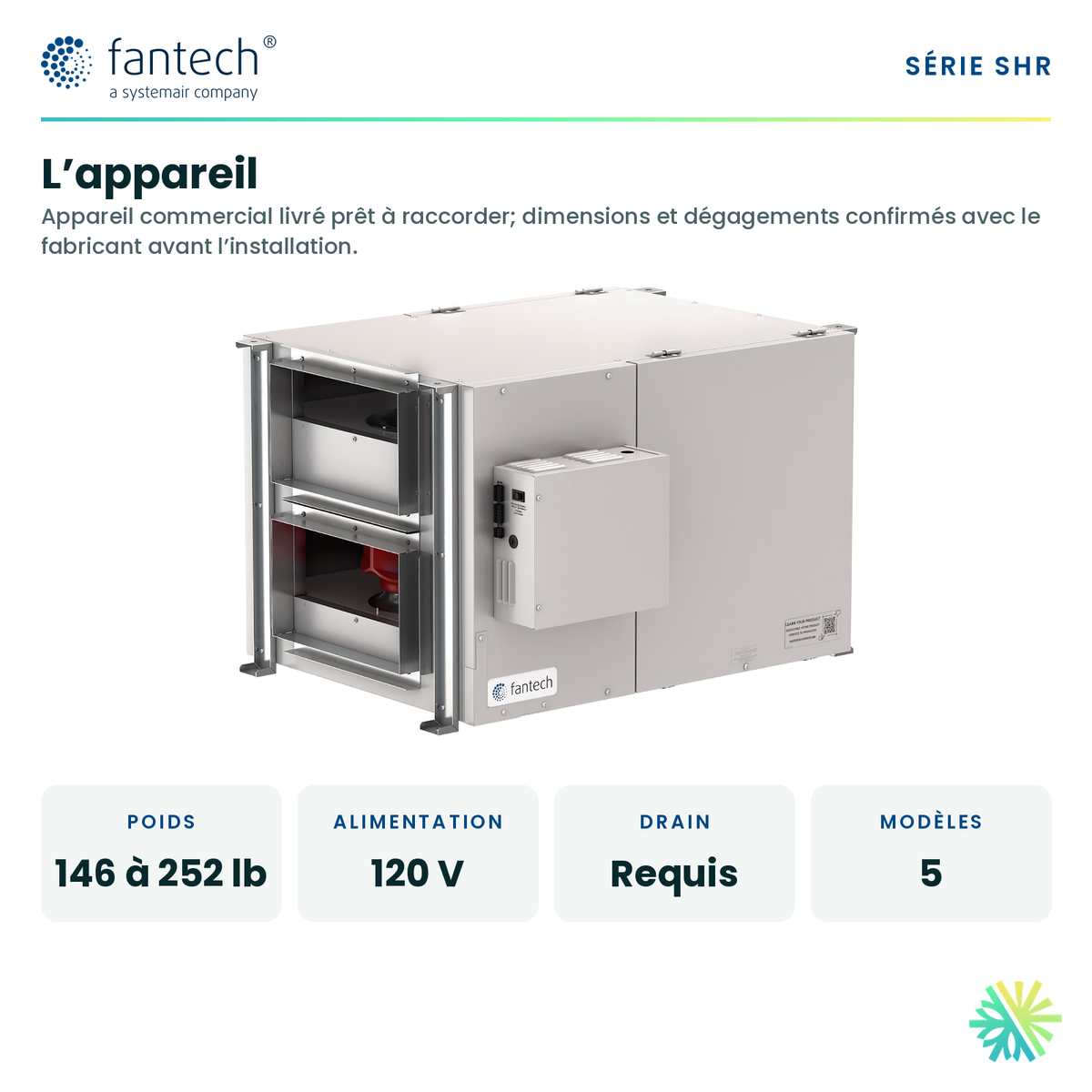

Installation : dimensions, poids et drain
Le caisson mesure 35,88 × 29,44 × 22,75 po (L × P × H) et pèse 146 lb. Les moteurs des ventilateurs et le noyau sont montés sur des rails coulissants amovibles, et les panneaux de porte sont réversibles pour ouvrir du côté où se fait l'entretien. Un drain est requis. L'eau de condensation, y compris pendant le dégivrage, doit s'écouler vers un drain ou une pompe à condensat, avec un siphon en P dans le tuyau pour empêcher les odeurs de remonter. L'appareil et ses tuyaux de condensat doivent se trouver dans un espace chauffé, au-dessus du point de congélation.
Commande ECO-Touch IAQ
Fantech propose pour cette série la commande ECO-Touch IAQ. Son mode ECO choisit le mode et la vitesse selon la saison, et sa sonde de composés organiques volatils totaux fait monter le débit d'air neuf et d'évacuation quand l'air se charge de solvants de nettoyage ou d'odeurs de cuisson. Pour le Fantech SHR 450, c'est une façon simple de ventiler davantage aux heures chargées seulement.
Entretien des filtres
Le Fantech SHR 450 est livré avec des filtres lavables MERV 3 sur l'air frais et l'air vicié. Fantech les décrit comme des filtres de départ, capables de capter environ 20 % des particules de 3 à 10 microns. Un filtre MERV 8 capte 70 % de ces particules et un MERV 13, 95 % : c'est la mise à niveau à envisager près d'une artère achalandée.
Le manuel Fantech demande de vérifier et de nettoyer les filtres une fois par mois, ou plus tôt s'ils paraissent sales. Les moteurs sont équilibrés et lubrifiés à vie en usine : ils ne demandent pas d'entretien.
Garantie
Fantech garantit le noyau du SHR 450 à vie (garantie limitée), ainsi que le moteur et les composants électriques pendant 3 ans.
Installation par AirGreen dans le Grand Montréal
Nous ne vendons pas un VRC au hasard. Pour un petit commerce, un bureau ou une salle de classe, le point de départ est le calcul de ventilation du bâtiment ; pour une grande résidence, c'est le calcul pièce par pièce prévu par la norme CSA F326. Nous comparons ensuite ce débit avec la courbe du Fantech SHR 450 et avec la pression de votre réseau de conduits.
À la mise en service, nous équilibrons les deux flux d'air au débit calculé. C'est ce réglage qui fait qu'un appareil ventile vraiment ce qu'il doit ventiler, sans dépressuriser le bâtiment. Nous expliquons ensuite au responsable des lieux comment régler les vitesses et quand nettoyer les filtres.
AirGreen dessert Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud. Soumission gratuite : 514 316-2973 ou sales@airgreen.ca.
