Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
700 pcmCode SHR 700 : 700 pcm à 0,4 po, raccords latéraux
Selon le manuel Fantech, le 700 du code désigne 700 pcm à 0,4 po et le S, le raccordement latéral. La brochure donne 720 pcm à 0,4 po, avec 5,6 A en 120 V, pour un poids de 215 lb.
BPMDégivrage par recirculation offert avec le module BPM
Le dégivrage standard coupe le ventilateur d'air neuf. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf pour faire circuler l'air intérieur dans le noyau, sans créer de pression négative.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 3 ans. Nous enregistrons la garantie à votre nom à la mise en service.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

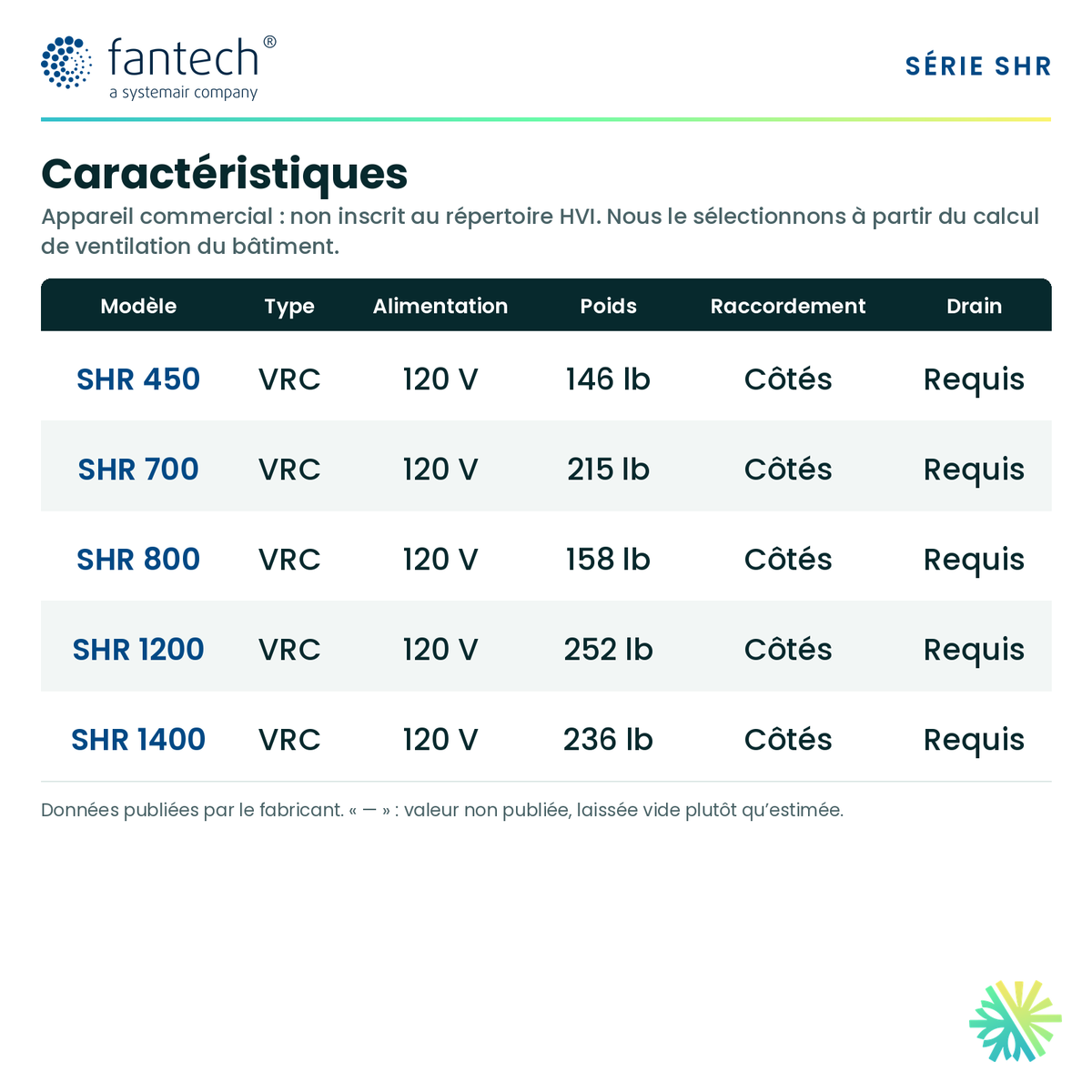

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 3 (air vicié et air frais); option MERV 8 ou MERV 13
- Poids
- 215 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 3 ans
- Garantie — pièces
- 3 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

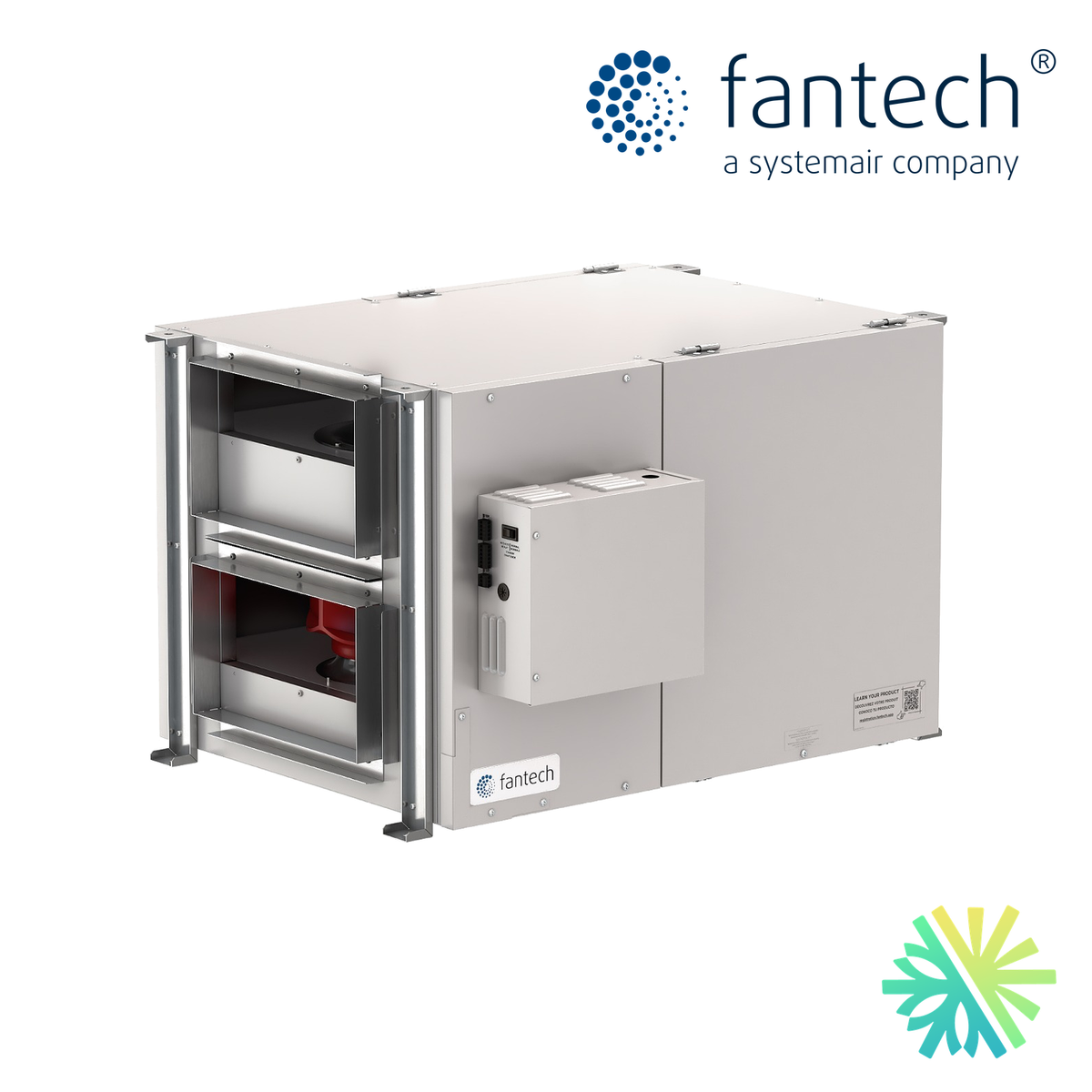

Fantech SHR 700 : 720 pcm à 0,4 po avec raccords latéraux
Pour une salle de classe, une clinique, un salon ou une boutique qui dépasse la capacité d'un 450, le Fantech SHR 700 est l'étape suivante de la série SHR. La brochure Fantech donne 720 pcm à 0,4 po pour ce VRC commercial léger, sur un simple circuit de 120 V.
Comme la plupart des appareils commerciaux, le Fantech SHR 700 n'est pas inscrit au répertoire HVI : il n'a donc ni débit net homologué ni efficacité SRE publiée comme un VRC résidentiel. Nous le choisissons et le réglons à partir du calcul de ventilation de votre bâtiment.
Code SHR 700 : 700 pcm à 0,4 po
Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance ; le nombre donne la classe de débit à 0,4 po. Le manuel prend justement le SHR 700 en exemple : 700 pcm à 0,4 po. La brochure donne 720 pcm à 0,4 po, avec 5,6 A en 120 V, pour un poids de 215 lb.
Dégivrage standard ou par recirculation
Par défaut, le SHR dégivre en arrêtant le ventilateur d'air neuf. Le module de dérivation BPM, offert en option et réservé aux SHR, change la stratégie : à partir de −5 °C, un registre motorisé bloque l'air neuf, le ventilateur d'évacuation s'arrête et le ventilateur d'alimentation passe en haute vitesse pour faire circuler l'air de la pièce dans le noyau. Fantech précise qu'il n'y a alors pas de pression négative dans le bâtiment.
Efficacité et consommation
La brochure indique une efficacité sensible de 55 % en chauffage, selon les données AHRI 1060 du noyau, pour une puissance de 670 W. Cela représente environ 1,1 pcm par watt à 0,4 po. Nous réglons la vitesse au débit calculé, ce qui réduit la consommation réelle.

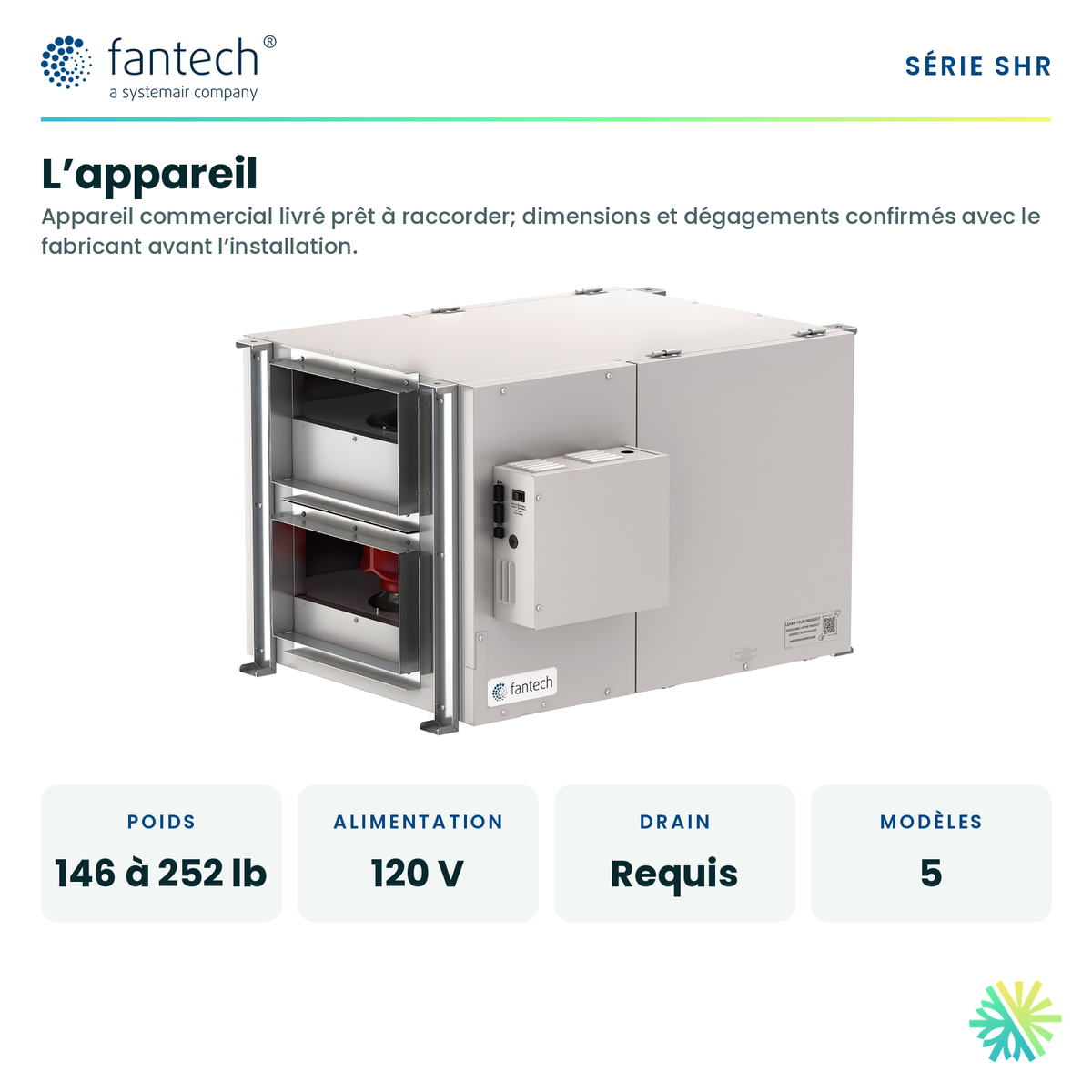

Installation : poids, raccords et drain
Les documents Fantech que nous avons ne donnent pas les dimensions du caisson du SHR 700 : nous les confirmons avec le fabricant avant de planifier l'emplacement et les conduits. Avec 215 lb, l'appareil demande une structure de suspension ou une plateforme solide. Pour l'entretien, les moteurs et le noyau glissent sur des rails coulissants amovibles, et les panneaux de porte réversibles s'ouvrent du côté accessible. Un drain est requis. L'eau de condensation, y compris pendant le dégivrage, doit s'écouler vers un drain ou une pompe à condensat, avec un siphon en P dans le tuyau pour empêcher les odeurs de remonter. L'appareil et ses tuyaux de condensat doivent se trouver dans un espace chauffé, au-dessus du point de congélation.
Commande ECO-Touch IAQ
Fantech propose pour cette série la commande ECO-Touch IAQ. Son mode ECO choisit le mode et la vitesse selon la saison, et sa sonde de composés organiques volatils totaux fait monter le débit d'air neuf et d'évacuation quand l'air se charge de solvants de nettoyage ou d'odeurs de cuisson. Pour le Fantech SHR 700, c'est une façon simple de ventiler davantage aux heures chargées seulement.
Entretien des filtres
Des filtres lavables MERV 3 protègent les deux flux du Fantech SHR 700. Pour mieux filtrer l'air extérieur, Fantech propose des filtres MERV 8 ou MERV 13 ; le MERV 13 capte 50 % des particules de 0,3 à 1 micron selon la brochure. Un filtre plus fin ajoute de la résistance : nous en tenons compte à l'équilibrage.
Le manuel Fantech demande de vérifier et de nettoyer les filtres une fois par mois, ou plus tôt s'ils paraissent sales. Les moteurs sont équilibrés et lubrifiés à vie en usine : ils ne demandent pas d'entretien.
Garantie
Garantie Fantech : noyau garanti à vie, moteur et composants électriques garantis 3 ans. Le manuel rappelle qu'y raccorder une sécheuse, une hotte de cuisine ou un aspirateur central annule la garantie.
Installation par AirGreen dans le Grand Montréal
Avant de proposer le Fantech SHR 700, nous établissons le débit d'air extérieur dont vos locaux ont besoin à partir du calcul de ventilation du bâtiment. Dans une grande maison, nous appliquons la méthode pièce par pièce de la norme CSA F326. Nous vérifions aussi l'espace, l'alimentation électrique et le trajet des conduits.
Le travail se termine par l'équilibrage : nous mesurons l'air neuf et l'air évacué et nous les ajustons au débit calculé. Vous savez ainsi exactement ce que votre VRC fournit, et nous pouvons comparer ces mesures d'une année à l'autre lors de l'entretien.
Nous travaillons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Pour une soumission gratuite, composez le 514 316-2973 ou écrivez à sales@airgreen.ca.
