Échangeur d'Air Fantech HRV SHR 800 | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
158 lb795 pcm pour 158 lb, contre 215 lb pour le SHR 700
La brochure donne 795 pcm à 0,4 po pour le SHR 800, avec un poids de 158 lb, contre 720 pcm et 215 lb pour le SHR 700. Le manuel lui attribue une disposition des raccords distincte de celle des SHR 450, 700 et 1200.
BPMDégivrage par recirculation offert avec le module BPM
Le dégivrage standard coupe le ventilateur d'air neuf. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf pour faire circuler l'air intérieur dans le noyau, sans créer de pression négative.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

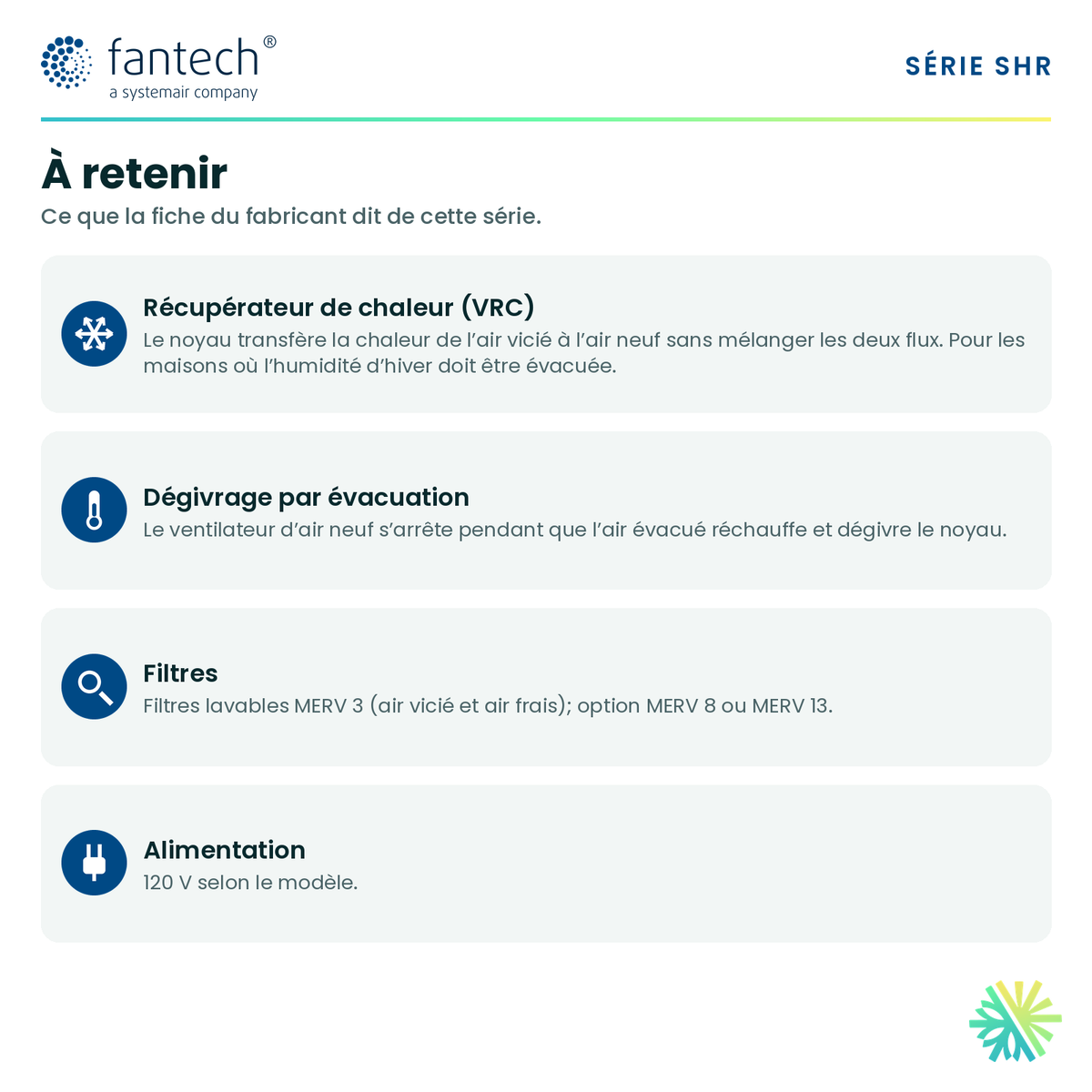

VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 3 ans. Nous enregistrons la garantie à votre nom à la mise en service.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

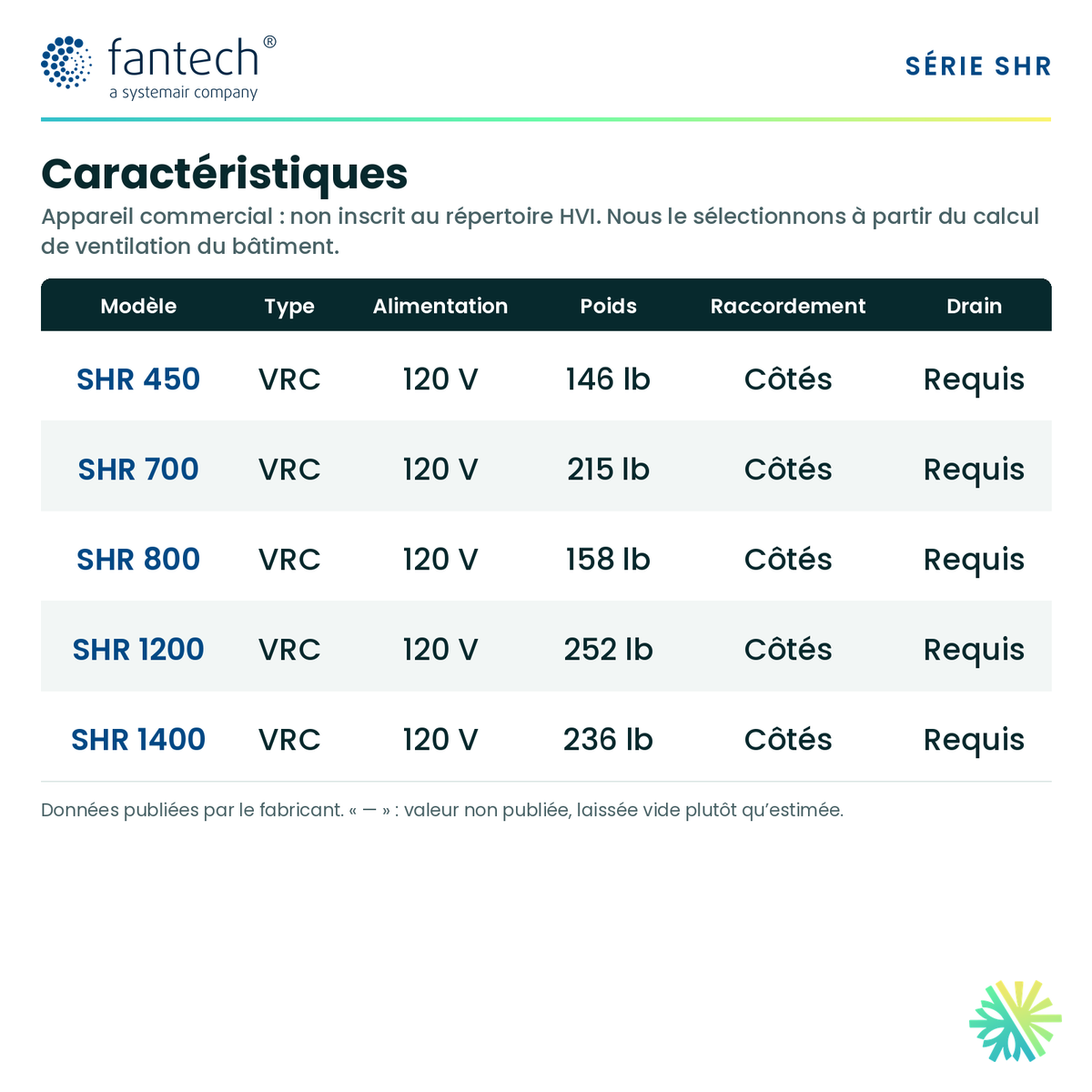

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 3 (air vicié et air frais); option MERV 8 ou MERV 13
- Poids
- 158 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 3 ans
- Garantie — pièces
- 3 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Fantech SHR 800 : plus de débit que le SHR 700, pour moins de poids
Le Fantech SHR 800 surprend dans la série SHR : il donne plus d'air que le SHR 700 tout en étant plus léger. Ce ventilateur récupérateur de chaleur commercial léger convient aux bureaux, aux commerces et aux salles polyvalentes dont l'entreplafond ou la structure limite la charge admissible.
Le Fantech SHR 800 ne figure pas au répertoire HVI, qui cote les appareils résidentiels. Il n'a pas de débit net certifié à comparer avec un modèle de maison : nous partons plutôt du calcul de ventilation du bâtiment pour vérifier qu'il convient.
795 pcm pour 158 lb
La brochure donne 795 pcm à 0,4 po pour le SHR 800, avec un poids de 158 lb, contre 720 pcm et 215 lb pour le SHR 700. Le manuel lui attribue une disposition des raccords distincte de celle des SHR 450, 700 et 1200 : il partage celle du SHR 1400. Selon le manuel Fantech, S signifie raccordement latéral (Side Ducting), H récupération de chaleur et R option de commande à distance ; le nombre donne la classe de débit à 0,4 po.
Le meilleur rendement électrique de la série
Avec 636 W et 5,3 A en 120 V, le SHR 800 affiche environ 1,3 pcm par watt à 0,4 po selon la brochure, le meilleur chiffre des SHR. Son efficacité sensible en chauffage est de 55 %, selon les données AHRI 1060 du noyau. Pour un appareil qui tourne toute la journée dans un commerce, l'écart de consommation se voit sur la facture.
Dégivrage
Le dégivrage standard coupe le ventilateur d'air neuf pendant que l'air évacué dégivre le noyau. Avec le module de dérivation BPM en option, réservé aux SHR, un registre motorisé ferme l'entrée d'air neuf dès que l'air extérieur atteint −5 °C : l'air intérieur circule alors dans le noyau pour le réchauffer, et l'appareil ne crée pas de pression négative.

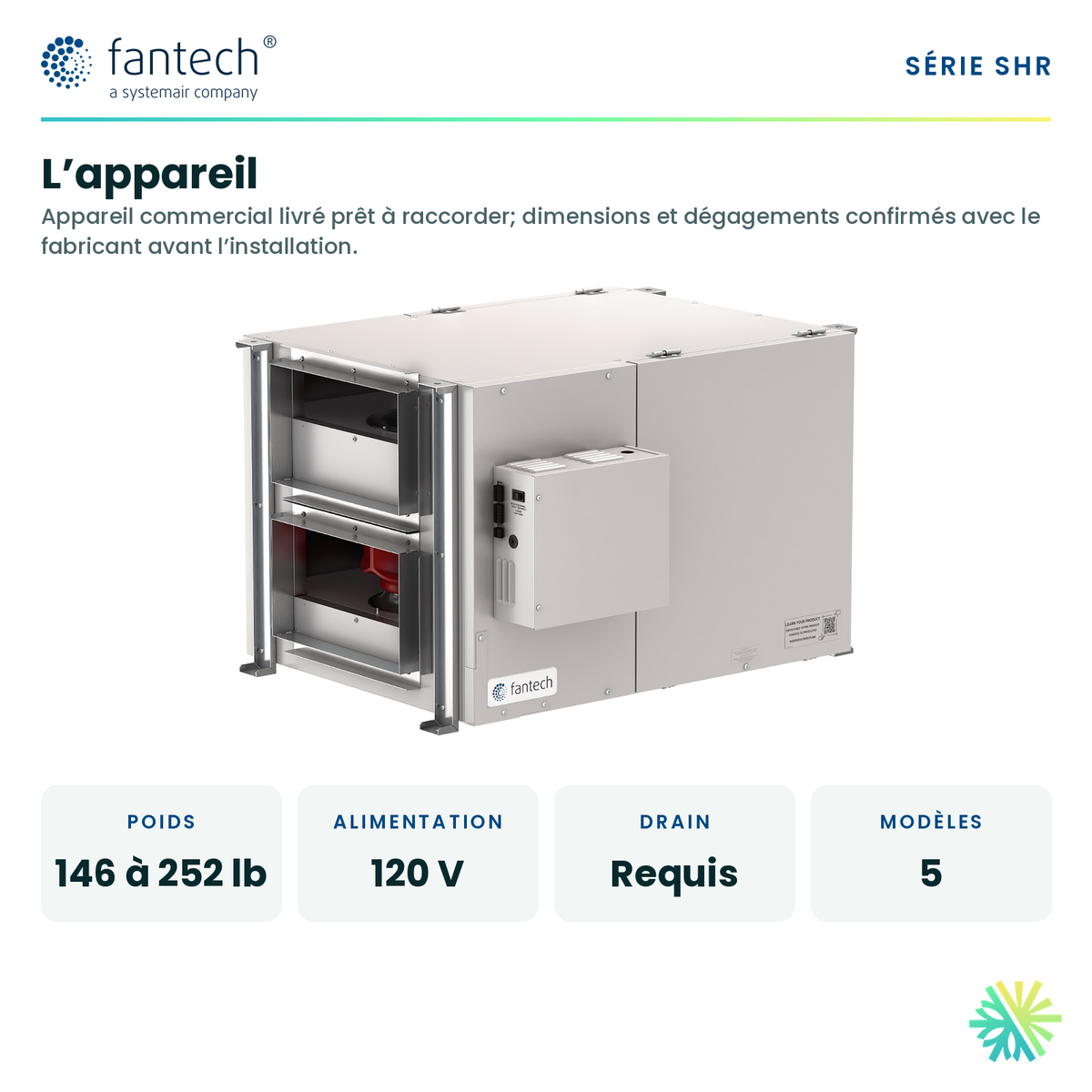

Installation : raccords et drain
Les documents Fantech que nous avons ne précisent pas les dimensions du caisson du SHR 800, et sa disposition de raccords diffère de celle du SHR 700 : nous confirmons ces points avec le fabricant avant la pose. Les moteurs des ventilateurs et le noyau sont montés sur des rails coulissants amovibles, et les panneaux de porte sont réversibles pour ouvrir du côté où se fait l'entretien. Un drain est requis. L'eau de condensation, y compris pendant le dégivrage, doit s'écouler vers un drain ou une pompe à condensat, avec un siphon en P dans le tuyau pour empêcher les odeurs de remonter. L'appareil et ses tuyaux de condensat doivent se trouver dans un espace chauffé, au-dessus du point de congélation.
Entretien des filtres
Le Fantech SHR 800 est livré avec des filtres lavables MERV 3 sur l'air frais et l'air vicié. Fantech les décrit comme des filtres de départ, capables de capter environ 20 % des particules de 3 à 10 microns. Un filtre MERV 8 capte 70 % de ces particules et un MERV 13, 95 % : c'est la mise à niveau à envisager près d'une artère achalandée.
Le manuel Fantech demande de vérifier et de nettoyer les filtres une fois par mois, ou plus tôt s'ils paraissent sales. Les moteurs sont équilibrés et lubrifiés à vie en usine : ils ne demandent pas d'entretien.

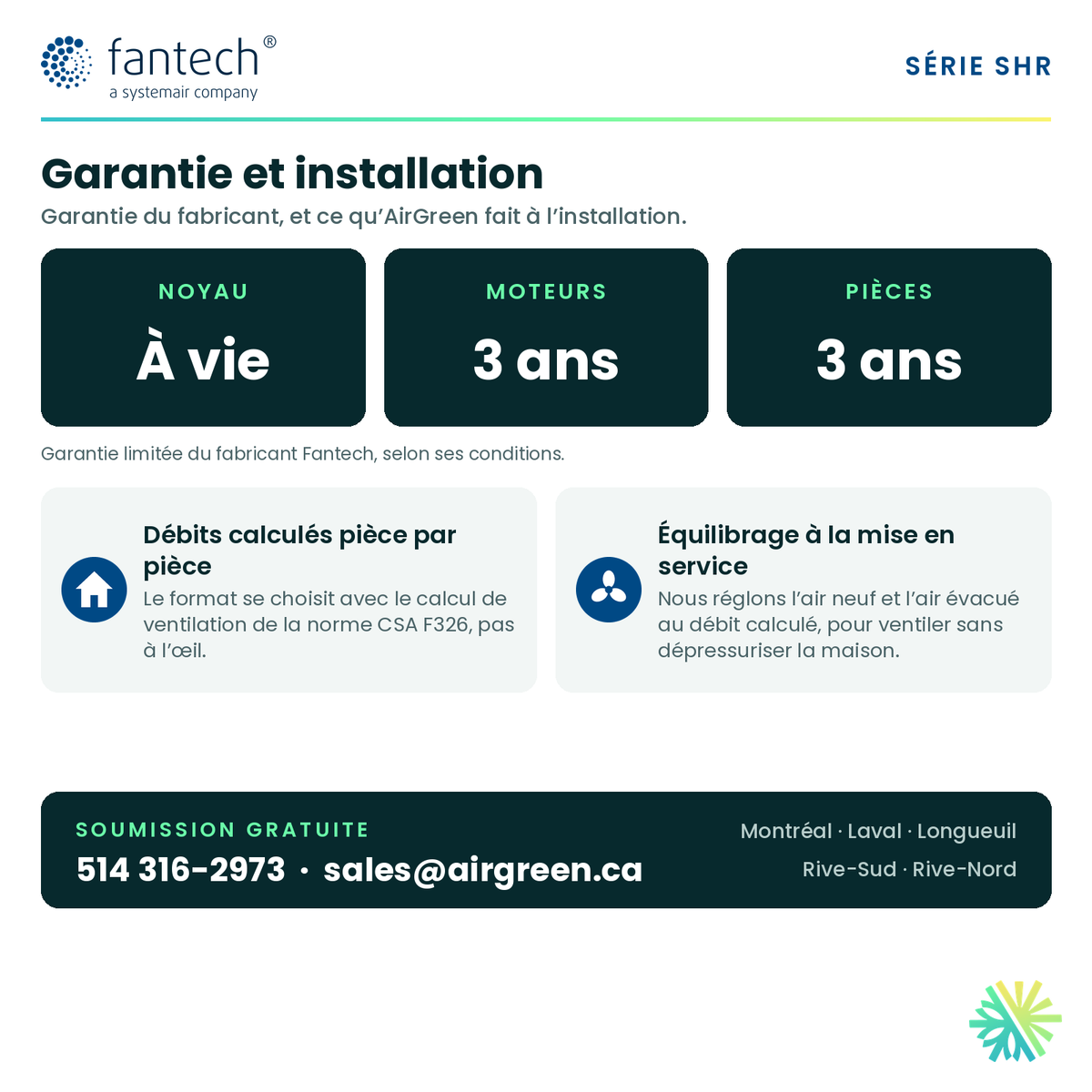

Garantie
Fantech garantit le noyau du SHR 800 à vie (garantie limitée), ainsi que le moteur et les composants électriques pendant 3 ans.
Installation par AirGreen dans le Grand Montréal
Pour un bureau, un commerce ou une salle polyvalente, nous partons du calcul de ventilation du bâtiment : usage des locaux, nombre d'occupants et superficie. Pour une grande maison, nous faisons le calcul pièce par pièce selon la norme CSA F326. Ce chiffre nous dit si le Fantech SHR 800 est le bon format ou s'il faut un modèle plus petit ou plus gros. Nous regardons aussi où placer la prise d'air neuf et la sortie d'air vicié, assez loin l'une de l'autre pour que l'air évacué ne soit pas aspiré de nouveau.
Une fois l'appareil posé, nous équilibrons l'air neuf et l'air évacué au débit calculé, avec des mesures prises sur les conduits. Un VRC mal équilibré use plus d'énergie et ventile moins bien que prévu : c'est l'étape que nous ne sautons jamais.
Nous installons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Demandez une soumission gratuite au 514 316-2973 ou écrivez-nous à sales@airgreen.ca.
