Échangeur d'Air GreenTek HRV LCH-4H | Montréal, Laval, Longueuil, Rive Sud et Rive Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
15 poNoyaux amovibles avec seulement 15 po de dégagement
Noyaux, filtres et bac de récupération s'atteignent des deux côtés par des panneaux à charnières. Les deux noyaux en aluminium de 11,4 × 11,4 po glissent hors de l'appareil avec seulement 15 po de dégagement, et les ventilateurs se débranchent par connecteur rapide.
450 pcmCode LCH-4H : commercial léger, classe de 450 pcm
Selon le manuel Greentek, LCH signifie Light Commercial en configuration Horizontale, et le 4 correspond à la classe de 450 pcm. La fiche donne 465 pcm en haute vitesse à 0,4 po et encore 303 pcm à 1,0 po.

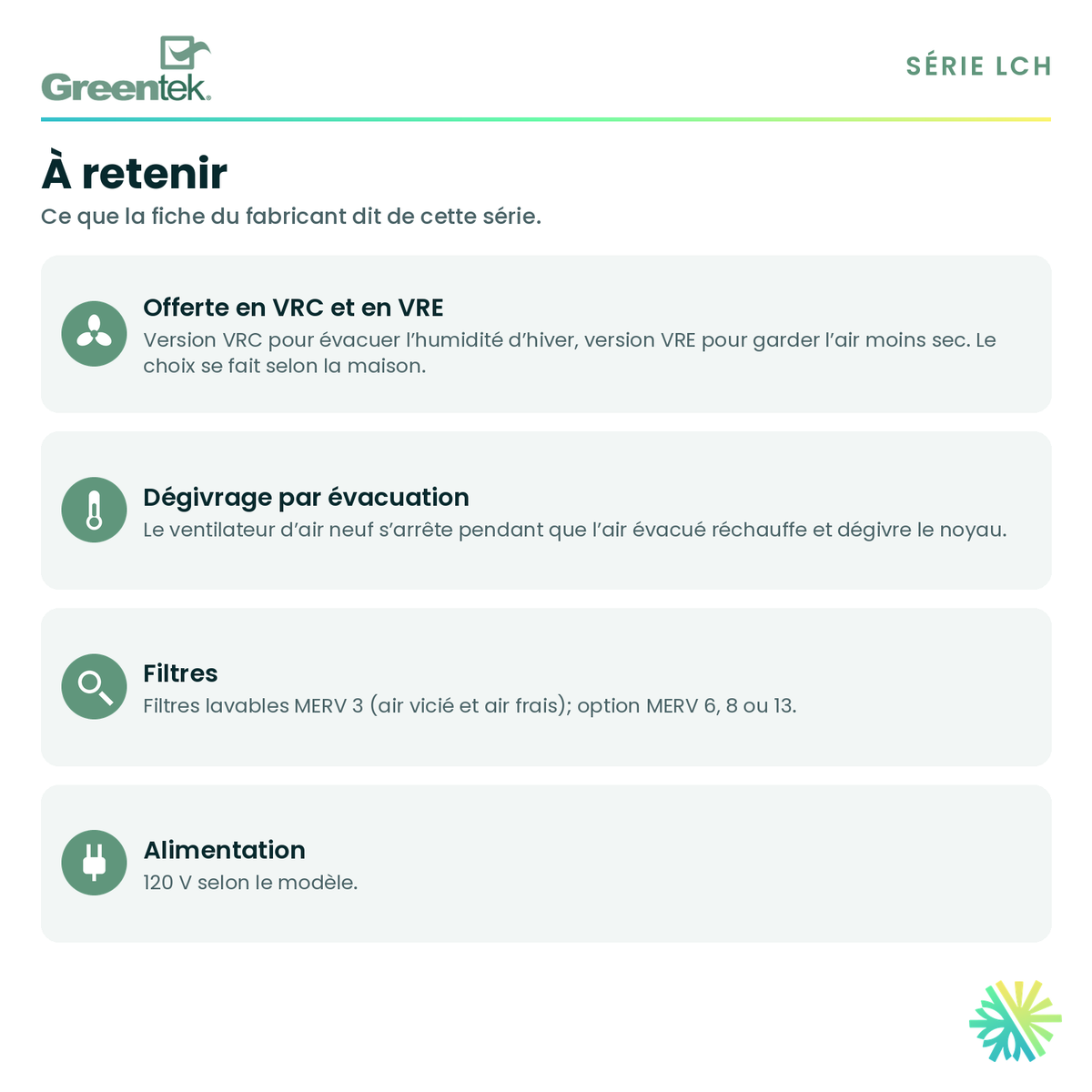

ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, le problème est presque toujours le trop-plein d'humidité, pas le manque.
À vieLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 3 ans. Nous enregistrons la garantie à votre nom à la mise en service.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.
Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 3 (air vicié et air frais); option MERV 6, 8 ou 13
- Dimensions (L × P × H)
- 35,88 × 29,44 × 22,75 po
- Poids
- 146 lb
- Alimentation
- 120 V
- Garantie — noyau
- À vie
- Garantie — moteurs
- 3 ans
- Garantie — pièces
- 3 ans
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On calcule le débit pièce par pièce, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

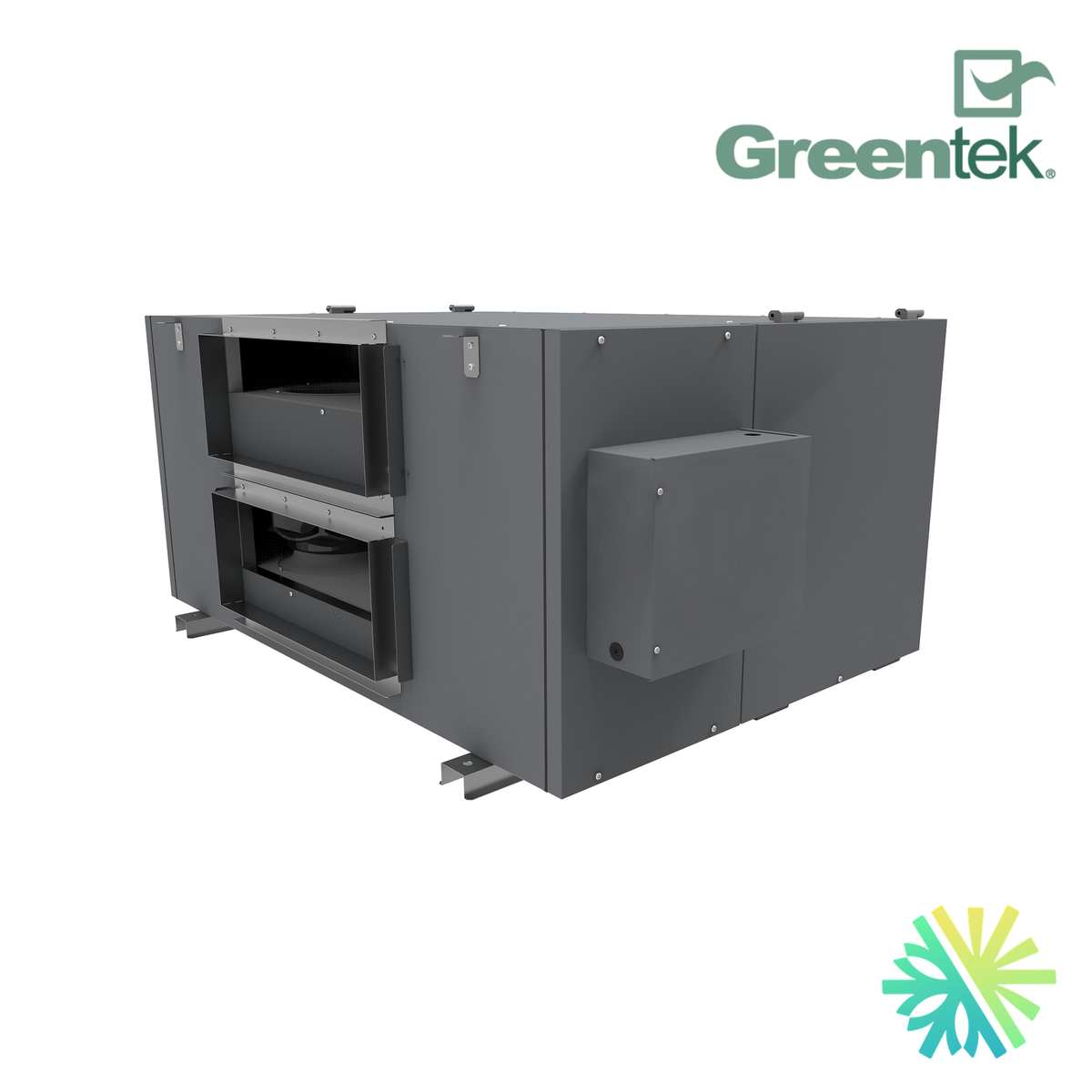

GreenTek LCH-4H : un VRC commercial léger qui s'entretient dans un espace étroit
Le GreenTek LCH-4H est le plus petit ventilateur récupérateur de chaleur de la série commerciale légère LCH de Greentek. Sa fiche donne 465 pcm en haute vitesse à 0,4 po de pression statique. Greentek le destine aux salles de classe, aux bureaux, aux commerces, aux cliniques, aux salons de coiffure et aux grandes maisons.

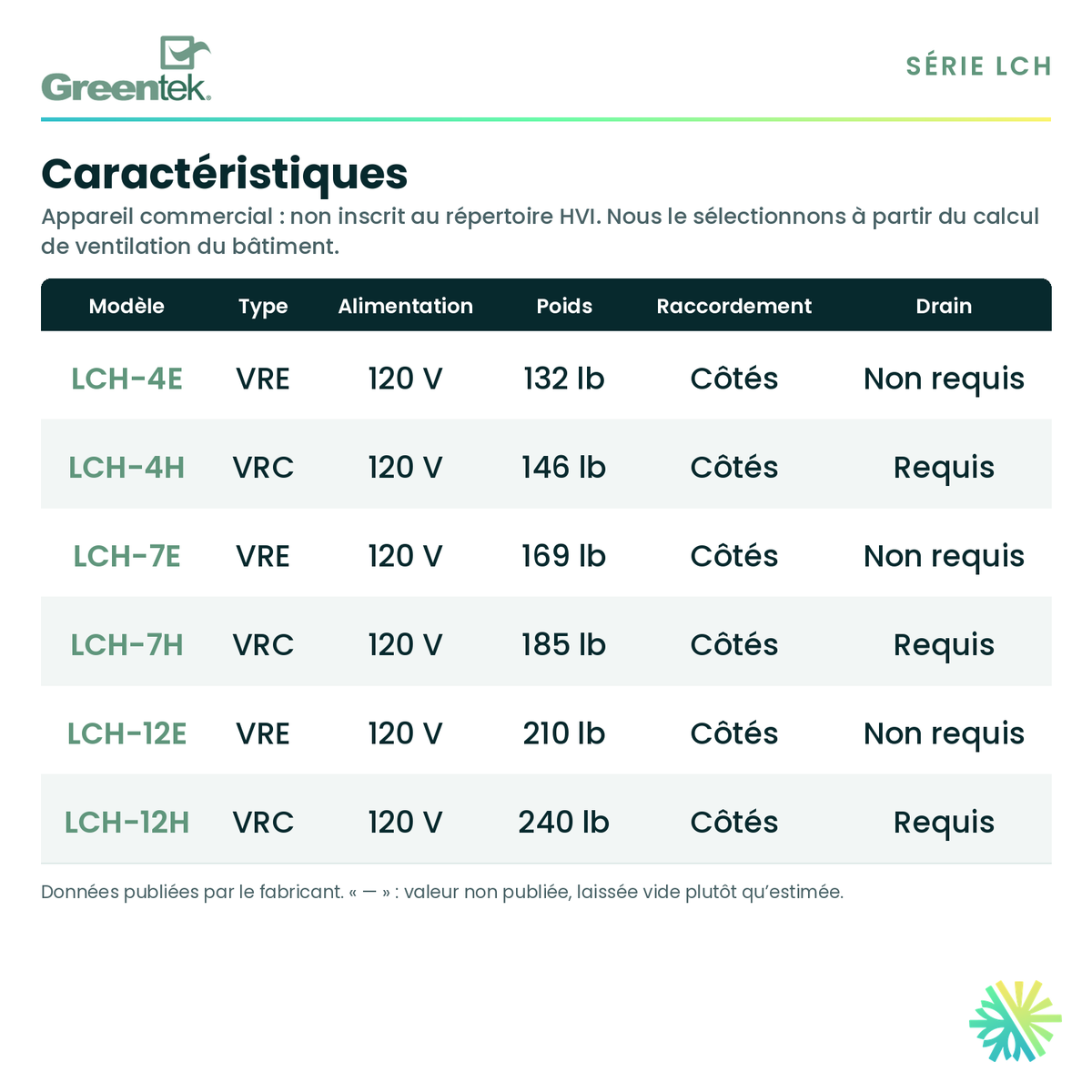

Il s'agit d'un appareil commercial : le GreenTek LCH-4H n'a pas de cote HVI, donc pas de débit net ni d'efficacité homologués au sens résidentiel. C'est le calcul de ventilation de vos locaux qui nous dit s'il est le bon format.
Des noyaux qui sortent avec 15 po de dégagement
Dans un entreplafond encombré, c'est souvent l'entretien qui pose question. Sur le LCH-4H, noyaux, filtres et bac de récupération s'atteignent des deux côtés par des panneaux à charnières. Les deux noyaux en aluminium de 11,4 × 11,4 po glissent hors de l'appareil avec seulement 15 po de dégagement, et les ventilateurs se débranchent par connecteur rapide.
Code LCH-4H : la classe de 450 pcm
Selon le manuel Greentek, LCH signifie Light Commercial en configuration Horizontale : l'appareil se couche dans un entreplafond ou sur une plateforme. Le 4 correspond à la classe de 450 pcm et le H final à la récupération de chaleur. La fiche donne 518 pcm à 0,2 po, 465 pcm à 0,4 po et encore 303 pcm à 1,0 po : il garde un débit utile même avec un réseau de conduits assez long.
Efficacité et consommation
À 35 °F (1,7 °C) d'air extérieur, l'efficacité sensible nette est de 56 % à 300 pcm et de 57 % à 225 pcm, selon les données du noyau certifié AHRI 1060. L'appareil consomme 470 W et tire 3,92 A sur un circuit de 120 V, soit environ 1,0 pcm par watt selon la brochure. Le dégivrage démarre sous −5 °C : le ventilateur d'air neuf s'arrête et le ventilateur d'évacuation passe en haute vitesse pour faire fondre le givre, puis l'appareil reprend son fonctionnement normal et répète la séquence si le froid persiste.

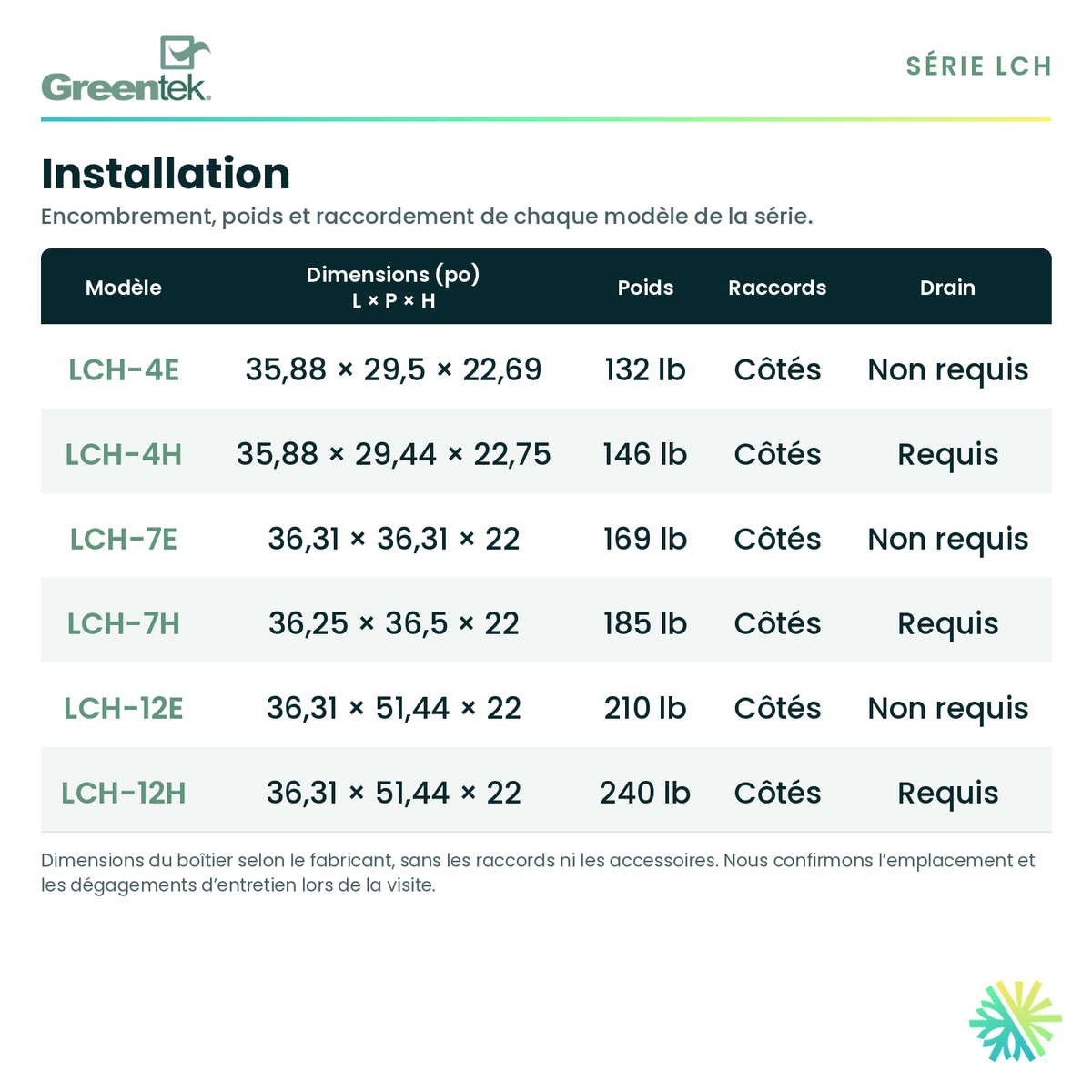

Installation : dimensions, poids et drain
Le caisson mesure 35,88 × 29,44 × 22,75 po (L × P × H) et pèse 146 lb. Les raccords extérieurs sont du même côté, et le panneau de commande peut passer de l'avant à l'arrière selon le trajet des conduits. Un drain est requis pour évacuer la condensation du noyau.
Noyaux, filtres et bac de récupération s'atteignent des deux côtés par des panneaux à charnières. Les ventilateurs sortent sur leurs plaques de moteur après le retrait d'un panneau, et un connecteur rapide permet de les débrancher pour l'inspection. Le caisson est en acier galvanisé de calibre 22 avec peinture cuite, isolé avec 1 po de fibre de verre à pare-vapeur.
Un interrupteur externe à trois positions (basse, attente, haute) assure une ventilation continue sans autre commande, et l'appareil est compatible avec les commandes Greentek. Greentek le déclare conforme aux exigences UL 1812 et à la norme CSA C22.2 no 113 ; seul le noyau, et non l'appareil complet, est certifié AHRI 1060.
Entretien des filtres
Le GreenTek LCH-4H arrive avec des filtres lavables MERV 3 sur l'air frais et l'air vicié, construits selon UL 900. Des filtres MERV 6, MERV 8 ou MERV 13 les remplacent directement si vous voulez mieux filtrer l'air extérieur. Greentek précise que des filtres MERV 6 ajoutent 0,52 po de pression au réseau à 450 pcm : nous l'intégrons au calcul des conduits.

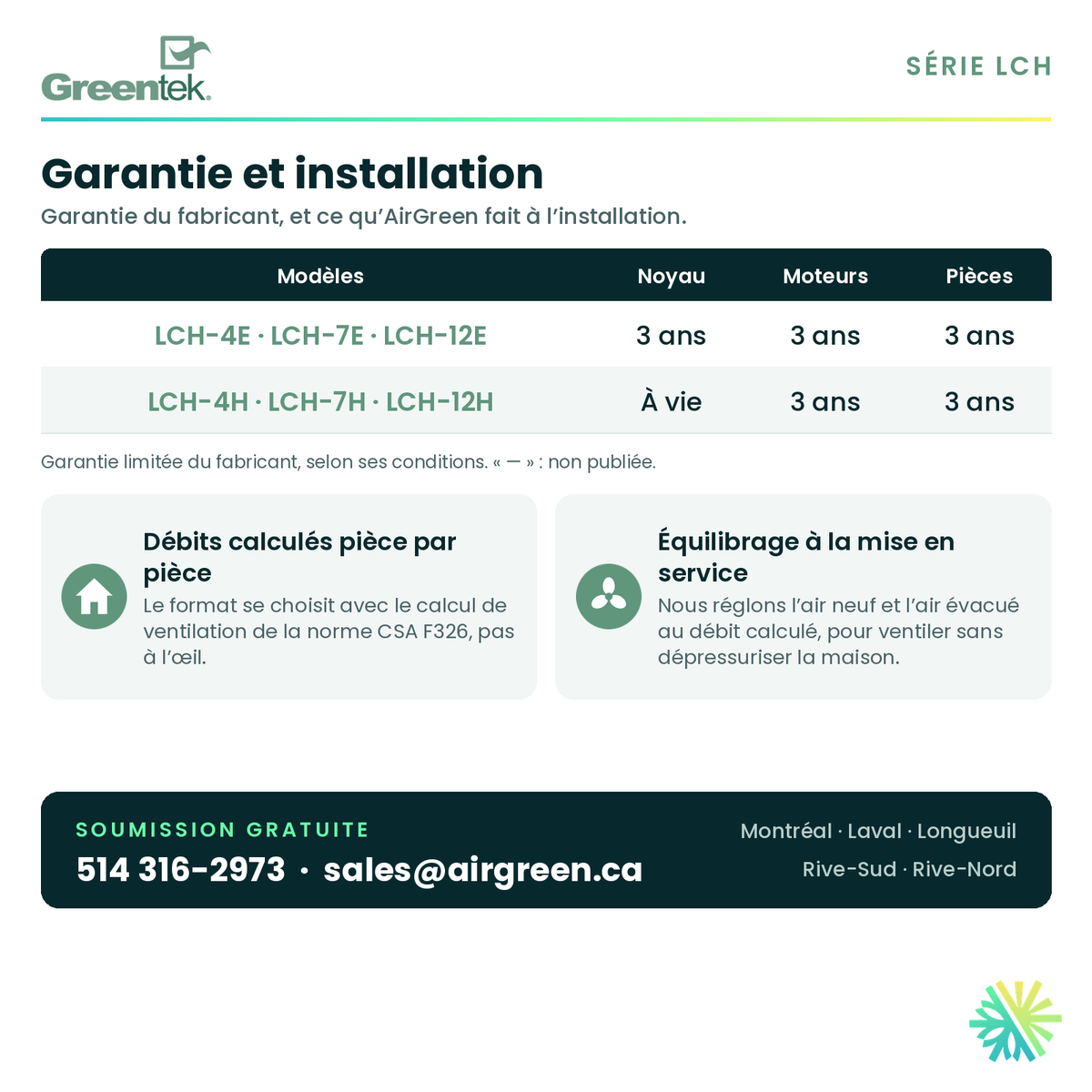

Garantie
Greentek garantit le noyau récupérateur de chaleur du LCH-4H à vie, dans des conditions normales d'utilisation. Les pièces et les moteurs sont garantis 3 ans à partir de la date d'achat.
Installation par AirGreen dans le Grand Montréal
Pour une salle de classe, un bureau ou une clinique, nous partons du calcul de ventilation du bâtiment : usage des locaux, nombre d'occupants et superficie. Pour une grande maison, nous faisons le calcul pièce par pièce selon la norme CSA F326. Ce chiffre nous dit si le GreenTek LCH-4H est le bon format ou s'il faut un modèle plus petit ou plus gros. Nous regardons aussi où placer la prise d'air neuf et la sortie d'air vicié, assez loin l'une de l'autre pour que l'air évacué ne soit pas aspiré de nouveau.
Une fois l'appareil posé, nous équilibrons l'air neuf et l'air évacué au débit calculé, avec des mesures prises sur les conduits. Un VRC mal équilibré use plus d'énergie et ventile moins bien que prévu : c'est l'étape que nous ne sautons jamais.
Nous installons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud. Demandez une soumission gratuite au 514 316-2973 ou écrivez-nous à sales@airgreen.ca.
