Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
DDVersion DD : dérivation d'air intérieur pour le dégivrage
Le suffixe DD (Damper Defrost) désigne la version à registre : une dérivation achemine l'air intérieur vers les noyaux pendant le dégivrage. Le 1200 FD, même boîtier, n'a pas ce registre et coupe l'air neuf pendant que l'air évacué dégivre.
30 ACircuit 120 V avec protection maximale de 30 A
Ses deux moteurs PSC de 1/2 HP tirent 18,8 A au total en haute vitesse. La fiche indique un courant admissible minimal (MCA) de 23,5 A et une protection maximale (MOP) de 30 A, à prévoir au panneau électrique.
RegistreIl dégivre avec l'air de la maison
Par grand froid, un registre motorisé ferme l'entrée d'air extérieur et fait recirculer l'air intérieur dans le noyau pour le dégeler. Pendant ce cycle, aucun air extérieur n'entre par l'appareil.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.
15 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

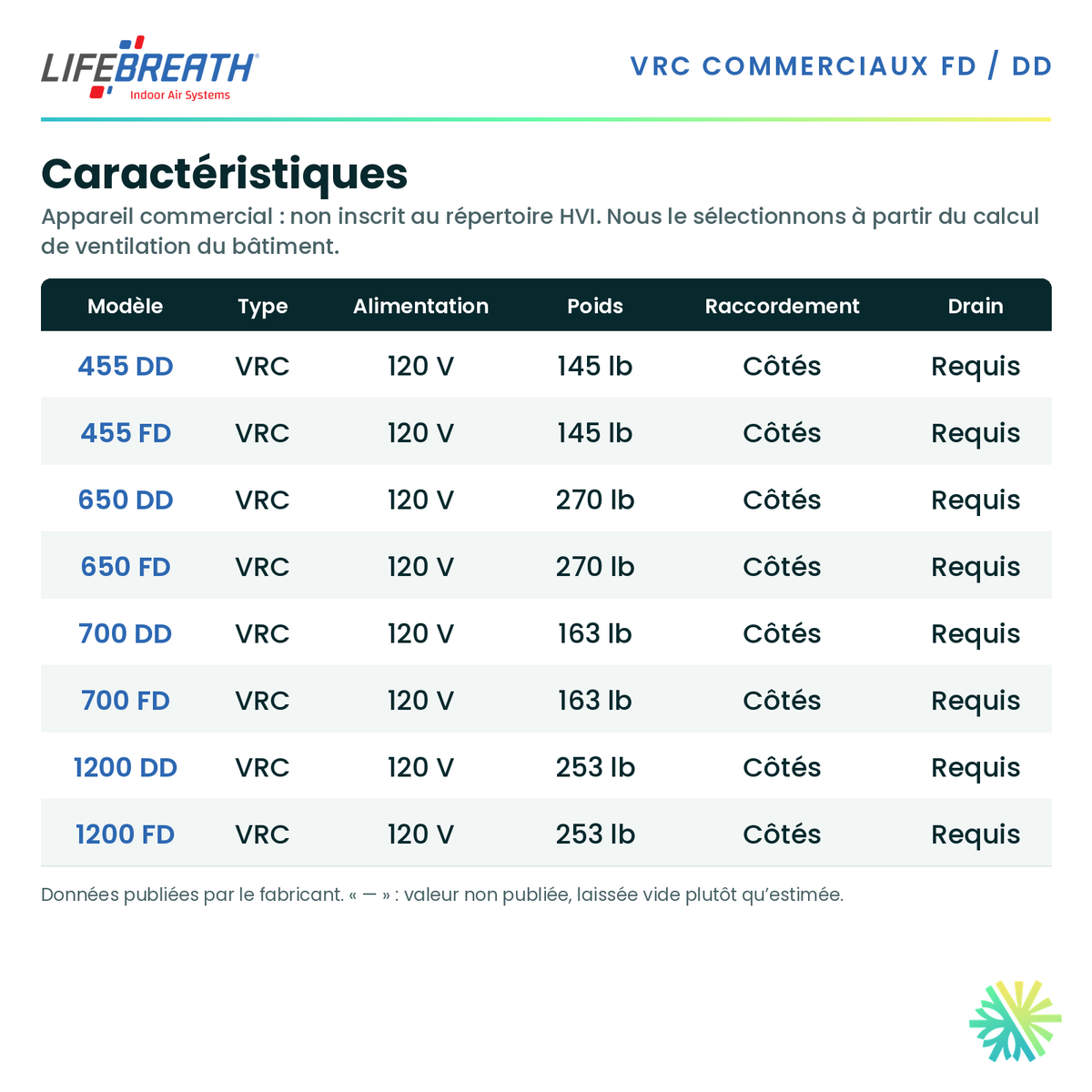

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Recirculation (registre motorisé)
- Filtres
- Filtres lavables MERV 6 (air vicié et air frais); option MERV 13 (65-195-6R)
- Dimensions (L × P × H)
- 33,25 × 42 × 32,25 po
- Poids
- 253 lb
- Alimentation
- 120 V
- Garantie — noyau
- 15 ans
- Garantie — moteurs
- 2 ans
- Garantie — pièces
- 2 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

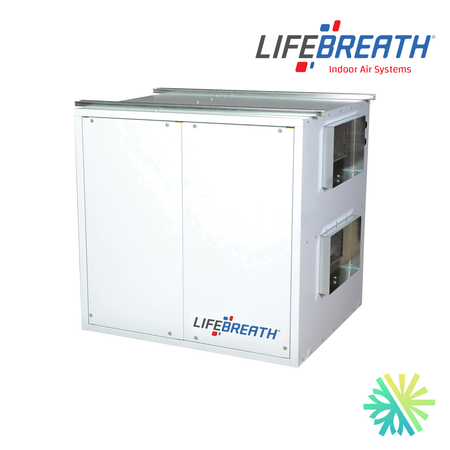

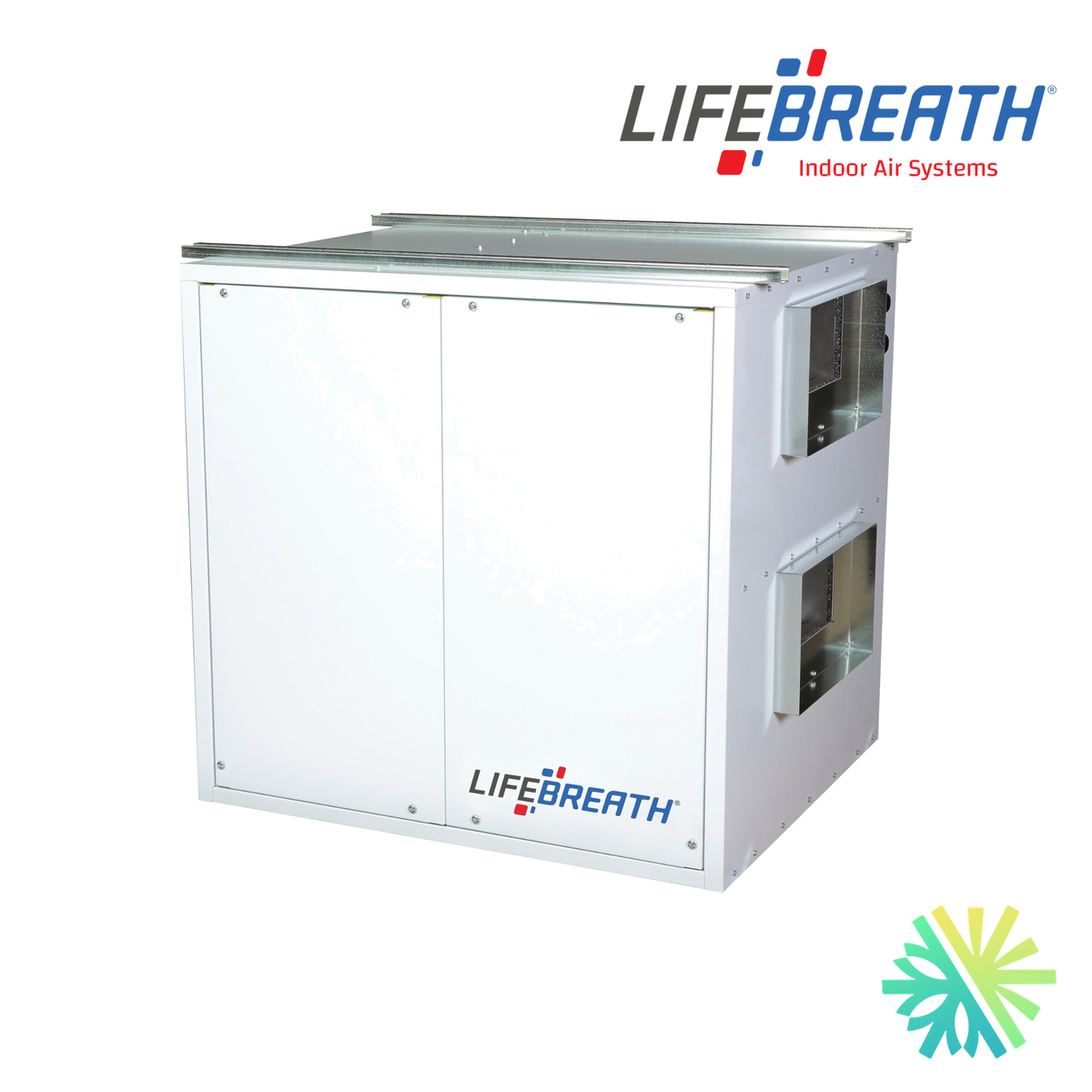

Lifebreath 1200 DD : trois noyaux, 120 V et un registre de dégivrage
Quand un bureau, une école ou un commerce demande plus d'air neuf que les 700 pcm d'un 700 DD, le Lifebreath 1200 DD prend le relais : le tableau de Lifebreath lui donne 1 200 pcm nominaux à 0,5 po, et ses soufflantes sont cotées à 1 200 pcm (566 L/s) en débit libre. Ce ventilateur récupérateur de chaleur commercial à trois noyaux reste alimenté en 120 V, mais sa protection maximale passe à 30 A, le double de celle du 700.
Le 1200 DD n'apparaît pas au répertoire HVI ; aucun débit net ni aucune efficacité ne sont donc homologués pour lui comme pour un VRC résidentiel. Dans une maison, la ventilation principale relève de l'article 9.36.3.9 du Code de construction du Québec, qui exige un appareil essayé selon CAN/CSA-C439 et certifié par HVI ou par un autre organisme accrédité par le Conseil canadien des normes, ou encore essayé selon ANSI/AHRI-1061 et certifié par un organisme que le Code désigne. Pour une grande résidence, nous contrôlons cette certification avant toute soumission.
Version DD : dérivation d'air intérieur pour le dégivrage
DD signifie Damper Defrost. Sous −3 °C (27 °F) dehors, la minuterie de dégivrage s'enclenche : un registre motorisé ouvre le port de dégivrage et ferme l'entrée d'air extérieur, si bien que la dérivation fait passer de l'air intérieur dans les noyaux. Lifebreath prévoit même qu'on inverse sur place le port d'air extérieur et le port de dégivrage, en permutant deux fils sur la carte (T37, rouge, et T39, jaune). Le 1200 FD, dans le même caisson, n'a pas ce cinquième port : il arrête plutôt son ventilateur d'air neuf pendant que l'air évacué dégivre.
À 1 200 pcm, l'écart entre les deux versions pèse plus lourd. Avec le FD, l'évacuation se poursuit sans air neuf pendant chaque dégivrage, tandis que le DD garde l'alimentation en marche avec l'air de la pièce. C'est un écart que nous examinons de près pour un local fermé.
Un circuit 120 V avec protection de 30 A
Les deux moteurs PSC de 1/2 HP (1 625 tr/min), à double arbre, tirent 9,4 A chacun, ce qui fait 18,8 A en haute vitesse pour l'ensemble. Fiche du modèle et tableau de vente s'accordent sur 23,5 A de courant admissible minimal (MCA) et 30 A de protection maximale (MOP) : le circuit, dédié, se prévoit au panneau. Le manuel précise que ce circuit doit supporter l'intensité à pleine charge (FLA) que porte la plaque signalétique de l'appareil.
Efficacité et consommation
La chaleur se récupère dans trois noyaux 68-222, certifiés AHRI 1060, qui forment trois sections modulaires à contre-courant traversées en un seul passage. Lifebreath publie l'efficacité en température sous forme de courbe, avec un air évacué à 40 % d'humidité relative ; son tableau de vente indique 58 % à 0 °C, mais pas le débit auquel ce chiffre a été obtenu : un repère plutôt qu'une cote. En haute vitesse, l'appareil consomme 2 256 W au total selon la fiche : nous réglons donc la vitesse sur le débit dont les locaux ont besoin, au lieu de le laisser au maximum par défaut.
Installation : raccords, poids et drain
Quatre collets rectangulaires de 20 × 8 po (508 × 200 mm) reçoivent les conduits. Selon le tableau de vente, le caisson a 32,25 po de haut, 33,25 po de large et 42 po de profondeur ; il pèse 253 lb, ou 303 lb à l'expédition. On le pose sur des supports suspendus à des tiges filetées, non fournis ; le manuel décrit aussi un montage sur cadre de tiges et de profilés en U, ou sur un socle de bois ou de métal, avec des isolateurs antivibration à fournir. Le drain, obligatoire, se branche sur deux sorties (1/2 po, soit 12 mm, de diamètre extérieur). Prépeint, l'acier galvanisé G60 de calibre 22 est isolé avec une pellicule d'aluminium là où la condensation extérieure doit être évitée. Prévoyez 30 po (762 mm) de dégagement pour l'entretien.
Commande et accès
La carte à microprocesseur intégrée commande les trois vitesses, et ses contacts d'asservissement servent à relier l'appareil à un autre équipement. Les portes avant et arrière, avec un boîtier électrique que l'on place d'un côté ou de l'autre, laissent à l'installateur le choix du sens des conduits ; l'appareil est réversible sur place, et les soufflantes sortent en glissant pour l'entretien. Lifebreath le déclare conforme aux normes CSA et UL.
Entretien des filtres
Côté filtration, ce sont des filtres lavables MERV 6 qui protègent l'air frais et l'air vicié du Lifebreath 1200 DD : ils se sortent, se lavent et reprennent leur place. Une option MERV 13 (pièce 65-195-6R) s'ajoute si l'air extérieur du secteur est chargé. Propre au DD, un autre point d'entretien figure au manuel : l'arbre du registre, du côté opposé à son moteur, demande un peu de graisse au lithium aux deux ou trois ans.
Garantie
Lifebreath garantit le noyau récupérateur de chaleur du 1200 DD pendant 15 ans et les pièces de remplacement pendant 2 ans ; la fiche ne donne pas de durée distincte pour les moteurs, qui suivent donc la garantie des pièces.
Installation par AirGreen dans le Grand Montréal
Avant de chiffrer un 1200 DD, nous évaluons sur place ce que le bâtiment demande en air neuf : usage et nombre d'occupants pour des locaux, et pour une grande résidence, les besoins de ventilation de la maison (chambres, salles de bain, cuisine, sous-sol). Nous comparons ensuite ce débit avec la courbe de débit du Lifebreath 1200 DD et avec la pression statique de votre réseau.
Pour la mise en service, tous les systèmes mécaniques tournent en haute vitesse. Nous suivons la méthode du manuel : un petit trou d'environ 3/16 po dans chaque conduit, à 3 pi en aval de tout coude et à 1 pi en amont, puis une lecture au tube de Pitot relié à un manomètre. Multipliée par la section du conduit, la vitesse mesurée donne le débit réel, et le flux le plus fort se règle avec un registre posé sur le chantier jusqu'à ce que l'air neuf et l'air évacué s'équilibrent.
Nos équipes interviennent à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, sous la licence RBQ 5645-9605-01 d'AirGreen. Pour un 1200 DD, demandez votre soumission au 514 316-2973 ou par courriel à sales@airgreen.ca : nous vous rappelons.
