Échangeur d'air Lifebreath VRC 1500E ECM-240SP | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord

En stock
Unité de gestion de stock: 1500E ECM-240SP
VRC

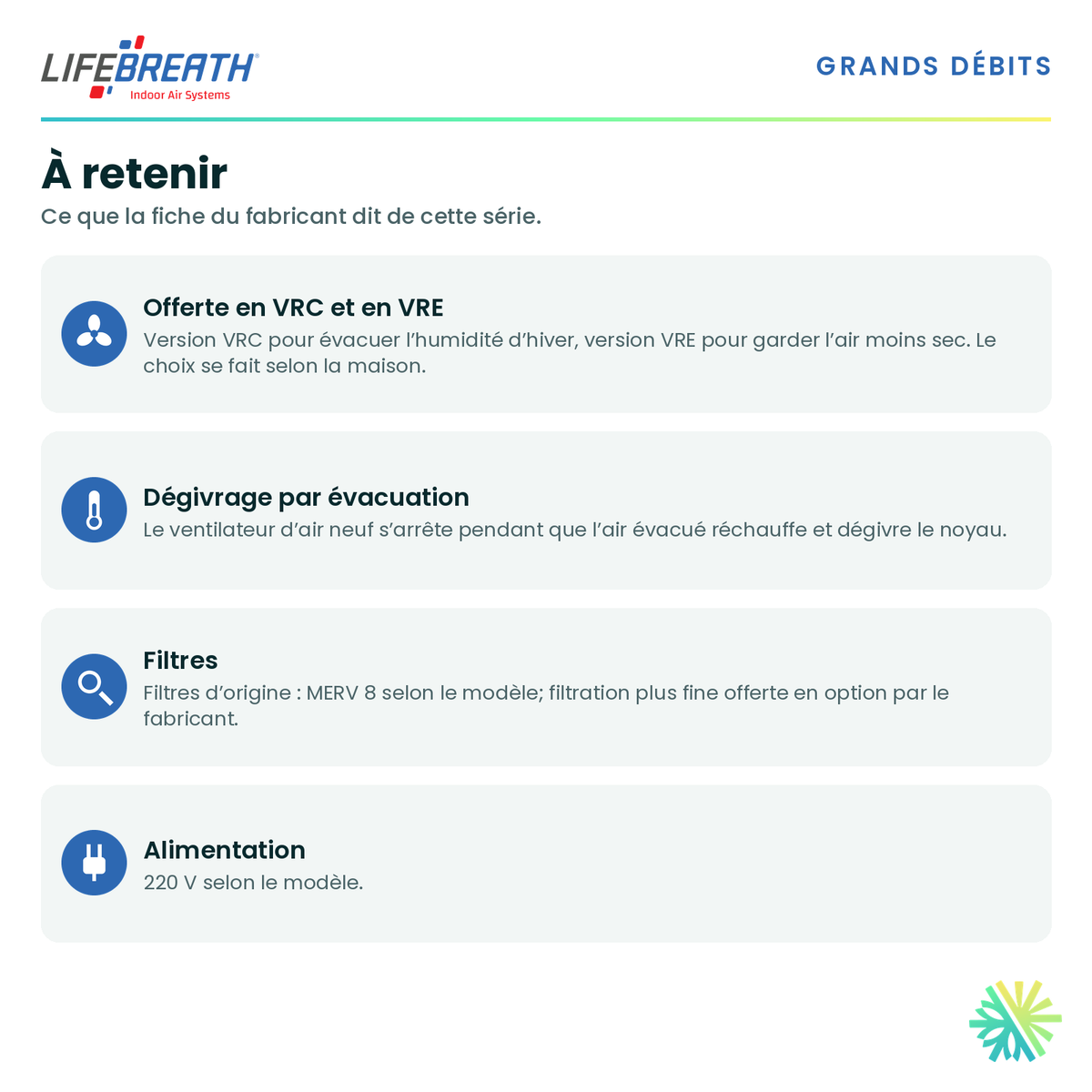

01 · À savoir

Ce qu'il faut savoir sur celui-ci

Des faits publiés et vérifiables, pas des arguments de brochure.

EVersion extérieure pour toit, raccords sous l'appareil

Le 1500E s'installe sur un toit, sur une base offerte en option (53-1500). Les deux raccords vers et depuis le bâtiment, de 19 × 16 po, sont sous le caisson, et deux capuchons de 18 × 17 po avec grillages lavables sont inclus sur le côté. Le 1500I est la version intérieure.

240SPECM-240SP : moteurs ECM bitension 208/240 V monophasés

Le suffixe ECM-240SP désigne deux moteurs ECM de 1 HP à vitesse variable, sur un appareil bitension alimenté en 208 ou 240 V monophasé (MOP 30 A). La fiche donne 1500 pcm à 1,0 po de pression statique externe, avec trois vitesses réglables indépendamment.

ÉvacuationIl dégivre en coupant l'air neuf quelques minutes

Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

VRCIl récupère la chaleur, pas l'humidité

L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.

15 ansLa garantie sur le noyau

Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.

02 · Installation

Ce qu'il demande sur place

Drain de condensatRequis
555 lbPoids de l'appareil
69,5 × 46,5 × 41 poLongueur × profondeur × hauteur
220 VAlimentation

Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

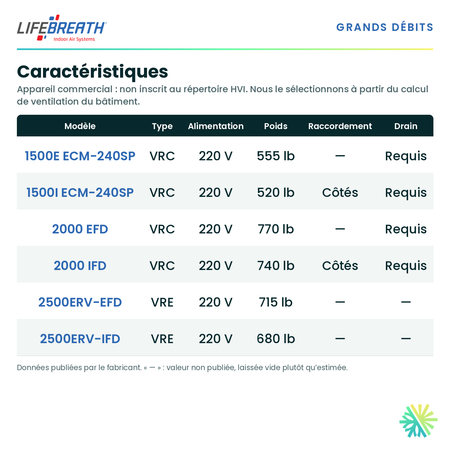

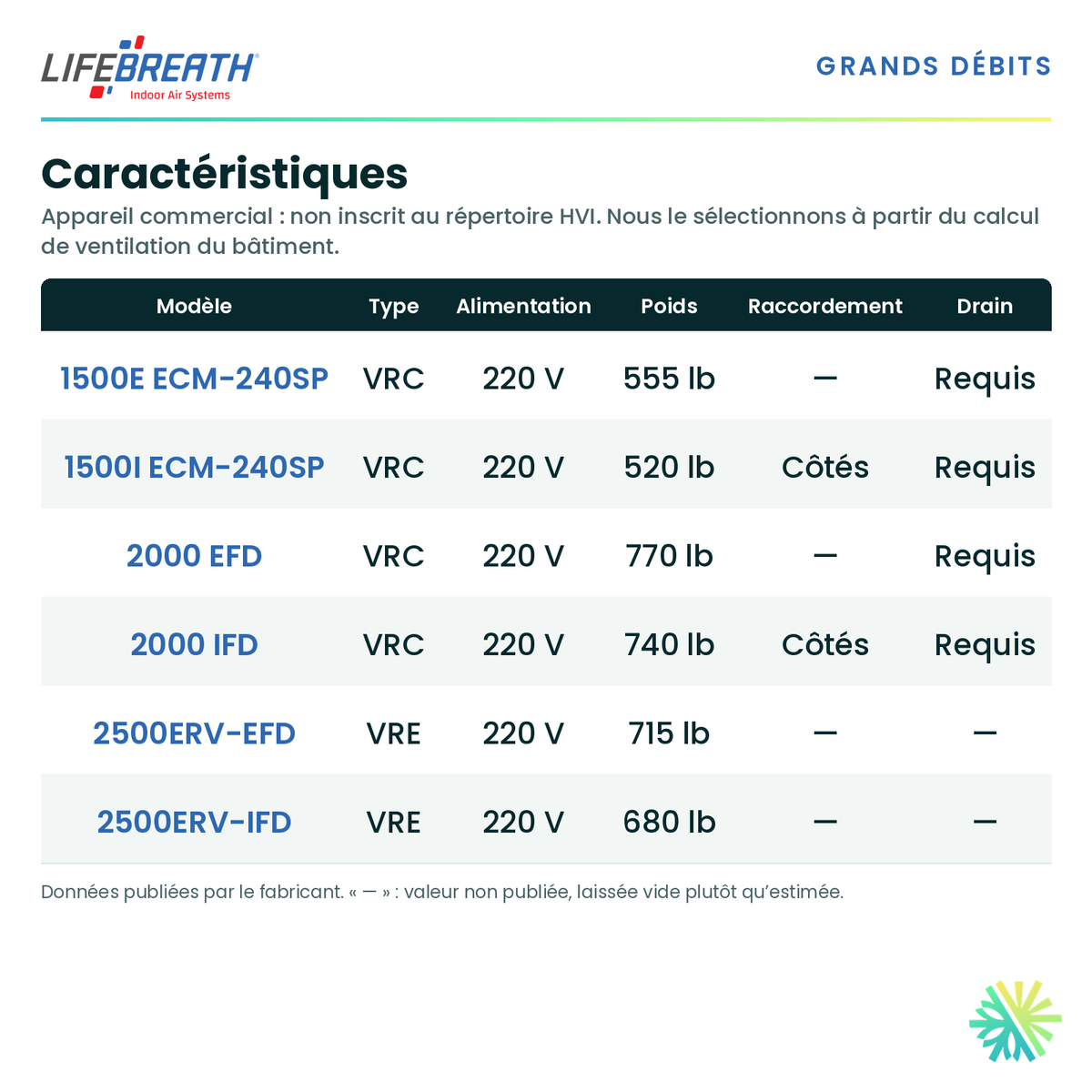

Fiche technique complèteDonnées et sources citées
Type
VRC
Drain de condensat
Requis
Cycle de dégivrage
Évacuation seule (alimentation arrêtée)
Filtres
4 filtres plissés MERV 8 (20 × 16 × 2 po), 2 par flux d'air
Dimensions (L × P × H)
69,5 × 46,5 × 41 po
Poids
555 lb
Alimentation
220 V
Garantie — noyau
15 ans
Garantie — moteurs
2 ans
Garantie — pièces
2 ans
Fiche technique (FR)
PDF
Spec sheet (EN)
PDF

Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.

Parlez à un frigoriste avant de choisir

On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

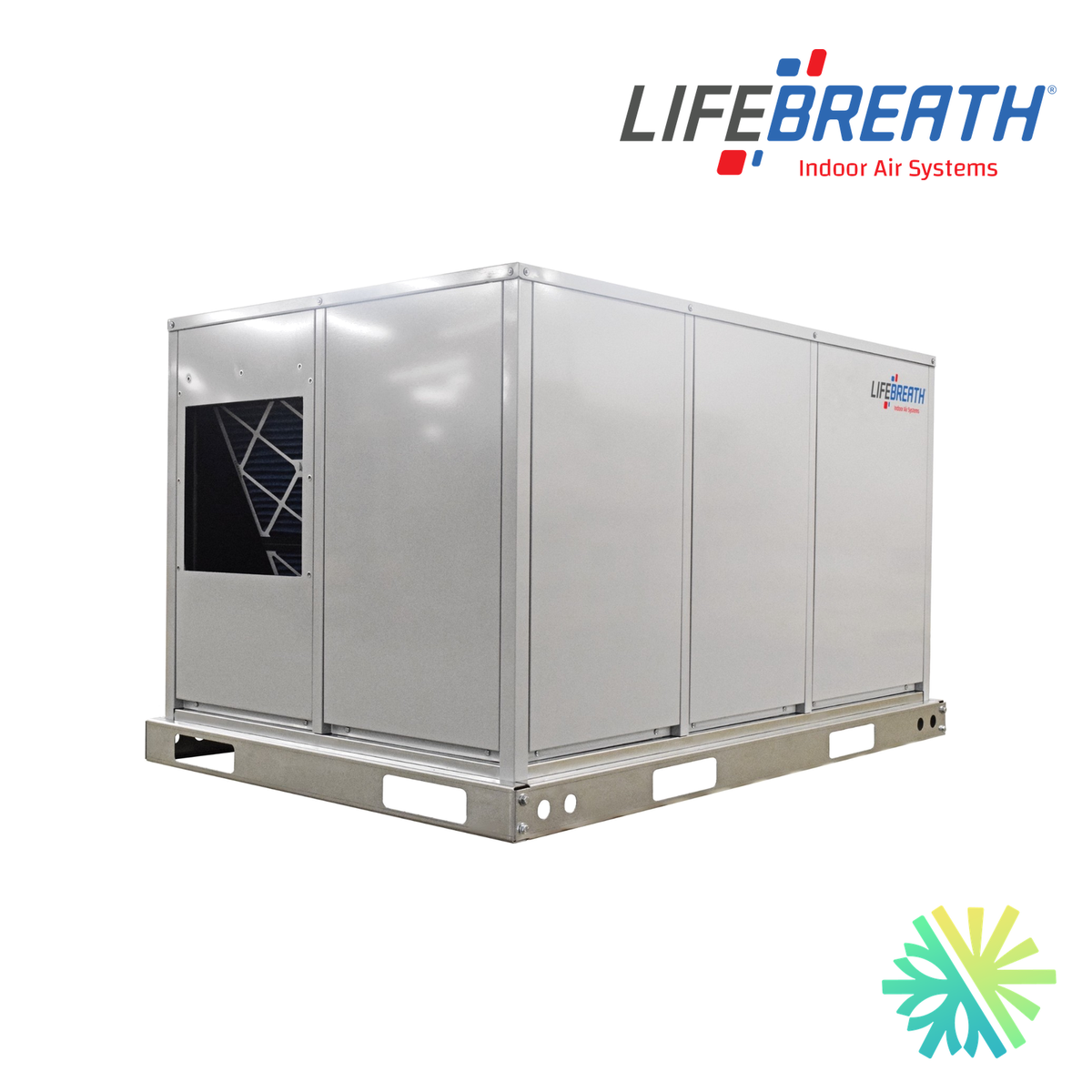

Lifebreath 1500E ECM-240SP : un VRC de toit à moteurs ECM

Sur un toit plat, le Lifebreath 1500E ECM-240SP libère la salle mécanique : ce ventilateur récupérateur de chaleur commercial s'installe à l'extérieur et se raccorde au bâtiment par le dessous. Lifebreath le donne pour 1 500 pcm (705 L/s) à 1,0 po de pression statique externe, et son manuel précise qu'il sort de l'usine réglé à ce point. Avec un tel débit, il vise des bâtiments de plain-pied où chaque mètre carré intérieur compte : commerces, écoles, cliniques, immeubles de bureaux.

Le répertoire HVI, qui cote des appareils résidentiels, ne contient pas le 1500E ECM-240SP ; aucun débit net ni aucune efficacité certifiés par HVI ne le placent à côté d'un VRC de maison. Lorsqu'il doit ventiler des logements, nous vérifions d'abord sa certification au regard de l'article 9.36.3.9 du Code de construction du Québec, qui exige pour la ventilation principale d'un logement un appareil dont l'efficacité est mesurée et certifiée selon les modalités qu'il prévoit.

E pour extérieur : une unité de toit

Le 1500E repose sur une base de toit offerte en option (pièce 53-1500). Ses deux raccords de 19 × 16 po (482 × 406 mm), l'un vers le bâtiment et l'autre depuis le bâtiment, s'ouvrent sous le caisson. Les deux capuchons de 18 × 17 po, avec grillages lavables, prennent place sur le côté de l'appareil ; selon le manuel de Lifebreath, ils arrivent rangés à l'intérieur du caisson, et aucune hotte murale n'est à percer.

Fait d'acier de calibre 22 peint en poudre, le caisson reçoit un doublage de 1 po (25 mm) d'isolant élastomère. Deux bacs en acier galvanisé peint en poudre, chacun muni d'un raccord de 1/2 po (12 mm) de diamètre extérieur, recueillent l'eau : même sur un toit, le drain est requis.

ECM-240SP : moteurs ECM bitension

Derrière le suffixe ECM-240SP se trouvent deux moteurs ECM de 1,0 HP à arbre simple et à vitesse variable, sur un appareil bitension alimenté en 208 ou 240 V monophasé. En 208 V, la fiche donne 20,6 A ; en 240 V, 18,2 A, avec une protection maximale de 30 A dans les deux cas. Le courant admissible minimal se lit sur la plaque signalétique de l'appareil. Le manuel recommande fortement un sectionneur électrique en amont du VRC. Les trois vitesses se règlent indépendamment sur la carte ECM du boîtier électrique, ce qui permet d'ajuster l'appareil aux besoins réels du bâtiment plutôt qu'à son maximum.

Efficacité et dégivrage

Six noyaux en aluminium, disposés à flux croisés, récupèrent la chaleur de l'air évacué, et deux soufflantes centrifuges à entraînement direct, une par flux, font circuler l'air. La fiche annonce une efficacité de 65 % à 1 500 pcm ; le feuillet de vente commercial de Lifebreath la situe à 0 °C, sans autre condition d'essai, et nous la lisons comme un ordre de grandeur. Par temps froid, sous −3 °C (27 °F) à l'extérieur, la minuterie de dégivrage réglée en usine prend le relais : les deux moteurs marquent une pause d'une minute, puis l'air vicié circule seul pendant quatre minutes, moteur d'air neuf arrêté, pour faire fondre le givre du noyau. Suivent 30 minutes de marche normale, ou 20 minutes si le commutateur DIP 8 est placé à ON.

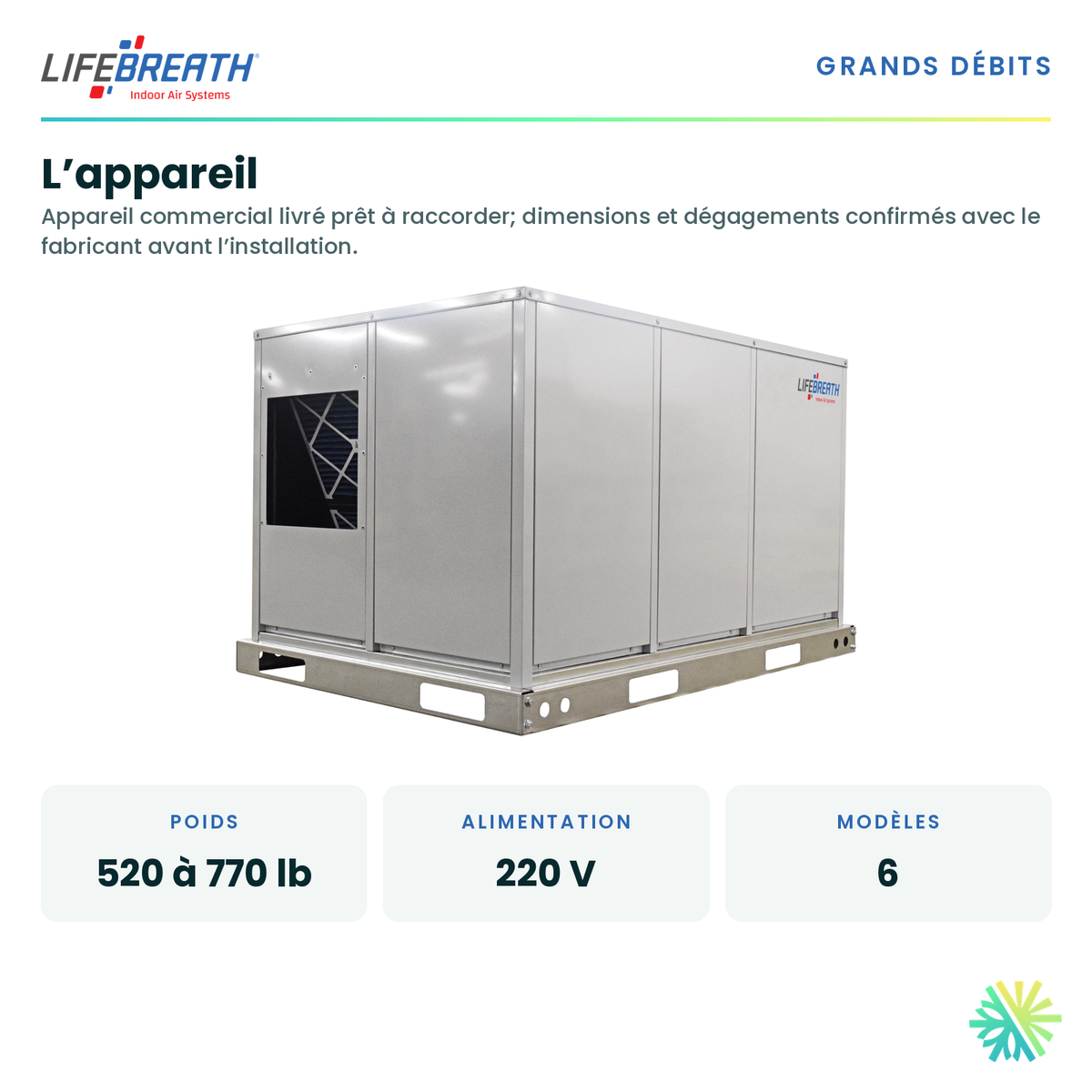

Installation : poids, base et dégagement

Avec 555 lb (252 kg), et 675 lb à l'expédition, le 1500E se prépare comme un équipement de toit : vérification de la structure, base 53-1500 et levage planifié. Selon le manuel, la base mesure 1 po de moins que le caisson, seul son périmètre reçoit de l'isolant, et sa pente ne doit pas dépasser 1/16 po par pied linéaire, dans aucune direction. Prévoyez au moins 40 po (1 m) de dégagement d'un côté de l'appareil pour l'entretien. Une carte à microprocesseur avec contacts d'asservissement intégrés gère l'appareil.

Les avantages et les exigences d'une unité de toit

Posé sur le toit, l'appareil garde des conduits courts vers les locaux situés juste en dessous. En contrepartie, il faut une toiture capable de le porter et un accès sécuritaire pour l'entretien, hiver compris : nous examinons ces deux points lors de la visite. Si le toit ne s'y prête pas, le 1500I offre le même débit et les mêmes moteurs pour une pose intérieure, dans un local chauffé et avec des capuchons fournis par l'entrepreneur. Côté homologation, la fiche indique la conformité aux normes CSA et UL.

Entretien des filtres

L'appareil reçoit quatre filtres plissés MERV 8 de 20 × 16 × 2 po (508 × 406 × 50 mm), deux dans chaque flux d'air. Ce sont des filtres jetables : nous les remplaçons à l'entretien et nous nettoyons les grillages des capuchons au même moment. On y accède par le panneau de service des filtres, d'un côté ou des deux ; les noyaux glissent ensuite hors du caisson pour leur entretien courant.

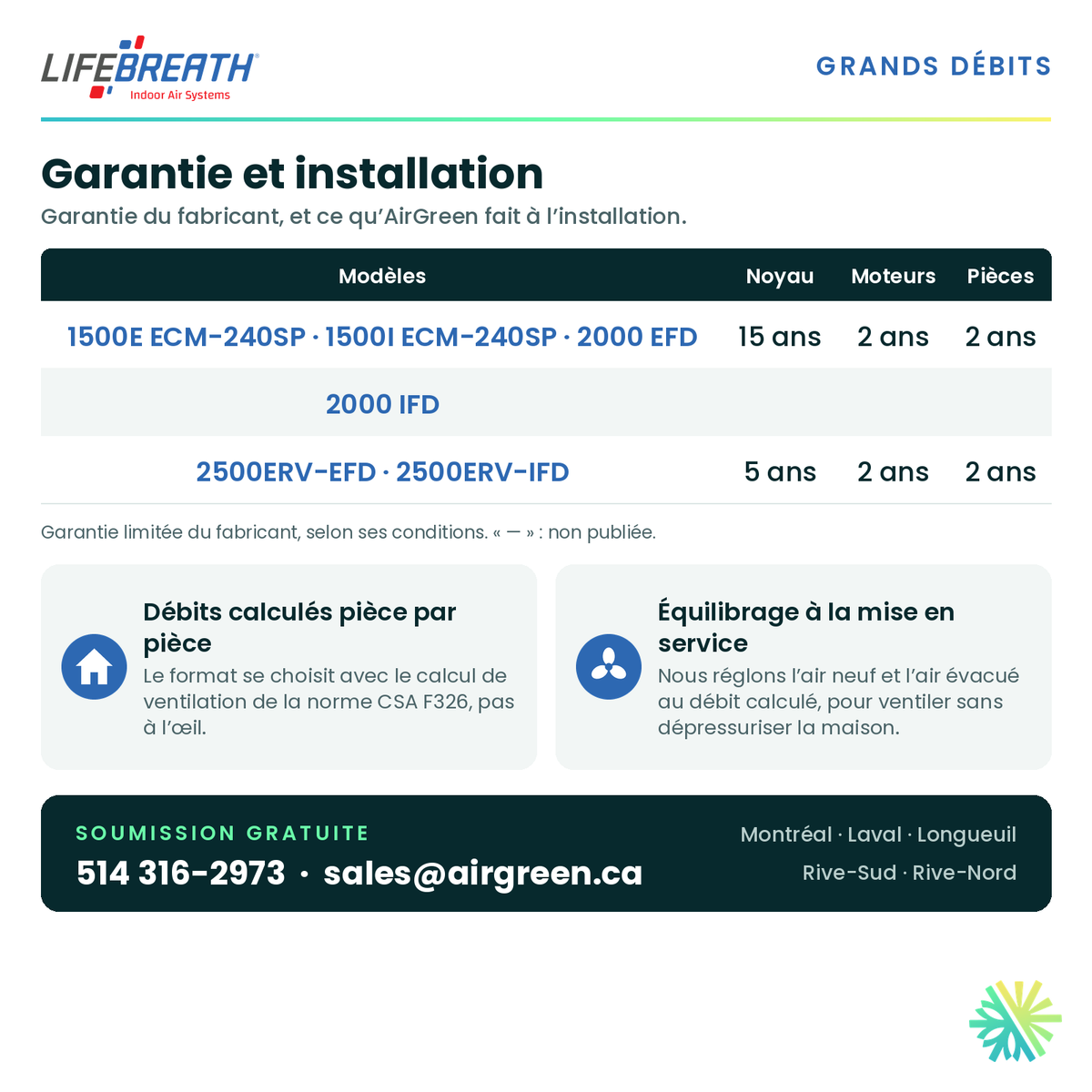

Garantie

Lifebreath garantit le noyau du 1500E ECM-240SP pendant 15 ans et les pièces de remplacement pendant 2 ans. Aucune durée distincte n'est publiée pour les moteurs : ils suivent la garantie des pièces.

Installation par AirGreen dans le Grand Montréal

Sur chaque chantier de 1500E, nous évaluons sur place les besoins de ventilation du bâtiment, local par local. Ce portrait, mis en regard de la courbe du Lifebreath 1500E ECM-240SP et de la pression statique du réseau de conduits prévu, fixe la vitesse à retenir.

Sur le toit, un tube rigide de 1/2 po relie les deux becs de drain à un siphon en P monté avec le té de plastique, sous le bas de la porte et en pente de 1/4 po par pied, comme le demande le manuel. Au démarrage, un tube de Pitot nous sert à équilibrer les deux flux selon la méthode de Lifebreath, puis nous montrons au responsable des lieux comment changer de vitesse et quand remplacer les filtres.

Demandez votre soumission au 514 316-2973 ou à sales@airgreen.ca : nous vous rappelons. AirGreen installe le 1500E à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, avec son équipe sous sa licence RBQ 5645-9605-01.
