Échangeur d'air Lifebreath VRC 2000 EFD | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord

En stock
Unité de gestion de stock: 2000 EFD
VRC

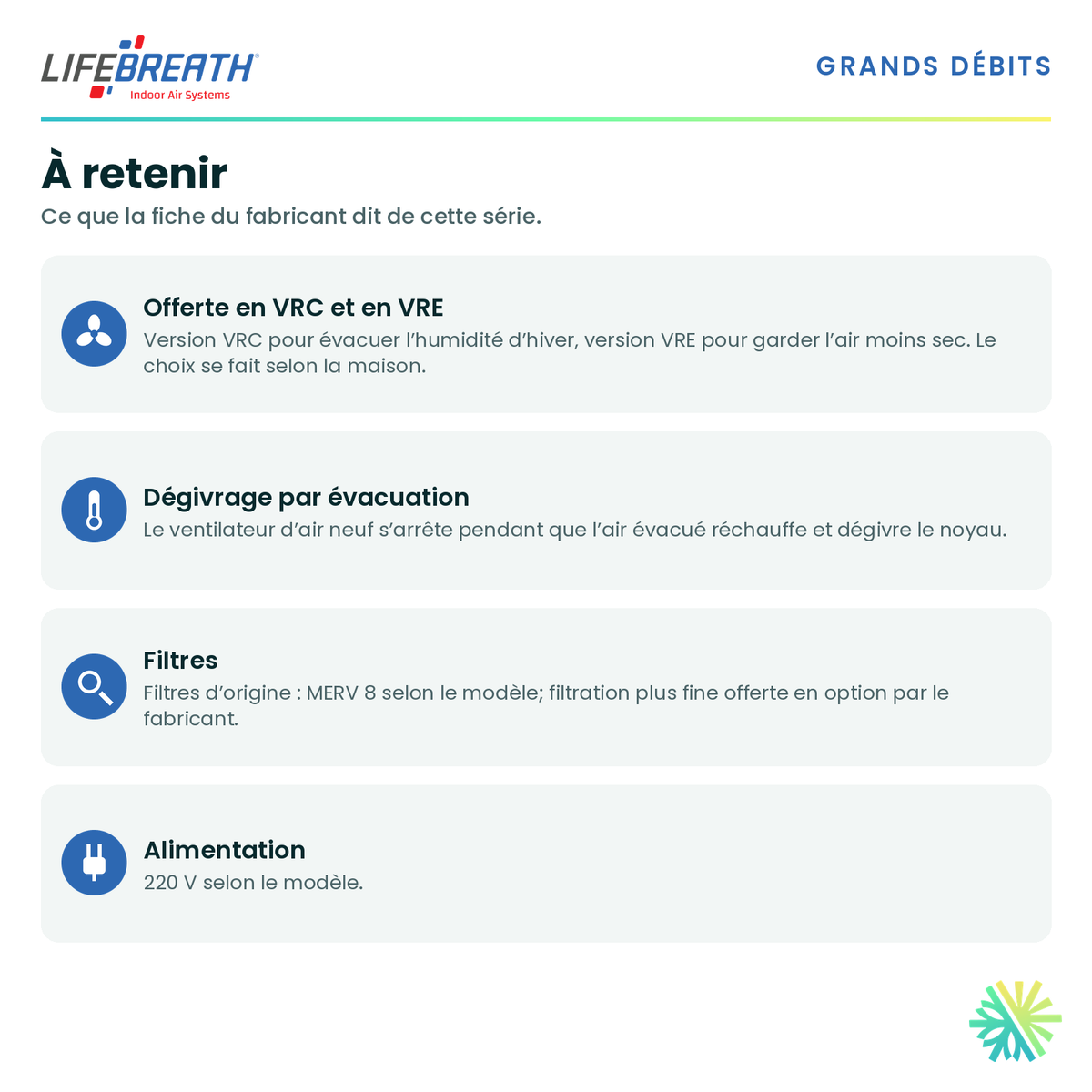

01 · À savoir

Ce qu'il faut savoir sur celui-ci

Des faits publiés et vérifiables, pas des arguments de brochure.

EFDE pour extérieur : unité de toit avec capuchons inclus

Le 2000 EFD est conçu pour l'extérieur et se pose sur une base de toit offerte en option (53-2007). Deux capuchons de 20 × 19 po avec grillages lavables sont inclus, et les deux raccords de 25 × 16 po vers et depuis le bâtiment sont sous le caisson. Le 2000 IFD en est la version intérieure.

575 VCinq alimentations, de 208 V monophasé à 575 V triphasé

Le 2000 EFD existe en 208 ou 240 V monophasé (SP) et en 208, 460 ou 575 V triphasé (3P), selon le code de commande. Ses deux ventilateurs à courroie ont des poulies réglables, et la fiche donne 2000 pcm à 1,0 po.

ÉvacuationIl dégivre en coupant l'air neuf quelques minutes

Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

VRCIl récupère la chaleur, pas l'humidité

L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.

15 ansLa garantie sur le noyau

Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.

02 · Installation

Ce qu'il demande sur place

Drain de condensatRequis
770 lbPoids de l'appareil
69,5 × 57,25 × 43 poLongueur × profondeur × hauteur
220 VAlimentation

Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

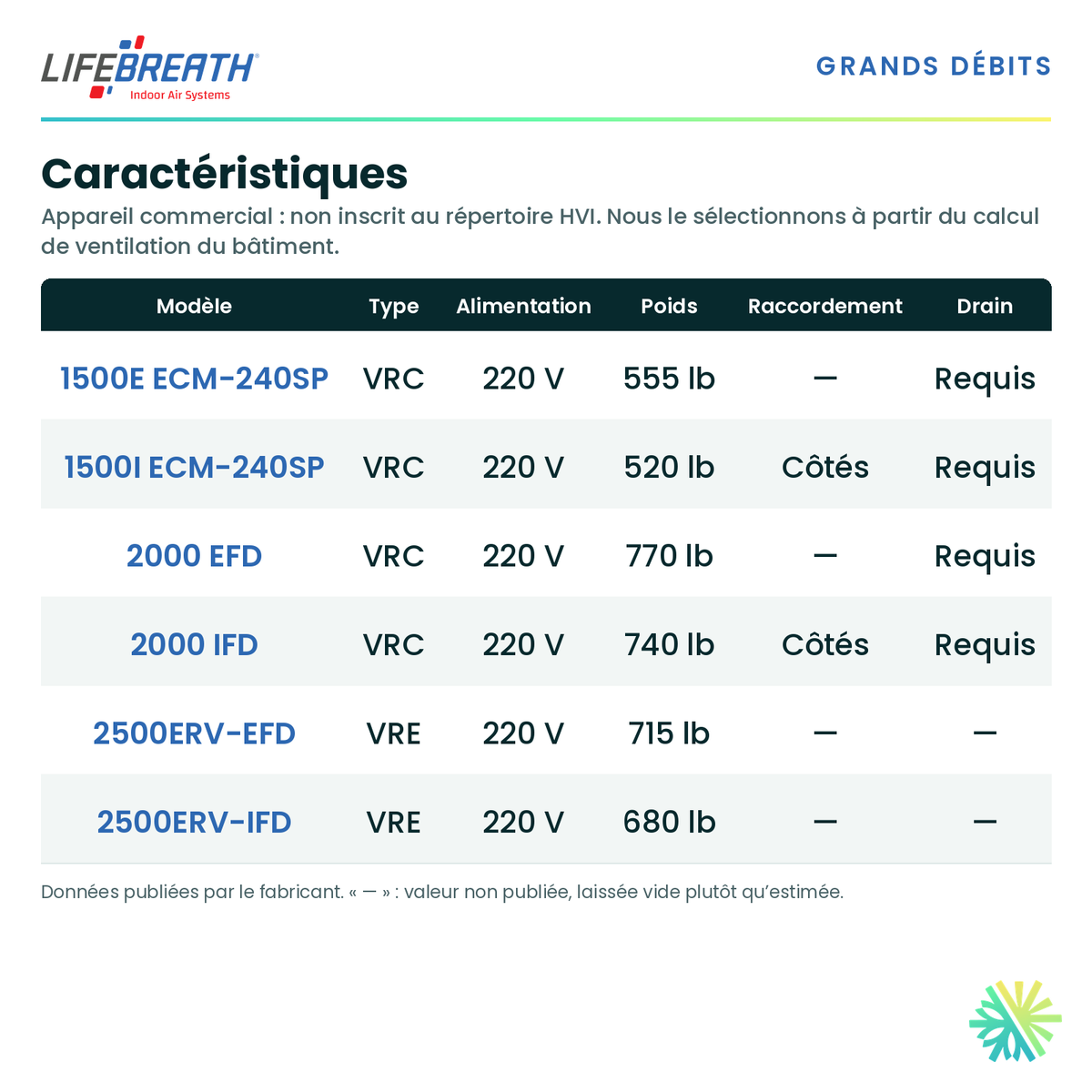

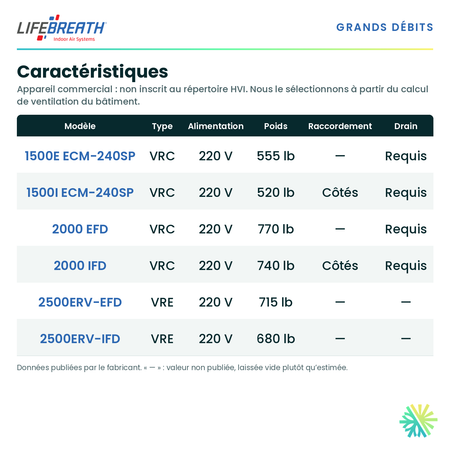

Fiche technique complèteDonnées et sources citées
Type
VRC
Drain de condensat
Requis
Cycle de dégivrage
Évacuation seule (alimentation arrêtée)
Filtres
4 filtres plissés MERV 8 (16 × 25 × 2 po), 2 par flux d'air
Dimensions (L × P × H)
69,5 × 57,25 × 43 po
Poids
770 lb
Alimentation
220 V
Garantie — noyau
15 ans
Garantie — moteurs
2 ans
Garantie — pièces
2 ans
Fiche technique (FR)
PDF
Spec sheet (EN)
PDF

Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.

Parlez à un frigoriste avant de choisir

On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

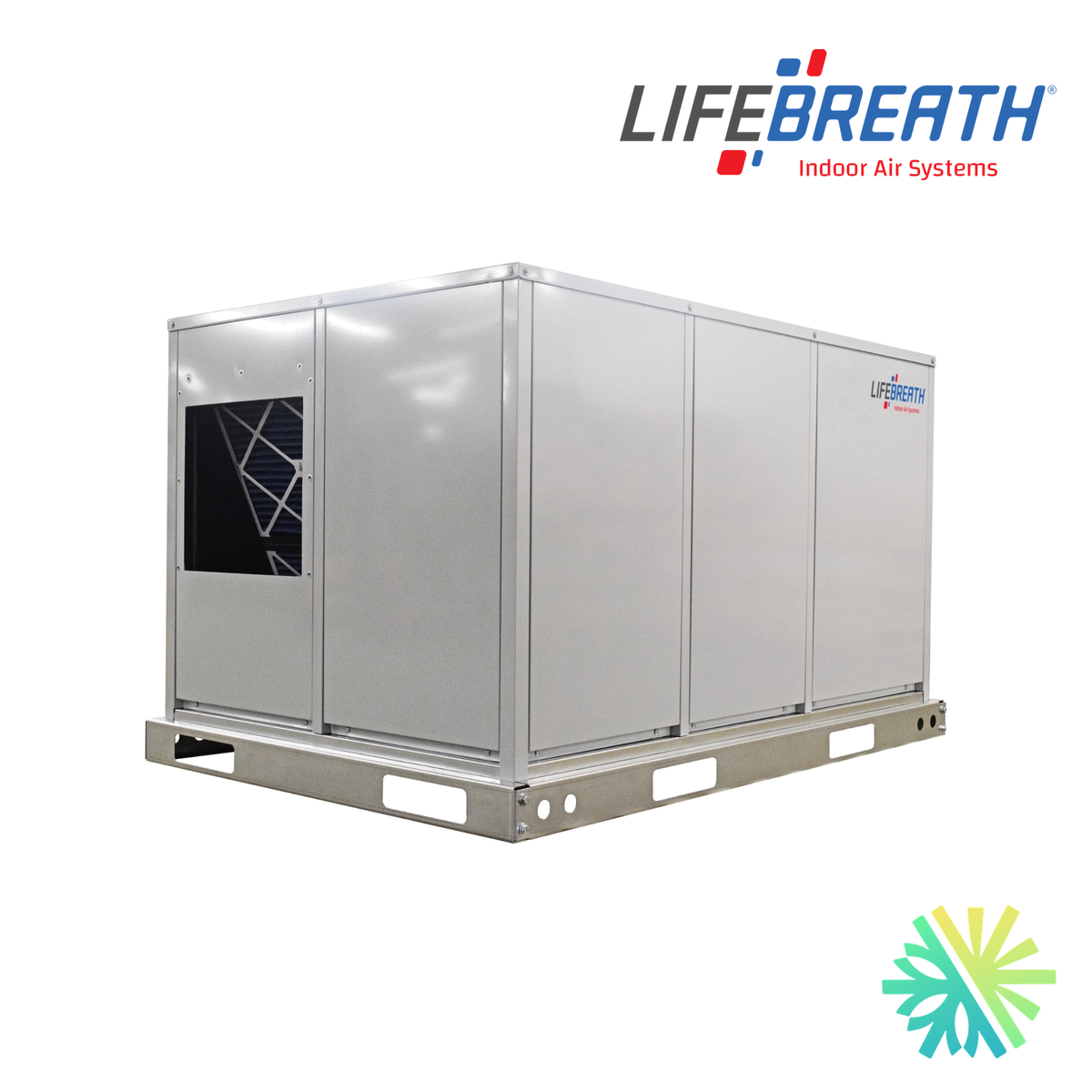

Lifebreath 2000 EFD : le VRC de toit pour les gros volumes d'air

Des deux VRC de toit Lifebreath que nous proposons, le Lifebreath 2000 EFD est le grand format : ce ventilateur récupérateur de chaleur est donné pour 2 000 pcm (940 L/s) sous une pression statique externe de 1,0 po, contre 1 500 pcm pour le 1500E. Ce volume d'air le destine aux écoles, aux centres communautaires, aux commerces de grande surface et aux immeubles de bureaux dont la toiture peut recevoir une unité extérieure.

Le répertoire HVI ne l'inscrit pas, comme la plupart des appareils commerciaux : aucun débit net homologué ni aucune efficacité de récupération n'y figurent pour lui. Si le bâtiment compte des logements, nous nous assurons d'abord que l'appareil retenu pour leur ventilation principale porte la certification que demande l'article 9.36.3.9 du Code de construction du Québec.

EFD : extérieur, dégivrage par arrêt de l'air neuf

Le E du code signifie extérieur. Sa base de toit, la pièce 53-2007, s'achète en option. Ses deux raccords de 25 × 16 po (635 × 406 mm), vers et depuis le bâtiment, s'ouvrent sous le caisson, et ses deux capuchons de 20 × 19 po à grillages lavables sont fournis : selon le manuel, ils sont livrés à l'intérieur du caisson. Le FD désigne le dégivrage : le moteur d'air neuf s'arrête pendant que l'air évacué dégivre le noyau. Le cycle débute sous −3 °C (27 °F) : une minute d'arrêt complet, quatre minutes où seul l'air vicié circule, puis 30 minutes de marche normale, ou 20 si le commutateur DIP 8 est à ON.

Peint en poudre pour résister à la corrosion, l'acier de calibre 22 du caisson forme des côtés et un toit doublés de métal, que 1 po de fibre de verre isole.

Cinq alimentations, de 208 V monophasé à 575 V triphasé

Cinq versions sont offertes : 208 V et 240 V en monophasé, 208 V, 460 V et 575 V en triphasé, chacune sous son propre code de commande. Les trois premières utilisent deux moteurs ODP de 2,0 HP, alors que les modèles de 460 V et 575 V reçoivent deux moteurs TEFC de 1,5 HP. La protection maximale dépend de la tension et se lit sur la plaque signalétique de l'appareil commandé. Nous confirmons donc la tension de votre bâtiment avant de passer la commande.

Efficacité et ventilateurs à courroie

Huit noyaux d'aluminium, disposés à flux croisés, transfèrent la chaleur de l'air sortant à l'air entrant. Lifebreath lui prête une efficacité de 65 % à 2 000 pcm ; son feuillet de vente commercial rattache ce chiffre à 0 °C, sans donner d'autres conditions d'essai. Les deux ventilateurs centrifuges, un par flux, sont entraînés par courroie. Chaque moteur porte une poulie à pas variable qui règle son débit indépendamment ; après tout changement de pas, le manuel demande de retendre la courroie et de relever l'intensité, qui ne doit jamais dépasser la valeur nominale du moteur.

Installation : poids, drain et dégagement

Avec 770 lb (349 kg), et 910 lb à l'expédition, c'est une pose de toit qui se planifie : structure, base 53-2007 et levage. Ses deux bacs d'égouttement en acier galvanisé peint en poudre se vidangent par des sorties de 1/2 po de diamètre extérieur : le drain est obligatoire, et le manuel le veut siphonné et placé sous le niveau de la porte, avec 1/4 po de pente par pied en s'éloignant de l'appareil. Côté service, réservez au moins 40 po (1 m) d'espace libre d'un côté de l'appareil.

Pourquoi choisir une unité de toit

Sur un bâtiment de plain-pied ou une école à toit plat, le 2000 EFD évite de sacrifier une pièce à la mécanique et raccourcit les conduits vers les locaux du dernier étage. Il faut en revanche une toiture qui supporte son poids et un accès pour l'entretien. Si ce n'est pas le cas, le 2000 IFD, sa version intérieure, offre le même débit. La fiche le déclare conforme aux normes CSA et UL. Une carte à microprocesseur intégrée gère l'appareil, et le manuel décrit des contacts secs qui permettent d'asservir un appareil de traitement d'air ou une fournaise aux ventilateurs du VRC.

Entretien des filtres et des courroies

Quatre filtres plissés MERV 8 de 16 × 25 × 2 po (406 × 635 × 50 mm), deux par flux, se remplacent à l'entretien. Nous vérifions aussi la tension des courroies et nous nettoyons les grillages des capuchons. Pour sortir une soufflante, le manuel fait retirer le panneau de service, dévisser les deux boulons qui la fixent à ses rails, débrancher les moteurs, puis la glisser vers l'arrière et la soulever.

Garantie

Lifebreath garantit le noyau du 2000 EFD pendant 15 ans et les pièces de remplacement pendant 2 ans. Aucune durée distincte n'est publiée pour les moteurs : ils suivent la garantie des pièces.

Installation par AirGreen dans le Grand Montréal

Nous évaluons sur place les besoins de ventilation du bâtiment : usage des locaux, nombre d'occupants et superficie. C'est ce portrait qui confirme le Lifebreath 2000 EFD ou oriente vers un format voisin de la gamme Lifebreath.

Une fois l'appareil sur sa base, l'équilibrage se fait au tube de Pitot sur les conduits : nous ajustons les poulies jusqu'à ce que l'air neuf égale l'air évacué, puis nous relevons l'intensité de chaque moteur, comme le demande le manuel.

Demandez votre soumission au 514 316-2973 ou à sales@airgreen.ca : nous vous rappelons. Nous installons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, avec notre équipe sous la licence RBQ 5645-9605-01 d'AirGreen.
