Échangeur d'air Lifebreath VRC 2000 IFD | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
IFDI pour intérieur : raccords de 18 × 22 po aux extrémités
Le 2000 IFD est conçu pour l'intérieur, posé au sol ou suspendu par tiges filetées (non incluses). Ses quatre raccords de 18 × 22 po sont aux extrémités, alors que le 2000 EFD, version extérieure pour toit, se raccorde par le dessous et reçoit des capuchons.
575 VCinq alimentations, de 208 V monophasé à 575 V triphasé
Le 2000 IFD existe en 208 ou 240 V monophasé (SP) et en 208, 460 ou 575 V triphasé (3P), selon le code de commande. Ses deux ventilateurs à courroie ont des poulies réglables, et la fiche donne 2000 pcm à 1,0 po.

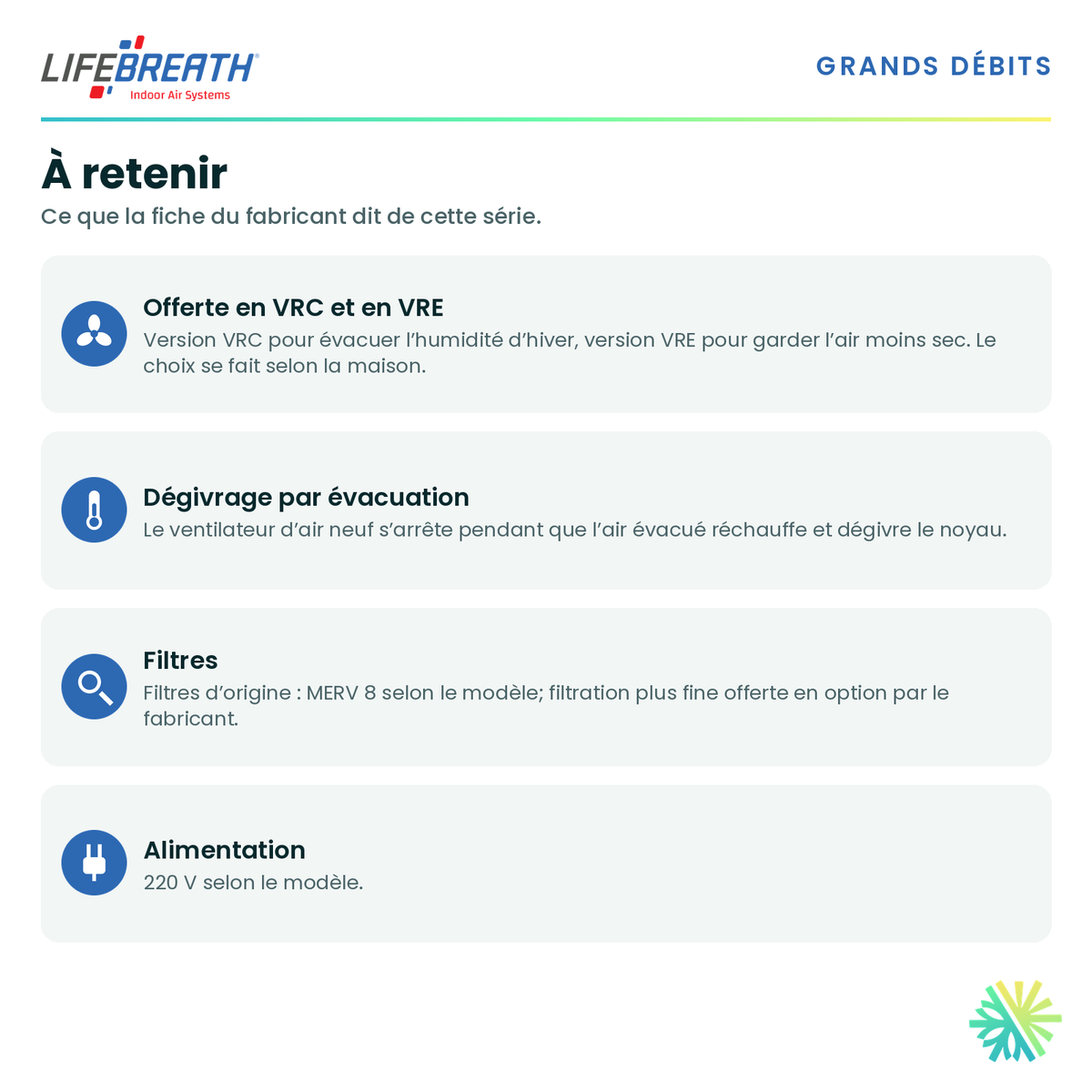

ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.
15 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

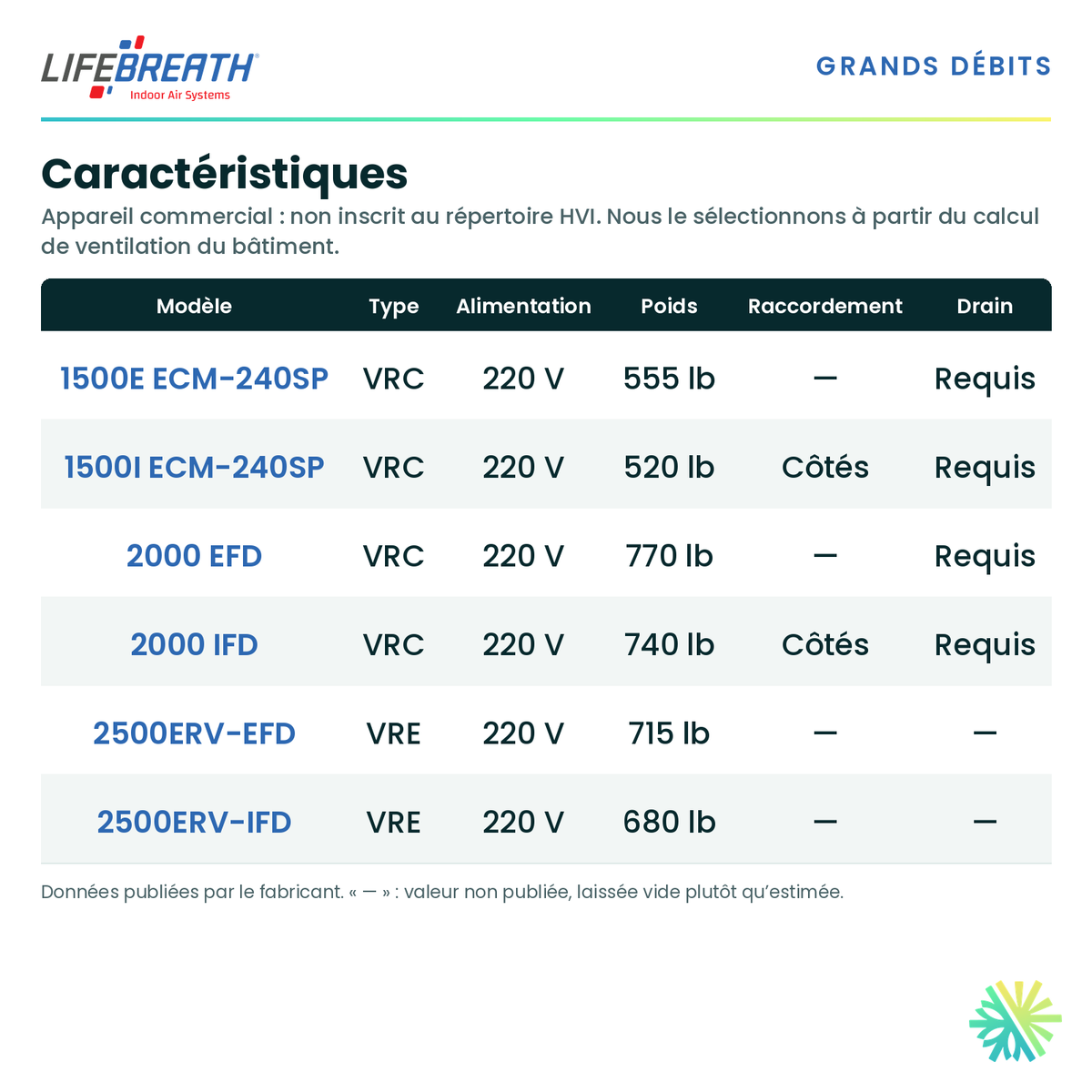

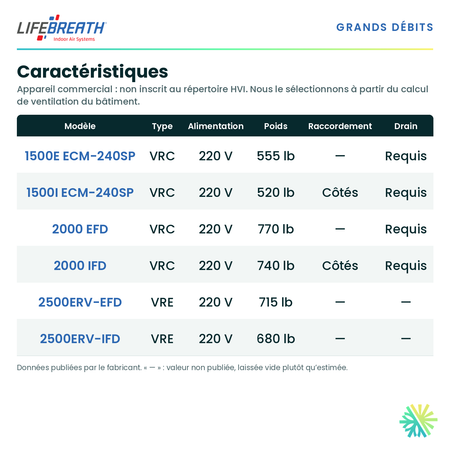

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- 4 filtres plissés MERV 8 (16 × 25 × 2 po), 2 par flux d'air
- Dimensions (L × P × H)
- 66,75 × 57 × 39 po
- Poids
- 740 lb
- Alimentation
- 220 V
- Garantie — noyau
- 15 ans
- Garantie — moteurs
- 2 ans
- Garantie — pièces
- 2 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

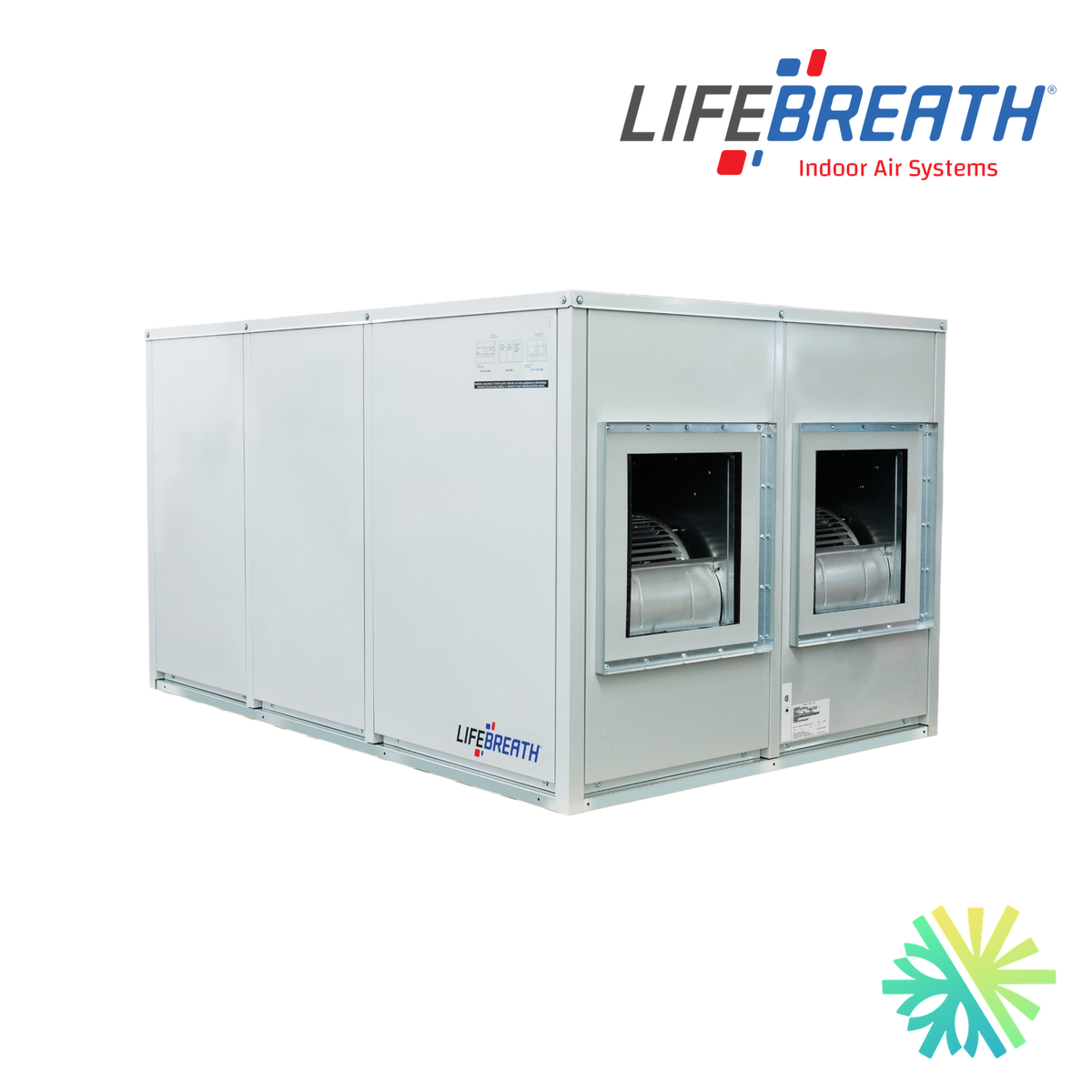

Lifebreath 2000 IFD : 2 000 pcm dans la salle mécanique
Quand le toit n'est pas une option, le Lifebreath 2000 IFD apporte la capacité du 2000 à l'intérieur : ce ventilateur récupérateur de chaleur commercial se pose au sol ou se suspend, et sa fiche lui attribue 2 000 pcm (940 L/s) contre une pression statique externe de 1,0 po. Il convient à une école, un aréna, un immeuble de bureaux ou un commerce de grande surface doté d'une salle mécanique.
Le 2000 IFD n'apparaît pas au répertoire HVI, qui cote les appareils résidentiels : aucune cote ne permet de le comparer, chiffre pour chiffre, à un modèle de maison. Là où il ventilerait des logements, nous vérifions avant tout qu'il détient la certification d'efficacité que l'article 9.36.3.9 du Code de construction du Québec exige pour leur ventilation principale.
IFD : intérieur, raccords de 18 × 22 po aux extrémités
Le I signifie intérieur. Côté fixation, on l'installe au sol ou on l'accroche à des tiges filetées avec des supports, que Lifebreath ne fournit pas, et le manuel exige qu'il soit de niveau pour que les bacs se vident bien. Ses quatre raccords de 18 × 22 po (457 × 558 mm) sont aux extrémités, deux à l'entrée et deux à la sortie, alors que le 2000 EFD, version de toit, se raccorde par le dessous. Le FD indique un dégivrage par arrêt du moteur d'air neuf pendant que l'air évacué dégivre le noyau ; sous −3 °C (27 °F), le manuel enchaîne une minute de pause, quatre minutes d'évacuation seule et 30 minutes de marche complète, ou 20 minutes avec le commutateur DIP 8 à ON.
À ce format, les conduits vers l'extérieur sont gros, et le 2000 IFD n'est pas livré avec ses hottes : l'entrepreneur les fournit. Le manuel demande un écart de 10 pi (3 m) ou plus entre les deux hottes, une hauteur d'au moins 18 po (46 cm) au-dessus du terrain ou de la ligne de neige et un grillage à mailles de 1/4 po, pas plus fin, qui s'encrasserait ; l'air ne doit pas y dépasser 750 pi/min. Nous prévoyons ces conduits, avec un isolant d'au moins R-4 (RSI 0,75), dès la visite technique.
Cinq alimentations selon le code de commande
Le 2000 IFD se commande en 208 ou 240 V monophasé, ou encore en 208, 460 ou 575 V triphasé. Les versions 208 et 240 V utilisent deux moteurs ODP de 2,0 HP, les versions 460 et 575 V deux moteurs TEFC de 1,5 HP. Valeurs électriques : selon la plaque signalétique de l'appareil commandé. Nous confirmons la tension de votre bâtiment avec vous avant la commande.
Efficacité et ventilateurs à courroie
Huit noyaux en aluminium, montés à flux croisés, assurent la récupération. Lifebreath annonce une efficacité de 65 % à 2 000 pcm, chiffre que son feuillet de vente commercial donne à 0 °C sans autre condition de mesure. Deux ventilateurs centrifuges à courroie, un par flux, ont chacun une poulie réglable : en modifiant le pas de la poulie du moteur, on ajuste le débit de chaque flux séparément. Le manuel exige ensuite une lecture d'intensité, portes fermées et conduits raccordés, pour s'assurer qu'aucun moteur ne dépasse son intensité nominale.
Installation : poids, caisson et drain
L'appareil pèse 740 lb (336 kg), et 870 lb à l'expédition. Son caisson en acier de calibre 22, peint en poudre contre la corrosion, a des côtés et un toit doublés de métal et isolés par 1 po de fibre de verre. Deux bacs de drainage en acier galvanisé ont chacun un raccord de 1/2 po, et le drain est requis : posé au sol, l'appareil se surélève assez pour que les tuyaux de drain aient leur pente. Pour l'entretien des noyaux, le manuel recommande au moins 40 po (1 m) libres sur un côté de l'appareil.
2000 IFD ou 2000 EFD : selon la place disponible
Le 2000 IFD et le 2000 EFD ont les mêmes huit noyaux, les mêmes ventilateurs à courroie et le même débit de 2 000 pcm à 1,0 po. Le choix dépend de l'emplacement : dans une salle mécanique chauffée à au moins 16 °C (60 °F), le IFD évite les travaux de toiture ; sur un toit plat sans place à l'intérieur, le EFD s'impose. Dans les deux cas, nous planifions le levage et la structure avant la pose.
Commande
Selon la fiche, une carte à microprocesseur pilote l'appareil, et ses contacts d'asservissement intégrés permettent de le relier à d'autres équipements, comme une unité de traitement d'air ou une fournaise. Côté normes, Lifebreath déclare la série conforme aux exigences CSA et UL.
Entretien des filtres
Chaque flux d'air traverse deux filtres plissés de 16 × 25 × 2 po, de cote MERV 8, soit quatre filtres à remplacer. À chaque visite, nous vérifions aussi les courroies et les poulies. Le manuel prévoit en outre de sortir les noyaux, qui glissent hors de l'appareil, pour leur entretien courant.
Garantie
Le noyau récupérateur de chaleur du 2000 IFD est couvert 15 ans ; les pièces de remplacement, 2 ans. La fiche ne sépare pas les moteurs des autres pièces.
Installation par AirGreen dans le Grand Montréal
Un VRC commercial se choisit à partir des besoins réels du bâtiment : nous évaluons sur place l'air extérieur que demandent vos locaux, selon leur occupation. Le Lifebreath 2000 IFD convient lorsque ce besoin se situe dans sa plage de débit ; sinon, nous orientons le projet vers un autre format Lifebreath.
Une fois l'appareil raccordé, l'équilibrage se fait au tube de Pitot : nous agissons sur les poulies et sur les registres des conduits jusqu'à ce que les deux flux concordent, et nous vous laissons les débits relevés. À l'entretien suivant, ces chiffres servent de point de comparaison pour repérer une baisse de débit.
Demandez votre soumission au 514 316-2973 ou à sales@airgreen.ca : nous vous rappelons. Nos équipes travaillent à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord, sous la licence RBQ 5645-9605-01 d'AirGreen.
