Échangeur d'air Lifebreath VRC 650 DD | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord

En stock
Unité de gestion de stock: 650 DD
VRC
01 · À savoir

Ce qu'il faut savoir sur celui-ci

Des faits publiés et vérifiables, pas des arguments de brochure.

5 raccordsUn cinquième raccord de 20 × 8 po pour l'air de dégivrage

Le 650 DD (Damper Defrost) ajoute aux quatre raccords du 650 FD un port de 20 × 8 po par lequel une dérivation achemine l'air intérieur vers le noyau pendant le dégivrage. Le 650 FD n'a pas ce port : il coupe l'air neuf pendant que l'air évacué dégivre le noyau.

20 × 8 poRaccords rectangulaires de 20 × 8 po

Lifebreath indique des conduits au format standard de 20 × 8 po, mais sa fiche donne aussi 26 × 8 po pour la prise d'air vicié : nous vérifions cette cote sur l'appareil avant de commander les transitions. Son boîtier bas vise la pose au-dessus d'un plafond suspendu, sur supports et tiges filetées non fournis.

RegistreIl dégivre avec l'air de la maison

Par grand froid, un registre motorisé ferme l'entrée d'air extérieur et fait recirculer l'air intérieur dans le noyau pour le dégeler. Pendant ce cycle, aucun air extérieur n'entre par l'appareil.

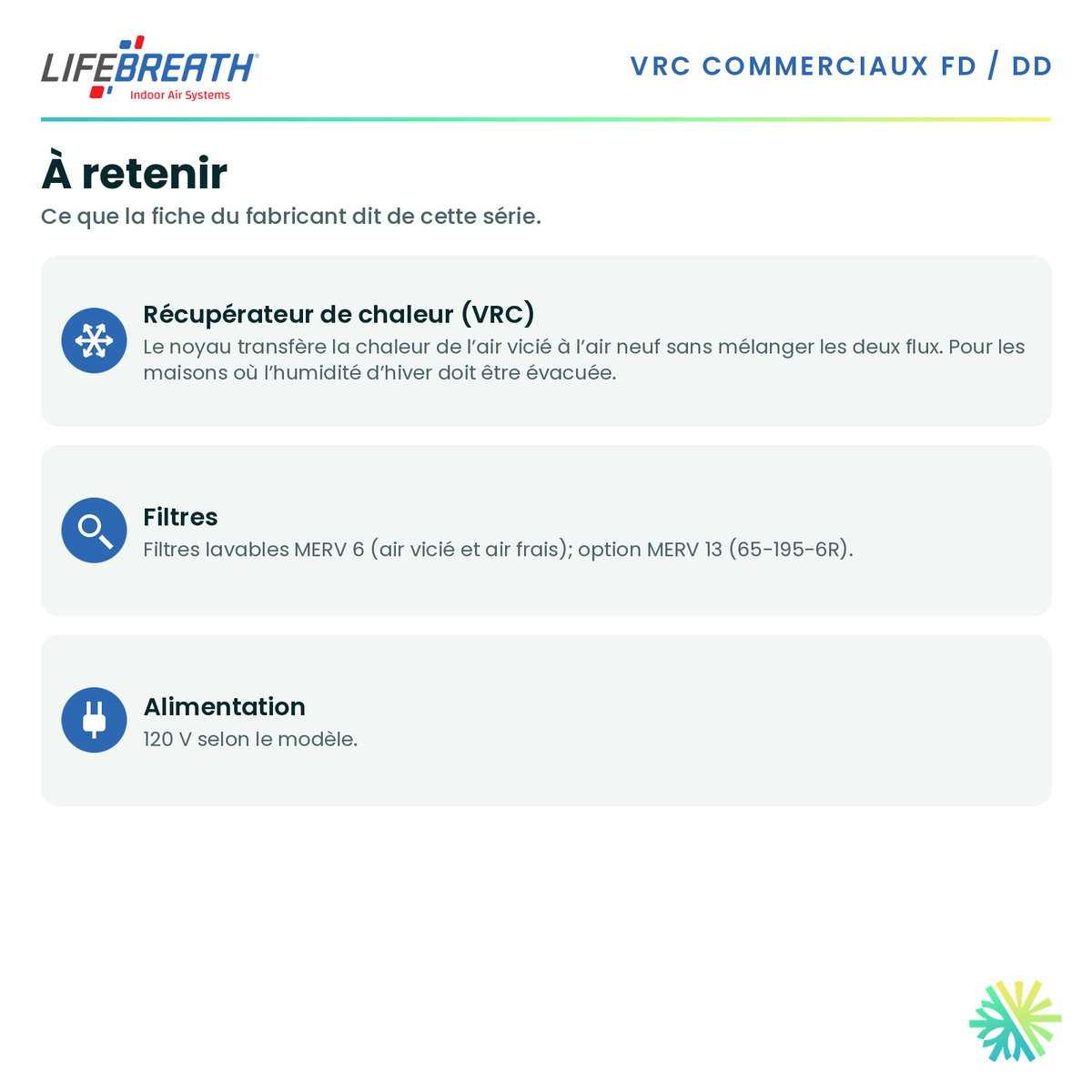

VRCIl récupère la chaleur, pas l'humidité

L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.

15 ansLa garantie sur le noyau

Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.

02 · Installation

Ce qu'il demande sur place

Raccordement par le côtéPorts latéraux
Drain de condensatRequis
270 lbPoids de l'appareil
54 × 42 × 24,75 poLongueur × profondeur × hauteur
120 VAlimentation

Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

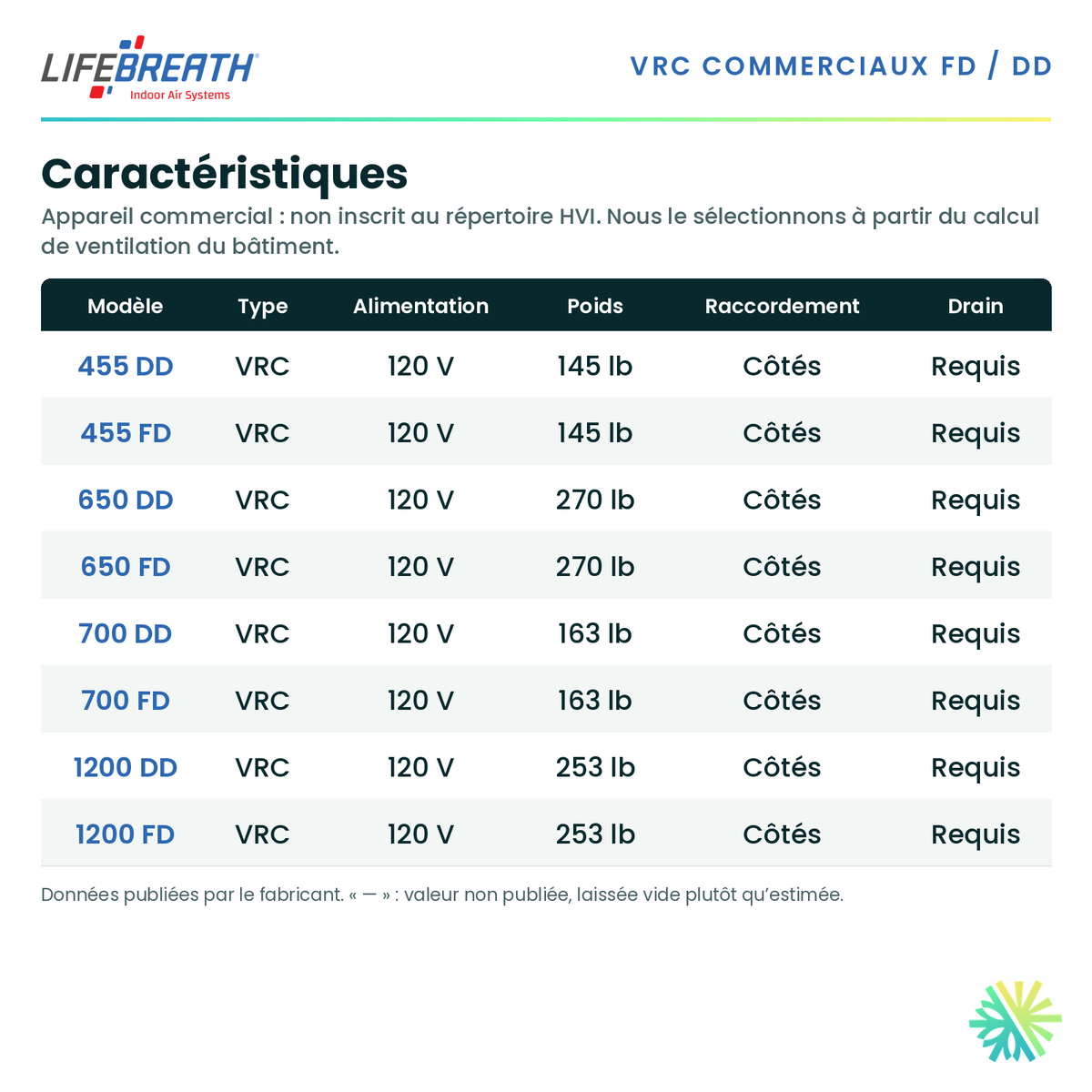

Fiche technique complèteDonnées et sources citées
Type
VRC
Raccordement
Ports latéraux
Drain de condensat
Requis
Cycle de dégivrage
Recirculation (registre motorisé)
Filtres
Filtres lavables MERV 6 (air vicié et air frais); option MERV 13 (65-195-6R)
Dimensions (L × P × H)
54 × 42 × 24,75 po
Poids
270 lb
Alimentation
120 V
Garantie — noyau
15 ans
Garantie — moteurs
2 ans
Garantie — pièces
2 ans
Fiche technique (FR)
PDF
Spec sheet (EN)
PDF

Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.

Parlez à un frigoriste avant de choisir

On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

Lifebreath 650 DD : un VRC bas pour plafond suspendu, avec port de dégivrage

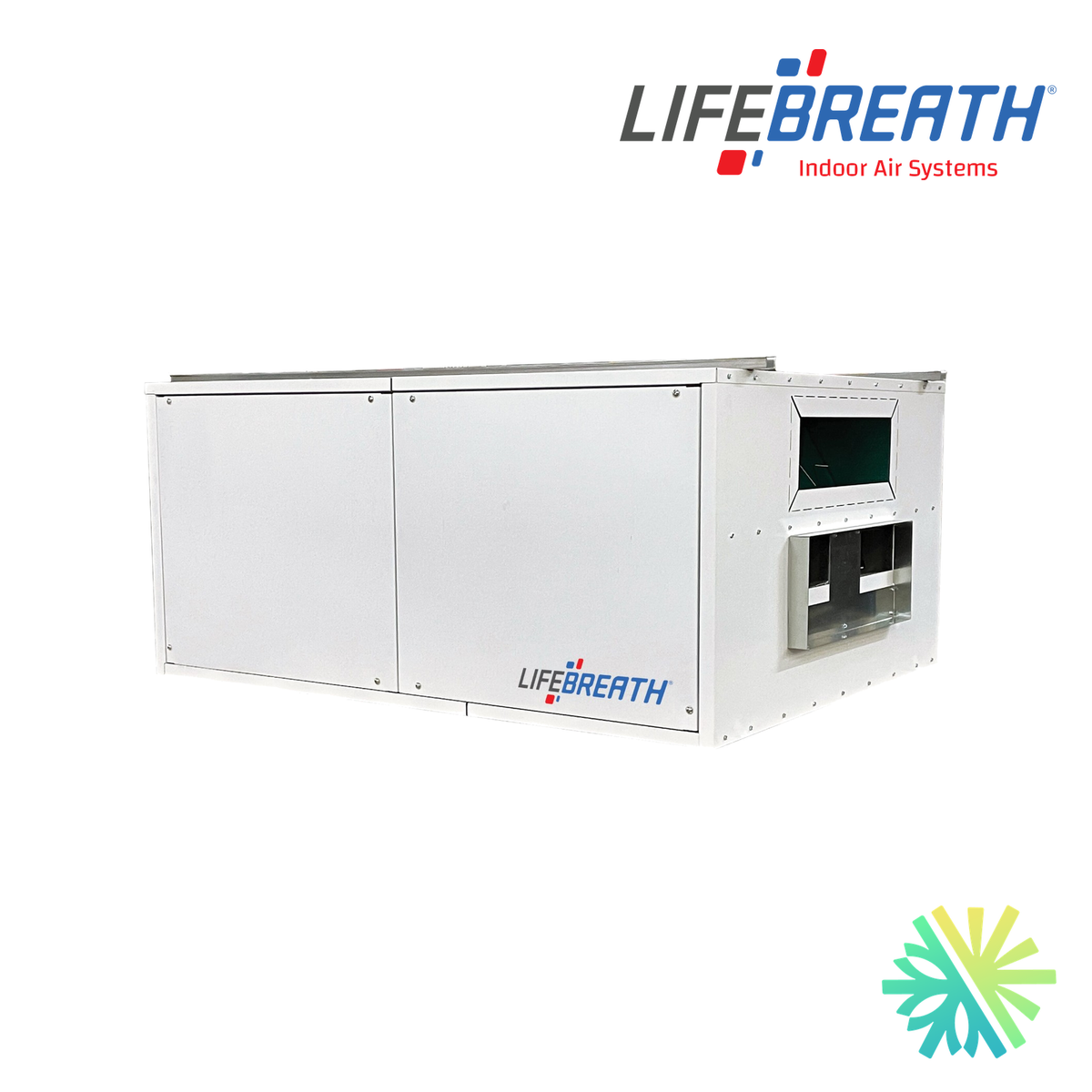

Le Lifebreath 650 DD est un ventilateur récupérateur de chaleur commercial au caisson bas, que Lifebreath destine aux installations au-dessus d'un plafond suspendu. Avec ses 24,75 po de hauteur, il vise les bureaux à aires ouvertes, les commerces et les salles de classe où la mécanique doit disparaître dans l'entreplafond. Ses soufflantes centrifuges sont données pour 950 pcm (448 L/s) en débit libre ; dans son tableau commercial, Lifebreath l'annonce à 630 pcm nominaux.

Il s'agit d'un appareil commercial : le Lifebreath 650 DD n'apparaît pas au répertoire HVI, et aucun débit net ni aucune efficacité n'y sont cotés pour lui. Dans une résidence, l'article 9.36.3.9 du Code de construction du Québec exige que la ventilation principale du logement repose sur un appareil dont l'efficacité est certifiée selon une norme d'essai qu'il reconnaît : nous en tenons compte avant de le proposer.

Un cinquième raccord pour l'air de dégivrage

Le 650 DD (Damper Defrost) ajoute aux quatre raccords du 650 FD un port de 20 × 8 po. Lorsqu'il fait moins de −3 °C (27 °F) dehors, une minuterie lance le dégivrage : une dérivation fait alors passer l'air intérieur dans le noyau par ce port, à raison de 4 minutes par tranche de 30 minutes de marche en réglage d'usine. Le 650 FD n'a pas ce port ; chez lui, l'air neuf est coupé le temps que l'air évacué dégivre le noyau, et l'évacuation se poursuit sans air neuf pour la compenser.

Ce cinquième raccord demande un peu plus de place au-dessus du plafond. Sur les dessins de la fiche, l'entrée d'air de dégivrage porte la mention DD seulement : nous la plaçons dès le tracé des conduits.

La prise d'air vicié et les autres raccords

Trois raccords rectangulaires font 20 × 8 po, et la fiche donne 26 × 8 po pour la prise d'air vicié : nous vérifions cette cote sur l'appareil avant de commander les transitions. Ses portes d'accès, devant et derrière, rendent l'appareil réversible sur place et laissent choisir le sens des conduits.

Efficacité et consommation

Le noyau est modulaire, en six sections d'aluminium à contre-courant, avec des noyaux HEX certifiés AHRI 1060. Lifebreath publie l'efficacité en température en courbe, sans valeur chiffrée à un débit précis. Le tableau commercial de la marque avance toutefois 84 % à 0 °C, sans préciser le débit d'essai, et compte au 650 six noyaux et deux passages, là où les 455 et 700 du même tableau en ont deux et un, pour 58 à 59 %. Dans chaque flux d'air, un moteur à double arbre fait tourner deux soufflantes placées en aspiration, ce qui, selon Lifebreath, améliore le mouvement de l'air.

Les deux moteurs PSC de 1/4 HP (1 625 tr/min), à trois vitesses, consomment 912 W au total en haute vitesse selon la fiche. La fiche fixe le courant admissible minimal (MCA) à 9,5 A et la protection maximale (MOP) à 15 A, sur 120 V. Intensité des moteurs : selon la plaque signalétique de l'appareil, car les documents de Lifebreath ne donnent pas tous la même valeur.

Installation : dimensions, poids et drain

Le caisson mesure 54 po de large, 42 po de profondeur et 24,75 po de haut, et pèse 270 lb (342 lb à l'expédition) : la structure qui le porte doit être prévue en conséquence. Lifebreath le pose sur des supports pendus à des tiges filetées, que l'on achète à part. Un drain est requis, avec des raccords de 1/2 po de diamètre extérieur. En acier galvanisé prépeint G60 de calibre 22, le caisson résiste à la corrosion ; un isolant à endos d'aluminium protège les parois exposées contre la condensation extérieure. Lifebreath demande 30 po de dégagement pour l'entretien, et les soufflantes glissent hors du caisson.

Carte électronique et normes

Les trois vitesses sont pilotées par une carte électronique à microprocesseur, dont les contacts d'asservissement intégrés servent à relier l'appareil à un autre équipement du bâtiment. Lifebreath précise que les appareils de cette fiche respectent les normes CSA et UL.

Entretien des filtres

Au quotidien, l'entretien du Lifebreath 650 DD porte sur ses filtres lavables MERV 6, sur l'air frais comme sur l'air vicié, qui se lavent à l'eau froide avec un détergent doux. Un filtre encrassé réduit le débit. Il accepte aussi les filtres MERV 13 de Lifebreath, pièce 65-195-6R, pour une filtration plus serrée de l'air qui entre.

Garantie

Garantie du fabricant : 15 ans sur le noyau du 650 DD et 2 ans sur les pièces de remplacement. Lifebreath ne publie pas de garantie séparée pour les moteurs.

Installation par AirGreen dans le Grand Montréal

Pour un bureau à aire ouverte, un commerce ou une école, nous évaluons sur place les besoins de ventilation des locaux selon leur usage et leur occupation ; pour une grande résidence, nous comptons les chambres, les salles de bain, la cuisine et le sous-sol. Nous comparons ensuite ces besoins avec la courbe de débit du Lifebreath 650 DD et avec la pression statique qu'imposeront vos conduits.

Au-dessus d'un plafond suspendu, plusieurs consignes du manuel comptent. L'appareil doit être posé de niveau pour que la condensation s'écoule, et le manuel prévoit des isolateurs de vibration, non fournis, entre lui et sa structure. Sur le 650, le siphon en P peut se former en faisant une boucle avec le boyau de drain de 1/2 po, qui doit rester à l'abri du gel. Dehors, chaque hotte porte un grillage anti-oiseaux dont les mailles font 1/4 po ou plus, et l'air ne doit pas y dépasser 1 000 pi/min (5,08 m/s) pour limiter l'entrée d'eau et de débris : nous dimensionnons les hottes selon le débit retenu.

Le jour du démarrage, nous équilibrons l'air qui entre et l'air qui sort, appareil en haute vitesse, comme le demande Lifebreath.
