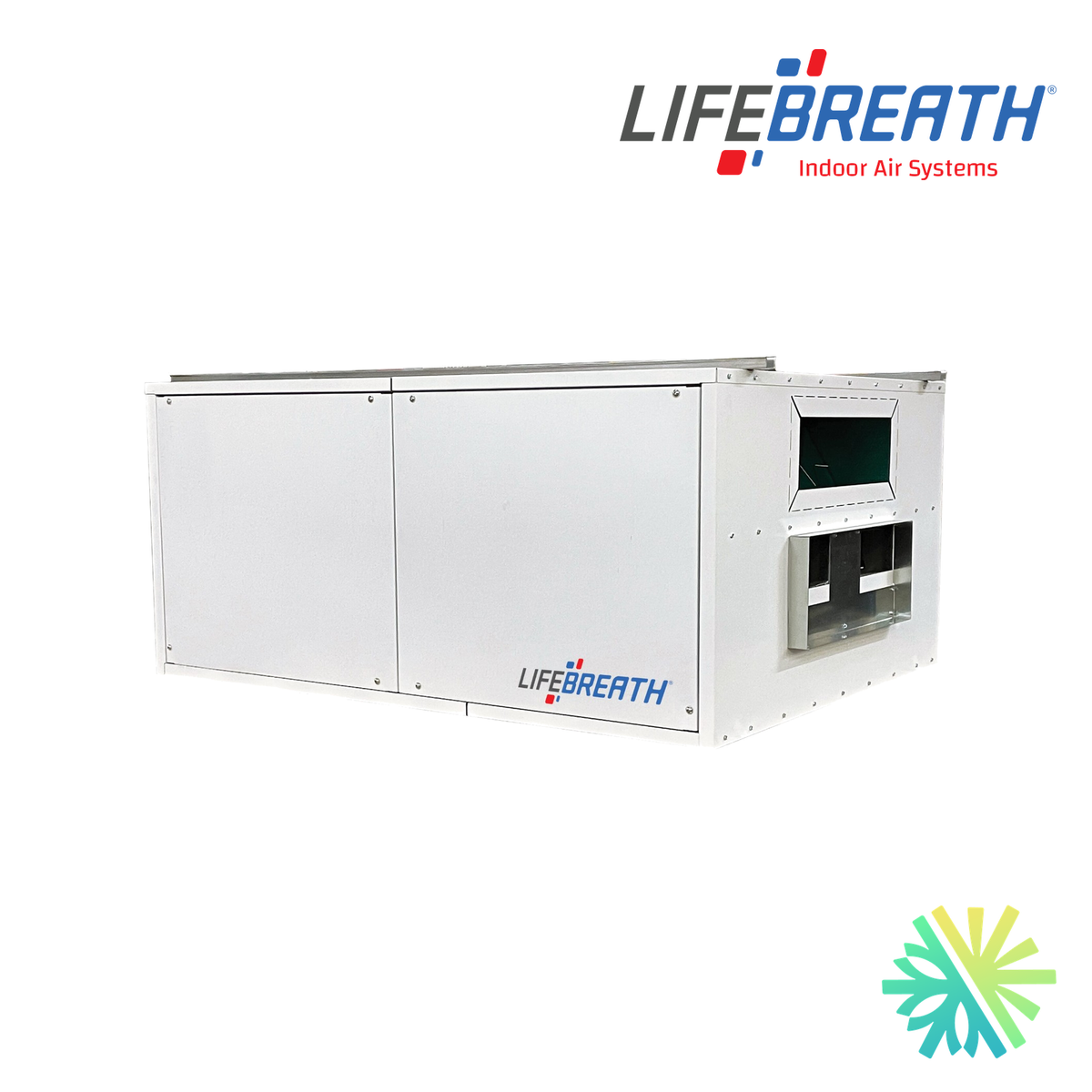

Échangeur d'air Lifebreath VRC 650 FD | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
FDVersion FD : quatre raccords, sans port de dégivrage
Le suffixe FD (Fan Defrost) désigne la version sans registre : l'air neuf est interrompu pendant que l'air évacué dégivre le noyau. Il garde quatre raccords, alors que le 650 DD ajoute un port de 20 × 8 po pour l'air intérieur de dégivrage.
20 × 8 poRaccords rectangulaires de 20 × 8 po
Lifebreath indique des conduits au format standard de 20 × 8 po, mais sa fiche donne aussi 26 × 8 po pour la prise d'air vicié : nous vérifions cette cote sur l'appareil avant de commander les transitions. Son boîtier bas vise la pose au-dessus d'un plafond suspendu, sur supports et tiges filetées non fournis.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.

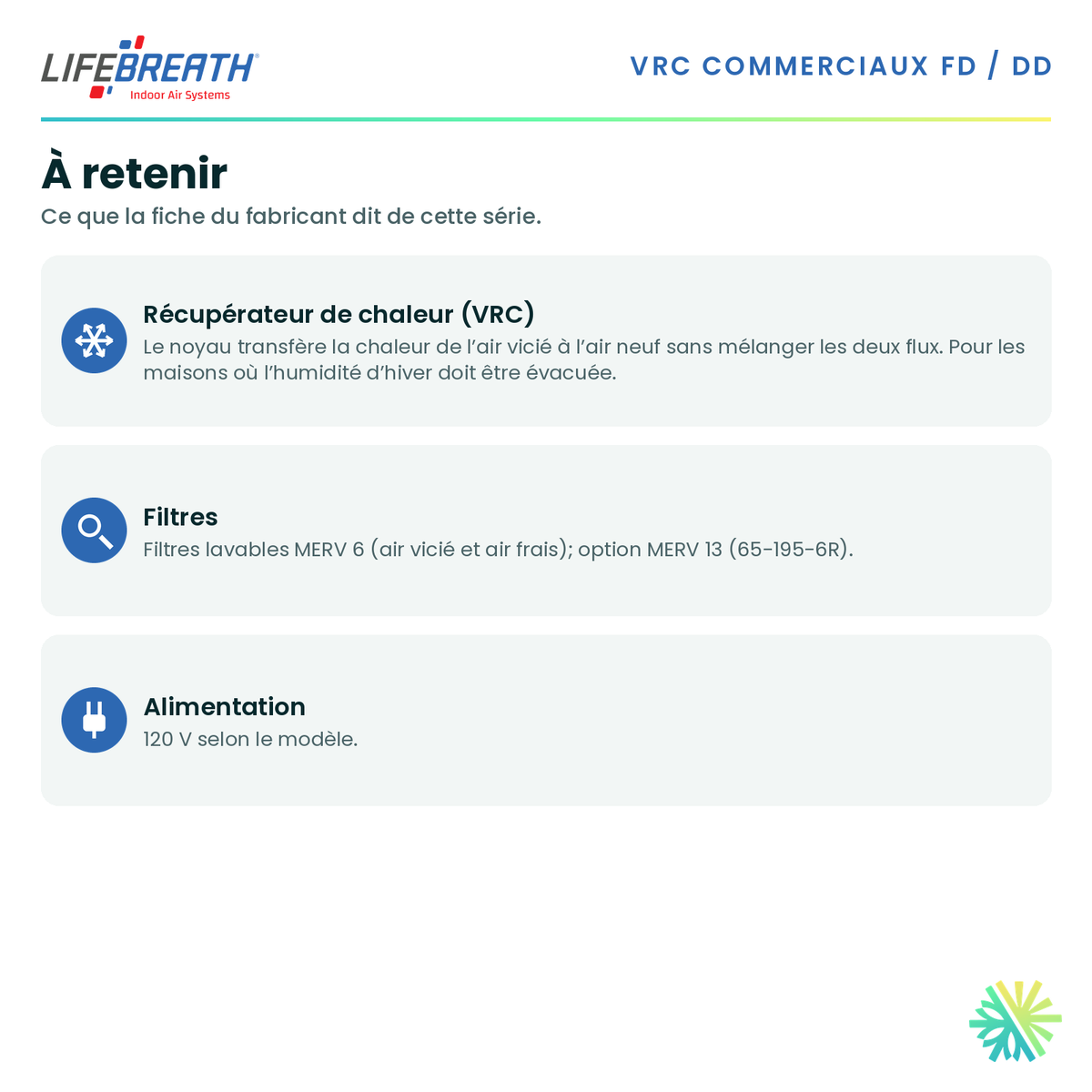

VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.
15 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

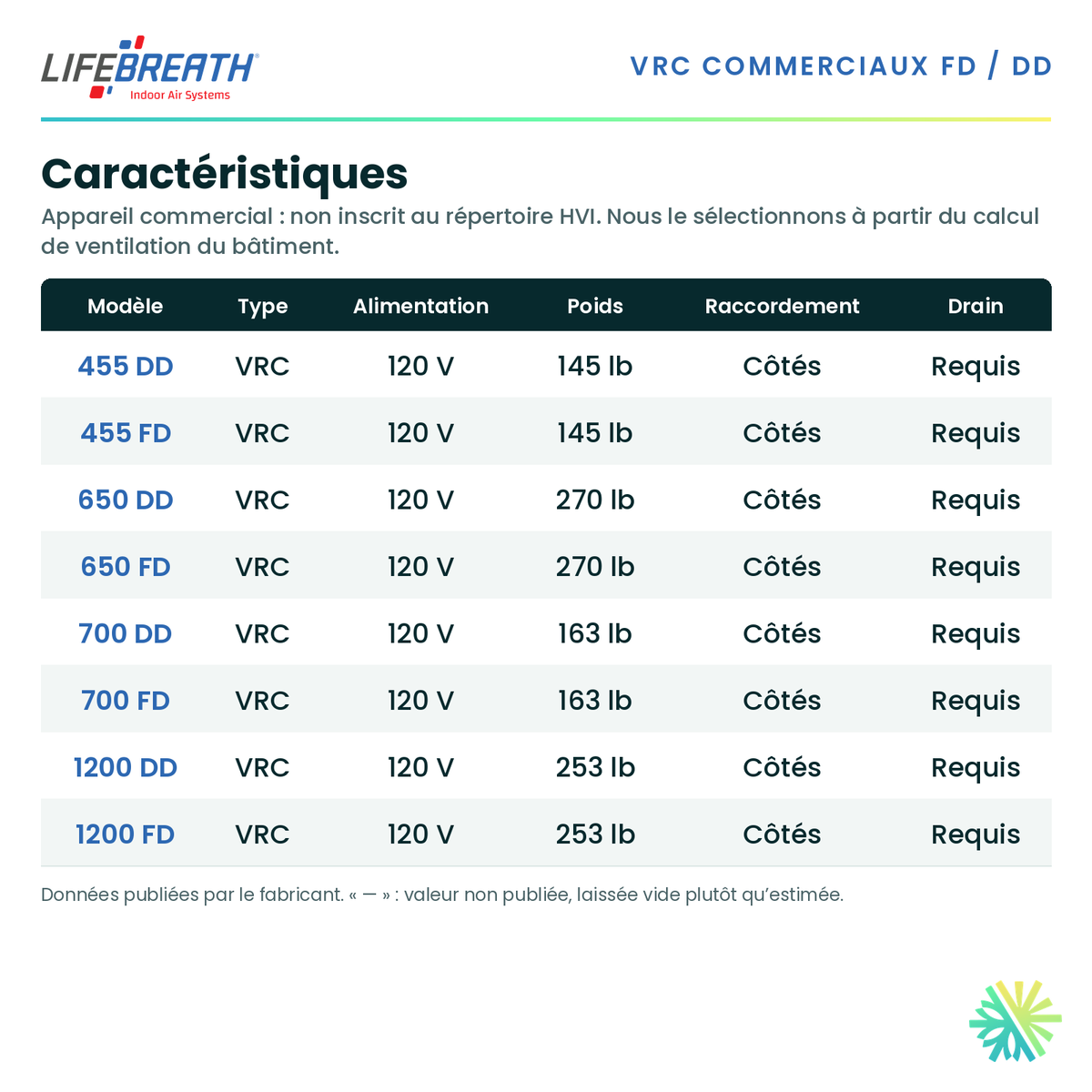

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 6 (air vicié et air frais); option MERV 13 (65-195-6R)
- Dimensions (L × P × H)
- 54 × 42 × 24,75 po
- Poids
- 270 lb
- Alimentation
- 120 V
- Garantie — noyau
- 15 ans
- Garantie — moteurs
- 2 ans
- Garantie — pièces
- 2 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.
Lifebreath 650 FD : quatre raccords et un caisson bas pour l'entreplafond
Pour ventiler un étage de bureaux sans perdre de hauteur libre, le Lifebreath 650 FD se glisse au-dessus d'un plafond suspendu : Lifebreath a conçu son caisson bas, de 24,75 po, pour ce type de pose. C'est un VRC commercial dont les soufflantes sont données pour 950 pcm en débit libre, et que le tableau commercial de Lifebreath classe à 630 pcm nominaux. Le même atout de hauteur le rend utile dans les commerces, les cliniques et les salles communautaires.
Le Lifebreath 650 FD ne fait pas partie du répertoire HVI ; on n'y trouve donc pour lui ni débit net ni efficacité de récupération, contrairement aux VRC résidentiels. Quand le projet est une maison, nous gardons en tête l'article 9.36.3.9 du Code de construction du Québec, qui demande pour la ventilation principale d'un logement un appareil certifié selon une norme d'essai reconnue.
Version FD : quatre raccords, pas de port de dégivrage
FD veut dire Fan Defrost : sous −3 °C (27 °F) à l'extérieur, l'appareil coupe l'air neuf et laisse l'air évacué dégivrer le noyau, par cycles de 4 minutes toutes les 30 minutes en réglage d'usine. Le 650 FD garde donc quatre raccords, alors que le 650 DD ajoute un port de 20 × 8 po pour faire passer l'air intérieur dans le noyau. Moins de conduits au-dessus du plafond, moins de pièces mobiles, un plan d'installation plus simple.
En contrepartie, l'évacuation se poursuit sans air neuf pendant chaque cycle de dégivrage. Dans un bâtiment très étanche, nous comparons donc avec le 650 DD avant de trancher.
Attention à la prise d'air vicié
Trois des raccords font 20 × 8 po ; pour la prise d'air vicié, la fiche indique 26 × 8 po, une cote que nous contrôlons sur l'appareil dès la conception du réseau. Les portes d'accès avant et arrière, qui rendent l'appareil réversible sur place, facilitent l'orientation des conduits dans un entreplafond encombré.
Efficacité et consommation
Six sections de noyau en aluminium à contre-courant, certifiées AHRI 1060, assurent la récupération de chaleur. Lifebreath publie l'efficacité en courbe, sans valeur chiffrée à un débit précis ; seul son tableau commercial avance un chiffre, 84 % à 0 °C, et il ne dit pas à quel débit. Sur chaque flux, un moteur à double arbre entraîne deux soufflantes placées en aspiration.
Selon la fiche, les deux moteurs PSC de 1/4 HP demandent 912 W au total en haute vitesse. Prévoyez un circuit de 120 V : courant admissible minimal de 9,5 A, protection maximale de 15 A. Pour le courant tiré par les moteurs, fiez-vous à la plaque signalétique de l'appareil : les documents de Lifebreath ne s'accordent pas sur ce chiffre.

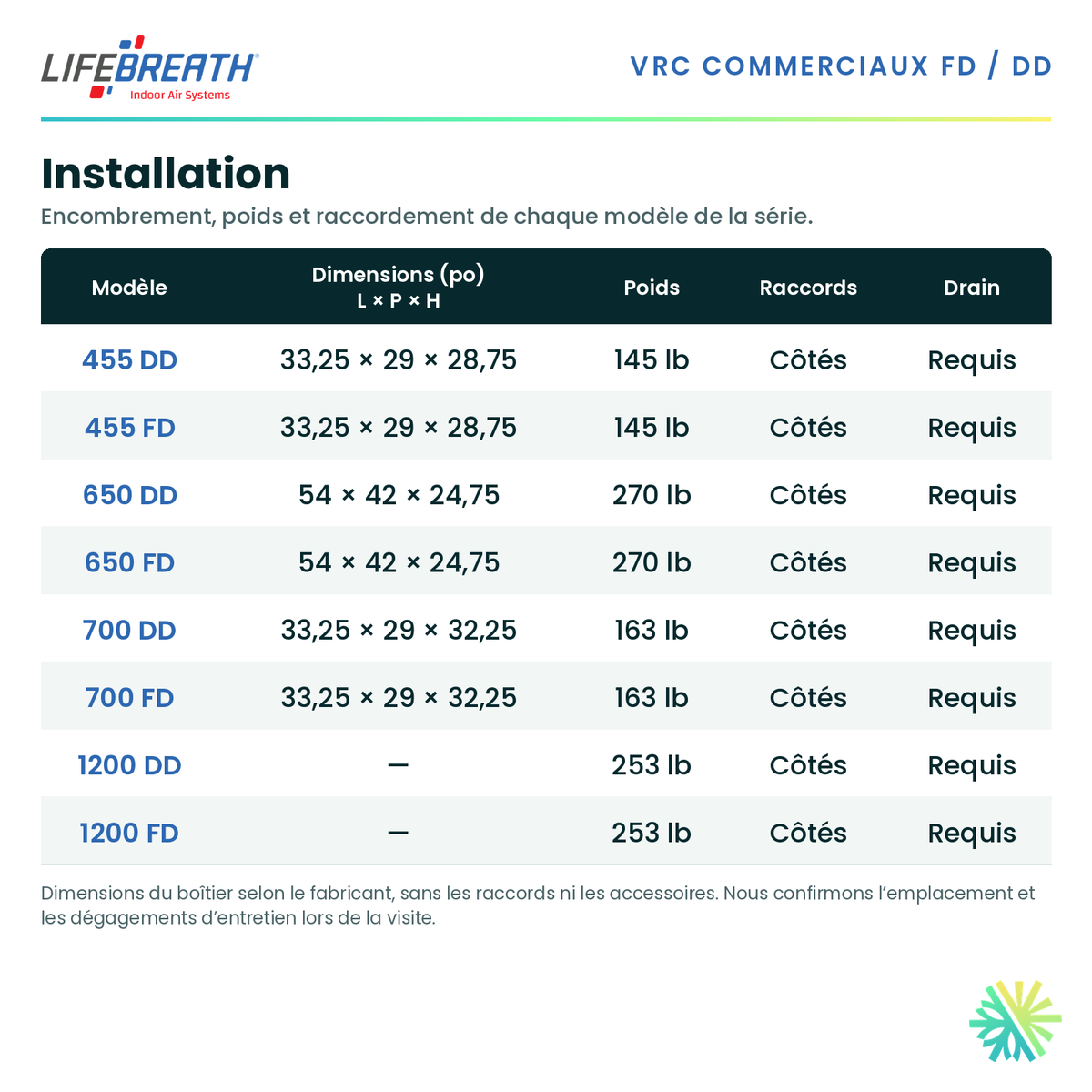

Installation : dimensions, poids et drain
Dimensions : 54 po de large, 42 po de profondeur, 24,75 po de haut. Poids : 270 lb. L'appareil repose sur des supports suspendus par tiges filetées, que Lifebreath ne fournit pas. Un drain est obligatoire ; ses raccords font 1/2 po de diamètre extérieur. Galvanisé et prépeint (G60, calibre 22), l'acier du caisson est fait pour durer face à la corrosion, et une isolation à pellicule métallique est posée là où la paroi extérieure risquerait de suinter. Laissez 30 po de dégagement pour l'entretien ; les soufflantes coulissent hors du caisson.
Commande et accès
Une carte à microprocesseur, avec ses contacts d'asservissement, règle les trois vitesses et sert à asservir l'appareil à un autre équipement. Le 650 FD et le 650 DD partagent le même caisson et les mêmes moteurs : c'est le dégivrage qui les distingue. Lifebreath déclare l'appareil conforme aux normes CSA et UL.
Entretien des filtres
Sur ce modèle, ce sont des filtres lavables MERV 6 qui protègent les deux flux d'air du Lifebreath 650 FD ; on les retire, on les lave, on les remet : aucune cartouche à racheter. Lifebreath offre un filtre MERV 13 en option, sous la référence 65-195-6R ; nous le conseillons pour des locaux qui donnent sur une rue passante.

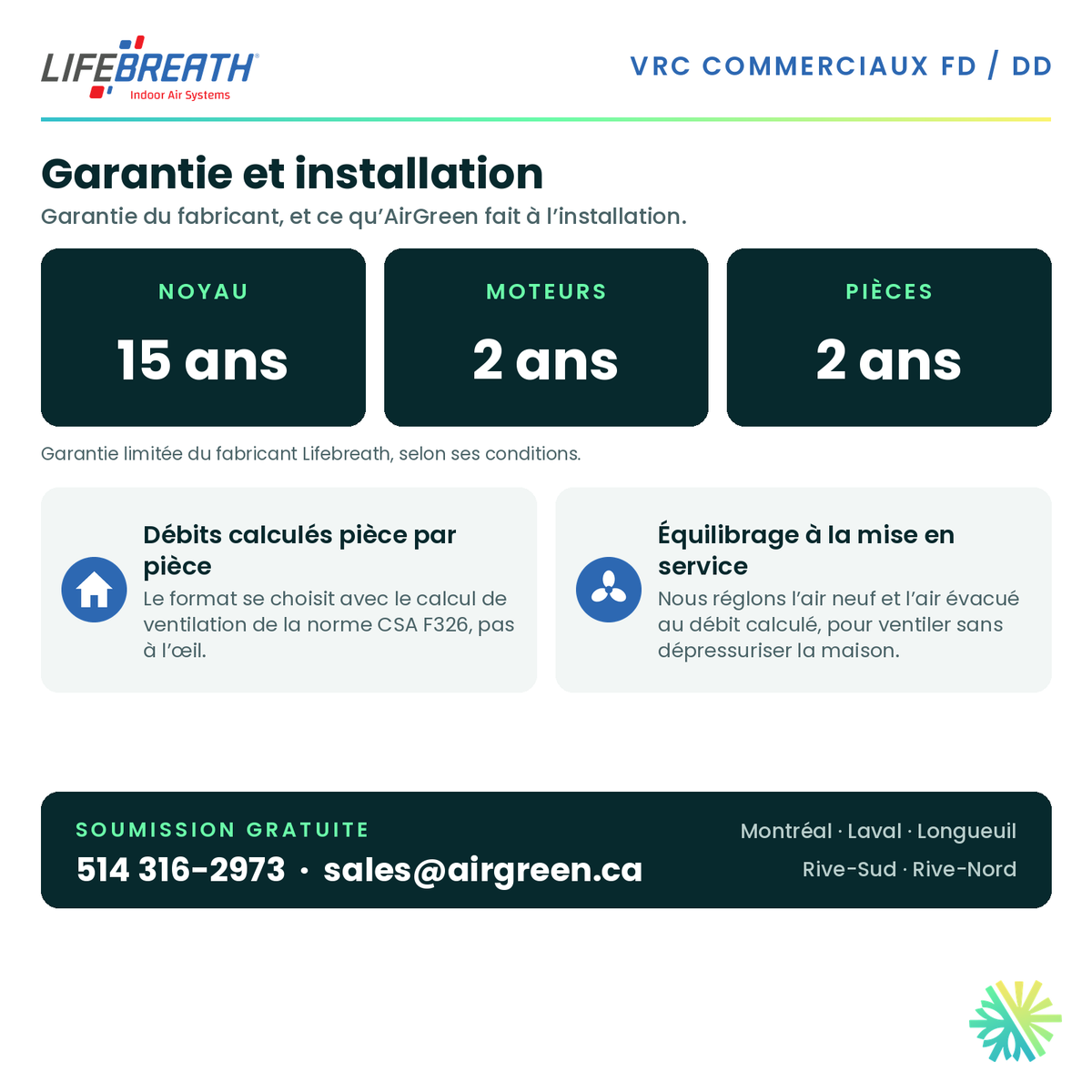

Garantie
Lifebreath garantit le noyau récupérateur de chaleur du 650 FD pendant 15 ans et les pièces de remplacement pendant 2 ans ; la fiche ne donne pas de durée distincte pour les moteurs, qui suivent donc la garantie des pièces.
Installation par AirGreen dans le Grand Montréal
Avant de proposer le Lifebreath 650 FD, nous évaluons sur place l'air extérieur dont vos locaux ont besoin, selon leur usage et leur occupation, ou, dans une grande maison, les besoins des chambres, des salles de bain, de la cuisine et du sous-sol. Nous regardons aussi la hauteur libre de l'entreplafond, l'arrivée électrique et le parcours des conduits.
L'entreplafond doit rester un espace chauffé : Lifebreath ne veut pas que l'air autour de l'appareil descende sous 16 °C (60 °F), et le drain doit lui aussi rester hors gel. Nous le raccordons à un circuit distinct, comme le recommande le manuel. À l'extérieur, les deux hottes, celle de l'air neuf et celle de l'air rejeté, sont séparées d'au moins 10 pi (3 m) et placées à 18 po (46 cm) ou plus au-dessus du sol ou de la neige.
Le travail se termine par l'équilibrage : appareil en haute vitesse, nous mesurons l'air neuf et l'air évacué au tube de Pitot, la méthode que décrit le manuel, et nous les ajustons aux débits visés.
Nous travaillons à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, sous la licence RBQ 5645-9605-01 d'AirGreen. Demandez votre soumission au 514 316-2973 ou écrivez à sales@airgreen.ca : nous vous rappelons.
