Échangeur d'air Lifebreath VRC 700 FD | Montréal, Laval, Longueuil, Rive-Sud et Rive-Nord
Ce qu'il faut savoir sur celui-ci
Des faits publiés et vérifiables, pas des arguments de brochure.
FDVersion FD : arrêt de l'air neuf, sans cinquième port
Le suffixe FD (Fan Defrost) désigne la version à arrêt du ventilateur d'air neuf : l'air évacué dégivre le noyau pendant que l'air neuf est interrompu. Il n'a pas le cinquième port à registre du 700 DD, qui partage le même boîtier de 33,25 × 29 × 32,25 po.
700 pcmDébit nominal de 700 pcm à 0,5 po
Le tableau de performance de la fiche donne un débit nominal de 700 pcm à 0,5 po de pression statique, avec deux noyaux HEX en aluminium. Les conduits se raccordent à quatre ouvertures rectangulaires de 14 × 8 po.
ÉvacuationIl dégivre en coupant l'air neuf quelques minutes
Par temps froid, le ventilateur d'alimentation s'arrête quelques minutes pendant que l'évacuation continue : l'air intérieur chaud dégèle le noyau. Pendant ce cycle, la maison est brièvement en pression négative ; s'il y a un foyer ou un appareil à combustion à tirage naturel, parlez-en à notre estimateur.
VRCIl récupère la chaleur, pas l'humidité
L'humidité excédentaire sort de la maison. Au Québec, c'est le bon choix dans la majorité des cas : l'hiver, la maison a presque toujours trop d'humidité, pas trop peu.
15 ansLa garantie sur le noyau
Le noyau est la pièce qui fait le travail et la plus coûteuse à remplacer. Moteurs et pièces : 2 ans.
Ce qu'il demande sur place
Dans un condo sans drain de plancher, ou avec peu de dégagement au plafond, on regarde plutôt un modèle à ports latéraux. Notre estimateur valide l'emplacement, le drain et le trajet des conduits avant la commande.

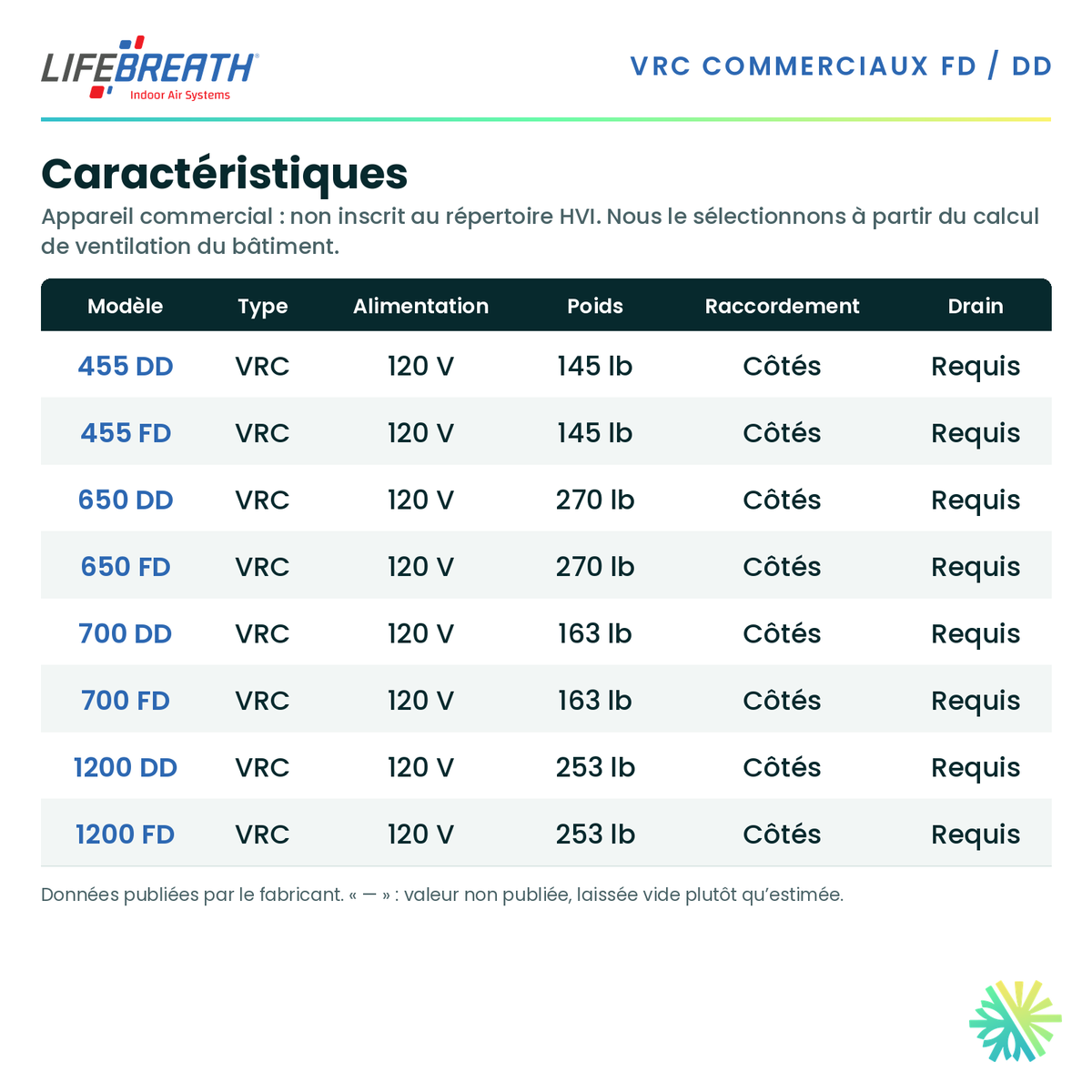

Fiche technique complèteDonnées et sources citées
- Type
- VRC
- Raccordement
- Ports latéraux
- Drain de condensat
- Requis
- Cycle de dégivrage
- Évacuation seule (alimentation arrêtée)
- Filtres
- Filtres lavables MERV 6 (air vicié et air frais); option MERV 13 (65-195-6R)
- Dimensions (L × P × H)
- 33,25 × 29 × 32,25 po
- Poids
- 163 lb
- Alimentation
- 120 V
- Garantie — noyau
- 15 ans
- Garantie — moteurs
- 2 ans
- Garantie — pièces
- 2 ans
- Fiche technique (FR)
- Spec sheet (EN)
Le manufacturier ne publie pas d'efficacité à −25 °C pour ce modèle ; nous ne l'inventons pas.
Parlez à un frigoriste avant de choisir
On évalue vos besoins sur place, on valide l'emplacement et le drain, et on vous donne un prix posé. Le balancement est mesuré à la mise en service, pas estimé.

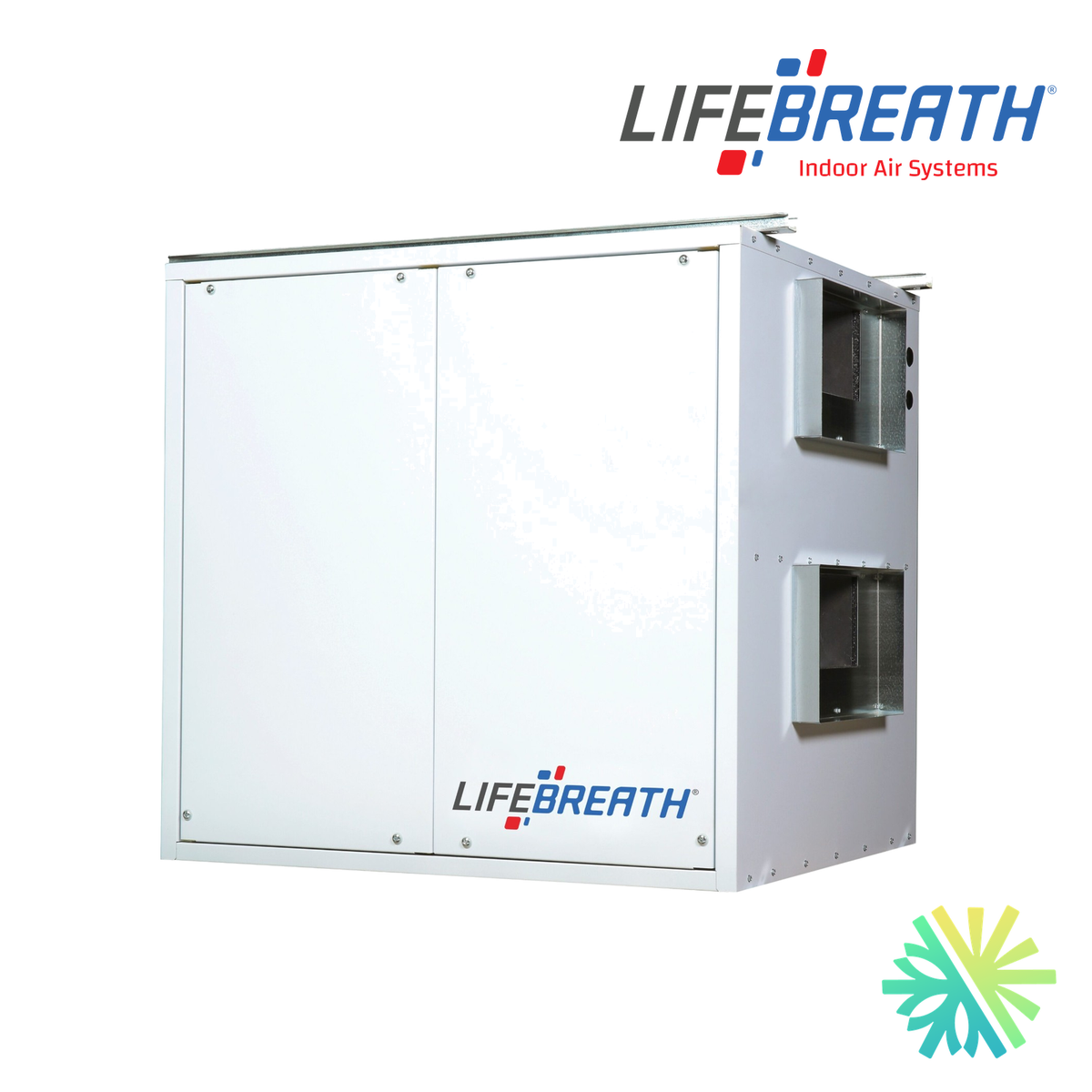

Lifebreath 700 FD : 700 pcm nominaux, quatre raccords, rien de superflu
Quatre raccords, aucun registre et un débit nominal chiffré : le Lifebreath 700 FD est la version du 700 qui dégivre sans cinquième port. Selon sa fiche, ce VRC commercial fournit 700 pcm (329 L/s) sous une pression statique de 0,5 po, ce qui en fait une option pour un commerce de détail, une garderie ou un bureau professionnel.
Le 700 FD ne figure pas au répertoire HVI, si bien qu'aucun débit net ni aucune efficacité ne sont homologués pour lui au sens résidentiel. Pour la ventilation principale d'un logement, l'article 9.36.3.9 du Code de construction du Québec demande un appareil essayé selon CAN/CSA-C439 et certifié par HVI ou par un autre organisme accrédité par le Conseil canadien des normes, ou essayé selon ANSI/AHRI-1061 et certifié par un organisme que le Code désigne ; si le projet est une grande maison, nous vérifions d'abord la certification de l'appareil.
Version FD : arrêt de l'air neuf pendant le dégivrage
FD veut dire Fan Defrost. Dès que la température extérieure passe sous −3 °C (27 °F), le ventilateur d'air neuf s'arrête et le ventilateur d'évacuation continue de tourner : c'est l'air sortant qui fait fondre le givre du noyau. Réglé en usine, le cycle alterne 30 minutes de fonctionnement et 4 minutes de dégivrage ; en mettant le commutateur DIP 8 à ON, on raccourcit l'intervalle à 20 minutes, pour des dégivrages toujours de 4 minutes. Le 700 DD, logé dans le même caisson, ajoute un cinquième port à registre que le FD n'a pas.
Le FD a ainsi un conduit de moins à poser et pas de registre motorisé à entretenir. En contrepartie, pendant ces minutes de dégivrage, l'air continue de sortir sans être remplacé. Dans un local étanche ou en présence d'appareils à combustion, nous en tenons compte avant de recommander le FD plutôt que le DD.
700 pcm à 0,5 po et deux noyaux en aluminium
Lifebreath annonce pour le 700 FD trois vitesses et 700 pcm nominaux à 0,5 po. La chaleur passe d'un flux à l'autre dans deux noyaux modulaires en aluminium, brevetés, montés à contre-courant et traversés en un seul passage. Les deux soufflantes centrifuges sont cotées à 700 pcm en débit libre, et les conduits se raccordent à quatre collets rectangulaires de 14 × 8 po (356 × 200 mm).
Efficacité et consommation
Dans le tableau de performance de sa fiche, Lifebreath inscrit 59 % d'efficacité à 0 °C, sans dire à quel débit la mesure a été faite : c'est une indication, pas une cote HVI. Les deux noyaux 68-222 portent la certification AHRI 1060.
Chacun des deux moteurs PSC à arbre simple, de 1/4 HP et 1 450 tr/min, tire 4,5 A, soit 9 A au total en haute vitesse et 1 032 W. Sur 120 V, la fiche fixe le courant admissible minimal (MCA) à 11,3 A et la protection maximale (MOP) à 15 A ; le manuel recommande pour sa part un circuit séparé de 15 A et déconseille la rallonge.
Installation : dimensions, poids et drain
Le caisson mesure 33,25 po en largeur, 29 po en profondeur et 32,25 po en hauteur, pour 163 lb (213 lb à l'expédition). Il repose sur des supports suspendus à des tiges filetées ; ni les uns ni les autres ne sont fournis. Le drain est obligatoire, avec deux raccords d'un diamètre extérieur de 1/2 po (12 mm). L'acier galvanisé prépeint G60, de calibre 22, reçoit un isolant à pellicule d'aluminium aux endroits où de la condensation se formerait sur l'extérieur. Les portes avant et arrière et le panneau électrique, qui passe d'un côté à l'autre, laissent choisir le sens des conduits ; prévoyez 30 po (765 mm) de dégagement pour l'entretien.
Commande et accès
Les trois vitesses sont pilotées par une carte à microprocesseur intégrée, dont les contacts d'asservissement permettent de lier le VRC à un autre équipement du bâtiment. Les soufflantes, une par flux, se retirent en glissant hors du caisson, et Lifebreath présente l'appareil comme réversible sur place. Moteurs, noyaux et débit nominal sont identiques à ceux du 700 DD : c'est le bâtiment, et non la capacité, qui départage les deux versions. Lifebreath déclare ses appareils conformes aux normes CSA et UL.
Entretien des filtres
Les filtres lavables MERV 6, sur l'air neuf et sur l'air vicié, représentent l'essentiel de l'entretien courant du Lifebreath 700 FD : le manuel prescrit pour eux un lavage à l'eau froide, avec un détergent doux. Pour les noyaux, l'intervalle dépend de l'usage du bâtiment : parfois tous les un ou deux mois, au minimum tous les six mois. Une version MERV 13 (65-195-6R) existe chez Lifebreath pour une filtration plus fine de l'air neuf.
Garantie
Garantie du fabricant : 15 ans sur le noyau du 700 FD et 2 ans sur les pièces de remplacement. Lifebreath ne publie pas de garantie séparée pour les moteurs.
Installation par AirGreen dans le Grand Montréal
Avant de proposer un VRC commercial, nous évaluons sur place les besoins de ventilation du bâtiment : usage et occupation pour des locaux commerciaux ; chambres, salles de bain, cuisine et sous-sol pour une maison. Le Lifebreath 700 FD n'est retenu que si le débit voulu tombe dans sa plage de fonctionnement.
Sur le chantier, le drain reçoit un siphon formé avec le raccord en T de plastique, tourné vers le haut. Siphon et tuyau restent sous le bas de la porte, s'éloignent de l'appareil en perdant 1/4 po de hauteur par pied et passent dans un espace qui ne gèle pas. Dehors, les deux hottes restent à un minimum de 18 po (46 cm) de la ligne de neige ou du sol, munies d'un grillage contre les oiseaux dont la maille fait au moins 1/4 po (6,35 mm).
Au démarrage, l'appareil tourne en haute vitesse pendant que nous ajustons l'air neuf sur l'air évacué, à partir de lectures faites dans les conduits. Lifebreath conseille aussi de tenir un registre d'entretien de l'appareil : y noter les débits du premier réglage donne un point de comparaison pour les visites suivantes.
Nos équipes travaillent à Montréal, à Laval, à Longueuil, sur la Rive-Sud et sur la Rive-Nord, sous la licence RBQ 5645-9605-01 d'AirGreen. Demandez votre soumission au 514 316-2973 ou à sales@airgreen.ca : nous vous rappelons.
