Ensemble de contact sec Fujitsu UTY-XWZX (marche/arrêt et état de marche)
Le faisceau d’origine Fujitsu qui laisse un contact externe mettre la thermopompe en marche ou l’arrêter, et qui signale si elle fonctionne.
Code AirGreenAG-AC-083
514 316-2973 · sales@airgreen.ca
Fiche rapide
L’ensemble de contact sec Fujitsu UTY-XWZX est le faisceau d’origine qui relie une thermopompe Fujitsu AIRSTAGE à un appareil externe. Fujitsu le nomme « External Wire Kit » dans ses listes d’accessoires. Il donne deux fonctions : une entrée marche/arrêt par contact sec et une sortie d’état de marche.
Démarrer ou arrêter la thermopompe par un contact
Quand le contact branché sur les fils orange et jaune se ferme, l’unité démarre ; quand il s’ouvre, elle s’arrête. Le contact relié aux fils bleu et violet se ferme pendant que l’unité fonctionne, ce qui permet d’allumer un voyant ou d’informer un automate. C’est la solution simple pour une carte-clé d’hôtel, un détecteur d’occupation, un contact de fenêtre ou une minuterie.
Caractéristiques électriques
- Entrée : contact sec fourni sur place, 12 V c.c., 10 mA
- Sortie : 24 V c.c. au maximum, de 10 mA à 1 A
- Non pris en charge : mode, consigne, vitesse du ventilateur et codes d’erreur détaillés
Unités inscrites par Fujitsu
Dans la série H au R-32, Fujitsu l’inscrit pour les murales Altair 500 (ASUH**KPAS), Orion XLTH (ASUH**KZAS) et Orion XLTH+ ainsi que pour les unités plancher AGUH**KUAS. Les cassettes et les unités à conduits utilisent plutôt l’UTY-XWZXZG. Si vous avez besoin d’une sortie d’erreur, choisissez l’UTY-XWZXZ5.
Installé par AirGreen dans le Grand Montréal
Nos techniciens raccordent le faisceau dans l’unité et le relient à votre contact externe à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Licence RBQ 5645-9605-01. Pour la disponibilité ou une soumission, appelez-nous au 514 316-2973 ou écrivez à sales@airgreen.ca avec le numéro de modèle de votre unité intérieure.

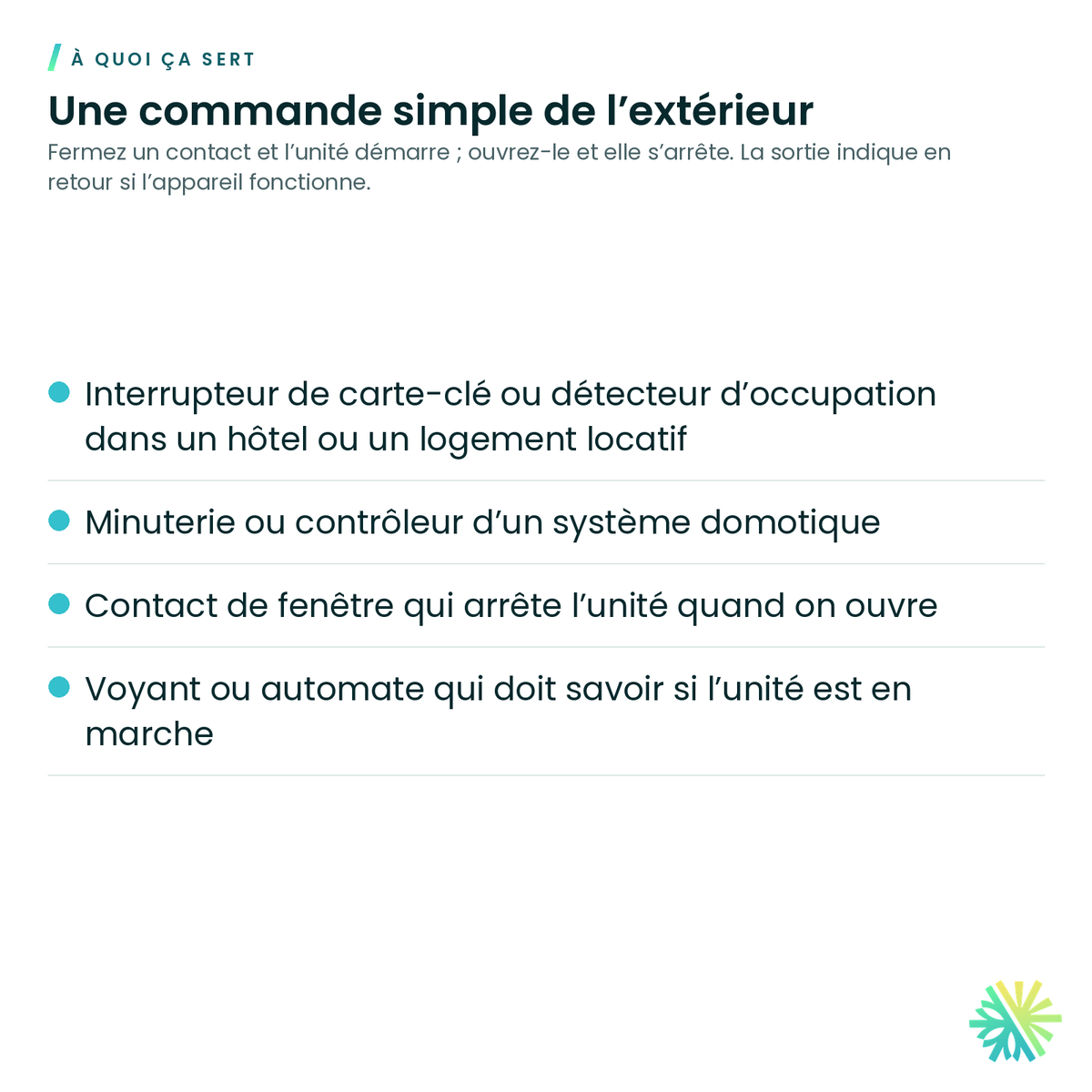

Une commande simple de l’extérieur
Fermez un contact et l’unité démarre ; ouvrez-le et elle s’arrête. La sortie indique en retour si l’appareil fonctionne.
- Interrupteur de carte-clé ou détecteur d’occupation dans un hôtel ou un logement locatif
- Minuterie ou contrôleur d’un système domotique
- Contact de fenêtre qui arrête l’unité quand on ouvre
- Voyant ou automate qui doit savoir si l’unité est en marche

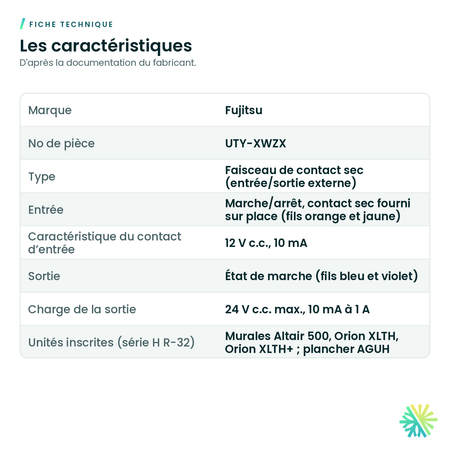

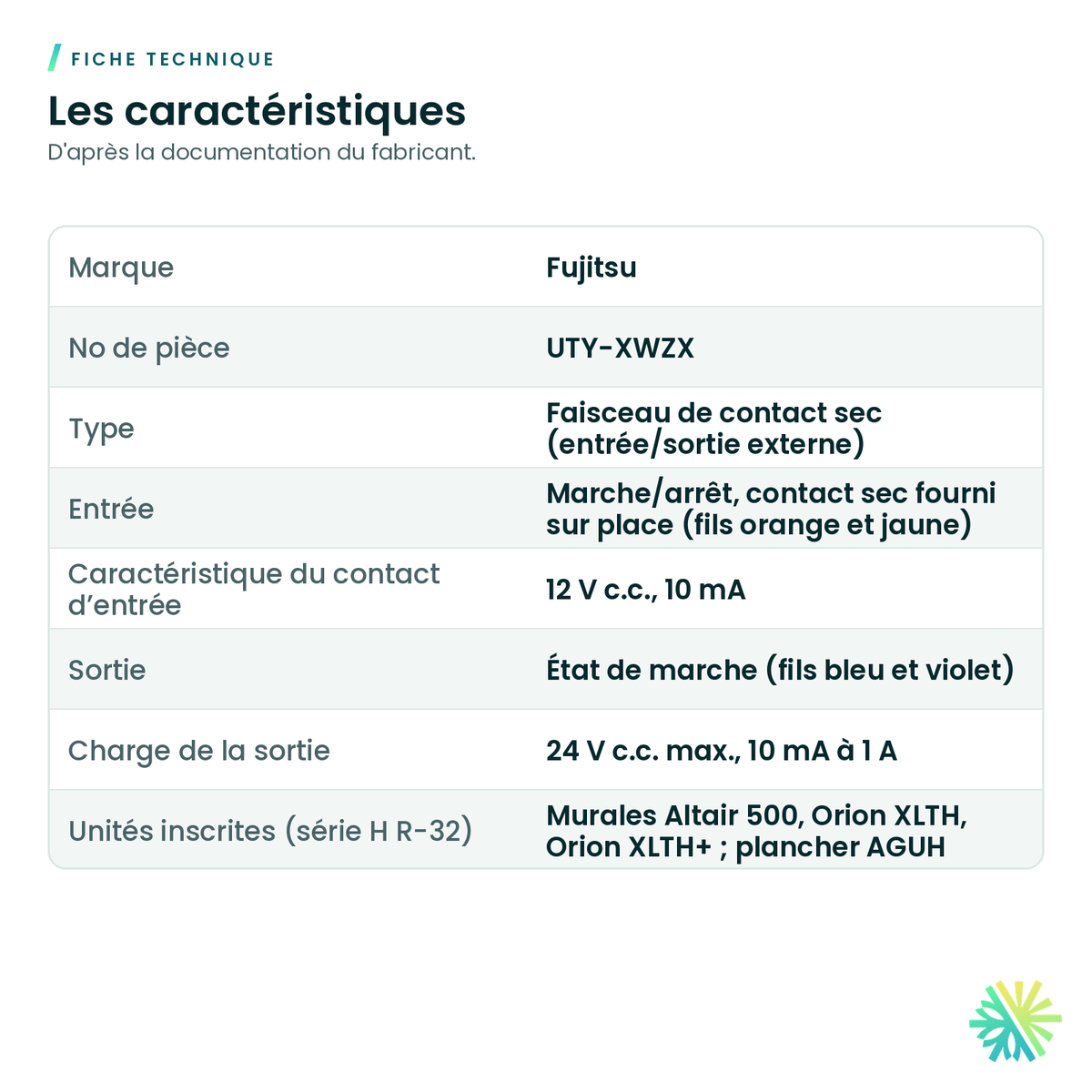

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.

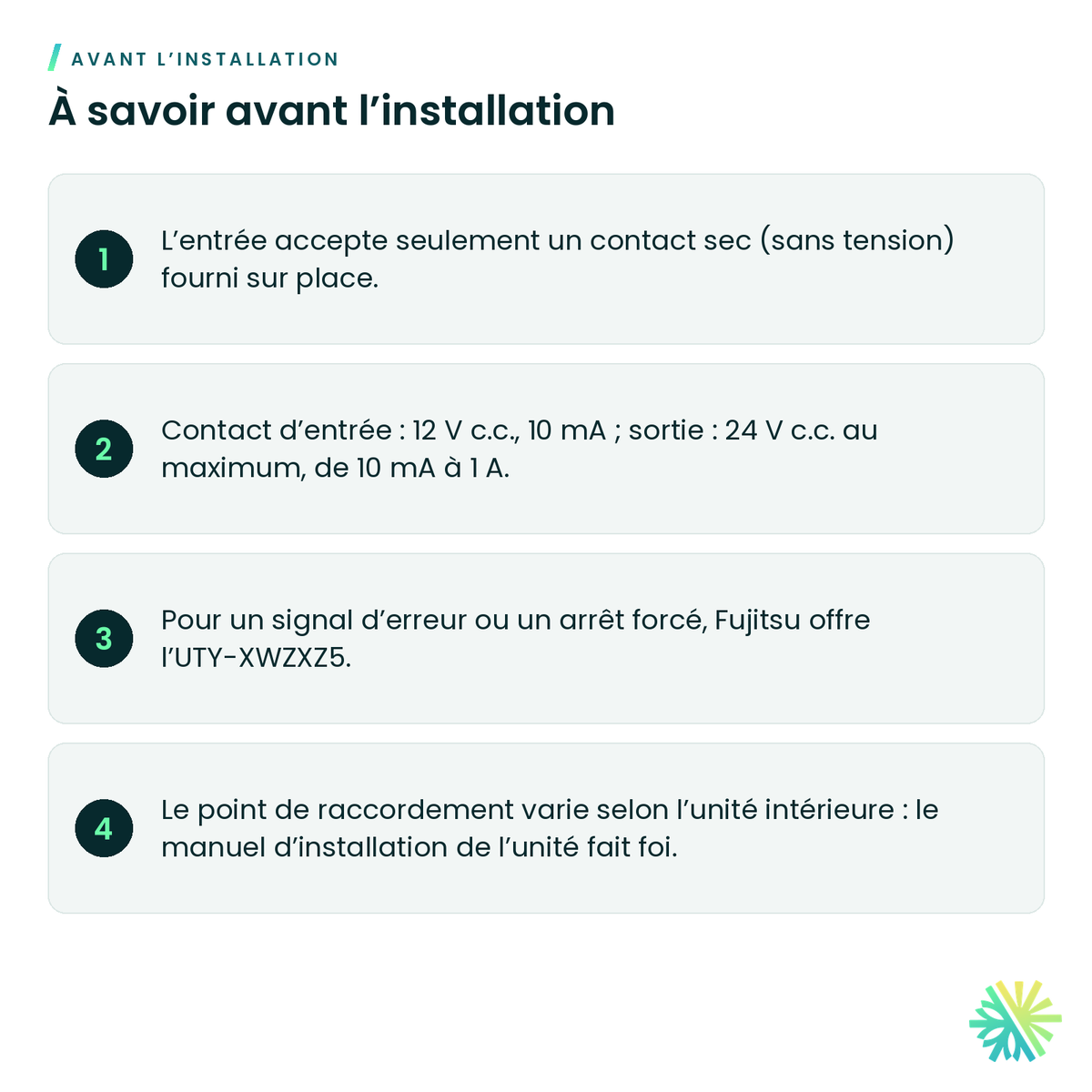

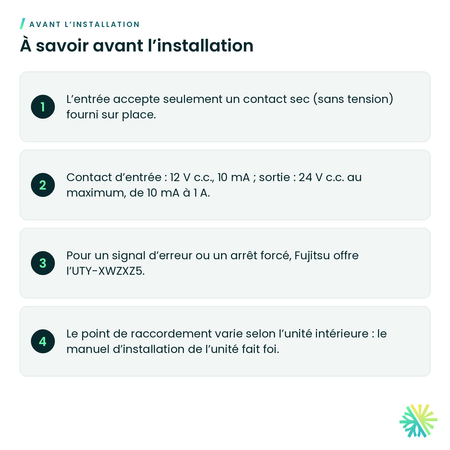

À savoir avant l’installation
- L’entrée accepte seulement un contact sec (sans tension) fourni sur place.
- Contact d’entrée : 12 V c.c., 10 mA ; sortie : 24 V c.c. au maximum, de 10 mA à 1 A.
- Pour un signal d’erreur ou un arrêt forcé, Fujitsu offre l’UTY-XWZXZ5.
- Le point de raccordement varie selon l’unité intérieure : le manuel d’installation de l’unité fait foi.
Vous aurez peut-être aussi besoin de
Ensemble de contact sec Fujitsu UTY-XWZXZ5 (avec sortie d’erreur)
Carte d’entrées et sorties externes Fujitsu UTY-XCSXZ2 pour unité murale
Contrôleur d’interrupteur externe Fujitsu UTY-TERX
Convertisseur Modbus Fujitsu UTY-VMSX
Accessoire du système de détection de fuites Fujitsu – UTYSGZU
Adaptateur 5 fils pour thermostat 24 V Hitachi – C3STAT01
Adaptateur 5 fils pour thermostat Hitachi C1STAT01 (airHome)
Adaptateur de port Hitachi pour multizone airHome RAM-GPièces d’origineTout voir
Questions fréquentes
Mon unité Fujitsu est-elle compatible ?
Fujitsu inscrit l’UTY-XWZX dans les accessoires de ses murales Altair 500 (ASUH**KPAS), Orion XLTH (ASUH**KZAS) et Orion XLTH+ et de ses unités plancher AGUH**KUAS. Pour une cassette ou une unité à conduits, c’est l’UTY-XWZXZG. Envoyez-nous votre numéro de modèle : nous confirmons.
Quelle différence avec l’UTY-XWZXZ5 ?
L’UTY-XWZX fait la marche/arrêt et indique l’état de marche. L’UTY-XWZXZ5 ajoute une sortie d’erreur et permet d’utiliser l’entrée comme arrêt forcé.
Peut-on régler la température par ce faisceau ?
Non. Il ne transmet ni le mode, ni la consigne, ni la vitesse du ventilateur. Pour une commande complète, il faut une interface comme le convertisseur Modbus UTY-VMSX ou l’interface de thermostat UTY-TTRXZ1.
Pouvez-vous l’installer ?
Oui. Nos techniciens le raccordent à la carte de l’unité et à votre contact externe, partout dans le Grand Montréal.
Reliez votre thermopompe Fujitsu à un contact externe
Dites-nous le format et la quantité : nous confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 7 octobre 2026.
