Ensemble de contact sec Fujitsu UTY-XWZXZ5 (avec sortie d’erreur)
Le faisceau Fujitsu le plus complet pour les murales : marche/arrêt ou arrêt forcé à l’entrée, état de marche et erreur à la sortie.
Code AirGreenAG-AC-084
514 316-2973 · sales@airgreen.ca
Fiche rapide
L’ensemble de connexion externe Fujitsu UTY-XWZXZ5 relie une thermopompe Fujitsu AIRSTAGE murale ou plancher à un contact externe, à une minuterie ou à un système de gestion du bâtiment. Par rapport au faisceau UTY-XWZX, il ajoute une sortie d’erreur et permet d’utiliser l’entrée comme arrêt forcé.
Commander et surveiller l’unité de l’extérieur
L’entrée (fils orange et jaune) accepte un contact sec et sert, selon le réglage, à la marche/arrêt ou à l’arrêt forcé. Deux sorties renseignent l’extérieur : l’état de marche (fils bleu et violet) et l’état normal ou d’erreur (fils rouge et blanc). Dans un hôtel, un immeuble locatif ou un commerce, le gestionnaire est averti dès qu’une unité tombe en défaut.
Caractéristiques du fabricant
- Entrée : contact sec fourni sur place, 24 V c.c. ou plus, 10 mA minimum
- Sorties : 24 V c.c. au maximum, de 10 à 500 mA
- Câblage : 10 m au maximum entre la carte et les appareils raccordés
Unités inscrites par Fujitsu
Fujitsu l’inscrit, dans la série H au R-32, pour les murales Altair 500 (ASUH**KPAS), Orion XLTH (ASUH**KZAS) et Orion XLTH+ ainsi que pour les unités plancher AGUH**KUAS. Les cassettes et les unités à conduits utilisent l’UTY-XWZXZG.
Installé par AirGreen dans le Grand Montréal
Nos techniciens raccordent l’ensemble, règlent l’entrée et relient les sorties à votre système à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Licence RBQ 5645-9605-01. Pour la disponibilité ou une soumission, appelez-nous au 514 316-2973 ou écrivez à sales@airgreen.ca.
Surveiller la thermopompe autant que la commander
Le UTY-XWZXZ5 ajoute une sortie d’erreur : un système de gestion du bâtiment sait tout de suite quand l’unité est en défaut.
- Raccordement à un système de gestion du bâtiment ou à un automate
- Arrêt forcé de l’unité par un contact de sécurité, de fenêtre ou de carte-clé
- Alarme à distance quand l’unité signale une erreur
- Immeubles locatifs, hôtels et commerces où l’on suit plusieurs appareils

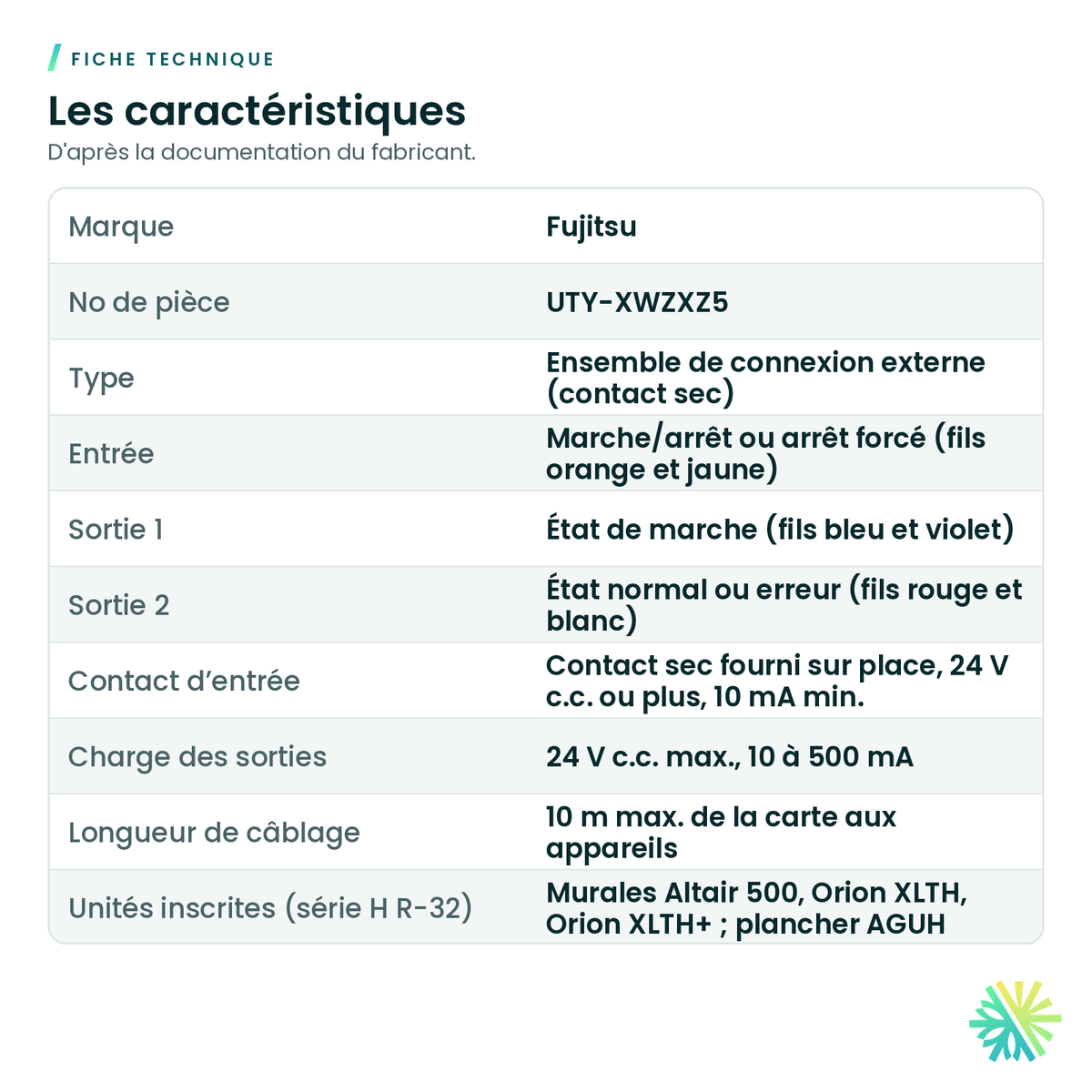

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- L’entrée se commande seulement par un contact sec (sans tension) fourni sur place.
- Les appareils raccordés doivent être à 10 m ou moins de la carte de l’unité.
- Charge des sorties : 24 V c.c. au maximum, de 10 à 500 mA.
- Le choix marche/arrêt ou arrêt forcé se fait au réglage de l’unité : un technicien s’en charge.
Vous aurez peut-être aussi besoin de
Ensemble de contact sec Fujitsu UTY-XWZX (marche/arrêt et état de marche)
Carte d’entrées et sorties externes Fujitsu UTY-XCSXZ2 pour unité murale
Convertisseur Modbus Fujitsu UTY-VMSX
Module BACnet MS/TP Fujitsu FJ-AC-485-1 (passerelle Intesis)
Accessoire du système de détection de fuites Fujitsu – UTYSGZU
Adaptateur 5 fils pour thermostat 24 V Hitachi – C3STAT01
Adaptateur 5 fils pour thermostat Hitachi C1STAT01 (airHome)
Adaptateur de port Hitachi pour multizone airHome RAM-GPièces d’origineTout voir
Questions fréquentes
Mon unité Fujitsu est-elle compatible ?
Fujitsu inscrit l’UTY-XWZXZ5 pour ses murales Altair 500 (ASUH**KPAS), Orion XLTH (ASUH**KZAS) et Orion XLTH+ et pour ses unités plancher AGUH**KUAS. Envoyez-nous le numéro de modèle de votre unité intérieure : nous confirmons.
UTY-XWZX ou UTY-XWZXZ5 ?
Prenez l’UTY-XWZXZ5 si vous voulez une sortie d’erreur ou un arrêt forcé. Pour une simple marche/arrêt avec retour d’état, l’UTY-XWZX suffit.
Que veut dire « arrêt forcé » ?
Tant que le contact est actif, l’unité reste arrêtée, même si quelqu’un tente de la démarrer à la télécommande. C’est utile avec un contact de fenêtre ou un dispositif de sécurité.
Pouvez-vous l’installer ?
Oui. Nos techniciens le raccordent à l’unité, font le réglage de l’entrée et relient les sorties à votre système, partout dans le Grand Montréal.
Commande et surveillance pour votre thermopompe Fujitsu
Dites-nous le format et la quantité : nous confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 7 octobre 2026.
