Mini Split YORK Série X 23 SEER | 12000 BTU 220V

Une thermopompe murale YORK de 12 000 BTU dont les détails techniques comptent autant que le nom de la série

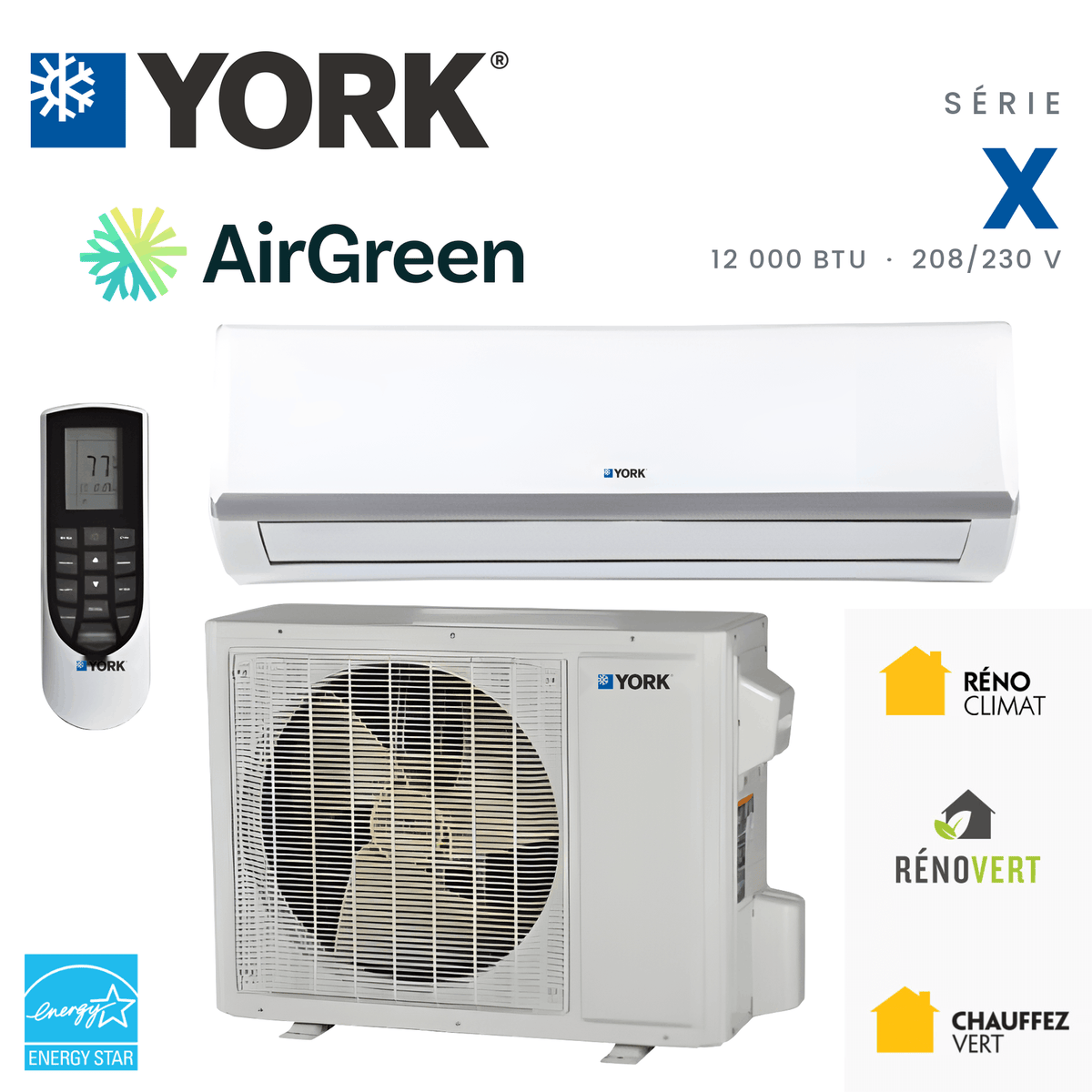

La Mini Split YORK Série X 12 000 BTU 220V est une thermopompe murale simple zone composée de l’unité intérieure DHX12NWB21S et de l’unité extérieure DHX12CSB21S. Pour un propriétaire de Montréal, Laval, Longueuil, de la Rive Nord ou de la Rive Sud, cette combinaison peut être intéressante lorsqu’une seule zone doit être chauffée et climatisée sans installer de réseau de conduits.

La brochure YORK classe cette famille parmi les systèmes simple zone Série X, jusqu’à 23 SEER, et confirme expressément que le couple DHX12NWB21S / DHX12CSB21S existe en version 12 000 BTU/h, 208/230 V.

Cette précision est importante parce que YORK a aussi commercialisé une version 12 000 BTU de la Série X fonctionnant à 115 V. Lorsque nous préparons une installation de thermopompe murale, nous travaillons toujours à partir du numéro de modèle complet plutôt que de nous fier uniquement à « YORK Série X 12 000 BTU ». Le suffixe du modèle permet de confirmer l’alimentation électrique, la tuyauterie, les caractéristiques du condenseur et les données de performance.

Série X « 23 SEER » : ce que la brochure indique pour ce modèle précis

Le nom commercial Série X 23 SEER désigne une gamme pouvant atteindre 23 SEER. Pour la combinaison exacte DHX12NWB21S / DHX12CSB21S en 208/230 V, la brochure YORK de 2020 publie toutefois les valeurs suivantes :

• Capacité nominale en climatisation : 12 000 BTU/h
• Plage de climatisation : 3 099 à 12 999 BTU/h
• Capacité nominale en chauffage : 13 000 BTU/h
• Plage de chauffage : 2 400 à 14 000 BTU/h
• EER : 12,5
• SEER : 22
• HSPF : 10,1
• Alimentation : 208/230 V, monophasée, 60 Hz
• Courant nominal en climatisation : 4,5 A
• Courant nominal en chauffage : 5,5 A
• MCA : 9 A
• MOCP : 15 A
• Débit d’air intérieur : 400 / 318 / 241 / 194 CFM
• Pression sonore intérieure : 45 / 39 / 35 / 29 dB(A)
• Dimensions intérieures : 33 × 11 × 8 po
• Pression sonore extérieure : 54 dB(A)
• Dimensions extérieures : 33 × 21 × 13 po
• Réfrigérant : R-410A
• Tuyauterie : 1/4 po liquide et 1/2 po gaz
• Drain : 5/8 po
• Longueur maximale de tuyauterie : 65,5 pi, soit environ 20 m
• Dénivelé maximal : 33 pi, soit environ 10 m
• Fonctionnement en climatisation : jusqu’à -18 °C
• Fonctionnement en chauffage : jusqu’à -20 °C

Ces valeurs proviennent du tableau consacré aux modèles Série X 208/230 V.

Il faut donc distinguer la cote maximale de la famille Série X et la cote du modèle précis de 12 000 BTU 220 V. Pour cette combinaison, la documentation fournie indique 22 SEER, et non 23 SEER. Chez AirGreen, cette distinction nous paraît essentielle lorsqu’un client compare plusieurs thermopompes selon leur efficacité énergétique.

Une capacité nominale de 12 000 BTU qui ne signifie pas un fonctionnement constant à 12 000 BTU

Le compresseur utilise une technologie Inverter. L’unité ne doit donc pas constamment produire sa capacité nominale complète.

La brochure donne une plage de climatisation allant approximativement de 3 099 à 12 999 BTU/h. En chauffage, la plage s’étend de 2 400 à 14 000 BTU/h.

Cette modulation est particulièrement pertinente durant les journées plus douces du printemps et de l’automne. Lorsqu’une pièce approche de sa température de consigne, le système peut réduire sa production plutôt que d’enchaîner des démarrages et arrêts complets.

Dans une installation CVAC à Montréal ou Laval, ce comportement peut contribuer à maintenir une température plus stable dans un salon, un étage ouvert, une aire de travail ou un logement. Le résultat dépend cependant directement du dimensionnement.

Installer une 12 000 BTU dans une zone qui requiert beaucoup moins de capacité n’est pas automatiquement avantageux. À l’inverse, demander à une unité murale de 12 000 BTU de traiter plusieurs chambres séparées par des portes et des corridors peut conduire à des écarts de température importants.

Chauffage à -20 °C : une limite de fonctionnement, pas une capacité garantie de 13 000 BTU

La brochure YORK indique une plage de fonctionnement en chauffage allant de -20 °C à 24 °C pour le modèle DHX12CSB21S.

Il faut être précis sur la signification de cette donnée. -20 °C correspond à la limite extérieure publiée de fonctionnement en chauffage. Cela ne signifie pas que la thermopompe fournit encore automatiquement ses 13 000 BTU/h nominaux lorsqu’il fait -20 °C.

La fiche AirGreen fournie pour ce produit affiche également des capacités de chauffage de 10 400 BTU à -8 °C et de 9 100 BTU à -15 °C. Ces valeurs sont beaucoup plus utiles qu’une simple température minimale lorsqu’on cherche à évaluer le comportement d’une thermopompe dans le climat du Grand Montréal.

Dans une maison de Longueuil, Boucherville, Terrebonne, Laval ou Montréal, les besoins de chauffage augmentent justement lorsque la température extérieure chute. La capacité disponible à -8 °C et à -15 °C doit donc être mise en parallèle avec les pertes thermiques réelles de la zone.

C’est pour cette raison que nous ne déterminons jamais la pertinence d’une thermopompe uniquement avec la mention « chauffe jusqu’à -20 °C ».

Un appareil intéressant pour une zone unique bien définie

La Série X est conçue comme un système simple zone : une unité extérieure est jumelée à une unité intérieure. YORK décrit précisément cette architecture comme une solution destinée aux besoins de chauffage et de climatisation d’un espace intérieur individuel.

Dans la pratique, une 12 000 BTU peut être envisagée pour différents types d’espaces, mais nous analysons toujours la configuration réelle.

Un rez-de-chaussée ouvert de superficie modérée peut permettre une bonne circulation de l’air. Un logement possédant un grand salon central peut également être un candidat logique. Une chambre avec plafond très haut, beaucoup de vitrage et une forte exposition solaire présente en revanche une charge très différente d’une chambre intérieure bien isolée.

Le nombre de pieds carrés constitue donc seulement une donnée parmi plusieurs. Nous regardons aussi l’isolation, le vitrage, l’orientation, l’étage, la hauteur du plafond, les infiltrations d’air, l’ensoleillement et la circulation entre les pièces.

Quatre vitesses d’air et un fonctionnement intérieur jusqu’à 29 dB(A)

L’unité intérieure DHX12NWB21S fournit quatre niveaux de débit : 400, 318, 241 et 194 CFM. Sa pression sonore varie de 45 dB(A) en vitesse élevée à 29 dB(A) au niveau le plus bas.

Cette plage nous donne une meilleure idée du comportement réel de l’appareil qu’une seule valeur minimale.

À faible charge, le système peut fonctionner à une vitesse plus discrète. Lorsque la pièce nécessite rapidement davantage de chauffage ou de climatisation, le ventilateur doit déplacer plus d’air et devient naturellement plus perceptible.

Pour une installation de thermopompe dans une chambre, nous accordons une attention particulière à la direction du souffle. Même un appareil relativement silencieux peut devenir inconfortable s’il est installé directement au-dessus du lit ou s’il projette continuellement l’air vers la zone de sommeil.

Dans un salon, le défi est différent : nous cherchons souvent à obtenir la meilleure portée possible vers les zones adjacentes sans envoyer le débit directement sur les occupants.

Volets horizontaux et verticaux automatiques

La fiche AirGreen indique un contrôle automatique des volets verticaux et horizontaux. Cette caractéristique permet de modifier la direction du jet d’air sans repositionner manuellement les ailettes à chaque utilisation.

La documentation générale de la Série X présente également des fonctions liées au contrôle du débit d’air, et YORK décrit le centre de commande comme permettant de gérer la température, le mode, la vitesse du ventilateur et la direction du flux d’air.

Dans un espace plus large, cette fonction peut améliorer la distribution de l’air en évitant qu’une seule partie de la pièce reçoive continuellement la majeure partie du débit.

Le Wi-Fi est optionnel, et il faut l’adaptateur approprié

Un détail revient régulièrement lors de nos échanges avec les propriétaires : « Est-ce que je peux contrôler ma YORK avec mon téléphone? »

Pour ce modèle Série X, le Wi-Fi est optionnel. YORK identifie l’adaptateur CS532AH comme accessoire requis. La télécommande sans fil DRCPX, en revanche, est fournie de série avec les appareils des Séries P et X.

L’application indiquée dans cette documentation est EWPE Smart App.

Ce point mérite d’être vérifié avant l’installation lorsqu’un client considère le contrôle par téléphone comme essentiel. Une mention « compatible Wi-Fi » n’est pas équivalente à « module Wi-Fi inclus ».

Une construction et des fonctions pensées pour un mini-split résidentiel

La page consacrée à la Série X présente notamment la technologie Inverter à haut rendement, une structure en acier de calibre élevé, un fonctionnement silencieux, l’affichage de la température ambiante sur l’unité intérieure et un revêtement résistant à la corrosion. YORK souligne également que le système dégivre au besoin plutôt que selon une logique rigide, ce qui vise à réduire la consommation liée aux cycles de dégivrage.

Pour le climat québécois, le dégivrage mérite une attention particulière. Lorsque le condenseur fonctionne en chauffage par temps froid et humide, du givre peut s’accumuler sur l’échangeur extérieur. Le système doit périodiquement éliminer cette accumulation afin de maintenir les échanges thermiques.

Lors d’un appel de service CVAC, un propriétaire peut parfois interpréter un changement temporaire de fonctionnement en hiver comme une panne alors qu’il s’agit simplement d’un cycle de dégivrage normal. Une installation correcte doit également permettre à l’eau issue de ce dégivrage de s’évacuer sans créer un bloc de glace sous l’appareil.

Installation à Montréal, Laval, Longueuil, Rive Nord et Rive Sud : les détails qui influencent le résultat

La tuyauterie 1/4 po – 1/2 po est un détail critique lors d’un remplacement

Le DHX12CSB21S utilise une conduite liquide de 1/4 po et une conduite gaz de 1/2 po. La longueur totale autorisée est de 65,5 pieds, avec un dénivelé maximal de 33 pieds.

Ce diamètre de 1/2 po du côté gaz mérite d’être vérifié attentivement lors du remplacement d’une vieille thermopompe.

Voici un scénario que nous rencontrons régulièrement dans le travail CVAC : un propriétaire possède déjà une unité murale, les conduites sont cachées derrière une moulure et il souhaite conserver toute l’installation existante. Le simple fait que les tuyaux « ressemblent » à ceux du nouvel appareil ne suffit pas.

Nous vérifions les diamètres réels, l’état du cuivre, la longueur, le parcours et la compatibilité avec la nouvelle unité. Réutiliser automatiquement une conduite gaz de 3/8 po pour un appareil qui demande 1/2 po ne constitue pas une bonne pratique.

Cette vérification peut éviter des problèmes de performance, de retour d’huile, de pression frigorifique et de fiabilité à long terme.

Le 220 V simplifie certains projets, mais le circuit doit rester conforme aux données du fabricant

Cette version de la YORK Série X est alimentée en 208/230 V. La brochure publie un MCA de 9 A et un MOCP de 15 A.

Le MCA correspond à l’ampacité minimale du circuit requise par l’équipement. Le MOCP établit la protection maximale contre les surintensités selon les données du fabricant.

Lors d’un remplacement, la présence d’un ancien circuit 240 V ne nous permet pas de conclure immédiatement que tout peut être conservé. Le câblage, la protection, le sectionneur et l’ensemble du branchement doivent être compatibles avec le nouvel équipement et les exigences applicables.

C’est aussi la raison pour laquelle il est utile d’avoir les numéros de modèle exacts avant le jour de l’installation.

33 pouces de largeur à l’intérieur : le choix du mur reste important

L’unité intérieure mesure approximativement 33 × 11 × 8 po. Ce format est relativement compact pour un appareil mural de 12 000 BTU, mais l’espace disponible sur le mur ne constitue pas le seul critère.

Nous devons aussi considérer les dégagements nécessaires, l’accès aux filtres, la possibilité d’effectuer un nettoyage de thermopompe murale, le passage du drain, le parcours des conduites et la projection du débit d’air.

Un emplacement qui semble idéal sur une photo peut être moins intéressant sur place si une poutre, une descente de plomberie, un panneau électrique ou une contrainte extérieure se trouve derrière le mur.

L’installation CVAC doit être pensée comme un ensemble, de l’évaporateur intérieur jusqu’au condenseur extérieur.

Le condenseur de 33 × 21 × 13 po et la gestion de l’hiver

L’unité extérieure mesure environ 33 po de largeur, 21 po de profondeur et 13 po de hauteur, avec une pression sonore annoncée de 54 dB(A).

À Montréal, Laval et Longueuil, nous devons réfléchir à la neige, à la glace, au drainage et à la proximité des fenêtres ou des propriétés voisines.

Installer le condenseur trop bas peut augmenter le risque d’accumulation de neige autour de l’échangeur. Le placer dans une zone où l’eau de dégivrage reste prisonnière peut créer une masse de glace sous l’appareil. Un emplacement trop près d’une chambre peut aussi rendre le bruit extérieur plus perceptible pendant la nuit.

La qualité d’une installation ne se mesure donc pas uniquement à l’apparence des conduits décoratifs.

R-410A : une plateforme d’une génération précédente qu’il faut entretenir selon ses propres spécifications

Le DHX12CSB21S utilise du R-410A. La brochure indique une charge de réfrigérant de 47,61 oz, soit environ 1,4 kg pour ce modèle.

Le type de réfrigérant est particulièrement important en service et en réparation. Il ne faut jamais mélanger les pratiques applicables à différents réfrigérants ou présumer du gaz utilisé simplement parce que deux condenseurs semblent similaires.

Lors d’un entretien CVAC ou d’un diagnostic, la plaque signalétique et les informations du fabricant restent les références principales.

ENERGY STAR : une différence entre la brochure 2020 et la fiche actuelle qu’il faut signaler

Un point documentaire mérite une attention particulière.

La fiche AirGreen fournie avec ce produit indique actuellement ENERGY STAR : Non et ENERGY STAR Cold Climate : Non.

La brochure YORK de 2020 comporte toutefois une note selon laquelle tous les modèles présentés sur la page de la Série X étaient ENERGY STAR à l’exception des modèles 18 000 BTU DHX18NWB21S et DHX18CSB21S. Selon cette brochure historique, le 12 000 BTU 220 V faisait donc partie des modèles identifiés ENERGY STAR à cette époque.

Ces deux sources ne décrivent pas nécessairement le même statut de certification au même moment.

Pour une subvention Hydro-Québec ou LogisVert en vigueur, il ne faut jamais se baser uniquement sur un ancien catalogue. Nous devons vérifier l’admissibilité actuelle du numéro AHRI et de la combinaison exacte au moment du projet. La fiche AirGreen fournie mentionne le numéro AHRI 8578573 et n’affiche actuellement aucun montant de subvention provinciale pour cette combinaison.

C’est particulièrement pertinent pour les propriétaires qui comparent une unité plus ancienne au R-410A avec une thermopompe récente certifiée climat froid.

L’unité intérieure DHX12NWB21S apparaît aussi dans les systèmes multizones : ne pas confondre les jumelages

Un détail plus technique peut éviter de mauvaises recherches de pièces et de documentation : DHX12NWB21S apparaît également dans le catalogue YORK comme unité intérieure murale compatible avec certains systèmes multizones Série W.

Dans le produit traité ici, elle est jumelée au condenseur DHX12CSB21S, ce qui forme la Série X simple zone 12 000 BTU 208/230 V.

Cette distinction devient importante lorsqu’un propriétaire recherche un manuel, une carte électronique, une télécommande ou une information de garantie. Le numéro de l’unité intérieure seul ne suffit pas toujours à identifier toute la configuration installée.

Chez AirGreen, nous vérifions les deux plaques signalétiques lorsqu’une question dépend du jumelage exact.

Entretien : les symptômes à ne pas attribuer immédiatement au compresseur

Pour conserver un bon débit d’air, les filtres doivent rester propres et l’échangeur intérieur ne doit pas s’encrasser progressivement. Une restriction d’air peut réduire le confort, augmenter le temps de fonctionnement et donner l’impression que la thermopompe a perdu de la capacité.

Le même principe s’applique au condenseur. Poussière, débris, accumulation extérieure et glace peuvent nuire aux échanges thermiques.

Lorsqu’un client nous indique que sa thermopompe « chauffe moins qu’avant », nous ne commençons pas par supposer que le compresseur doit être remplacé. Nous regardons d’abord l’état général de l’installation, le débit d’air, les températures, les pressions, les échangeurs, les contrôles et le comportement du système.

La brochure YORK prévoit d’ailleurs des fonctions de diagnostic, de dégivrage et de contrôle qui doivent être prises en compte avant de conclure à une défaillance majeure.

Garantie : l’enregistrement du système est un document à conserver

La documentation YORK de cette génération indique une garantie standard de 7 ans sur le compresseur et 5 ans sur les pièces, avec possibilité d’obtenir 10 ans compresseur et 10 ans pièces pour certaines installations résidentielles enregistrées conformément aux conditions du fabricant. Une protection de main-d’œuvre de 10 ans était également présentée comme une option distincte nécessitant un achat supplémentaire.

La fiche AirGreen fournie indique pour sa part 10-10-0 ans pour compresseur, pièces et main-d’œuvre, avec garantie supplémentaire possible.

Il est donc important de conserver la facture d’installation, les numéros de série et toute confirmation d’enregistrement. Une garantie annoncée sur une fiche produit reste soumise aux conditions applicables au système réellement installé.

Pour quel client cette YORK Série X 12 000 BTU est-elle la plus logique?

Cette thermopompe murale YORK s’adresse surtout à un projet simple zone où une capacité d’environ 12 000 BTU correspond réellement aux besoins.

Elle peut représenter une solution cohérente lorsqu’un propriétaire privilégie un système Inverter 208/230 V, une unité intérieure relativement compacte, une plage de fonctionnement en chauffage jusqu’à -20 °C, un Wi-Fi optionnel et une installation sans conduits.

Elle est moins évidente pour un projet où la priorité absolue est une certification climat froid actuelle, une subvention LogisVert importante ou une capacité de chauffage élevée aux températures hivernales les plus basses. Dans ce cas, comparer cette YORK avec des modèles plus récents peut être pertinent avant de prendre une décision.

C’est précisément le rôle que nous jouons chez AirGreen Thermopompes, Climatisation & Chauffage : ne pas choisir un appareil uniquement parce que son nombre de BTU semble correspondre à la superficie, mais analyser le système complet et son contexte d’installation.
