Mini Split YORK Série X 23 SEER | 9000 BTU 220V

Un mini-split 9 000 BTU compact qui mise sur l’efficacité, la modulation et un fonctionnement jusqu’à -20 °C

Pour une chambre, un bureau, un condo, un petit logement ou une pièce fermée dont la charge thermique demeure relativement modérée, installer une thermopompe trop grosse peut être aussi problématique qu’installer un appareil insuffisant. La YORK Série X 9 000 BTU 220 V se situe justement dans une catégorie intéressante : celle des mini-splits muraux capables de fournir une capacité adaptée aux plus petits espaces tout en conservant une modulation Inverter, une efficacité saisonnière élevée et une fonction chauffage utilisable lorsque la température extérieure descend sous le point de congélation.

La combinaison dont il est question ici est précise : DHX09NWB21S à l’intérieur et DHX09CSB21S à l’extérieur. YORK l’identifie dans son catalogue comme une thermopompe murale monozone de Série X, en configuration 9 000 BTU/h, 208/230 V. Le même catalogue présente la Série X comme une gamme allant jusqu’à 23 SEER.

Chez AirGreen, cette précision sur les numéros de modèle est essentielle. Deux unités murales YORK visuellement semblables peuvent avoir des caractéristiques de tuyauterie, de capacité, d’alimentation ou de performance différentes. Avant un remplacement ou une nouvelle installation de thermopompe murale à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud, nous nous intéressons donc au modèle exact plutôt qu’au seul chiffre « 9 000 BTU ».

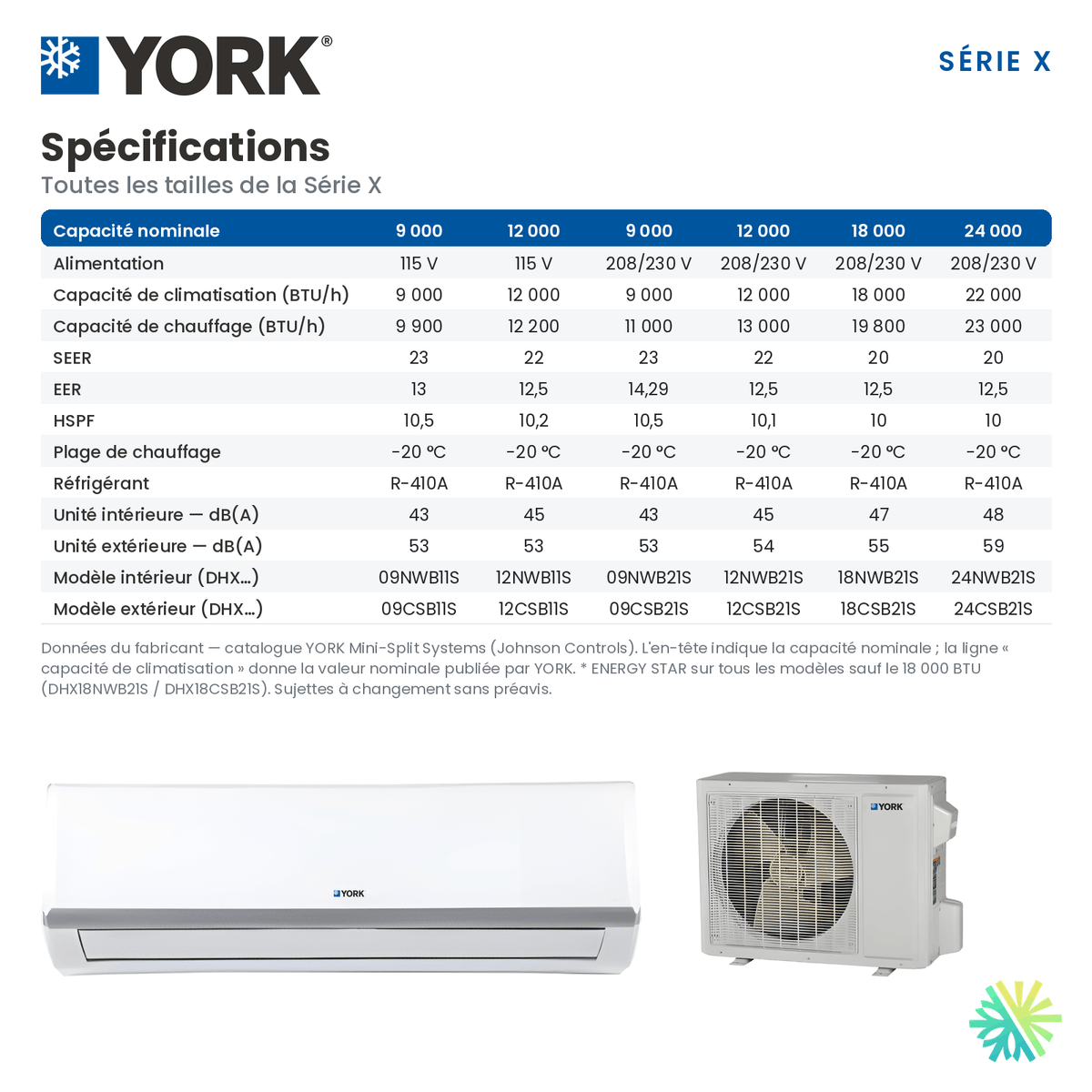

Les caractéristiques techniques du DHX09NWB21S / DHX09CSB21S

Le tableau technique YORK fournit des informations beaucoup plus utiles que la seule capacité commerciale indiquée sur la boîte.

Pour la configuration DHX09NWB21S / DHX09CSB21S, le fabricant indique :

• capacité nominale de climatisation : 9 000 BTU/h;
• plage de climatisation : 3 099 à 9 599 BTU/h;
• capacité nominale de chauffage : 11 000 BTU/h;
• plage de chauffage : 1 911 à 12 000 BTU/h;
• SEER : 23;
• EER : 14,29;
• HSPF : 10,5;
• alimentation : 208/230 V, 1 phase, 60 Hz;
• courant nominal en climatisation : 2,8 A;
• courant nominal en chauffage : 3,5 A;
• MCA : 9 A;
• MOCP : 15 A.

Ces données sont celles publiées dans le tableau de performance de la Série X pour le modèle 9K en 208/230 V.

Le terme « 220 V » utilisé couramment pour présenter ce produit doit donc être compris comme une simplification commerciale. La documentation technique YORK spécifie réellement une alimentation 208/230 V.

Cette différence paraît secondaire pour le propriétaire, mais elle ne l’est pas pour l’installation électrique. Lors de nos travaux CVAC, nous vérifions l’alimentation disponible, le circuit, le dispositif de protection et les exigences inscrites sur la plaque signalétique avant la mise en service.

Pourquoi sa plage de modulation est importante dans une petite pièce

La technologie Inverter permet au compresseur de ne pas fonctionner constamment selon une logique tout ou rien.

Avec une plage publiée qui descend jusqu’à environ 3 099 BTU/h en climatisation, cette YORK peut réduire sa capacité lorsque la pièce approche de la température désirée. En chauffage, la plage publiée s’étend de 1 911 à 12 000 BTU/h.

C’est particulièrement intéressant avec une thermopompe de 9 000 BTU, car ce type de système est souvent installé dans des espaces où un surdimensionnement devient rapidement perceptible.

Un appareil excessivement gros peut atteindre la consigne trop rapidement, raccourcir ses cycles et offrir un contrôle moins uniforme de la température et de l’humidité. Avec un système Inverter correctement dimensionné, nous recherchons plutôt des périodes de fonctionnement régulières à faible ou moyenne capacité.

Dans une petite chambre à Longueuil, un bureau fermé à Montréal ou un condo à Laval, cette capacité de modulation peut avoir plus d’importance pour le confort réel qu’un chiffre maximal impressionnant sur une fiche technique.

9 000 BTU en climatisation, mais 11 000 BTU nominalement en chauffage

Un détail de cette Série X mérite d’être souligné : YORK publie 9 000 BTU/h comme capacité nominale de climatisation, mais 11 000 BTU/h en chauffage pour cette configuration.

Il ne faut donc pas interpréter « 9 000 BTU » comme une limite universelle de l’appareil dans tous les modes.

La capacité maximale publiée en chauffage monte même à 12 000 BTU/h dans les conditions utilisées pour établir le tableau.

Pour un propriétaire québécois, cela ne signifie toutefois pas que la machine produira 11 000 ou 12 000 BTU/h de façon constante lorsqu’il fait -15 °C ou -20 °C dehors. Les capacités nominales et les plages de modulation du catalogue sont établies selon des conditions de test définies par le fabricant. La performance réelle varie avec la température extérieure.

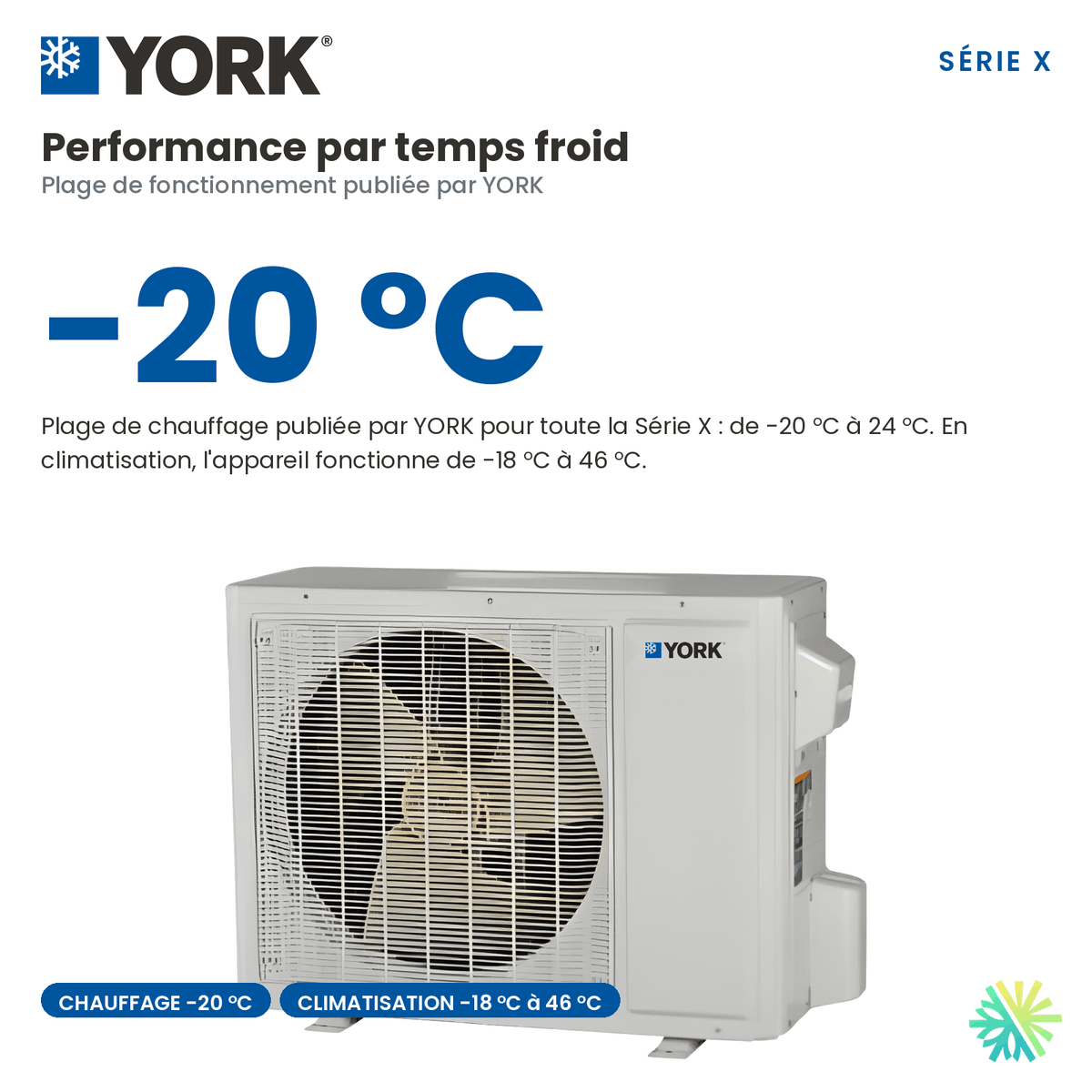

Chauffage jusqu’à -20 °C : une limite de fonctionnement à interpréter correctement

YORK donne une plage de fonctionnement en chauffage de -4 °F à 75 °F, soit environ -20 °C à 24 °C, pour le DHX09CSB21S. En climatisation, le fonctionnement extérieur publié va de 0 °F à 115 °F, soit approximativement -18 °C à 46 °C.

Pour le climat du Grand Montréal, il s’agit d’une donnée particulièrement importante.

Un fonctionnement autorisé jusqu’à -20 °C ne doit pas être confondu avec une désignation de thermopompe moderne destinée à conserver une capacité élevée à -25 °C ou -30 °C. La fiche AirGreen actuelle indique d’ailleurs ENERGY STAR Cold Climate : Non.

Autrement dit, nous pouvons considérer cette YORK comme une thermopompe offrant du chauffage par temps froid, mais nous devons tenir compte de la charge thermique réelle du logement et du système de chauffage complémentaire pour les journées les plus froides de l’hiver québécois.

La fiche AirGreen affiche également des capacités de chauffage de 8 800 BTU à -8 °C et 9 000 BTU à -15 °C. Pour toute analyse de consommation, demande de subvention ou dimensionnement précis, nous privilégions toutefois toujours la vérification du numéro de modèle et des données de certification applicables au système installé.

Une donnée à surveiller : ENERGY STAR ne concorde pas parfaitement entre les documents fournis

La fiche AirGreen actuelle indique :

ENERGY STAR : Non
ENERGY STAR Cold Climate : Non

Le catalogue YORK 2020 contient toutefois une note indiquant que tous les modèles de cette série présentés dans le tableau sont ENERGY STAR sauf les modèles DHX18NWB21S et DHX18CSB21S de 18 000 BTU.

Le DHX09NWB21S / DHX09CSB21S n’est pas l’un des modèles 18K exclus dans cette note.

Il existe donc une divergence entre les informations fournies. Pour une décision liée à LogisVert, à ENERGY STAR ou à toute autre aide financière, nous ne recommandons jamais de se fier à une ancienne brochure ou à une seule mention commerciale. L’admissibilité doit être confirmée avec la certification applicable au numéro de combinaison exact au moment du projet.

C’est aussi pourquoi aucun montant de subvention ne devrait être présumé simplement parce qu’une thermopompe possède un bon indice SEER.

SEER 23, EER 14,29 et HSPF 10,5 : les chiffres à retenir du catalogue YORK

La fiche actuelle du site contient des champs SEER2, HSPF2 et EER2 dont l’affichage fourni apparaît manifestement mal formaté. Pour cette génération de produit, le catalogue YORK 2020 fournit clairement des valeurs basées sur l’ancienne méthodologie :

SEER 23
EER 14,29
HSPF 10,5

Nous évitons de transformer automatiquement ces indices en SEER2, EER2 ou HSPF2, car il s’agit de normes de cotation différentes.

Pour le consommateur, le point pratique est simple : le 23 SEER annoncé dans le titre correspond bien à la valeur publiée par YORK pour la thermopompe 9 000 BTU 208/230 V de Série X.

Un module intérieur compact avec quatre débits d’air

L’unité intérieure DHX09NWB21S mesure environ 33 × 11 × 8 po, soit 845 × 289 × 209 mm.

YORK publie quatre niveaux de débit :

318 / 288 / 241 / 171 CFM

et quatre niveaux de pression sonore :

43 / 39 / 35 / 29 dB(A).

Le fonctionnement à 29 dB(A) à basse vitesse est particulièrement pertinent dans une chambre, un bureau ou un espace où le bruit est un critère important.

Nous insistons toutefois sur un point lors de nos installations : le bruit perçu ne dépend pas uniquement de la fiche technique. Un appareil placé directement au-dessus de la tête du lit, une conduite mal fixée ou une unité extérieure montée sur une structure qui transmet les vibrations peuvent dégrader considérablement l’expérience.

La qualité de l’installation CVAC demeure donc aussi importante que le niveau sonore publié.

Installation de la YORK Série X 9K : ce que nous vérifions avant de fixer l’unité au mur

Sur un mini-split de petite capacité, il est tentant de considérer l’installation comme une intervention simple. Pourtant, les mêmes principes frigorifiques, électriques et mécaniques s’appliquent que sur une thermopompe plus grosse.

Chez AirGreen, nous préparons l’installation en tenant compte de la circulation de l’air, de la tuyauterie, du drain, de la position de l’unité extérieure et de l’accès futur pour l’entretien de la thermopompe.

Tuyauterie frigorifique : 1/4 po et 3/8 po

Pour le DHX09CSB21S, YORK spécifie :

• liquide : 1/4 po;
• gaz : 3/8 po;
• drain : 5/8 po;
• longueur maximale de tuyauterie : 49,2 pi / 15 m;
• différence de hauteur maximale : 33 pi / 10 m.

Ces diamètres sont particulièrement importants lors d’un remplacement.

Nous voyons régulièrement des projets où un propriétaire souhaite conserver les tuyaux déjà présents dans le mur afin de réduire les travaux. C’est parfois possible, mais seulement après vérification.

Une tuyauterie existante de mauvais diamètre n’est pas automatiquement compatible parce qu’elle rejoint physiquement les deux appareils. Il faut également considérer son état, son parcours, son isolation et la qualité de l’installation antérieure.

Pour cette YORK 9K, la référence technique reste donc 1/4 – 3/8 po.

Unité extérieure de 33 × 21 × 13 po

L’unité extérieure DHX09CSB21S mesure environ 33 × 21 × 13 po, soit 848 × 540 × 320 mm. Le niveau de pression sonore extérieur publié est de 53 dB(A).

Sa taille relativement compacte facilite plusieurs installations résidentielles, mais nous devons malgré tout conserver les dégagements nécessaires.

À Montréal, Laval, Longueuil, en Montérégie, sur la Rive Nord ou la Rive Sud, nous vérifions notamment :

• l’espace autour de l’échangeur extérieur;
• la circulation de l’air;
• l’accumulation de neige;
• l’écoulement d’eau pendant les dégivrages;
• la proximité des fenêtres et des voisins;
• les vibrations possibles;
• l’accès du technicien lors d’un futur appel de service;
• le respect des règlements municipaux applicables.

Un appareil extérieur compact ne signifie pas qu’il doit être installé dans un espace confiné.

MCA 9 A et protection maximale 15 A

La documentation YORK donne une ampacité minimale du circuit de 9 A et une protection maximale contre les surintensités de 15 A pour le modèle 9K en 208/230 V.

Ces valeurs sont beaucoup plus pertinentes pour l’installation que la simple mention « 220 V ».

Avant les travaux, l’alimentation électrique doit être vérifiée en fonction de l’équipement réel et de sa plaque signalétique. Lors d’un remplacement d’une ancienne thermopompe, nous ne supposons pas automatiquement que le circuit existant peut être conservé sans inspection.

Volets automatiques et distribution de l’air

La fiche AirGreen indique un contrôle automatique des volets verticaux et horizontaux.

Cette fonction est utile avec une unité de 9 000 BTU installée dans une pièce allongée ou dans un espace où le jet d’air doit être orienté loin de la zone occupée. Le catalogue YORK présente également, dans son tableau de fonctions des systèmes monozones, des fonctions de balayage de l’air, notamment le mouvement vertical et horizontal selon les séries.

En pratique, nous cherchons surtout à positionner l’unité de manière à utiliser cette distribution d’air intelligemment.

Par exemple, installer la tête à quelques centimètres d’une grande armoire puis compter sur les volets pour « contourner » l’obstacle n’est pas une bonne stratégie. Le meilleur résultat vient d’abord d’un emplacement dégagé offrant une portée d’air suffisante.

Wi-Fi : disponible, mais l’adaptateur CS532AH est requis

Le contrôle Wi-Fi n’est pas intégré de série de la même manière que sur plusieurs appareils récents.

Le catalogue YORK identifie l’application EWPE Smart pour les Séries P, X et Z et précise que les Séries P et X exigent l’adaptateur CS532AH.

La mention Wi-Fi : En option de la fiche AirGreen est donc cohérente avec la brochure.

Une fois l’option appropriée installée, le système peut être commandé à partir d’un téléphone ou d’une tablette selon la compatibilité de l’application et du matériel.

La télécommande sans fil DRCPX est pour sa part le contrôleur standard associé à la Série X.

Une conception orientée vers la précision et le fonctionnement silencieux

YORK met en avant plusieurs éléments spécifiques à la Série X : technologie Inverter à haute efficacité, structure en acier de fort calibre, fonctionnement silencieux, affichage de la température ambiante sur l’unité intérieure, traitement résistant à la corrosion et dégivrage déclenché selon les besoins afin de limiter une consommation inutile.

Le dégivrage mérite une attention particulière au Québec.

Pendant le chauffage hivernal, l’échangeur extérieur peut accumuler du givre. La thermopompe doit alors périodiquement inverser son fonctionnement afin de dégivrer l’échangeur. Une gestion intelligente du dégivrage vise à déclencher cette séquence lorsqu’elle est nécessaire plutôt que selon un cycle trop rigide.

Pour l’utilisateur, cela contribue à maintenir le fonctionnement du système sans avoir à intervenir manuellement.

Où un 9 000 BTU est-il généralement pertinent?

Nous n’associons jamais une capacité uniquement à une superficie fixe. Deux pièces de mêmes dimensions peuvent avoir des besoins complètement différents.

Une chambre avec deux grandes fenêtres orientées sud, sous un toit peu isolé, peut présenter une charge supérieure à un bureau intérieur de même superficie. Un condo récent de Boucherville n’a pas le même comportement thermique qu’un logement dans un immeuble ancien de Montréal.

Dans notre pratique, une thermopompe murale de 9 000 BTU peut notamment être envisagée pour :

• une chambre de bonne dimension;
• un bureau résidentiel;
• un petit condo;
• une pièce ajoutée à une résidence;
• un studio;
• un petit local professionnel;
• une zone indépendante d’un bâtiment qui possède déjà un autre système de chauffage.

Le choix final doit tenir compte de l’isolation, de la fenestration, de l’exposition solaire, du volume de la pièce, des gains internes et de la circulation réelle de l’air.

Une erreur fréquente : acheter 12 000 BTU « pour être certain »

Dans les petits espaces, nous rencontrons souvent le raisonnement suivant : si 9 000 BTU semble suffisant, 12 000 BTU devrait forcément être meilleur.

Ce n’est pas toujours le cas.

Un appareil correctement dimensionné peut offrir un meilleur contrôle de l’humidité, une température plus uniforme et de plus longs cycles à charge partielle. La technologie Inverter élargit la plage d’utilisation, mais elle ne rend pas le dimensionnement inutile.

Le DHX09 présente justement une plage de climatisation descendant à environ 3 099 BTU/h, ce qui lui permet de moduler considérablement sous sa capacité nominale.

Pour nous, le bon choix n’est donc pas « le plus gros appareil possible », mais celui qui correspond réellement à la charge de la pièce.

Entretien : un petit appareil peut aussi perdre beaucoup de débit d’air

Le débit maximal de cette unité atteint 318 CFM. Lorsque les filtres, l’évaporateur ou la turbine deviennent chargés de poussière, la circulation de l’air peut se dégrader.

Les conséquences sont familières : température moins uniforme, fonctionnement prolongé, débit faible et accumulation de saleté à l’intérieur de la tête murale.

Nous recommandons de nettoyer régulièrement les filtres accessibles et de faire effectuer un entretien approfondi de thermopompe murale lorsque l’état de l’évaporateur et de la turbine le justifie.

Dans les logements avec animaux, les cuisines ouvertes et les installations utilisées intensivement durant l’été et l’hiver, l’encrassement peut apparaître plus rapidement.

Garantie YORK : pourquoi l’enregistrement du système compte

La documentation YORK 2020 distingue deux niveaux de garantie.

La garantie standard mentionnée dans le catalogue est de 7 ans sur le compresseur et 5 ans sur les pièces. Pour une installation résidentielle admissible enregistrée en ligne, YORK indique une extension à 10 ans sur le compresseur et 10 ans sur les pièces. Une protection de main-d’œuvre de 10 ans était également présentée comme une option nécessitant une couverture supplémentaire.

La fiche AirGreen actuelle affiche 10-10-0 ans, avec possibilité d’une garantie supplémentaire.

Ce détail illustre l’importance de faire enregistrer correctement l’équipement et de conserver les informations du système après l’installation. Une garantie prolongée n’est utile que si le propriétaire peut identifier clairement les numéros de modèle et de série et si les conditions d’enregistrement ont été respectées.

Ce que nous apprécions techniquement dans cette YORK Série X 9K

Pour un projet où ses caractéristiques correspondent réellement à la charge thermique, plusieurs éléments sont intéressants :

23 SEER selon le catalogue YORK, une modulation en climatisation de 3 099 à 9 599 BTU/h, une capacité nominale de chauffage supérieure à la capacité nominale de climatisation, une alimentation 208/230 V, une tuyauterie relativement courante de 1/4 – 3/8 po, un niveau sonore intérieur descendant à 29 dB(A) et une unité extérieure de dimensions raisonnables.

Elle possède toutefois aussi des limites à considérer : le réfrigérant est le R-410A, sa limite de fonctionnement en chauffage publiée est de -20 °C, et sa situation ENERGY STAR doit être validée puisque les informations fournies par la fiche actuelle et le catalogue 2020 ne concordent pas entièrement.

C’est précisément le genre de produit pour lequel une comparaison technique sérieuse vaut davantage qu’un simple classement basé sur le nombre de BTU.

Faire installer la YORK Série X 9 000 BTU par AirGreen

Pour une installation de mini-split YORK à Montréal, Laval, Longueuil, sur la Rive Nord, la Rive Sud ou en Montérégie, nous pouvons vérifier la capacité nécessaire, l’emplacement de la tête murale, la compatibilité de la tuyauterie existante, le parcours du drain, les besoins électriques et le positionnement de l’unité extérieure.

Chez AirGreen Thermopompes, Climatisation & Chauffage, notre objectif est que le système choisi corresponde au bâtiment réel et non seulement aux chiffres de la fiche produit. Contactez-nous pour obtenir une estimation, comparer la Série X à d’autres thermopompes murales ou planifier votre projet CVAC résidentiel ou commercial.
