Un système central unique pour toute la maison, et pourtant une température différente à chaque étage : c'est la promesse du zonage. Le Trane ComfortLink II ZZONEPNLAC52ZB est le panneau de zonage communicant qui rend cette promesse possible. Il commande des volets motorisés modulants dans les conduits, répartit l'air selon les demandes de chaque zone et surveille la pression statique pour protéger le système.

Le zonage communicant pour un confort égal à chaque étage

Pour qui

Ce panneau s'adresse aux propriétaires de maisons à étages, de grandes résidences ou de maisons avec sous-sol aménagé, où une seule consigne ne suffit pas à rendre toutes les pièces confortables. Il convient aux maisons équipées d'un système Trane ComfortLink II à unité intérieure à vitesse variable, ou d'un équipement 24 V conventionnel relié par le panneau de relais d'interface BAY24VRPAC52DC.

Quatre zones, extensibles à huit

Le ZZONEPNLAC52ZB gère quatre zones. Avec le panneau d'expansion ZZONEEXPAC52ZA, le système passe à huit zones. Une maison typique peut ainsi séparer le sous-sol, le rez-de-chaussée, l'étage des chambres et une pièce particulière, comme un bureau à domicile ou une chambre au-dessus du garage.

Des volets modulants, et non tout ou rien

Le panneau commande des volets 24 V à ouverture et fermeture motorisées modulants, jusqu'à quatre volets de 1,5 VA par zone. Contrairement aux volets tout ou rien, les volets modulants peuvent s'ouvrir partiellement, ce qui permet de doser l'air livré à chaque zone. Le panneau détecte automatiquement les volets installés et établit automatiquement le débit d'air maximal (CFM) par zone, ce qui évite d'envoyer trop d'air dans une petite zone et réduit le bruit dans les grilles. Le temps de course du moteur des volets se règle de 15 à 60 secondes.

Protection du système

Quand une seule petite zone demande de l'air, la pression peut augmenter dans les conduits. Le panneau est fourni avec un capteur de température d'air soufflé et un transducteur de pression statique avec boîtier et sondes d'alimentation et de retour. Ces capteurs permettent au système de surveiller les conditions réelles dans les conduits et d'ajuster le fonctionnement en conséquence.

Commandes et capteurs compatibles

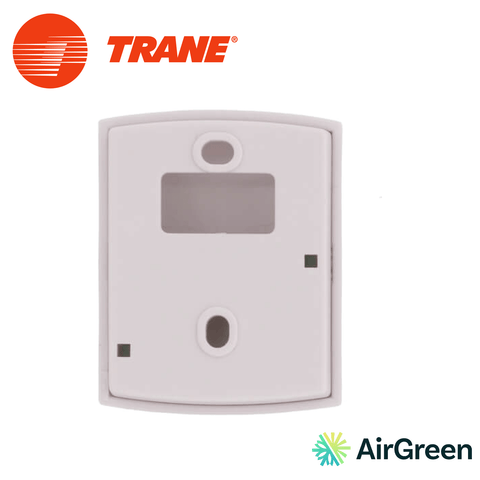

Le panneau fonctionne avec les commandes Trane XL1050 et XL950. Chaque zone peut être équipée d'un capteur de zone XL1040 ou TZONE940, avec écran, ou d'un capteur intérieur câblé ZZSENSAL0400AA. Les capteurs de zone se raccordent en 2 ou 3 fils selon le modèle.

Installation et service facilités

Un écran ACL rétroéclairé sur le panneau sert à la configuration et au service. Les borniers basse tension amovibles simplifient le raccordement. Le panneau requiert une alimentation 24 V c.a. fournie sur place, de 1,4 A. Il fonctionne de -40 à 150 °F, de 5 à 95 % d'humidité relative sans condensation, et mesure 8,0 po de largeur, 9,3 po de hauteur et 1,9 po de profondeur.

Le zonage pendant l'hiver québécois

En hiver, l'air chaud monte et l'étage des chambres a tendance à surchauffer pendant que le sous-sol reste frais. Le zonage corrige ce déséquilibre en envoyant plus d'air là où il en manque. Il permet aussi de réduire le chauffage des zones inoccupées, comme les chambres pendant la journée ou un sous-sol peu utilisé, au lieu de chauffer toute la maison au même niveau.

Au quotidien

Une fois le zonage en place, vous réglez chaque zone depuis son capteur avec écran ou depuis la commande principale, comme vous le feriez avec un thermostat ordinaire. Le panneau, installé près de l'unité intérieure, travaille en arrière-plan : il ouvre et ferme les volets, dose l'air et surveille la pression. Vous n'avez pas à y toucher après la mise en service.

Panneau principal et panneau d'expansion

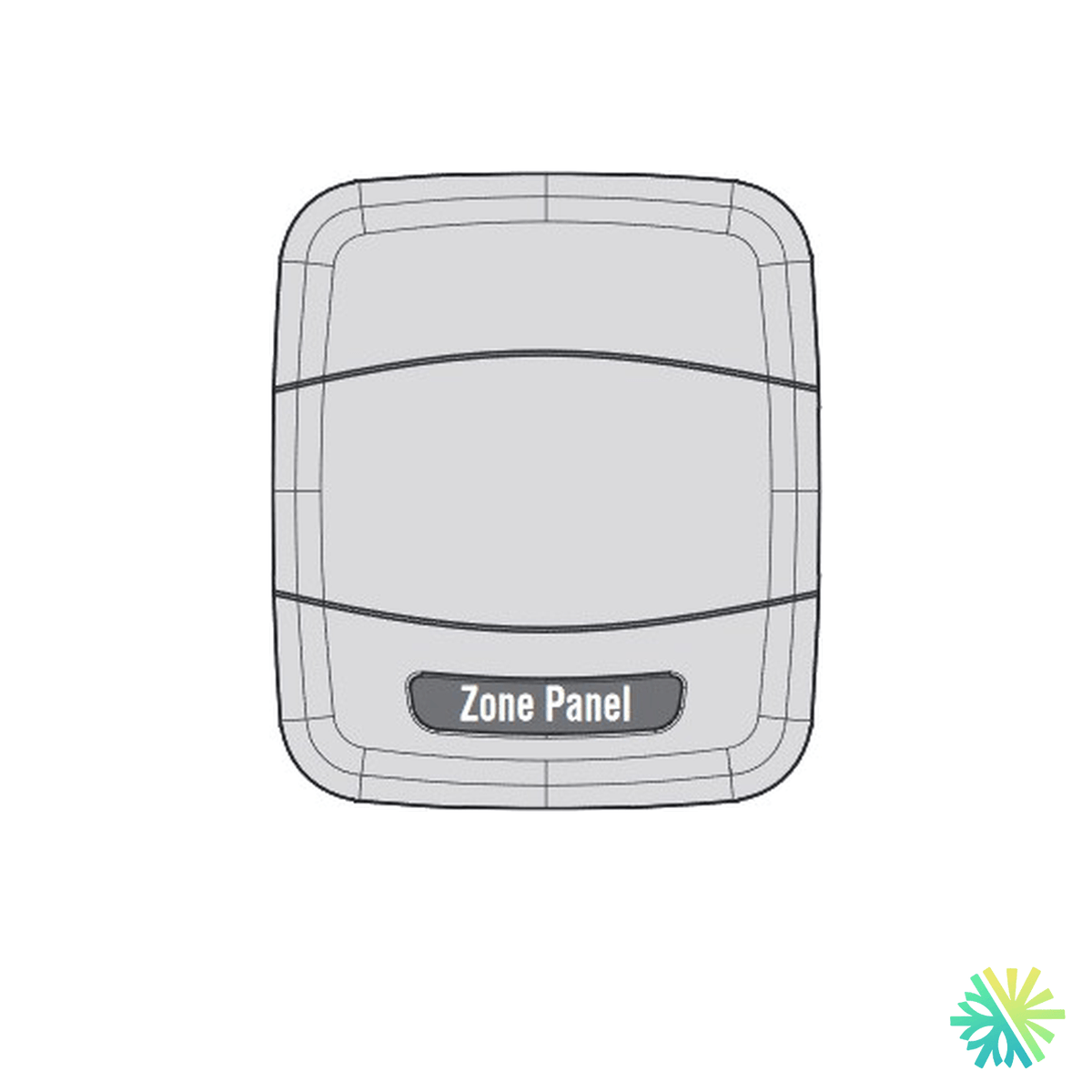

Le ZZONEPNLAC52ZB est le panneau principal : il contient la logique de zonage, l'écran, le capteur d'air soufflé et le transducteur de pression. Le ZZONEEXPAC52ZA ne fonctionne qu'avec lui et ajoute quatre zones supplémentaires. Pour une maison de quatre zones ou moins, le panneau principal suffit.

Caractéristiques techniques

• Panneau de zonage communicant, 4 zones (extensible à 8 avec ZZONEEXPAC52ZA)

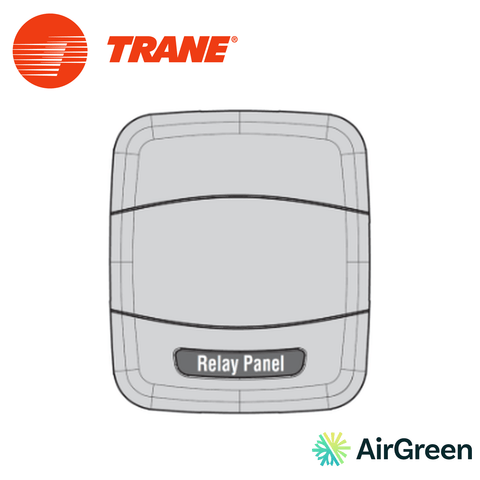

• Systèmes : zonage Trane ComfortLink II avec unité intérieure à vitesse variable (systèmes 24 V par le panneau de relais BAY24VRPAC52DC)
• Commande des volets 24 V à ouverture et fermeture motorisées modulants, jusqu'à quatre volets de 1,5 VA par zone
• Détection automatique des volets installés
• Réglage automatique du débit d'air maximal (CFM) par zone
• Temps de course des volets réglable de 15 à 60 s
• Inclus : capteur d'air soufflé, transducteur de pression statique avec boîtier, sondes de pression d'alimentation et de retour
• Écran ACL rétroéclairé pour la configuration et le service
• Borniers basse tension amovibles
• Communicant avec capteurs de zone à 2 et 3 fils
• Compatible : commandes XL1050 et XL950 ; capteurs de zone XL1040/TZONE940 et ZZSENSAL0400AA
• Alimentation : 24 V c.a. fourni sur place, 1,4 A
• Plage de fonctionnement : -40 à 150 °F, 5 à 95 % HR sans condensation
• Dimensions : 8,0 po L x 9,3 po H x 1,9 po P

Un projet de zonage mené par AirGreen

L'étude

Nos techniciens analysent la maison, le réseau de conduits et l'équipement en place. Ils déterminent le découpage des zones, l'emplacement des volets et des capteurs, et vérifient que les conduits peuvent recevoir les volets aux bons endroits. Cette étape conditionne le résultat.

L'installation

Les volets sont posés dans les conduits, le panneau est installé près de l'unité intérieure avec son alimentation 24 V, et le capteur d'air soufflé ainsi que le transducteur de pression statique sont mis en place. Les capteurs de zone et la commande principale sont raccordés, puis chaque zone est configurée et testée à l'aide de l'écran du panneau.

Entretien

Remplacez le filtre régulièrement : un filtre encrassé fait augmenter la pression statique. Faites vérifier le fonctionnement des volets lors de l'entretien annuel du système.

Pourquoi AirGreen

AirGreen Inc. est une entreprise familiale de CVAC établie à Montréal depuis plus de 15 ans, titulaire d'une licence RBQ, avec une salle d'exposition à Boucherville. Nous concevons et installons des systèmes centraux et des solutions de zonage avec le souci d'un confort uniforme dans toute la maison.

Pour l'achat et l'installation professionnelle du panneau de zonage Trane ComfortLink II ZZONEPNLAC52ZB, communiquez avec AirGreen. Nous servons Montréal, Laval, Longueuil, la Rive-Nord et la Rive-Sud.
