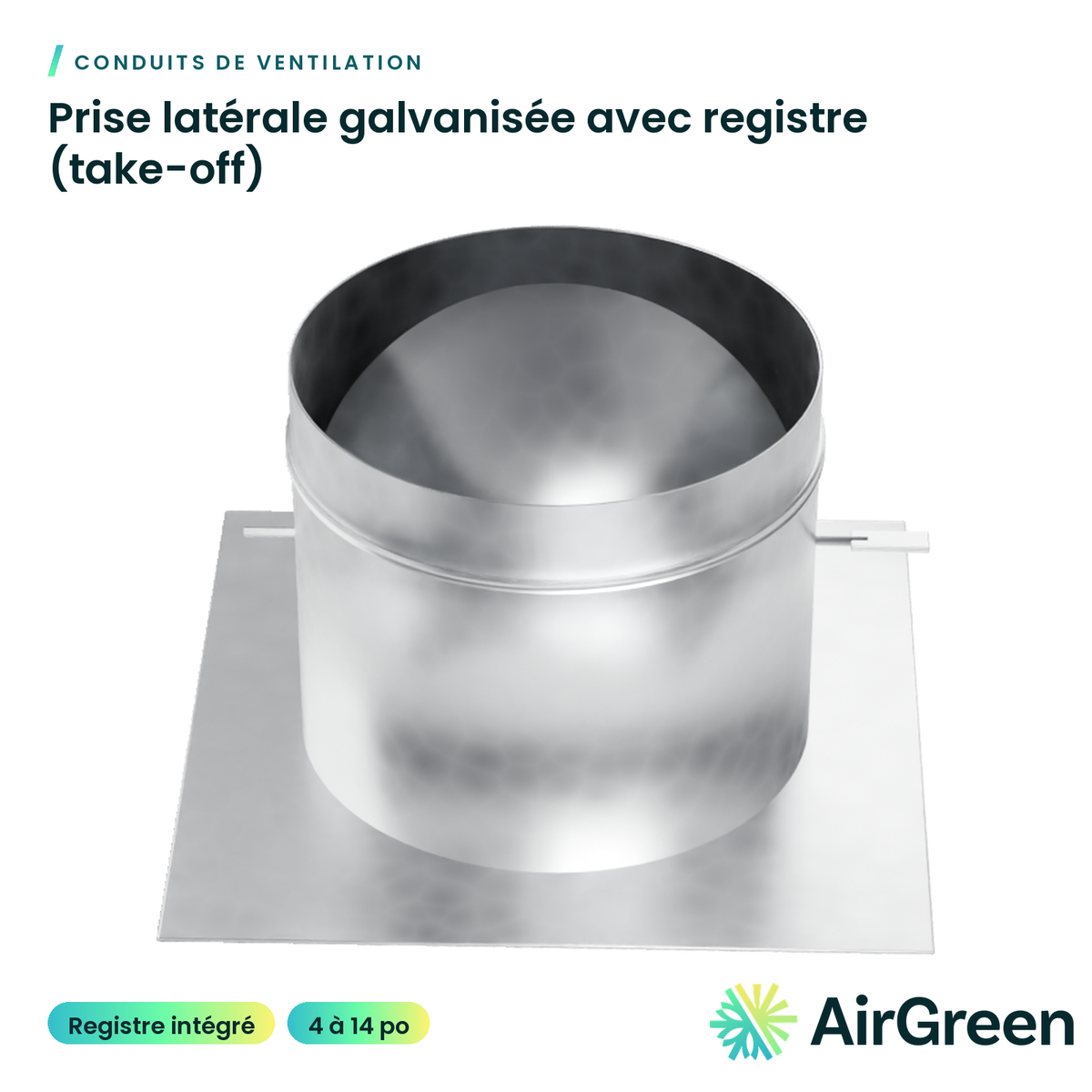

Prise latérale galvanisée avec registre (take-off)
La prise de branche qui intègre son propre registre, réglable par une tige dès le départ du conduit.
Code AirGreenAG-VC-00601
514 316-2973 · sales@airgreen.ca
Fiche rapide

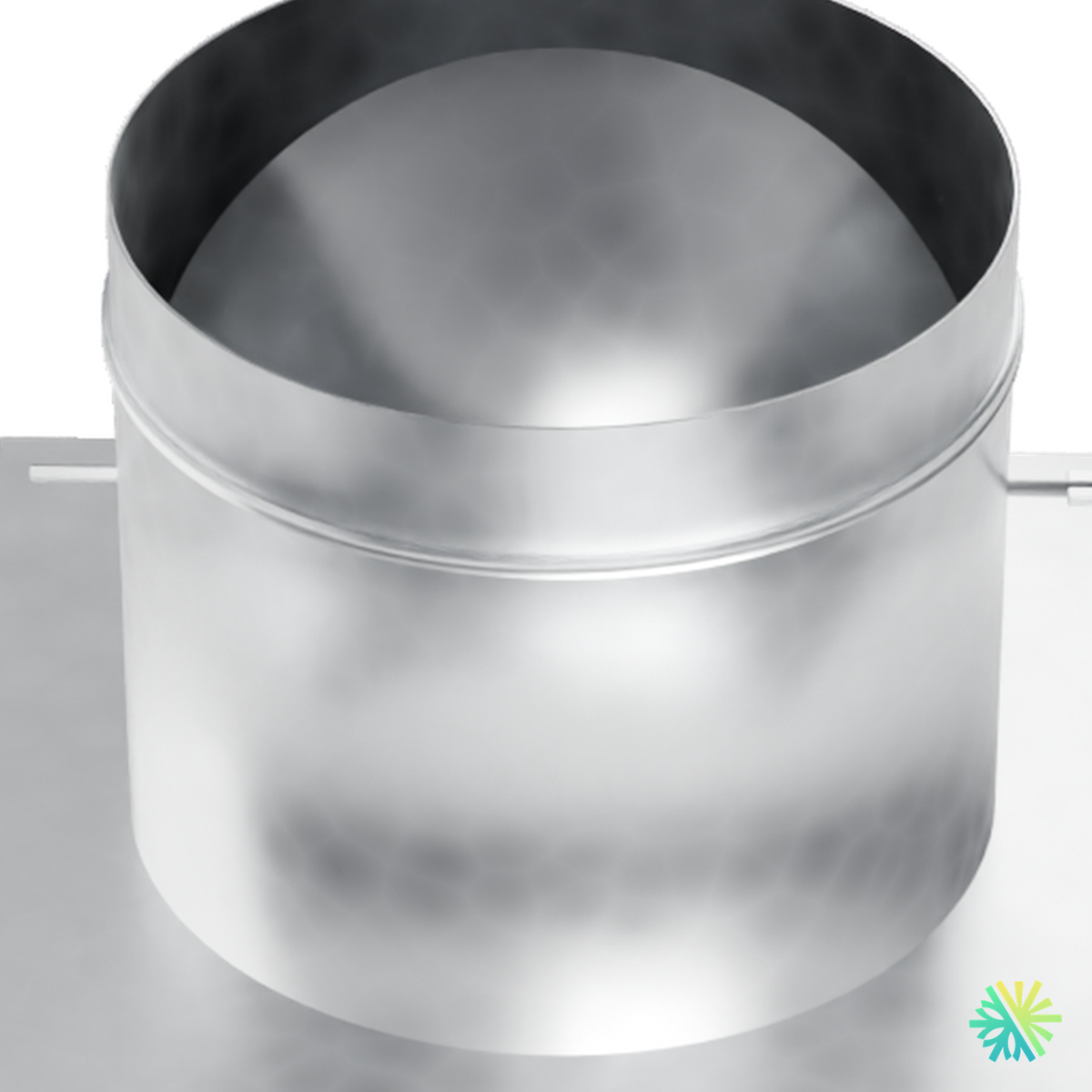

La prise latérale galvanisée avec registre fait partir une branche ronde du côté d’un conduit principal ou d’un plénum, comme une prise ordinaire, mais avec un registre intégré. Une tige qui dépasse du raccord permet de régler la lame et donc l’air envoyé dans la branche.
Le confort pièce par pièce commence au départ de la branche
Dans un système à air pulsé, les pièces proches de l’appareil reçoivent souvent trop d’air et les pièces éloignées pas assez. L’équilibrage consiste à freiner un peu les branches favorisées pour redonner de l’air aux autres. Avec le registre dans la prise, ce réglage se fait au conduit principal, sans registre séparé sur chaque branche.
Sept diamètres
Offerte en 4, 5, 6, 8, 10, 12 et 14 po. Le format est le diamètre de la branche ronde à raccorder.
Conseils de pose et de réglage
- Placez la prise pour que la tige reste accessible après la finition du plafond, ou prévoyez une trappe.
- Vissez la prise au conduit principal et scellez le pourtour au mastic ou au ruban d’aluminium.
- Réglez les registres système en marche, par petites étapes, en commençant par les pièces les plus proches de l’appareil.
- Marquez la position finale de chaque tige.
Un réglage revu entre l’hiver et l’été aide souvent : l’air chaud et l’air frais ne se répartissent pas de la même façon dans une maison à étages.
Installé et équilibré par AirGreen dans le Grand Montréal
Nous posons les prises et équilibrons les réseaux d’air pulsé à Montréal, Laval, Longueuil, sur la Rive-Sud et sur la Rive-Nord. Licence RBQ 5645-9605-01, sous-catégorie 15.8 Ventilation. Pour la disponibilité ou une soumission, appelez-nous au 514 316-2973 ou écrivez à sales@airgreen.ca en précisant le diamètre et le nombre de prises.

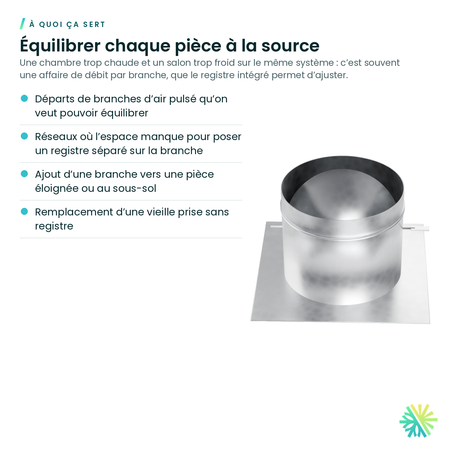

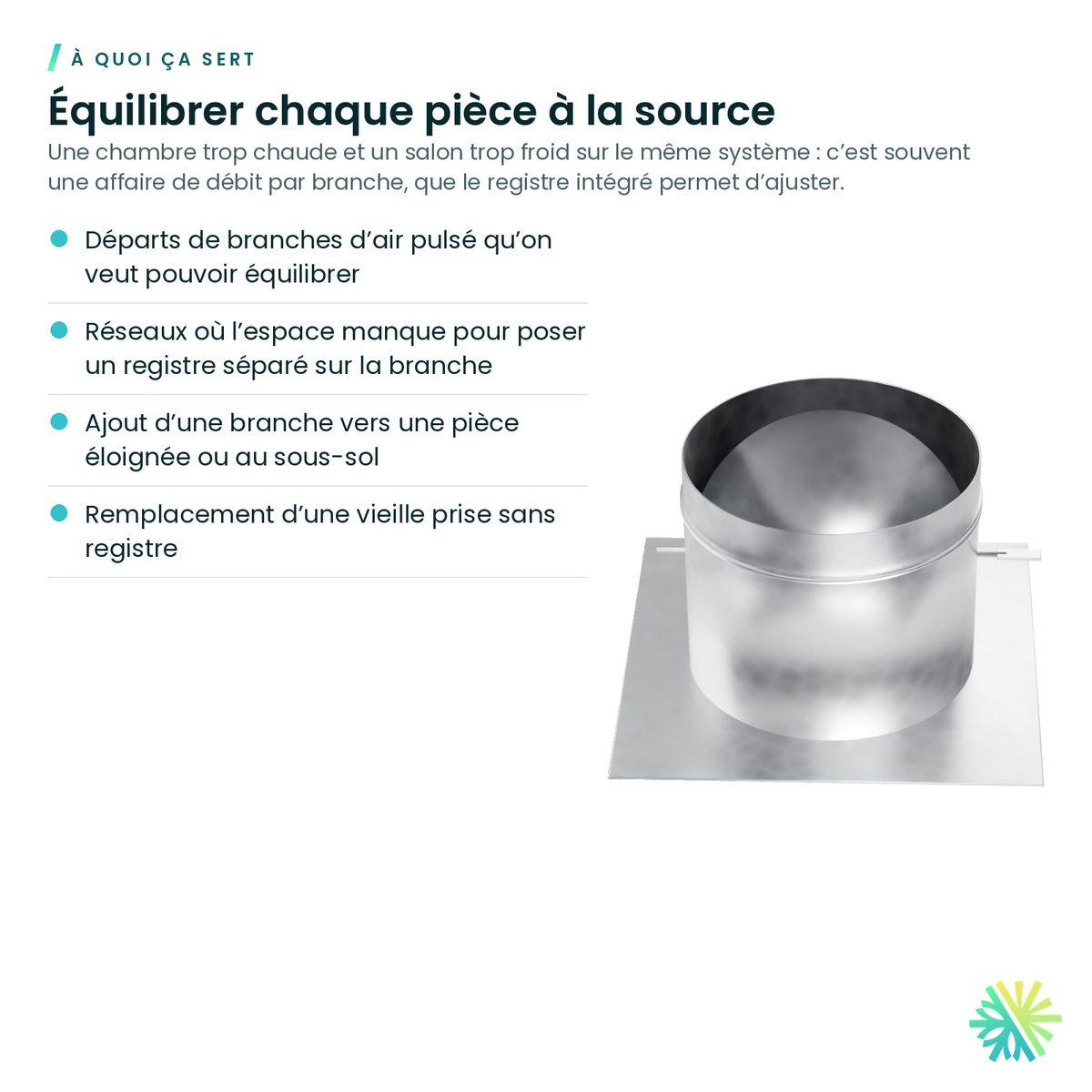

Équilibrer chaque pièce à la source
Une chambre trop chaude et un salon trop froid sur le même système : c’est souvent une affaire de débit par branche, que le registre intégré permet d’ajuster.
- Départs de branches d’air pulsé qu’on veut pouvoir équilibrer
- Réseaux où l’espace manque pour poser un registre séparé sur la branche
- Ajout d’une branche vers une pièce éloignée ou au sous-sol
- Remplacement d’une vieille prise sans registre

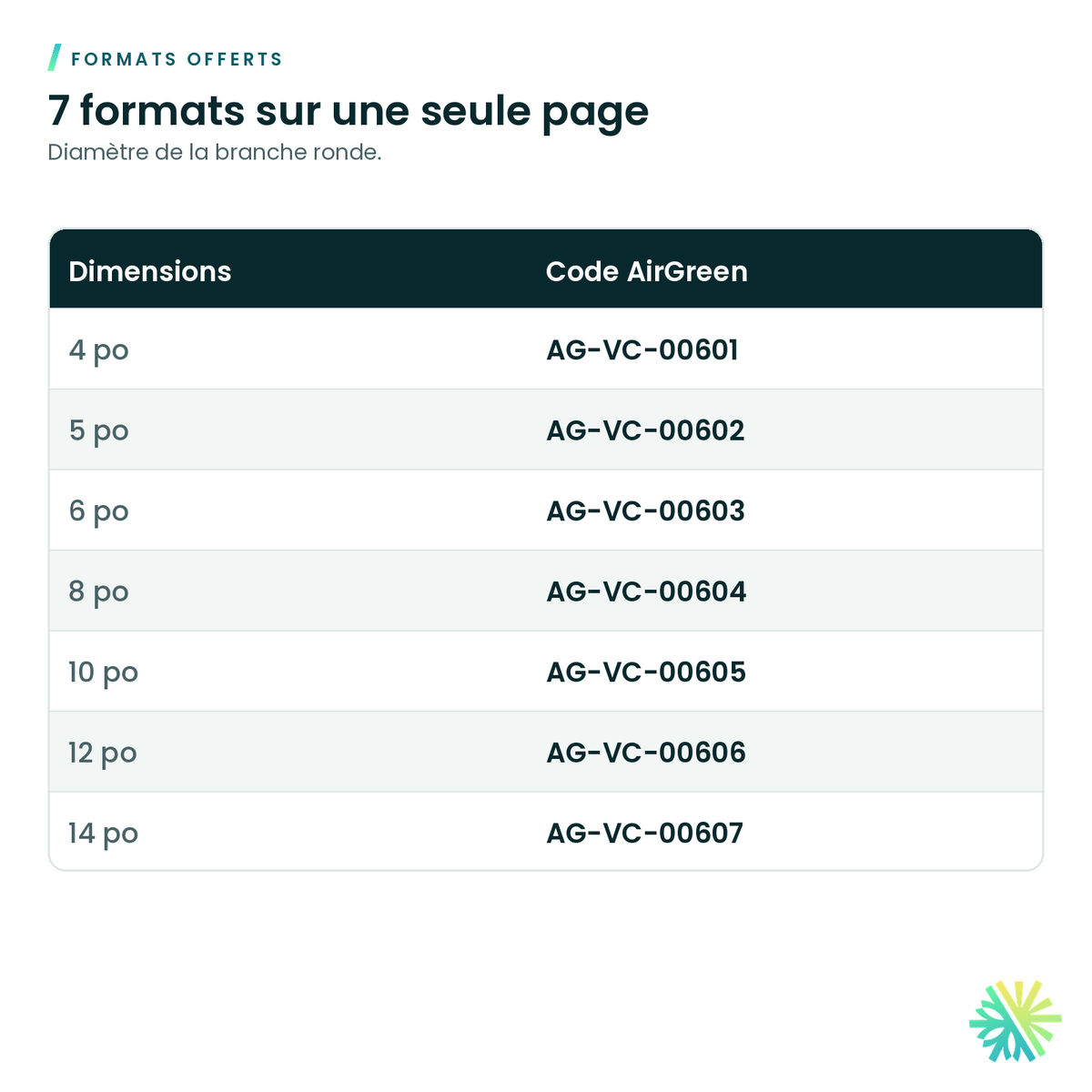

7 formats, une seule page
Chaque format a son propre code AirGreen. Touchez une ligne pour le choisir.
| Dimensions | Code AirGreen |
|---|---|
| 4 po | AG-VC-00601 |
| 5 po | AG-VC-00602 |
| 6 po | AG-VC-00603 |
| 8 po | AG-VC-00604 |
| 10 po | AG-VC-00605 |
| 12 po | AG-VC-00606 |
| 14 po | AG-VC-00607 |
Diamètre de la branche ronde.

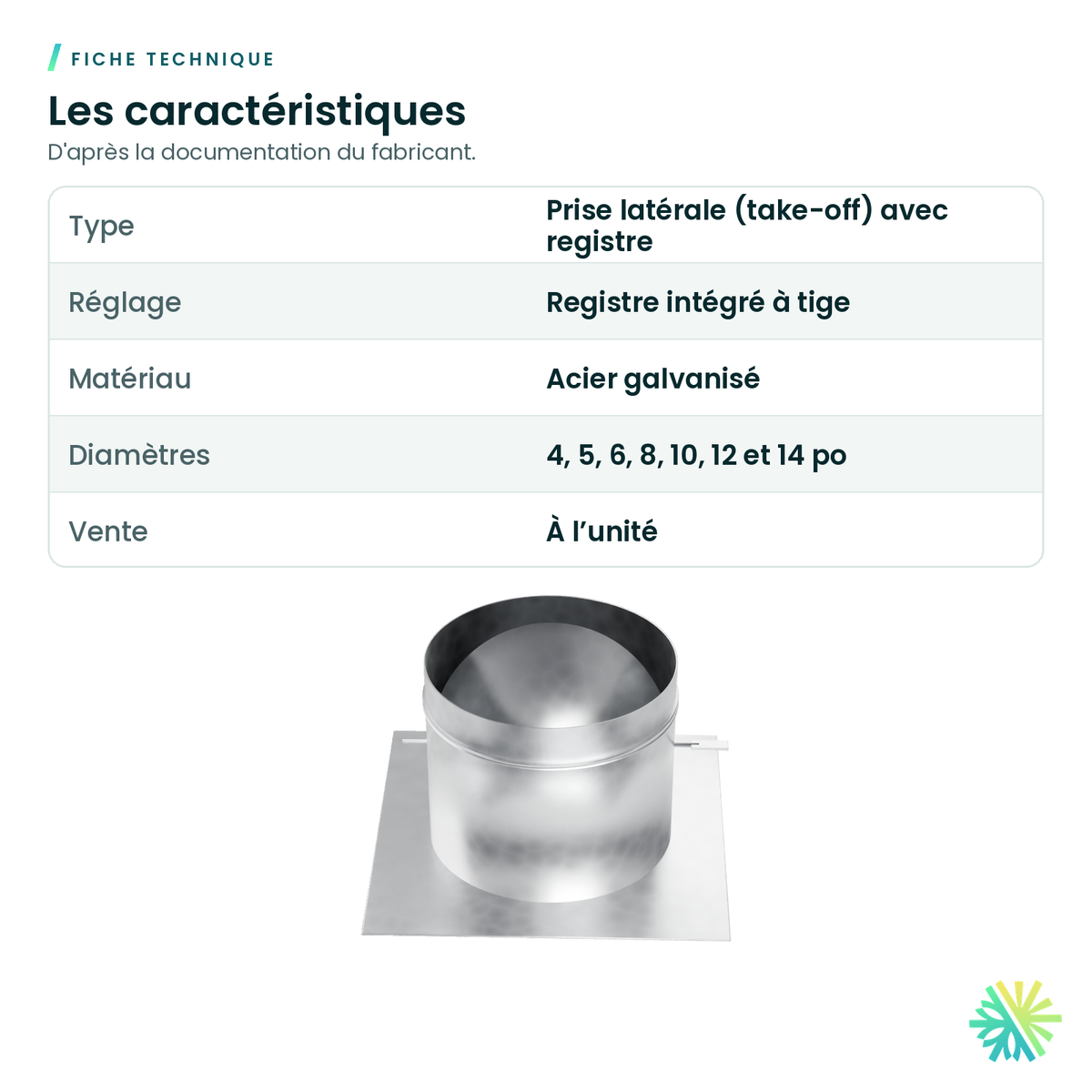

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.

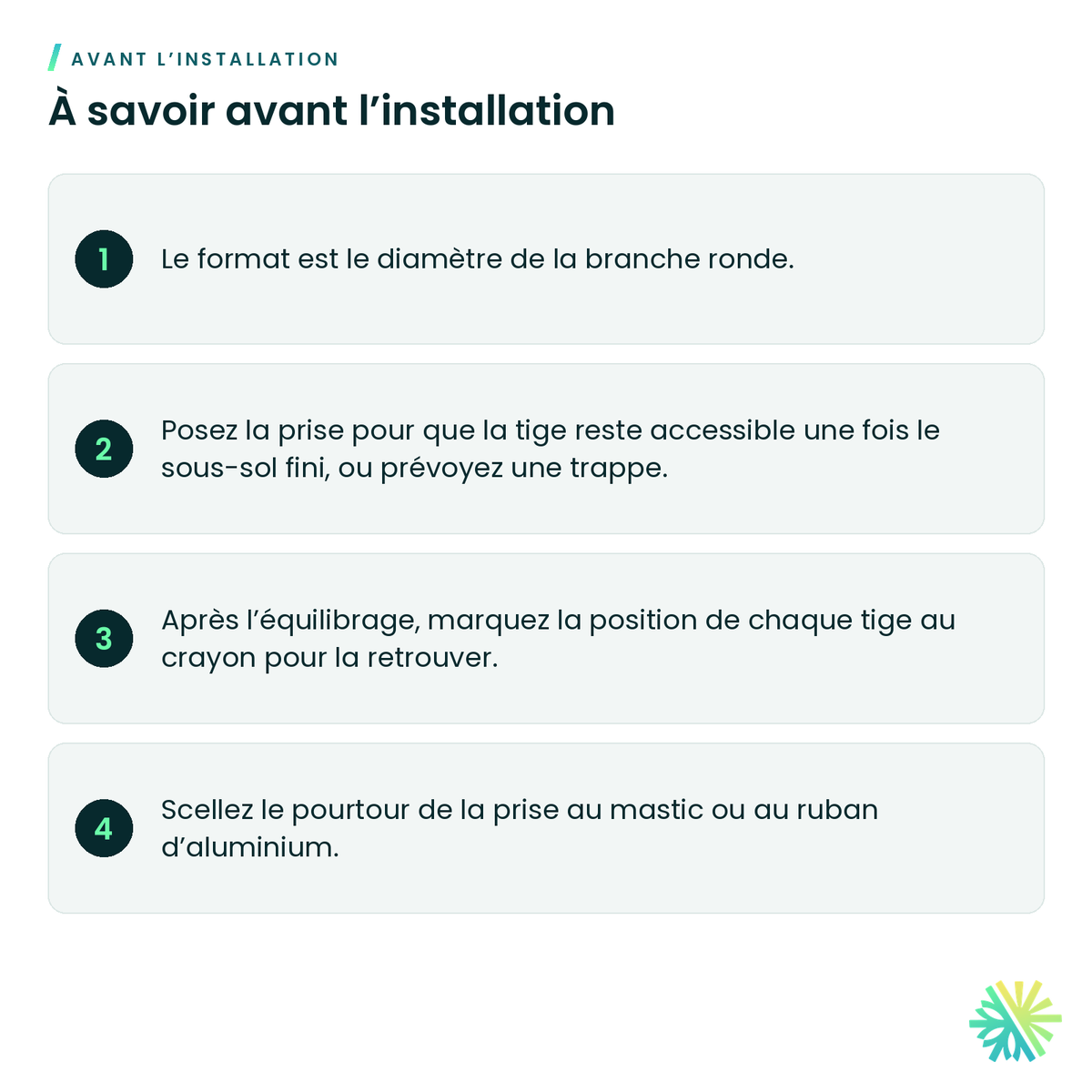

À savoir avant l’installation
- Le format est le diamètre de la branche ronde.
- Posez la prise pour que la tige reste accessible une fois le sous-sol fini, ou prévoyez une trappe.
- Après l’équilibrage, marquez la position de chaque tige au crayon pour la retrouver.
- Scellez le pourtour de la prise au mastic ou au ruban d’aluminium.
Vous aurez peut-être aussi besoin de
Prise latérale galvanisée (take-off)
Registre rond galvanisé (clé de débit)
Tuyau rond galvanisé – longueur de 60 po
Coude rond galvanisé orientable à 90°
Sortie angulaire galvanisée (boot)
Bouchon rond galvanisé
Clavettes pour conduit galvanisé (C et S)
Conduit ovale galvanisé – longueur de 60 poConduits de ventilationTout voir
Questions fréquentes
À quoi sert le registre d’une prise ?
À régler la quantité d’air envoyée dans la branche. En fermant un peu les branches des pièces trop chaudes, on renvoie de l’air vers celles qui en manquent.
Comment régler le registre ?
En tournant la tige qui dépasse du raccord. Faites les réglages par petites étapes, système en marche, en vérifiant le confort de chaque pièce.
Quelle différence avec la prise latérale simple ?
Elle a le même rôle, avec un registre intégré en plus. La version simple demande un registre séparé si on veut régler la branche.
Pouvez-vous équilibrer mon système ?
Oui. Nous posons les prises et équilibrons les débits pièce par pièce lors de nos installations d’air pulsé dans le Grand Montréal.
Un réseau d’air pulsé bien équilibré
Dites-nous le format et la quantité : nous confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 7 octobre 2026.
