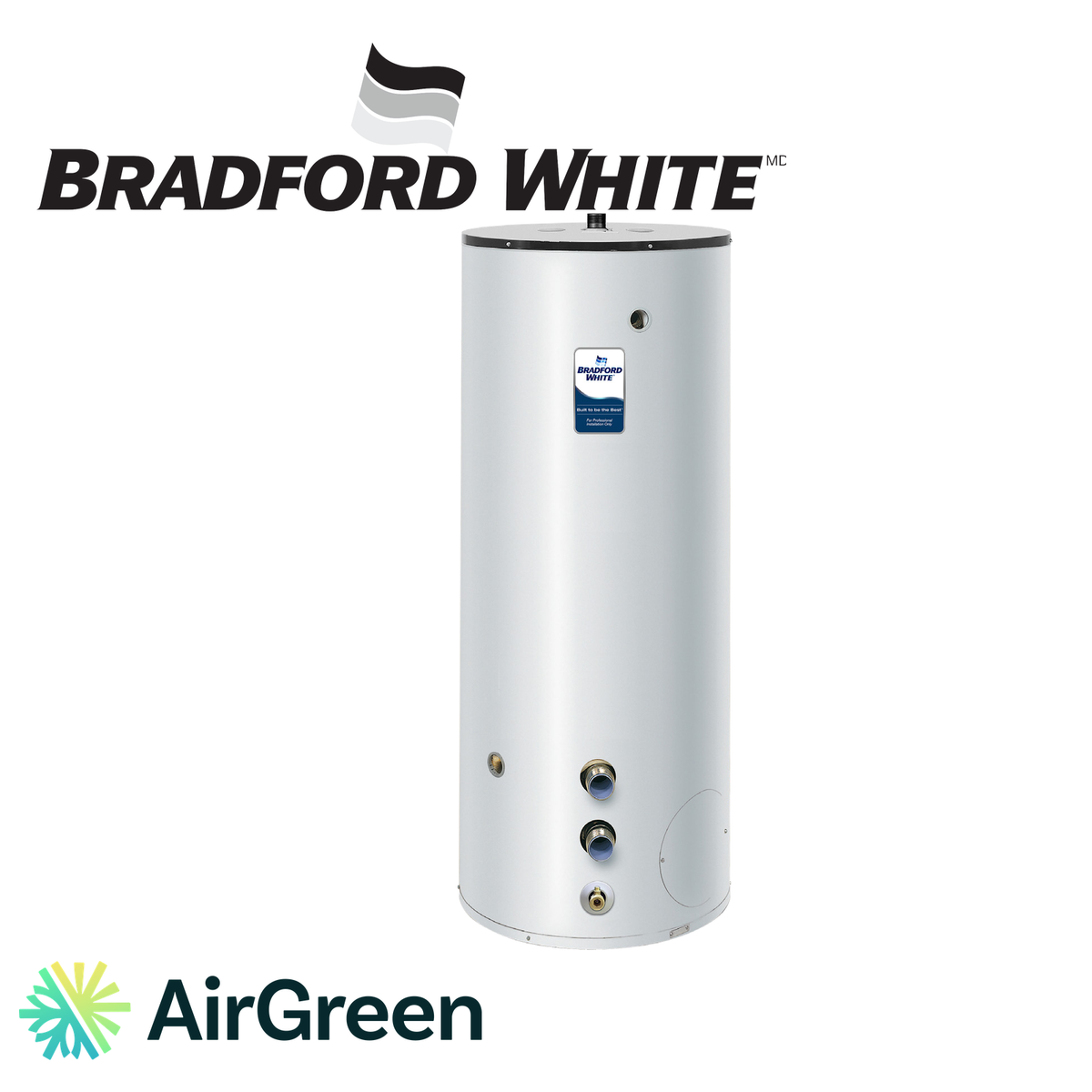

Réservoir de Stockage d'Eau Chaude BRADFORD WHITE M3ST200R5A (200 gallons) | Montréal, Laval, Longueuil, Rive Sud & Rive Nord
Un réservoir de 200 gallons US en configuration ASME pour les bâtiments qui consomment beaucoup d’eau chaude
Certains bâtiments ne peuvent pas se permettre de manquer d’eau chaude, même quelques minutes. Une résidence pour aînés à l’heure des soins du matin, un centre sportif dont les douches se remplissent après chaque match, une buanderie commerciale ou un hôtel en pleine saison. Pour ces usages, le réservoir de stockage d’eau chaude Bradford White M3ST200R5A offre une réserve de 200 gallons US (167 gallons impériaux, soit 751 L) et inclut la configuration ASME. AirGreen l’installe dans les bâtiments commerciaux et institutionnels de Montréal, de Laval, de Longueuil, de la Rive-Sud et de la Rive-Nord.
Comme tout réservoir de stockage, le M3ST200R5A ne chauffe pas l’eau. Il conserve l’eau produite par des chauffe-eau électriques commerciaux ou par une chaudière électrique, et la rend disponible au moment où la demande dépasse ce que ces appareils produisent à l’instant.
Ce que la configuration ASME change
Le code de l’American Society of Mechanical Engineers (ASME) encadre la conception et la fabrication des réservoirs sous pression. Dans la série de réservoirs de stockage de Bradford White, la fabrication ASME est offerte en option, et le M3ST200R5A est justement la version qui l’inclut. Dans plusieurs projets, l’ingénieur, l’assureur ou le gestionnaire de l’immeuble exige un réservoir conforme à ce code au-delà d’un certain volume; choisir d’emblée la version ASME évite de refaire la commande à la dernière minute. Nous validons cette exigence avec vous dès l’évaluation.

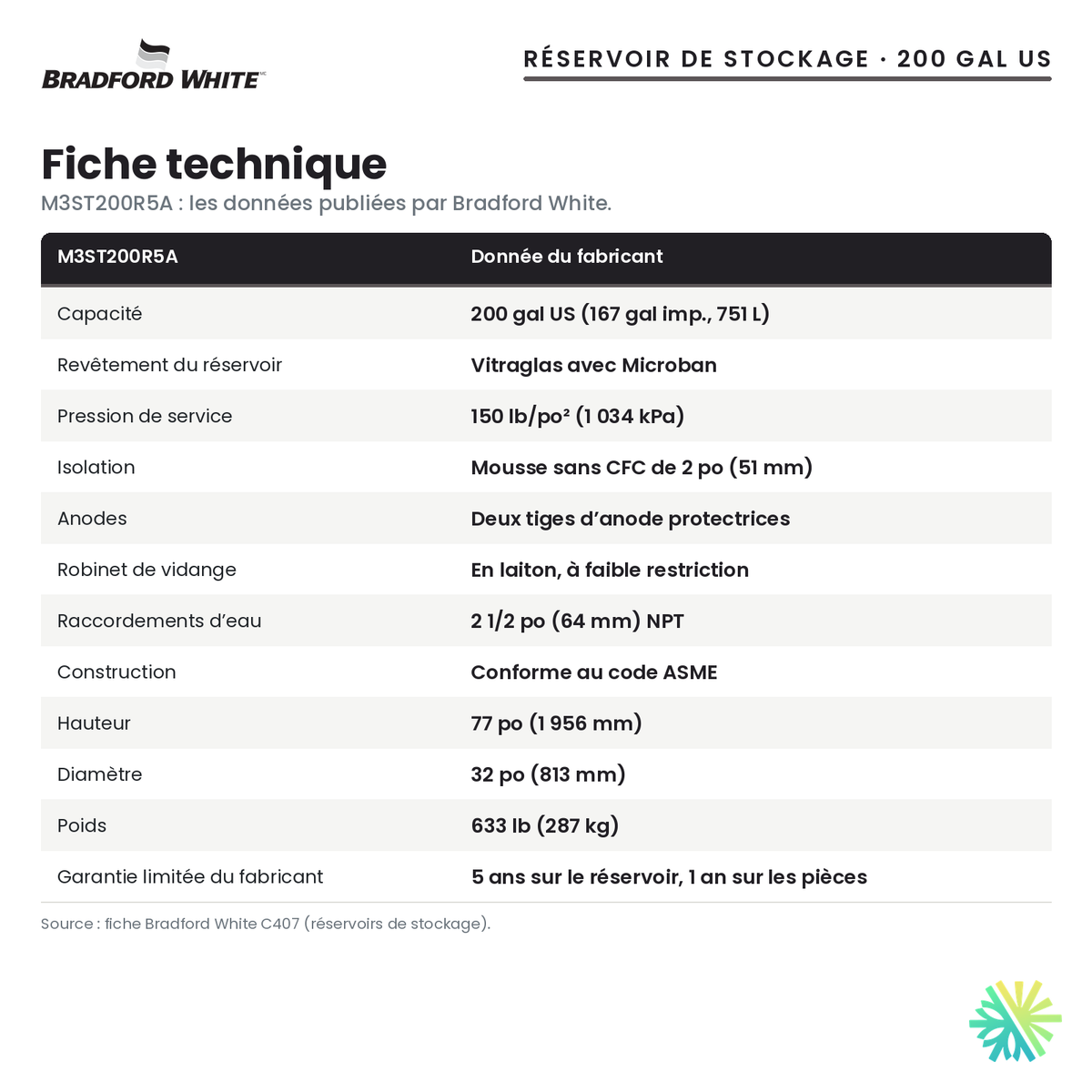

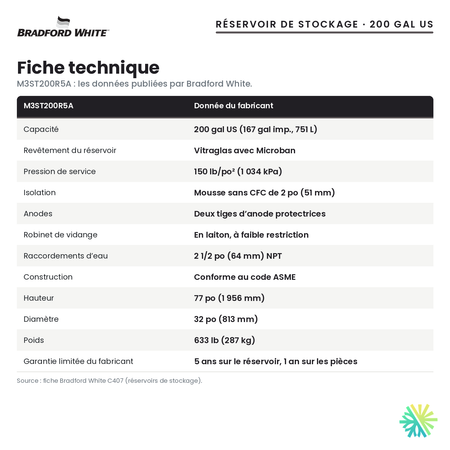

Les données du fabricant
- Capacité : 200 gallons US / 167 gallons impériaux / 751 L
- Construction : configuration ASME incluse
- Pression de service : 150 lb/po² (1 034 kPa)
- Raccordements d’eau : 2 1/2 po (64 mm) NPT
- Revêtement intérieur : Vitraglas avec Microban
- Isolation : mousse sans CFC de 2 po (51 mm) sur les côtés et le dessus
- Protection : deux tiges d’anode
- Robinet de vidange : laiton, faible restriction, design anti-vandalisme
- Dimensions : hauteur de 77 po (1 956 mm), diamètre de 32 po (813 mm)
- Poids : 633 lb (287 kg)
- Norme : satisfait ou dépasse la norme ASHRAE 90,1b
Les bâtiments pour lesquels ce volume a du sens
Une réserve de 200 gallons US se justifie lorsque la demande arrive par vagues très marquées. Dans une résidence pour aînés, les bains et les soins se concentrent en matinée. Dans un aréna ou un centre de conditionnement physique, toutes les douches fonctionnent en même temps pendant vingt minutes, puis plus rien. Une buanderie commerciale remplit plusieurs laveuses d’un coup. Un petit hôtel ou une auberge voit ses clients se doucher à la même heure avant le départ.
Dans un immeuble résidentiel de taille moyenne, ce volume est parfois plus grand que nécessaire; un réservoir plus petit de la même série peut suffire. C’est l’analyse de vos pointes qui décide, pas la taille du bâtiment.
Un volume qui change la conception du système
Avec un grand stockage, la production d’eau chaude peut être répartie sur de longues heures plutôt que concentrée au moment de la pointe. En pratique, cela permet souvent d’utiliser des chauffe-eau électriques ou une chaudière électrique de puissance raisonnable par rapport à l’entrée électrique du bâtiment, tout en livrant la pointe sans chute de température. Une pompe de circulation, commandée par un thermostat sur le réservoir, assure l’échange entre les appareils de chauffage et la réserve. Un mitigeur thermostatique à la sortie permet de garder l’eau stockée chaude tout en livrant une température sécuritaire aux douches et aux lavabos.
Planifier la livraison d’un réservoir de 633 lb
Le M3ST200R5A pèse 633 lb à vide. Une fois rempli, la charge sur le plancher devient considérable, et la dalle doit pouvoir la supporter. Son diamètre de 32 po ne passe pas par toutes les portes, et sa hauteur de 77 po demande de vérifier la hauteur libre sous les tuyaux et les conduits de la salle mécanique. Nous planifions le trajet de livraison, l’équipement de manutention et la position finale avant la commande, en tenant compte de l’espace de service autour des raccords et du robinet de vidange.
Construction et protection de la cuve
L’intérieur est revêtu de Vitraglas avec Microban et protégé par deux tiges d’anode. Sur une cuve de cette hauteur, deux anodes répartissent mieux la protection qu’une seule. Une mousse sans CFC de 2 po recouvre les côtés et le dessus, et Bradford White indique que ses réservoirs de stockage satisfont ou dépassent la norme ASHRAE 90,1b.
Raccordements de 2 1/2 po et pression de service
Les raccordements d’eau de 2 1/2 po (64 mm) NPT permettent des débits élevés vers le réseau de distribution du bâtiment. La pression de service est de 150 lb/po² (1 034 kPa). Nous vérifions la pression du réseau, nous installons un réducteur de pression lorsque c’est nécessaire, et nous choisissons une soupape de sûreté adaptée au volume et à la configuration du réservoir. Un réservoir d’expansion thermique dimensionné pour le système complète l’installation.
Entretien d’un grand réservoir
Une visite par année est un minimum pour un réservoir de ce volume : vidange des sédiments par le robinet de laiton à faible restriction, essai de la soupape de sûreté, vérification des raccords et des commandes de la pompe, et inspection des anodes à intervalles réguliers. Dans un bâtiment où l’eau chaude est essentielle, nous planifions ces visites en dehors des heures de pointe.
Garantie du fabricant
Bradford White accorde une garantie limitée de 5 ans sur le réservoir et une garantie limitée de 1 an sur les pièces.
Installation du réservoir Bradford White M3ST200R5A par AirGreen
AirGreen est une entreprise familiale établie à Montréal et active en CVAC depuis plus de quinze ans. Notre licence RBQ 5645-9605-01 couvre la ventilation, la réfrigération et l’électricité. Pour un réservoir de cette taille, notre intervention comprend :
- l’analyse des pointes de consommation et des appareils de chauffage électriques en place;
- la validation de l’exigence ASME et de la capacité portante du plancher;
- la planification de la livraison, de la manutention et du positionnement;
- le retrait des anciens réservoirs ou équipements remplacés;
- les raccordements d’eau en 2 1/2 po, la boucle de circulation et les robinets d’isolement;
- la soupape de sûreté, son tuyau de décharge, le réservoir d’expansion et le mitigeur thermostatique;
- le raccordement électrique de la pompe et de sa commande, la mise en service et un plan d’entretien annuel.
Nous travaillons avec les gestionnaires d’immeubles, les institutions et les commerces de Montréal, de Laval, de Longueuil, de Brossard, de Boucherville, de Saint-Eustache, de Terrebonne, de Mascouche et de toute la Rive-Sud et la Rive-Nord. L’estimation sur place est gratuite, la soumission est écrite et un financement est offert.
Demandez votre soumission gratuite pour le réservoir Bradford White M3ST200R5A. Envoyez-nous les photos de votre salle mécanique et la liste de vos appareils actuels : nous vous revenons avec une configuration complète et chiffrée.
