Serpentin d'Évaporateur ARCOAIRE ENA4X48L24A « N » | 4 Tonnes
Serpentin en N Arcoaire de 4 tonnes au R-410A, sans caisson : il se monte au-dessus ou au-dessous de la fournaise électrique ou de l’unité de traitement d’air.
Numéro de modèleENA4X48L24A
514 316-2973 · sales@airgreen.ca
Fiche rapide
Un serpentin en N de 4 tonnes qui s’adapte au sens de votre système
Un serpentin, deux façons de l’installer
Dans la plupart des maisons, la fournaise électrique ou l’unité de traitement d’air souffle l’air vers le haut : c’est le flux ascendant, et le serpentin se place au-dessus. Quand l’unité loge dans un placard ou à l’étage et que les conduits passent sous le plancher, l’air descend et le serpentin se place au-dessous. L’ENA4X48L24A d’Arcoaire accepte les deux configurations, selon la fiche technique ICP.
C’est un serpentin d’évaporateur en N de 4 tonnes (48 000 BTU/h), au R-410A, livré sans caisson pour être monté dans le plénum. Le détendeur TXV est boulonné en usine et son tube d’égalisation est déjà brasé. Tubes principaux et ailettes sont en aluminium, avec des embouts en cuivre pour le raccordement.
Pour quelles maisons
Ce format vise les grandes maisons unifamiliales climatisées par un seul système central, ainsi que les remplacements d’un serpentin sans caisson de même capacité. Le code de largeur 24 de son numéro de modèle correspond à 24-1/2 po selon la nomenclature ICP, et la largeur de son collet est de 23-1/8 po. Ces deux valeurs nous servent à vérifier qu’il trouvera sa place dans le plénum existant ou dans un plénum à fabriquer.
Le débit d’air, un point à ne pas négliger
Un serpentin de cette taille demande un ventilateur à la hauteur. La fiche ICP indique une plage de 1 400 à 1 800 pi³/min pour ce format, avec une surface frontale de 6,68 pi² et 16 ailettes par pouce. Si le ventilateur ne fournit pas assez d’air, le confort en souffre et le serpentin peut geler. Nous vérifions donc le modèle et les vitesses du ventilateur avant de proposer ce serpentin.
L’installation par AirGreen
L’estimation sur place est gratuite et vous recevez une soumission écrite. Nous relevons le sens du système, les dimensions du plénum, l’état des lignes frigorifiques et le modèle de l’unité extérieure ; la fiche ICP ne précisant pas l’usage avec une thermopompe, nous confirmons aussi ce jumelage au besoin. Le jour des travaux, nos techniciens posent le serpentin, brasent les lignes, raccordent le drain de condensat, font l’essai d’étanchéité et la mise sous vide, puis mettent le système en service.
AirGreen est une entreprise familiale établie à Montréal depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 en ventilation, réfrigération et électricité. Arcoaire accorde une garantie limitée de 5 ans sur les pièces, plus 5 ans additionnels avec un enregistrement fait dans les délais, pour les résidences occupées par leur propriétaire. Ce modèle est offert jusqu’à épuisement des stocks ; vendu seul, il n’est pas admissible à la subvention LogisVert.
Pour votre maison à Montréal, à Laval, à Longueuil, sur la Rive-Nord ou sur la Rive-Sud, demandez une estimation gratuite et renseignez-vous sur le financement.
Au-dessus ou au-dessous de la fournaise
L’ENA4X48L24A se pose dans le plénum d’alimentation : au-dessus de l’unité quand l’air monte (flux ascendant), au-dessous quand il descend (flux descendant). Il se jumelle à une unité extérieure au R-410A de 4 tonnes.
- Fournaise électrique ou unité de traitement d’air en flux ascendant, au sous-sol
- Unité en flux descendant, dans un placard ou à l’étage, avec conduits sous le plancher
- Remplacement d’un serpentin sans caisson de 4 tonnes au R-410A
- Grandes maisons climatisées par un seul système central

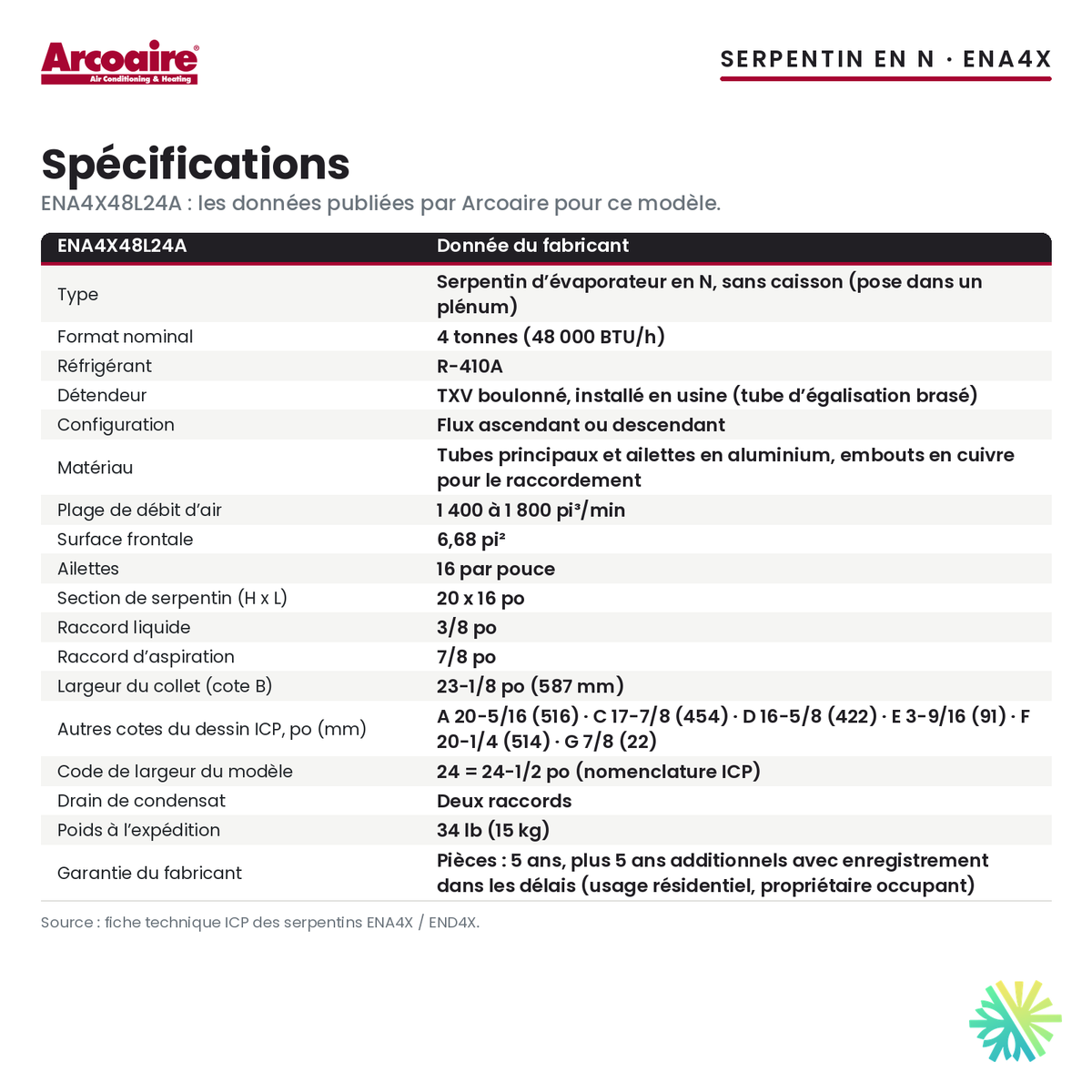

Fiche technique
D’après la documentation du fabricant. Une valeur que le fabricant ne publie pas n’est pas inscrite.
À savoir avant l’installation
- Offert jusqu’à épuisement des stocks.
- Vendu seul : pas admissible à la subvention LogisVert. L’efficacité dépend de l’unité extérieure et de l’unité intérieure jumelées.
- Serpentin sans caisson : il se pose dans un plénum, non inclus, que nous adaptons sur place.
- Le ventilateur doit fournir de 1 400 à 1 800 pi³/min, la plage indiquée pour ce format.
- La fiche ICP ne précise pas l’usage avec une thermopompe : nous confirmons le jumelage avant la commande.
- Raccords de 3/8 po (liquide) et de 7/8 po (aspiration) : nous vérifions les lignes frigorifiques en place.
Documents du fabricant
Explorer la gamme
Serpentins d'évaporateurTout voirMême marque
ARCOAIRETout voir
Questions fréquentes
Quelle est la différence entre flux ascendant et flux descendant ?
En flux ascendant, l’air entre par le bas de l’unité et sort par le haut : le serpentin se place au-dessus. En flux descendant, c’est l’inverse et le serpentin se place au-dessous. ICP indique que ce serpentin convient aux deux.
Le ventilateur de ma fournaise suffira-t-il ?
La fiche ICP donne une plage de 1 400 à 1 800 pi³/min pour ce format. Nous vérifions le modèle et les vitesses de votre ventilateur avant de proposer ce serpentin.
Le serpentin est-il livré avec un plénum ?
Non. C’est un serpentin sans caisson : il se pose dans un plénum que nous adaptons sur place, ou dans celui qui est déjà en place si ses dimensions conviennent.
Fonctionne-t-il avec une thermopompe ?
La fiche technique ICP ne le précise pas pour ce modèle. Nous confirmons le jumelage avec votre unité extérieure avant la commande.
Quelle est la garantie du fabricant ?
Arcoaire offre 5 ans sur les pièces, plus 5 ans additionnels avec un enregistrement fait dans les délais, pour les résidences occupées par leur propriétaire.
Un serpentin en N de 4 tonnes, posé dans le bon sens par AirGreen
Décrivez-nous votre projet : nous validons le dimensionnement, confirmons la disponibilité et vous envoyons une soumission. Ou laissez nos techniciens l’installer pour vous.
Caractéristiques tirées de la documentation du fabricant, vérifiées le 19 octobre 2026.
