Serpentin d'Évaporateur ARCOAIRE ENA4X60L24A « N » | 5 Tonnes

Le serpentin en N de 5 tonnes pour les grands systèmes centraux

À qui il s’adresse

Les grandes maisons unifamiliales et certains plex sont climatisés par un seul système central de forte capacité. Pour ces projets, l’ENA4X60L24A d’Arcoaire offre le plus grand format de la série ENA4X : 5 tonnes (60 000 BTU/h), au R-410A. Il convient aussi aux entrepreneurs qui remplacent un serpentin sans caisson de même capacité ou qui fabriquent un plénum sur mesure autour du serpentin. Dans ces bâtiments, à Laval comme sur la Rive-Sud, la fournaise électrique loge souvent au sous-sol, et le serpentin se monte directement dans le plénum d’alimentation, au-dessus d’elle.

Ce qu’il apporte

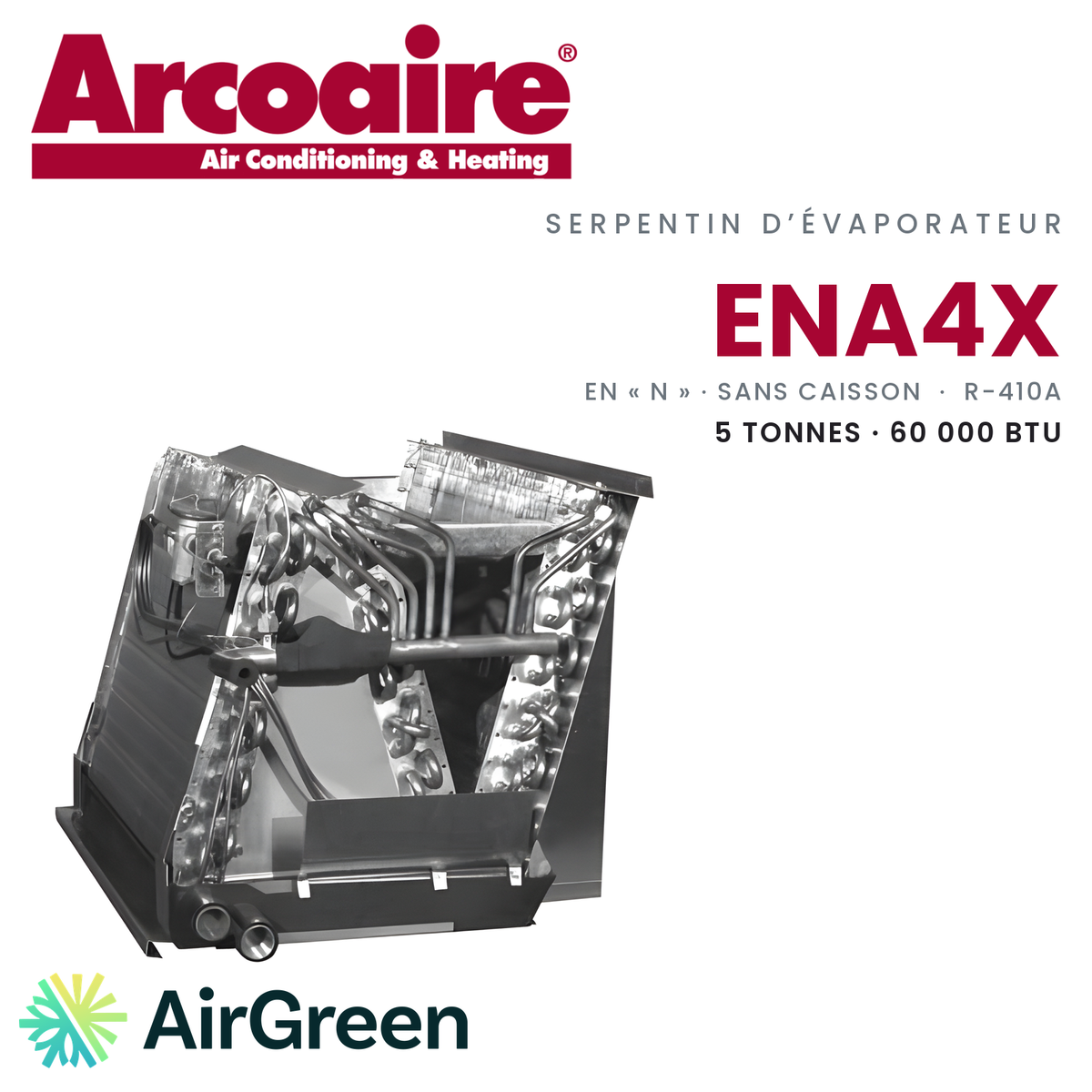

Livré sans caisson, le serpentin se pose dans le plénum d’une fournaise électrique ou d’une unité de traitement d’air, en flux ascendant ou descendant. Son détendeur TXV est boulonné en usine, tube d’égalisation déjà brasé, ce qui réduit le travail au chantier. Les tubes principaux et les ailettes sont en aluminium, avec des embouts en cuivre pour le raccordement des lignes frigorifiques.

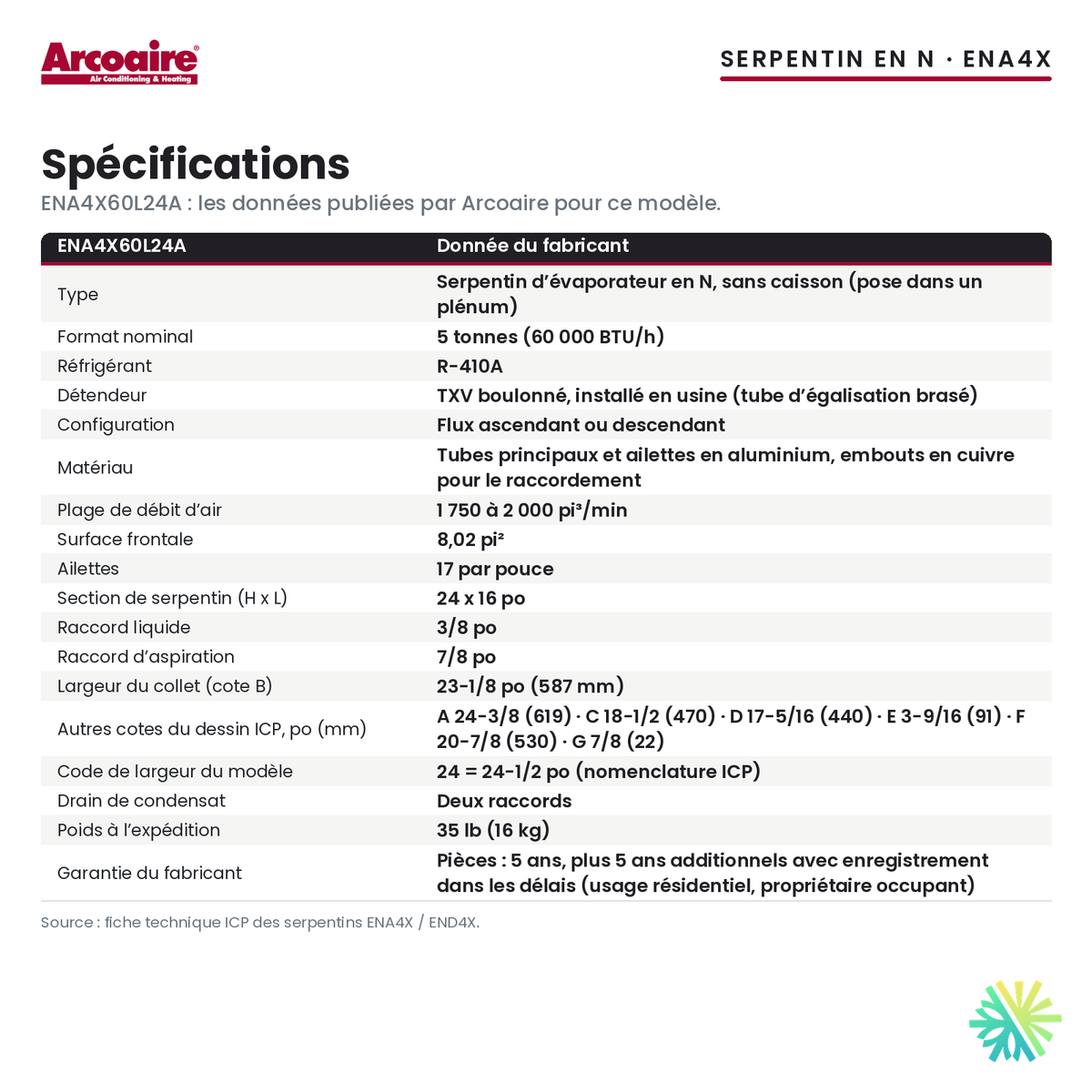

La fiche ICP lui attribue une surface frontale de 8,02 pi², une section de 24 x 16 po et 17 ailettes par pouce. Elle prévoit aussi deux raccords de drain de condensat, un détail utile sur un serpentin qui retire beaucoup d’humidité de l’air pendant les journées chaudes et humides de juillet.

Ce que demande un système de 5 tonnes

Un serpentin de cette capacité ne se pose pas sans regarder le reste du système. Le ventilateur et les conduits doivent pouvoir faire passer de 1 750 à 2 000 pi³/min, la plage indiquée pour ce format. Des conduits trop petits rendent le système bruyant et laissent des pièces mal climatisées. Le parcours du condensat se planifie aussi : drain de plancher à proximité ou pompe de condensat.

La fiche ICP ne précise pas l’usage avec une thermopompe et la profondeur n’est pas clairement identifiée sur le dessin. Nous confirmons donc le jumelage avec l’unité extérieure et nous mesurons le plénum avant toute commande.

L’installation par AirGreen

L’estimation sur place est gratuite et vous recevez une soumission écrite. Le jour des travaux, nos techniciens adaptent le plénum, posent le serpentin, brasent les lignes, raccordent le drain, font l’essai d’étanchéité et la mise sous vide, puis mettent le système en service. AirGreen est une entreprise familiale établie à Montréal depuis plus de quinze ans, titulaire de la licence RBQ 5645-9605-01 en ventilation, réfrigération et électricité.

Arcoaire accorde une garantie limitée de 5 ans sur les pièces, plus 5 ans additionnels avec un enregistrement dans les délais, pour les résidences occupées par leur propriétaire. Ce modèle est offert jusqu’à épuisement des stocks et, vendu seul, il n’est pas admissible à la subvention LogisVert.

Demandez votre estimation gratuite à Montréal, à Laval, à Longueuil, sur la Rive-Sud ou sur la Rive-Nord ; le financement est offert.
