Thermopompe Centrale ADD-ON ARCOAIRE H4H7T ION 2 stages | 5 Tonnes - 60000 BTU (Serpentin EVD4X 24,5 po) - R410A

Deux étages de compresseur et une fournaise électrique pour partager l'hiver d'une grande maison

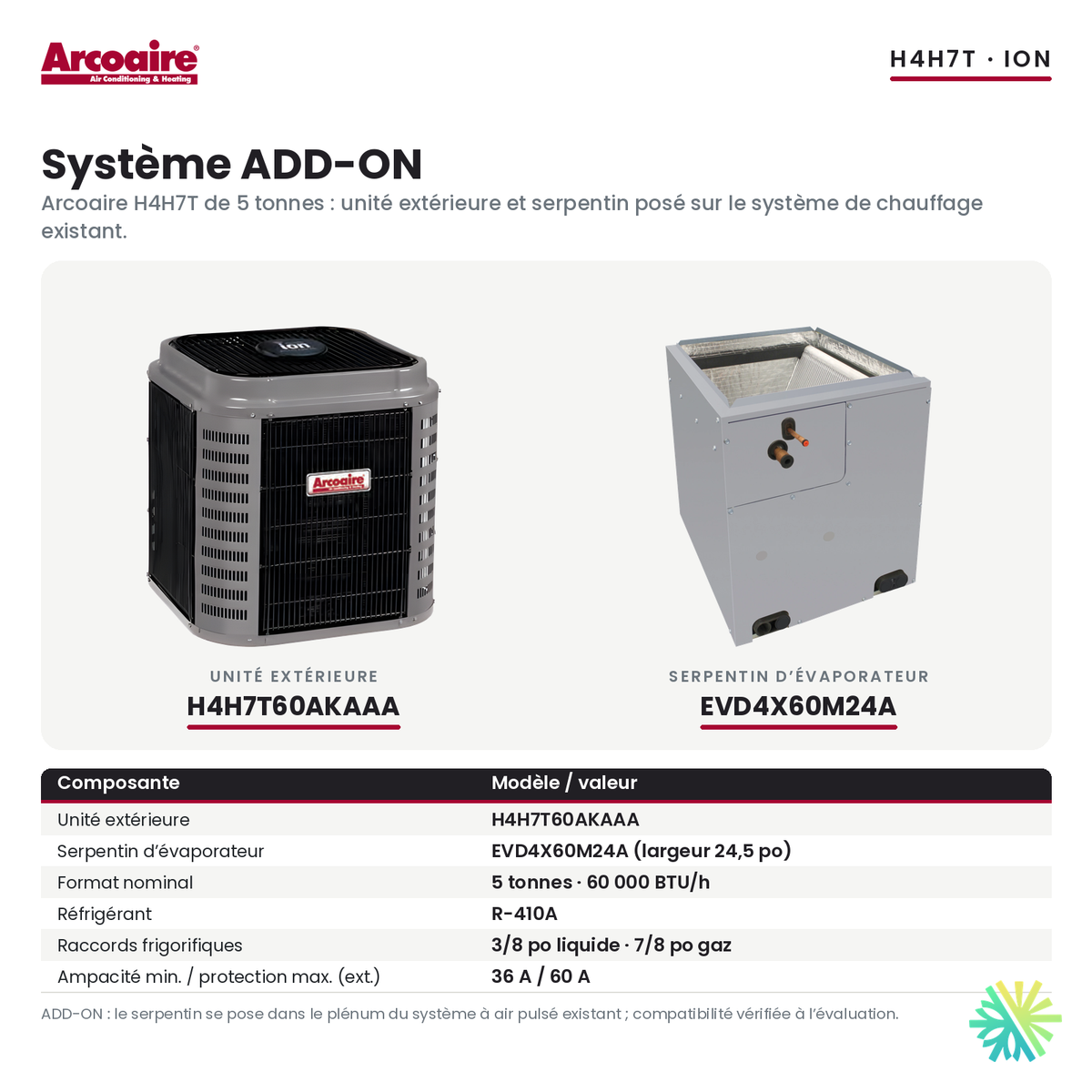

Le système ADD-ON ajoute une thermopompe à une fournaise électrique existante : un serpentin s'installe sur la fournaise et l'unité extérieure chauffe et climatise par les mêmes conduits. Les éléments électriques de la fournaise ne servent plus qu'en appoint. La Thermopompe Centrale ADD-ON ARCOAIRE H4H7T ION 2 stages | 5 Tonnes - 60 000 BTU (Serpentin EVD4X 24,5 po) - R410A jumelle l'unité extérieure H4H7T60AKAAA au serpentin EVD4X60M24A.

Ses cotes sont de 14,3 SEER2, 10,5 EER2 et 7,5 HSPF2.

Dans une grande maison, l'hiver ne se joue pas sur une seule source de chaleur. Ce jumelage combine un compresseur à deux étages et la fournaise électrique déjà en place, avec des capacités publiées au répertoire de certification de l'AHRI. Cette page montre comment ces trois niveaux de réponse se partagent la saison, et ce que les chiffres du certificat permettent de régler chez vous.

Le format de 5 tonnes, pour quelle maison

Le format de 5 tonnes est le plus gros format résidentiel courant. Il répond à une très grande maison sur deux ou trois niveaux, à une maison très vitrée exposée au sud ou à l'ouest, ou à une maison agrandie dont le réseau de conduits dessert de nombreuses pièces, à Laval comme sur la Rive-Nord. Ces exemples restent indicatifs : l'isolation, l'ensoleillement et l'étanchéité changent beaucoup la charge réelle.

Dans un ADD-ON, nous dimensionnons la thermopompe d'après la charge de climatisation, établie par un calcul des charges pièce par pièce, puisque les éléments électriques de la fournaise couvrent le grand froid. Si le calcul aboutit à un format plus petit, nous vous le disons : un appareil trop gros climatise par cycles courts et assèche mal l'air.

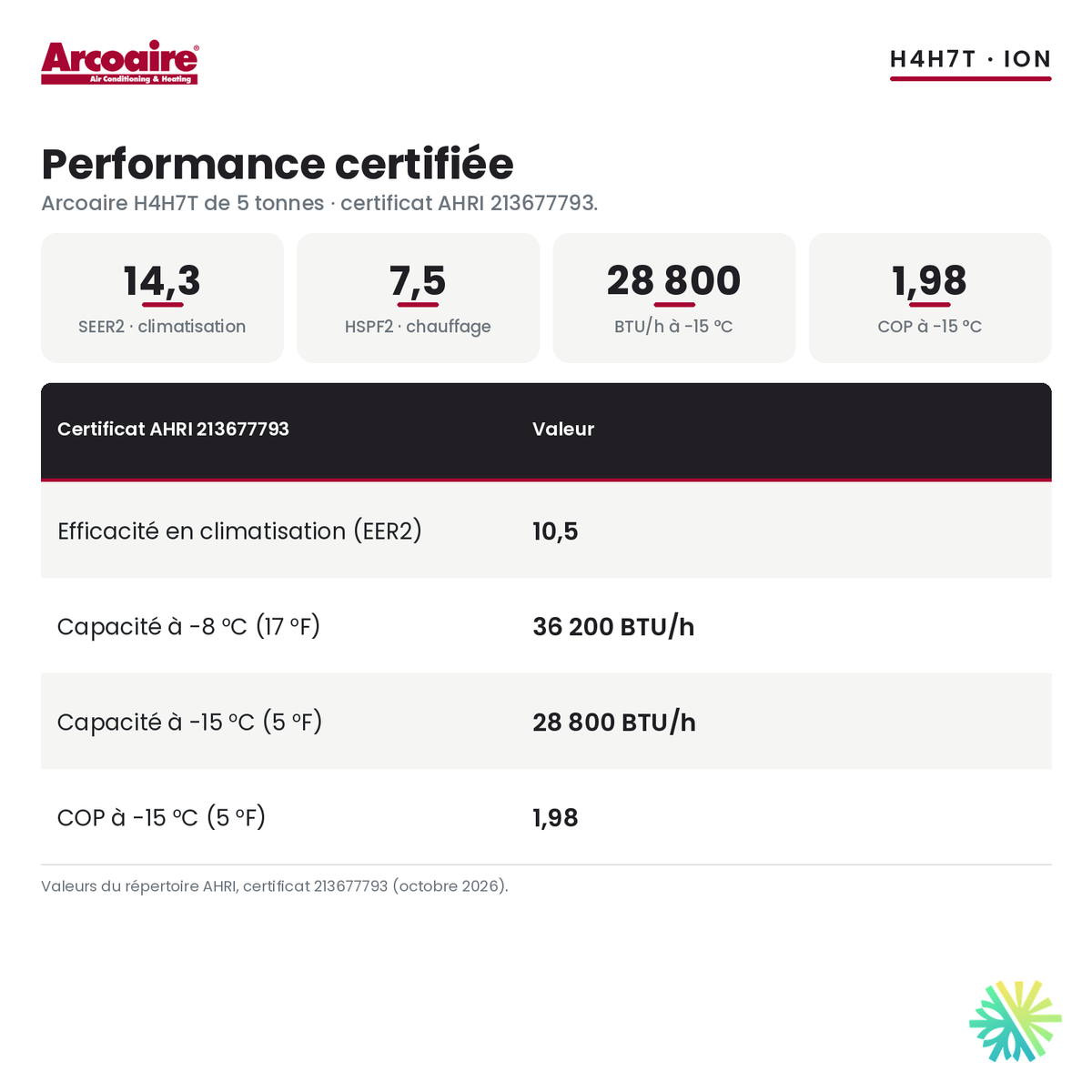

Ce que publie le certificat

• À -8 °C (17 °F) : 36 200 BTU/h.
• À -15 °C (5 °F) : 28 800 BTU/h, avec un COP de 1,98.

Les deux points sont mesurés séparément ; nous reprenons chacun tel qu'il est publié. Ces données proviennent du certificat AHRI 213677793, tel que publié dans le répertoire de certification de l'AHRI.

Pourquoi la capacité baisse quand le froid augmente

Une thermopompe capte la chaleur contenue dans l'air extérieur. Plus cet air est froid, moins il y a de chaleur à capter, et plus le compresseur doit travailler pour la remonter jusqu'à la maison. Pour ce système de 60 000 BTU nominaux, la capacité publiée représente environ 60 % du format à -8 °C et environ 48 % à -15 °C.

Pendant ce temps, la maison perd de plus en plus de chaleur à mesure que la température extérieure baisse. Les deux courbes se croisent à une température propre à chaque maison, le point d'équilibre. Nous l'estimons à partir de votre calcul des charges et des capacités certifiées, puis nous réglons le thermostat en conséquence.

Un hiver en trois régimes

Par temps doux, le compresseur tourne à son régime réduit : les cycles sont longs, la température reste régulière d'une pièce à l'autre. Quand le froid s'installe, il passe à son régime complet. Sous le point d'équilibre, le thermostat fait entrer les éléments électriques de la fournaise en chauffage d'appoint, en complément de la thermopompe ; par les journées les plus froides, ce sont eux qui assurent l'essentiel du chauffage.

Le seuil d'appoint tient compte de la maison et de vos préférences ; nous le réglons à la mise en service et vous montrons comment le modifier. L'air de la thermopompe est plus tiède que celui des éléments électriques, et ses cycles sont plus longs : c'est normal. Pendant le dégivrage, un panache de vapeur sort de l'unité extérieure, et les éléments de la fournaise peuvent s'activer brièvement pour que l'air des bouches reste chaud.

Les cotes saisonnières, en clair

Le SEER2 de 14,3 mesure le rendement en climatisation sur un été type, et l'EER2 de 10,5 le rendement à pleine charge par une journée chaude. Le HSPF2 de 7,5 mesure le rendement du chauffage sur une saison complète.

Le COP donne le rendement à une température précise. Une plinthe électrique a un COP de 1 : elle livre l'énergie qu'elle consomme, sans plus. À -15 °C, ce système affiche un COP de 1,98 : à ce point de mesure, il livre près de deux fois la chaleur qu'il consomme en électricité. Ces cotes sont établies dans des conditions d'essai normalisées ; chez vous, le débit d'air et l'entretien influencent ce que le système livre réellement.

Le relais temporisé (TDR)

Ces cotes sont certifiées avec le relais temporisé (TDR) prévu par le fabricant ; nous l'installons avec le serpentin. Ce relais prolonge brièvement la marche du ventilateur après l'arrêt du compresseur, pour profiter du froid qui reste dans le serpentin. Sans lui, l'installation ne correspondrait pas tout à fait à la configuration certifiée.

Le ventilateur de la fournaise et le serpentin de 24,5 po

Dans un ADD-ON, le ventilateur de la fournaise fait circuler l'air à travers le serpentin. À ce format, il doit fournir un débit important ; la documentation de la fournaise indique la capacité de climatisation maximale que son ventilateur peut servir, et nous la vérifions sur votre modèle. Un ventilateur trop faible donnerait un serpentin qui manque d'air et une capacité inférieure à celle du certificat.

Le serpentin EVD4X60M24A est de format 24,5 po, pensé pour les caissons larges des fournaises de grande capacité. Il doit s'accorder avec la largeur du caisson, au besoin par une transition de tôle étanche, et s'insère entre la sortie d'air et le plénum.

L'été dans une grande maison

L'été, le serpentin refroidit l'air et en retire l'humidité, qui s'écoule par le drain de condensat vers le drain de plancher ou une pompe. Le régime réduit du compresseur convient bien aux journées chaudes et humides : il fonctionne longtemps à faible capacité, ce qui laisse au serpentin le temps d'assécher l'air. Pendant les canicules à Montréal, le régime complet prend le relais. Dans une maison sur plusieurs niveaux, l'équilibrage des registres aide l'étage à recevoir sa part d'air frais.

LogisVert

Ce jumelage ne figure pas avec un montant sur la liste LogisVert d'Hydro-Québec du 19 octobre 2026. Si la subvention est importante pour votre projet, nous vous orientons vers un jumelage admissible de taille comparable.

L'installation sur la fournaise existante

Le serpentin se pose sur la sortie d'air de la fournaise, et un thermostat compatible décide quand la thermopompe chauffe seule et quand la fournaise électrique prend le relais. Nous vérifions l'état de la fournaise, le débit de son ventilateur et le diamètre des conduits avant la soumission. L'unité extérieure va sur un support, au-dessus de la ligne de neige, sur un circuit dédié.

L'unité extérieure, la ligne et l'électricité

À ce format, l'unité extérieure est volumineuse. Elle repose sur un support stable, hors de l'égouttement du toit et à l'écart des fenêtres de chambre, selon les règles de votre municipalité. La ligne frigorifique isolée, d'un diamètre adapté à ce jumelage, est brasée sous azote, soumise à un essai de pression et à un tirage au vide, puis la charge de R-410A est réglée à la mise en service. Nous vérifions avant la soumission la capacité du panneau électrique, qui alimente déjà la fournaise électrique ; le raccordement comprend un circuit dédié, un sectionneur extérieur et le câblage de commande vers la fournaise et le thermostat.

La mise en service se termine par l'essai de chaque mode : climatisation, chauffage par thermopompe aux deux régimes, chauffage d'appoint par les éléments de la fournaise et dégivrage.

Entretien

Remplacez le filtre du système selon son format, gardez l'unité extérieure dégagée de la neige et des feuilles, et prévoyez un entretien CVAC annuel du serpentin, du drain de condensat et des raccords électriques. En hiver, la vapeur blanche du dégivrage n'a rien d'anormal.

À ce format, un grand volume d'air traverse le filtre et le serpentin : un filtre encrassé fait vite perdre une partie de la capacité certifiée. Vérifiez-le chaque mois pendant les premières saisons. La fournaise électrique garde son entretien habituel, centré sur le ventilateur, les éléments chauffants et leurs raccords.

AirGreen, pour la durée de l'installation

Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.

Demandez votre estimation gratuite pour la Thermopompe Centrale ADD-ON ARCOAIRE H4H7T ION 2 stages | 5 Tonnes - 60 000 BTU (Serpentin EVD4X 24,5 po) - R410A. Nous évaluons la maison pièce par pièce, confirmons le bon format et votre admissibilité aux subventions avant la signature.

Offert jusqu'à épuisement des stocks.

Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
