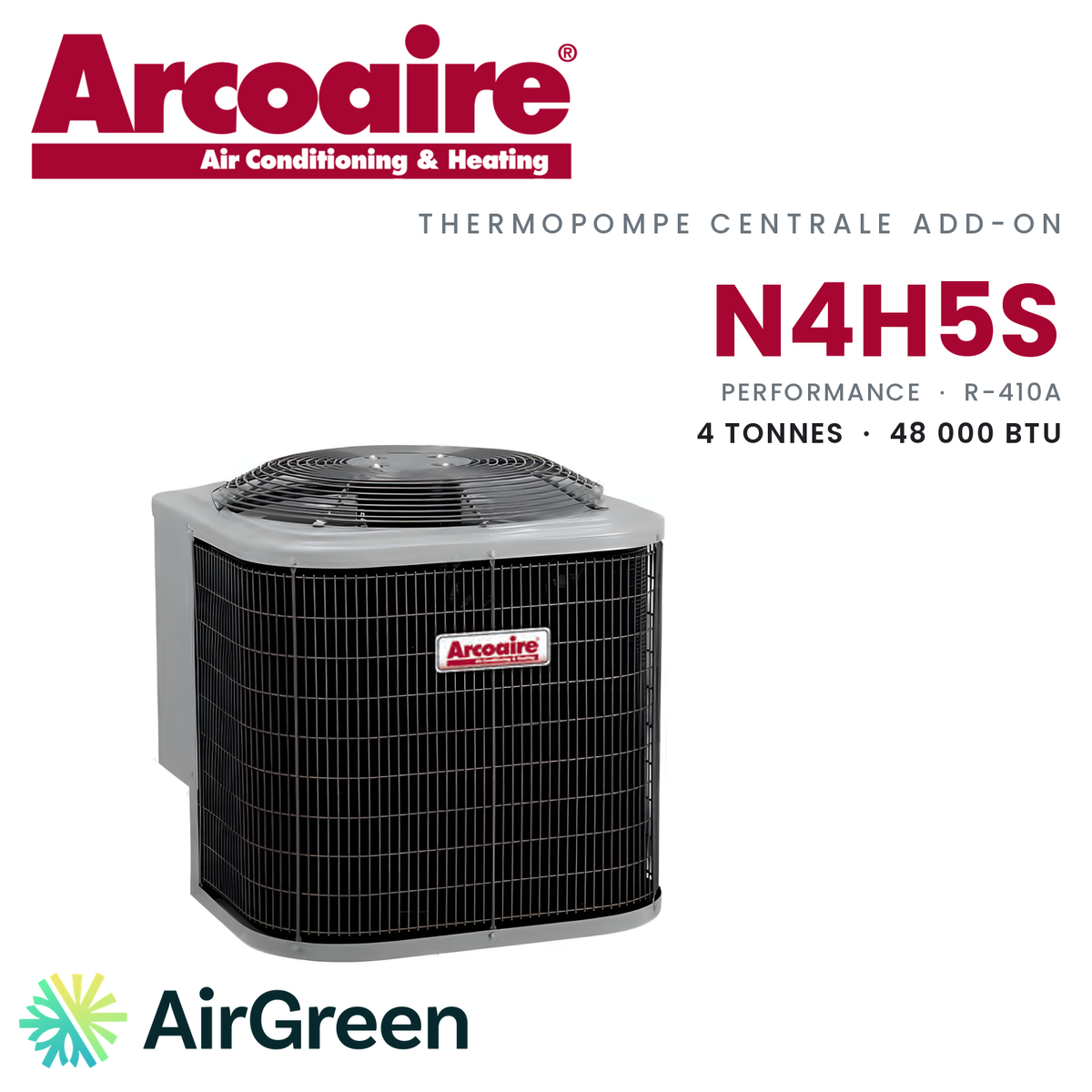

Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 4 Tonnes - 48000 BTU (Serpentin EVD4X 24,5 po) - R410A
Quatre tonnes sur la fournaise, à condition que le calcul le confirme

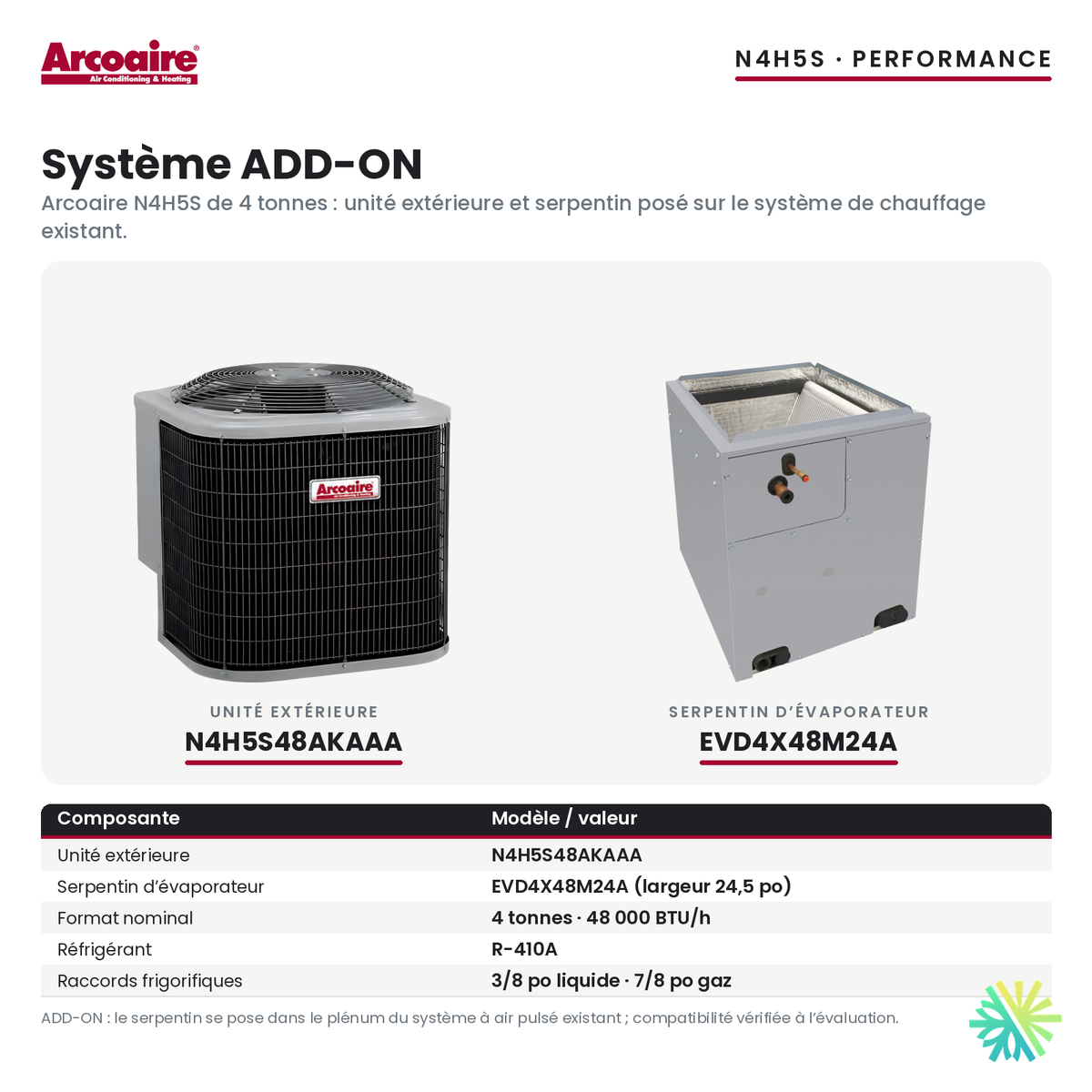

Le système ADD-ON ajoute une thermopompe à une fournaise électrique existante : un serpentin s'installe sur la fournaise et l'unité extérieure chauffe et climatise par les mêmes conduits. Les éléments électriques de la fournaise ne servent plus qu'en appoint. La Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 4 Tonnes - 48 000 BTU (Serpentin EVD4X 24,5 po) - R410A jumelle l'unité extérieure N4H5S48AKAAA au serpentin EVD4X48M24A.
À ce format, l'erreur la plus fréquente n'est pas de manquer de capacité, mais d'en avoir trop. Un système de 4 tonnes convient à une grande maison ; installé dans une maison qui n'en demande pas autant, il climatise par à-coups et laisse l'air humide. Cette page explique comment nous décidons si ce format est le bon pour vous.
Pour quelles maisons le format de 4 tonnes
Le format de 4 tonnes se retrouve souvent dans une grande maison sur deux niveaux avec sous-sol aménagé, une maison très vitrée exposée au sud ou à l'ouest, ou une maison agrandie dont le réseau de conduits dessert maintenant plus de pièces qu'à l'origine, à Laval comme sur la Rive-Sud. Ces exemples restent indicatifs. Une grande maison récente et bien isolée peut se contenter d'un format plus petit, alors qu'une maison plus modeste, très ensoleillée et peu étanche, peut en demander davantage.
Pourquoi nous dimensionnons d'après la climatisation
Dans un ADD-ON, la fournaise électrique reste en place, et ses éléments chauffants couvrent les journées les plus froides. La thermopompe n'a donc pas à couvrir seule la pointe de l'hiver, et nous la dimensionnons d'après la charge de climatisation de la maison. Ce choix protège ce qui compte l'été : des cycles assez longs pour retirer l'humidité, une température stable et un compresseur qui ne démarre pas sans arrêt.
À l'inverse, choisir le format d'après le chauffage pousserait souvent vers un appareil trop gros pour l'été. Les éléments électriques de la fournaise sont justement là pour éviter ce compromis.
Ce que mesure le calcul des charges
Le calcul des charges se fait pièce par pièce. Pendant la visite, nous relevons :
- la surface et l'orientation des fenêtres, leur type et l'ombrage dont elles bénéficient ;
- l'isolation des murs, de l'entretoit et du sous-sol, telle qu'on peut l'observer ou la documenter ;
- l'étanchéité générale de la maison et les sources d'infiltration connues ;
- les gains de chaleur internes : cuisine, appareils, nombre d'occupants ;
- la disposition des pièces et la façon dont le réseau de conduits les dessert.
Le résultat donne une charge de climatisation et une perte de chaleur pour chaque pièce, puis pour la maison entière. C'est sur cette base que nous recommandons un format, et non d'après la taille de l'ancien appareil.
Quand la maison tombe entre deux formats
Il arrive que le calcul place la maison entre deux formats. Nous regardons alors deux choses. D'abord, la capacité du réseau de conduits et du ventilateur de la fournaise : un format plus gros n'a pas de sens si les conduits ne peuvent pas transporter l'air qu'il demande. Ensuite, le profil de la maison l'été : une maison humide ou très ensoleillée l'après-midi ne réagit pas comme une maison ombragée. Nous vous présentons les deux options et la raison de notre recommandation.
La série Performance et le serpentin de 24,5 po
L'unité N4H5S48AKAAA appartient à la série Performance d'Arcoaire. À ce format, le serpentin EVD4X48M24A est commun à plusieurs séries d'unités extérieures ; ce qui les distingue, c'est l'unité extérieure, et les cotes de chaque jumelage sont confirmées avant la soumission.
Le serpentin est de format 24,5 po, pensé pour les caissons larges que l'on trouve souvent sur les fournaises de grande capacité. Si la largeur de votre fournaise diffère, une transition de tôle étanche fait le lien entre les deux.
Cotes du système
Le jumelage de l'unité extérieure N4H5S48AKAAA et du serpentin EVD4X48M24A ne figure pas avec des cotes SEER2 au répertoire de certification de l'AHRI. Nous confirmons les cotes du système complet avant la soumission ; ce sont elles qui déterminent aussi l'admissibilité aux subventions.
Nous les confirmons pour le format retenu après le calcul des charges : si votre maison demande un format voisin, ce sont les cotes de ce jumelage-là que vous recevez par écrit. Cette page n'affiche donc aucune cote de rendement.
L'hiver, en deux temps
Par temps frais, la thermopompe chauffe seule. Quand le froid s'intensifie et qu'elle ne suffit plus à maintenir la consigne, le thermostat fait entrer les éléments électriques de la fournaise en chauffage d'appoint. Le seuil d'appoint se règle à la mise en service selon la perte de chaleur calculée et vos préférences. Pendant le dégivrage de l'unité extérieure, un panache de vapeur se forme et les éléments de la fournaise peuvent s'activer brièvement pour que l'air des bouches reste chaud.
L'air de la thermopompe est plus tiède que celui des éléments électriques et ses cycles sont plus longs ; la chaleur se répartit plus également dans une grande maison.
La déshumidification, raison de plus de bien dimensionner
L'été, le serpentin refroidit l'air et en retire l'humidité, qui s'écoule par le drain de condensat. Cette déshumidification se fait surtout pendant les cycles longs : au début d'un cycle, le serpentin doit d'abord se refroidir avant de condenser l'eau. Un appareil trop gros atteint la consigne avant d'avoir asséché l'air, et la maison reste fraîche mais moite. Un format juste fonctionne plus longtemps et laisse une maison plus sèche, ce que l'on ressent nettement pendant les canicules à Montréal.
LogisVert
Ce jumelage ne figure pas avec un montant sur la liste LogisVert d'Hydro-Québec du 19 octobre 2026. Si la subvention est importante pour votre projet, nous vous orientons vers un jumelage admissible de taille comparable.
L'installation sur la fournaise existante
Le serpentin se pose sur la sortie d'air de la fournaise, et un thermostat compatible décide quand la thermopompe chauffe seule et quand la fournaise électrique prend le relais. Nous vérifions l'état de la fournaise, le débit de son ventilateur et le diamètre des conduits avant la soumission. L'unité extérieure va sur un support, au-dessus de la ligne de neige, sur un circuit dédié.
Les vérifications propres à un grand format
Un système de 4 tonnes demande plus à la maison qu'un petit format. Avant la soumission, nous vérifions que le ventilateur de la fournaise peut fournir le débit que demande le serpentin, que les conduits principaux et les retours d'air peuvent le transporter, et que le panneau électrique a la capacité voulue pour le circuit dédié de l'unité extérieure, en plus de la fournaise électrique qui reste en service pour l'appoint.
L'unité extérieure, plus volumineuse qu'un petit format, va sur un support stable au-dessus de la ligne de neige, hors de l'égouttement du toit et loin des fenêtres de chambre. La ligne frigorifique isolée est brasée sous azote, soumise à un essai de pression et à un tirage au vide, puis la charge de R-410A est réglée à la mise en service, avec le débit d'air et le seuil d'appoint du thermostat.
Entretien
Remplacez le filtre du système selon son format, gardez l'unité extérieure dégagée de la neige et des feuilles, et prévoyez un entretien CVAC annuel du serpentin, du drain de condensat et des raccords électriques. En hiver, la vapeur blanche du dégivrage n'a rien d'anormal.
À ce format, le serpentin traite un grand volume d'air. Un filtre propre et un serpentin propre gardent au système la capacité que le calcul a prévue ; un filtre encrassé, à l'inverse, fait perdre une partie de l'avantage d'un dimensionnement soigné. La fournaise électrique garde son entretien habituel : ventilateur, éléments chauffants et raccords.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 4 Tonnes - 48 000 BTU (Serpentin EVD4X 24,5 po) - R410A. Nous évaluons la maison pièce par pièce, confirmons le bon format et votre admissibilité aux subventions avant la signature.
Offert jusqu'à épuisement des stocks.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
