Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 5 Tonnes - 60000 BTU (Serpentin EVD4X 24,5 po) - R410A
Le plus gros format résidentiel demande une installation à sa mesure

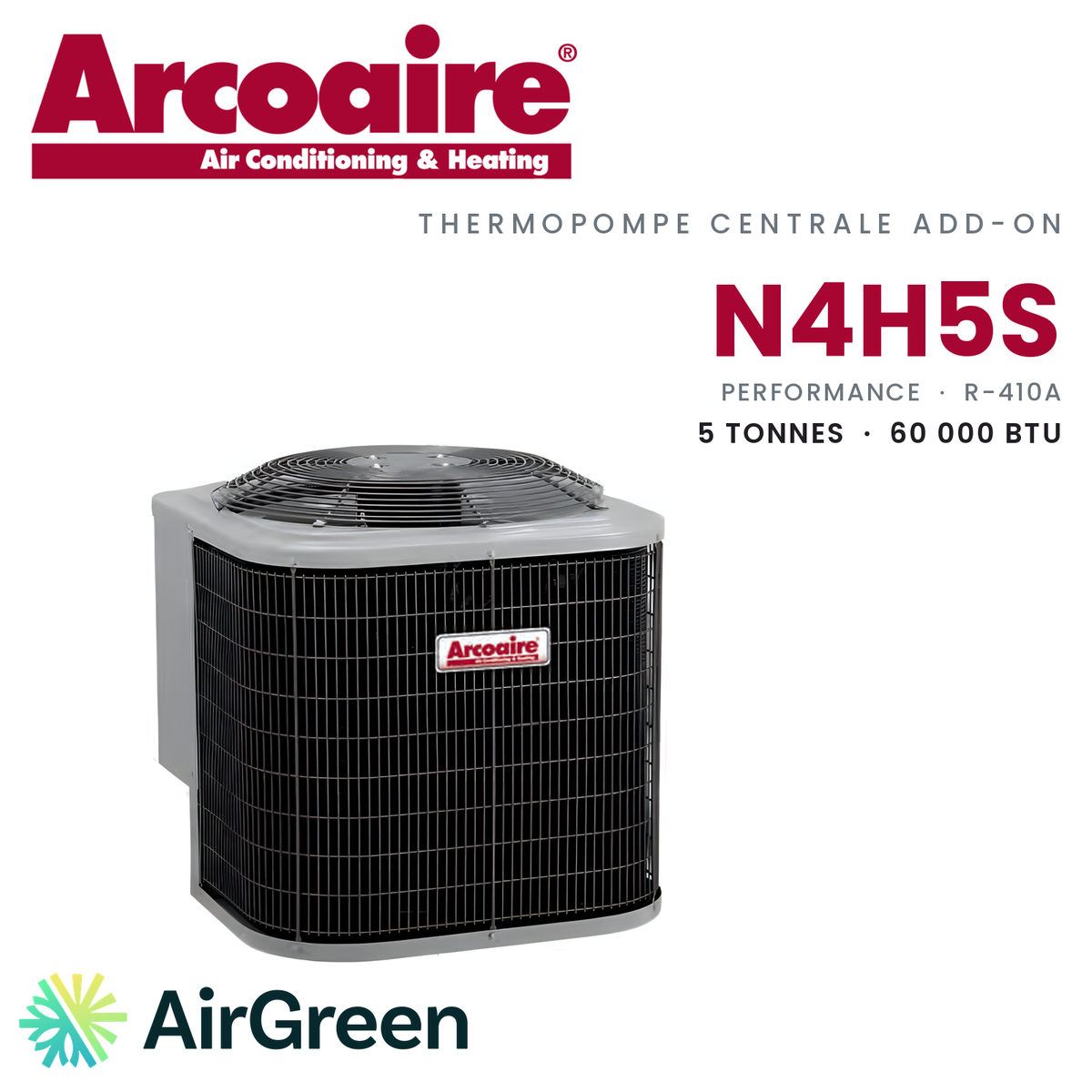

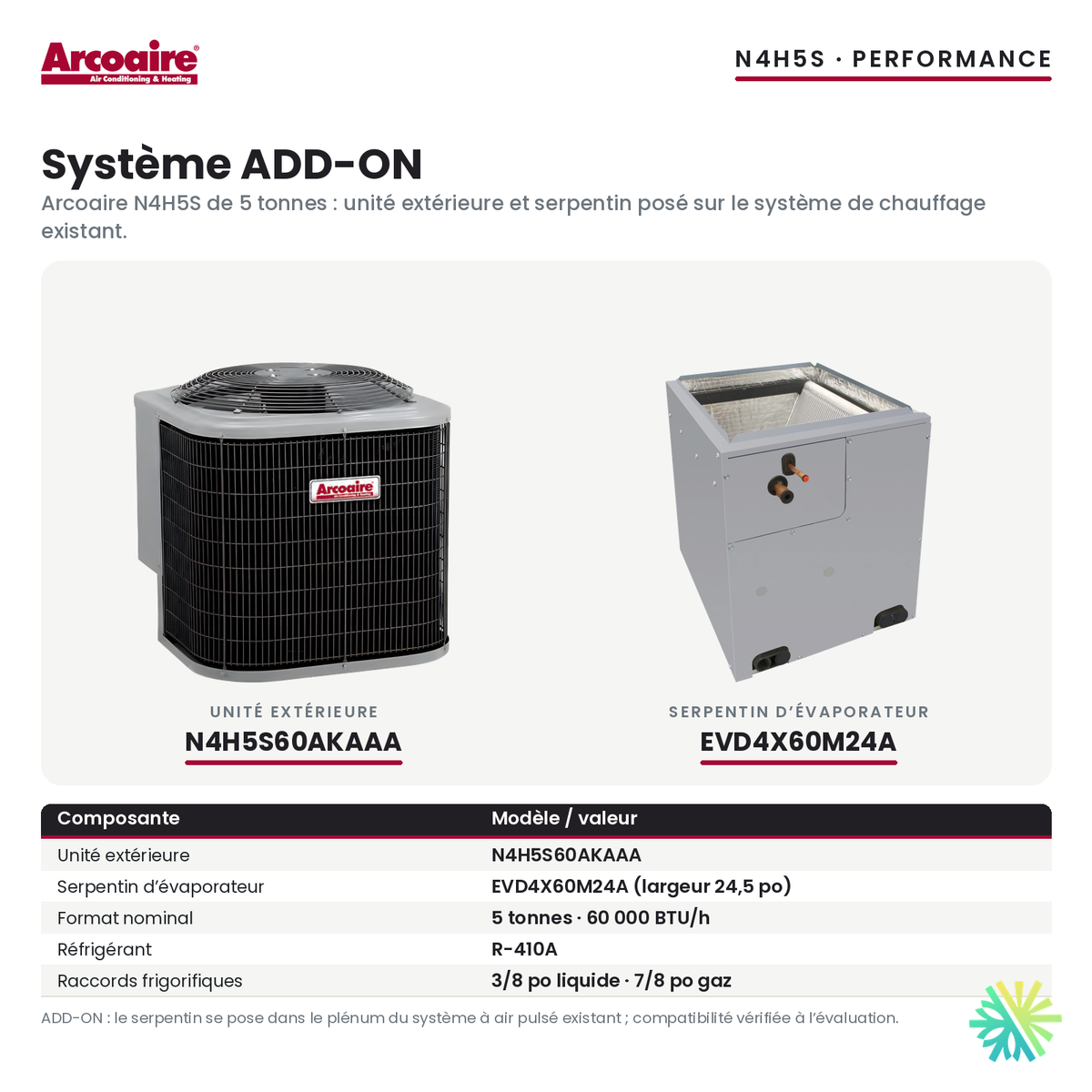

Le système ADD-ON ajoute une thermopompe à une fournaise électrique existante : un serpentin s'installe sur la fournaise et l'unité extérieure chauffe et climatise par les mêmes conduits. Les éléments électriques de la fournaise ne servent plus qu'en appoint. La Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 5 Tonnes - 60 000 BTU (Serpentin EVD4X 24,5 po) - R410A jumelle l'unité extérieure N4H5S60AKAAA au serpentin EVD4X60M24A.
Le format de 5 tonnes est le plus gros format résidentiel courant. À cette taille, tout ce qui entoure l'appareil compte autant que l'appareil lui-même : l'entrée électrique, le ventilateur de la fournaise, le diamètre de la ligne frigorifique, la place disponible dehors. Cette page détaille ces points, que nous vérifions avant de vous remettre une soumission.
Cinq tonnes : pour quelles maisons
Ce format répond aux maisons qui ont une forte charge de climatisation : une très grande maison sur deux niveaux avec sous-sol aménagé, une maison très vitrée exposée au sud ou à l'ouest, une maison agrandie dont le réseau dessert de nombreuses pièces, à Laval, sur la Rive-Nord ou sur la Rive-Sud. Ces exemples restent indicatifs. L'isolation, l'ensoleillement et l'étanchéité changent beaucoup la charge réelle.
Il arrive souvent que le calcul des charges, fait pièce par pièce, aboutisse à un format plus petit que prévu, surtout dans une maison récente et bien isolée. Dans ce cas, nous vous le disons. Dans un ADD-ON, les éléments électriques de la fournaise couvrent le grand froid ; la thermopompe se dimensionne d'après la climatisation, et un appareil trop gros climatise par cycles courts et assèche mal l'air.
La capacité électrique de la maison
Une unité extérieure de ce format représente une charge électrique importante. Elle demande un circuit dédié avec un disjoncteur adapté, de la place libre au panneau et une entrée électrique capable de l'absorber en plus des autres appareils de la maison. Comme la fournaise elle-même est électrique et reste branchée pour l'appoint, c'est souvent le premier point à vérifier, surtout dans une maison plus ancienne.
Pendant la visite, nous regardons le panneau, l'entrée électrique et les charges déjà branchées, à commencer par la fournaise électrique. Si une modification du panneau ou une mise à niveau de l'entrée est nécessaire, la soumission le précise. Un sectionneur extérieur, à portée de vue de l'unité, complète le raccordement.
Une unité extérieure plus imposante
L'unité extérieure d'un système de 5 tonnes est plus volumineuse et plus lourde que celle d'un petit format. Elle demande un support stable, conçu pour son poids, qui la garde au-dessus de la ligne de neige. Il faut aussi un chemin d'accès pour la livrer jusqu'à son emplacement, et assez d'espace autour d'elle pour que l'air circule librement, selon les dégagements prévus par le fabricant. Nous la mettons de niveau sur son support et la fixons pour qu'elle reste stable sous le vent et le poids de la neige.
Comme toute thermopompe qui travaille l'hiver, elle se place hors de l'égouttement du toit, à l'écart des fenêtres de chambre, la vôtre comme celle du voisin, et dans le respect des règles de votre municipalité sur les appareils extérieurs.
La ligne frigorifique d'un grand format
La ligne frigorifique doit avoir le diamètre que demande ce jumelage. Une ligne existante, installée autrefois pour un climatiseur plus petit, est souvent trop étroite pour un système de 5 tonnes ; nous la remplaçons alors. Le tuyau d'aspiration est isolé sur toute sa longueur pour éviter la condensation l'été et les pertes l'hiver. La ligne traverse le mur par une ouverture scellée, ses raccords sont brasés sous azote, puis elle subit un essai de pression et un tirage au vide avant la mise en charge du R-410A.
Le ventilateur de la fournaise doit suivre
Dans un ADD-ON, c'est le ventilateur de la fournaise qui fait circuler l'air à travers le serpentin. À ce format, il doit fournir un débit important. Toutes les fournaises n'en sont pas capables : leur documentation indique la capacité de climatisation maximale prévue pour leur ventilateur. Nous vérifions ce point sur votre modèle avant la soumission.
Si le ventilateur ne suffit pas, le serpentin manque d'air : la capacité baisse, le serpentin risque de geler en climatisation et la maison reste humide. Dans ce cas, mieux vaut choisir un format plus petit ou envisager un autre type de système, et nous vous le disons clairement.
Le serpentin de 24,5 po et la série Performance
Le serpentin EVD4X60M24A est de format 24,5 po, pensé pour les caissons larges des fournaises de grande capacité. Si la largeur de votre fournaise diffère, une transition de tôle étanche fait le lien, et le plénum est ajusté pour accueillir le serpentin. Le drain de condensat, muni d'un siphon, rejoint le drain de plancher ou une pompe.
L'unité N4H5S60AKAAA appartient à la série Performance d'Arcoaire. Le même serpentin accompagne les autres séries de ce format ; c'est l'unité extérieure qui les distingue.
Cotes du système
Le jumelage de l'unité extérieure N4H5S60AKAAA et du serpentin EVD4X60M24A ne figure pas avec des cotes SEER2 au répertoire de certification de l'AHRI. Nous confirmons les cotes du système complet avant la soumission ; ce sont elles qui déterminent aussi l'admissibilité aux subventions.
Vous recevez ces cotes par écrit avec la soumission ; cette page n'en affiche aucune.
Chauffage et climatisation au quotidien
Par temps frais, la thermopompe chauffe seule. Quand le froid s'intensifie et qu'elle ne suffit plus, le thermostat fait entrer les éléments électriques de la fournaise en chauffage d'appoint. Le seuil d'appoint se règle à la mise en service selon la perte de chaleur de la maison et vos préférences. L'air de la thermopompe est plus tiède que celui des éléments électriques, ses cycles sont plus longs, et un panache de vapeur sort de l'unité extérieure pendant le dégivrage : c'est normal.
L'été, la même unité climatise toute la maison par les conduits existants, et le serpentin retire l'humidité de l'air. Dans une grande maison, l'équilibrage des registres entre les niveaux fait une vraie différence ; nous le réglons avec vous à la mise en service.
LogisVert
Ce jumelage ne figure pas avec un montant sur la liste LogisVert d'Hydro-Québec du 19 octobre 2026. Si la subvention est importante pour votre projet, nous vous orientons vers un jumelage admissible de taille comparable.
L'installation sur la fournaise existante
Le serpentin se pose sur la sortie d'air de la fournaise, et un thermostat compatible décide quand la thermopompe chauffe seule et quand la fournaise électrique prend le relais. Nous vérifions l'état de la fournaise, le débit de son ventilateur et le diamètre des conduits avant la soumission. L'unité extérieure va sur un support, au-dessus de la ligne de neige, sur un circuit dédié.
À la mise en service, nous réglons la charge de frigorigène, la vitesse du ventilateur et le seuil d'appoint du thermostat, puis nous testons la climatisation, le chauffage par thermopompe, le chauffage d'appoint par les éléments électriques et le dégivrage.
Entretien
Remplacez le filtre du système selon son format, gardez l'unité extérieure dégagée de la neige et des feuilles, et prévoyez un entretien CVAC annuel du serpentin, du drain de condensat et des raccords électriques. En hiver, la vapeur blanche du dégivrage n'a rien d'anormal.
À ce format, un grand volume d'air passe chaque heure par le filtre ; il s'encrasse donc plus vite que dans une petite maison. Vérifiez-le chaque mois pendant les premières saisons. La fournaise électrique garde son entretien habituel, centré sur le ventilateur, les éléments chauffants et leurs raccords.
AirGreen, pour la durée de l'installation
Entreprise familiale active depuis plus de quinze ans à Montréal, à Laval, à Longueuil, sur la Rive-Nord et sur la Rive-Sud, nous détenons les licences RBQ en ventilation, en réfrigération et en électricité et portons une assurance responsabilité de 5 000 000 $. L'évaluation à domicile est gratuite, la soumission est écrite, et nos options de financement permettent de choisir le bon appareil plutôt que le moins cher.
Demandez votre estimation gratuite pour la Thermopompe Centrale ADD-ON ARCOAIRE N4H5S Performance | 5 Tonnes - 60 000 BTU (Serpentin EVD4X 24,5 po) - R410A. Nous évaluons la maison pièce par pièce, confirmons le bon format et votre admissibilité aux subventions avant la signature.
Offert jusqu'à épuisement des stocks.
Garantie : 10 ans sur le compresseur, 10 ans sur les pièces et 6 ans sur la main-d’œuvre.
