Thermopompe Centrale SENVILLE R32 Top Discharge | 2 Tonnes - 24000 BTU

Share additional product information such as usage instructions, sizing guides, etc.

• Subvention Fédérale :
• Subvention Provinciale : $
• Energy Star® : Non
• WiFi : En Option
• AHRI : 218338223
• Rendement : 19.7 SEER
• Garantie (Compresseur - Pièces - Main-d’œuvre) : 10-10-0
• Garantie Supplémentaire (10-10-10) : Possible
• Tension : 220V
• Niveau de Pression Sonore (Extérieur) : 58.0 dB(A)
• Gaz (Fréon) : R-32

Une centrale 2 tonnes compacte qui doit être évaluée sur son rendement réel, son débit d’air et son comportement en hiver

La thermopompe centrale SENVILLE R32 Top Discharge de 2 tonnes, combinaison SENTC-24TD-OG / SENTC-24TD-IG, s’adresse principalement aux propriétaires qui souhaitent remplacer ou moderniser un système central tout en conservant une distribution par conduits. Avec une capacité nominale de 24 000 BTU/h, un compresseur inverter, un débit intérieur pouvant atteindre 830 CFM et un fonctionnement en chauffage annoncé jusqu’à -20 °C, elle présente une configuration intéressante pour certaines maisons, copropriétés et petits bâtiments de Montréal, Laval, Longueuil, de la Rive Nord et de la Rive Sud.

Chez AirGreen, nous ne jugeons toutefois jamais une thermopompe centrale uniquement à partir du nombre de tonnes inscrit sur sa fiche technique. Sur un système central, la qualité du résultat dépend tout autant de la capacité réelle à basse température, du réseau de conduits, du débit d’air disponible, de la pression statique, du retour d’air, de l’emplacement de l’unité extérieure et du dimensionnement électrique.

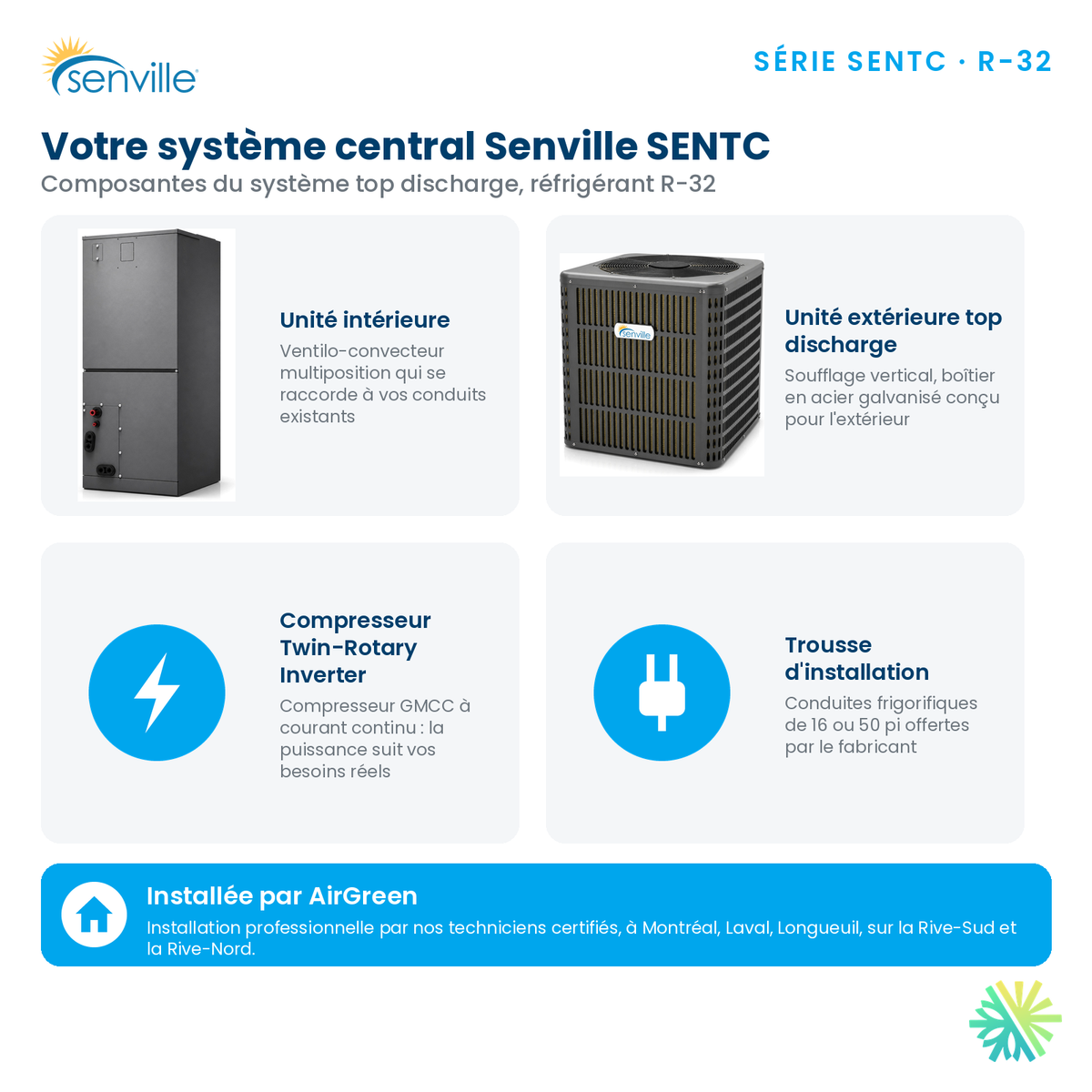

La documentation Senville présente ce système comme une solution pour des maisons petites à intermédiaires, avec une superficie indicative pouvant atteindre environ 1 200 pi². Elle confirme également une technologie inverter et une capacité nominale de refroidissement de 24 000 BTU/h.

La combinaison exacte que nous analysons

Pour cette fiche produit AirGreen, les références importantes sont les suivantes :

Un détail mérite d’être précisé concernant les indices d’efficacité. La fiche AirGreen communique SEER 19,7, EER 12,5 et HSPF 8,5, tandis que la brochure technique Senville fournie pour cette série affiche SEER2 20,0, EER2 13,3 et HSPF2 région 4 de 9,4.

Nous évitons de fusionner arbitrairement ces chiffres. Les désignations SEER et SEER2, ou HSPF et HSPF2, correspondent à des méthodes d’évaluation différentes. Pour une comparaison technique, une soumission ou une vérification d’admissibilité à un programme, nous recommandons toujours de travailler avec la combinaison exacte des unités et la référence AHRI correspondante.

24 000 BTU ne signifie pas un fonctionnement constant à 24 000 BTU

Le principal avantage d’un système inverter est sa capacité à moduler.

La brochure indique une plage de climatisation allant approximativement de 6 800 à 25 000 BTU/h. En chauffage, la plage publiée est de 9 000 à 28 000 BTU/h.

Cette modulation est particulièrement pertinente pendant les journées intermédiaires de septembre, octobre, avril ou mai à Montréal et dans le Grand Montréal. Une thermopompe bien dimensionnée peut réduire sa production au lieu de fonctionner uniquement en cycles marche-arrêt à pleine capacité.

Dans une maison où la charge thermique est relativement faible pendant une bonne partie de la saison, cela peut favoriser un fonctionnement plus stable et mieux adapté à la demande réelle.

En climatisation, la puissance électrique nominale publiée est de 1 805 W, avec une plage approximative de 750 à 2 700 W. En chauffage, l’entrée électrique nominale est annoncée à 2 150 W, avec une modulation d’environ 660 à 2 600 W.

Ces valeurs illustrent bien pourquoi nous préférons analyser une centrale inverter comme un appareil modulant plutôt que comme une simple machine « 2 tonnes ».

À -15 °C, la capacité de chauffage reste un chiffre essentiel

Pour une thermopompe destinée au Québec, la capacité nominale à température douce est moins révélatrice que la capacité lorsque le mercure descend.

La documentation technique indique notamment :

La brochure indique par ailleurs une plage de fonctionnement en chauffage allant jusqu’à -4 °F, soit environ -20 °C.

La fiche AirGreen communique pour sa part 21 000 BTU à -15 °C et environ 17 000 BTU à -8 °C.

Ces valeurs ne doivent pas être lues comme si elles provenaient toutes du même point d’essai. Les conditions de certification, la vitesse de fonctionnement et les points de mesure peuvent différer. C’est précisément pour cette raison que, chez AirGreen, nous regardons la courbe de rendement et la documentation de la combinaison exacte plutôt qu’un seul nombre isolé.

Fonctionnement à -20 °C ne veut pas dire certification « climat froid »

C’est l’une des distinctions les plus importantes de cette SENVILLE.

La thermopompe peut fonctionner en chauffage jusqu’à environ -20 °C, mais la fiche AirGreen l’identifie comme :

Cold Climate : non
ENERGY STAR : non

Il ne faut donc pas interpréter sa plage de fonctionnement hivernale comme une certification ENERGY STAR pour climat froid.

Pour un propriétaire de Laval, Boucherville, Longueuil, Terrebonne, Blainville ou Montréal qui sélectionne un système en fonction d’une subvention, cette différence est importante. Une thermopompe qui produit encore de la chaleur à basse température n’est pas automatiquement admissible aux mêmes programmes qu’une combinaison officiellement reconnue comme ENERGY STAR climat froid.

Nous recommandons donc de vérifier l’admissibilité d’un modèle précis avant la signature d’un contrat plutôt que d’intégrer une subvention présumée au budget du projet.

830 CFM : une donnée très importante pour le réseau de conduits

L’unité intérieure SENVILLE fournit 830 CFM en haute vitesse et 420 CFM en basse vitesse. Le tableau de débit et de niveau sonore apparaît clairement à la page 4 de la documentation technique.

Pour une centrale de 2 tonnes, 830 CFM correspondent à environ 415 CFM par tonne.

Cette valeur se situe dans une plage très courante pour un système central résidentiel et montre surtout pourquoi le réseau de conduits doit être vérifié avant le remplacement d’un ancien appareil.

Nous rencontrons régulièrement des maisons où l’équipement peut théoriquement déplacer 800 CFM ou davantage, mais où le réseau existant crée trop de restriction : retour d’air sous-dimensionné, filtre trop restrictif, conduits écrasés, registre fermé ou transition mal conçue.

Dans ces conditions, installer une nouvelle thermopompe sans examiner les conduits peut entraîner du bruit d’air, un débit insuffisant dans certaines pièces et un fonctionnement qui ne reflète pas les performances indiquées dans la documentation.

La superficie de 1 200 pi² reste seulement une indication

Senville présente ce système comme convenant approximativement à une maison, un condo ou un appartement allant jusqu’à 1 200 pi².

Chez AirGreen, nous ne transformons jamais cette indication commerciale en règle de dimensionnement.

Deux propriétés de 1 200 pi² peuvent avoir des charges thermiques radicalement différentes.

Un bungalow bien isolé de la Rive Sud, construit récemment et doté de fenêtres performantes, peut demander beaucoup moins de chauffage qu’un duplex de superficie comparable à Montréal avec murs anciens, nombreuses fenêtres et infiltration d’air importante.

Une thermopompe centrale doit être sélectionnée selon plusieurs facteurs :

• pertes thermiques du bâtiment, qualité de l’isolation et étanchéité;
• surface et orientation des fenêtres;
• configuration des conduits et dimensions du retour d’air;
• étage desservi et hauteur des plafonds;
• charge de climatisation estivale;
• capacité du chauffage auxiliaire;
• puissance électrique disponible;
• température extérieure de calcul applicable au secteur.

C’est la seule liste qu’il faut réellement retenir avant de convertir automatiquement des pieds carrés en tonnes de climatisation.

Pourquoi un surdimensionnement reste une erreur même avec un inverter

Le compresseur de cette SENVILLE est un Twin-Rotary DC Inverter, modèle KTM240D57UMT de GMCC.

L’inverter offre davantage de latitude qu’un compresseur traditionnel à une seule vitesse, mais il ne rend pas le dimensionnement sans importance.

Une centrale trop grande pour la charge réelle peut encore avoir des périodes où elle atteint rapidement la température demandée. En été, cela peut réduire le temps disponible pour la déshumidification. À l’inverse, une centrale sous-dimensionnée par rapport aux pertes thermiques peut nécessiter une contribution importante du chauffage auxiliaire pendant les périodes froides.

Nous cherchons donc le meilleur équilibre entre capacité, modulation, confort et utilisation du chauffage de relève.

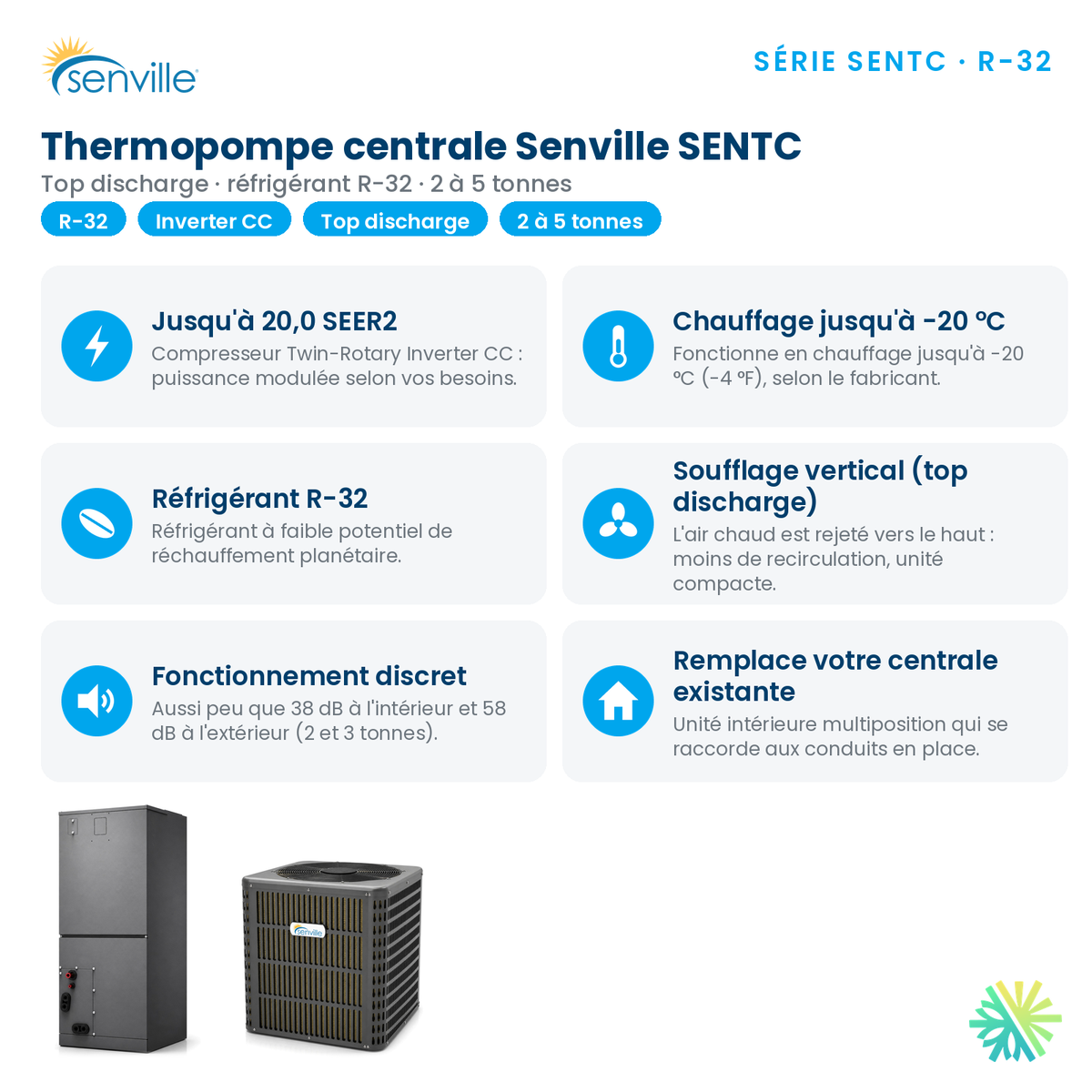

Top Discharge : pourquoi la conception de l’unité extérieure change l’installation

L’appellation Top Discharge signifie que le ventilateur extérieur rejette principalement l’air vers le haut.

Ce format est familier dans le monde des systèmes centraux nord-américains et permet d’obtenir une unité extérieure relativement compacte au sol.

Le groupe extérieur mesure environ 29,14 × 29,14 × 25 po et pèse approximativement 143 lb net. Son débit d’air extérieur maximal est publié à 2 800 CFM.

Un débit de 2 800 CFM ne doit pas être bloqué par une structure placée trop près au-dessus de l’unité.

Lors de nos installations à Montréal, Laval, Longueuil, sur la Rive Nord et la Rive Sud, nous devons donc tenir compte d’un élément que les photos de produit ne montrent pas toujours : la circulation réelle de l’air autour du condenseur.

Une unité coincée entre trois murs, sous un balcon très bas ou dans un emplacement où la neige s’accumule abondamment ne profite pas des mêmes conditions qu’une installation correctement dégagée.

Une unité extérieure annoncée à 58 dB(A)

Le niveau sonore extérieur publié est de 58 dB(A). L’unité intérieure est annoncée à environ 38 dB(A) en basse vitesse et 42 dB(A) en haute vitesse.

Pour un système central, le bruit perçu dans la maison dépend cependant beaucoup plus que du niveau acoustique de l’appareil.

Le dimensionnement des conduits, la vitesse de l’air, la grille de retour, la proximité de la fournaise ou du ventilo-convecteur avec les pièces occupées et les vibrations transmises à la structure peuvent modifier considérablement l’expérience réelle.

Un équipement silencieux raccordé à un retour d’air trop petit peut devenir bruyant au registre. C’est pourquoi nous considérons le réseau de distribution comme une partie du système, et non comme un élément secondaire.

Une unité intérieure haute et étroite

L’unité intérieure mesure environ 21,03 po × 21,03 po × 49,22 po et pèse 125 lb net.

Ce format peut faciliter certains remplacements dans un local mécanique relativement étroit, mais il faut mesurer précisément l’espace disponible.

Dans les sous-sols de maisons de Montréal ou Longueuil, nous devons souvent composer avec une plomberie basse, un plafond limité, un chauffe-eau voisin ou un réseau de conduits construit autour de l'ancien appareil.

Quelques pouces peuvent faire la différence entre une installation propre et une transition de conduits inutilement complexe.

Ce que nous vérifions chez AirGreen avant d’installer cette SENVILLE centrale R-32

Le réseau de conduits vient avant le choix final de la machine

Lors d’un remplacement central, une erreur courante consiste à prendre la capacité de l’ancien appareil et à commander automatiquement la même capacité.

Nous préférons vérifier si cette ancienne capacité était réellement adaptée au bâtiment.

Un scénario représentatif que nous rencontrons fréquemment est celui d’une maison équipée depuis quinze ou vingt ans d’un climatiseur de 2,5 ou 3 tonnes. Le propriétaire suppose alors qu’une nouvelle thermopompe doit nécessairement avoir la même puissance.

Après inspection, il arrive que les conduits ne soient pas conçus pour déplacer correctement le débit correspondant à cette capacité. Dans ce cas, répéter le même dimensionnement peut simplement reproduire les problèmes existants.

Avec la SENVILLE 2 tonnes et ses 830 CFM, nous vérifions donc l’alimentation, les retours et la distribution avant de confirmer que cette capacité est adaptée.

Les données électriques sont relativement précises

La brochure indique une alimentation de 208/230 V, 60 Hz, monophasée.

Pour l’unité extérieure :

MCA : 19 A
MOP : 20 A

Pour l’unité intérieure :

MCA : 5 A
MOP : 15 A

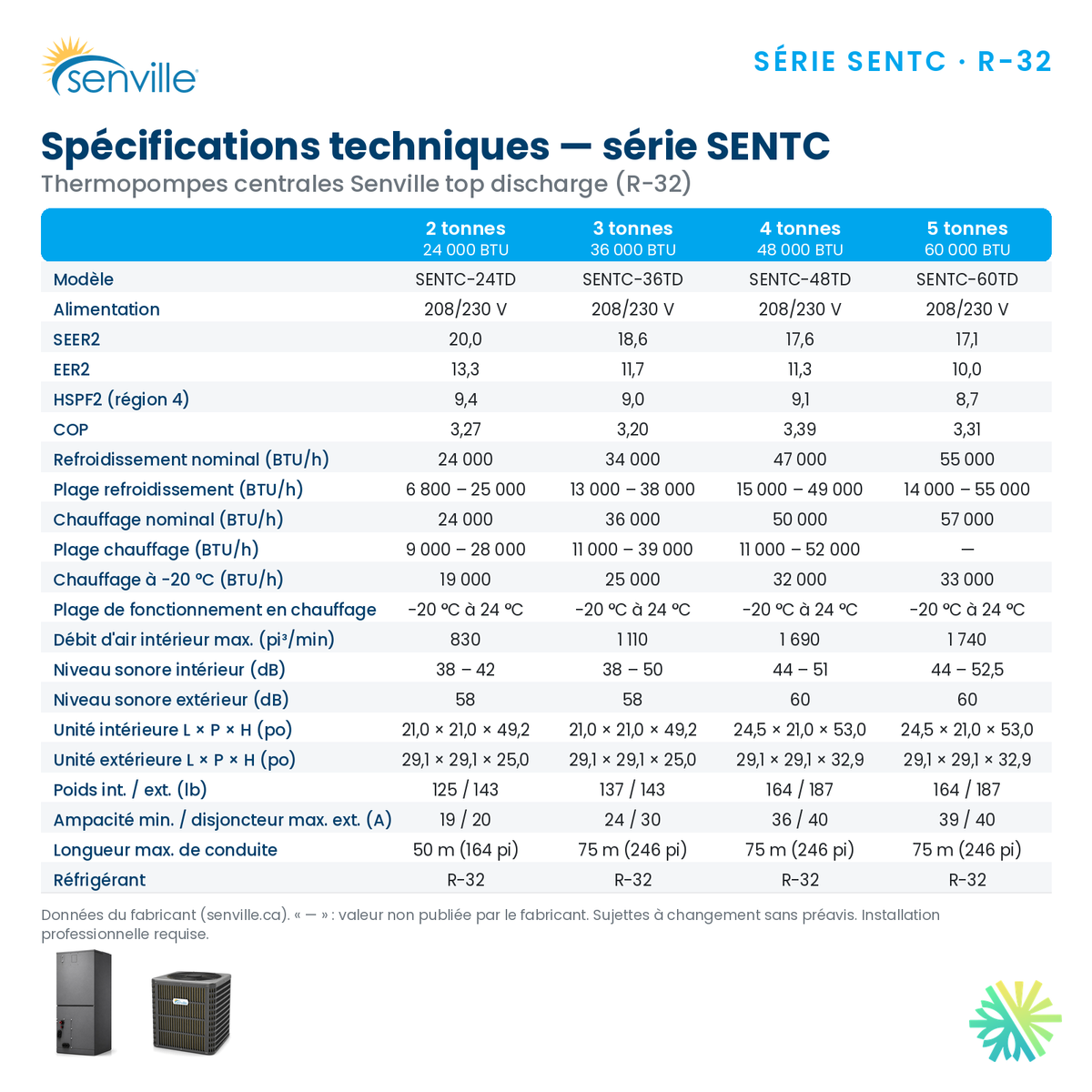

Ces données sont publiées dans le tableau électrique de la documentation Senville.

Le circuit final doit naturellement être établi selon l’installation réelle et les exigences électriques applicables. Sur un remplacement central, nous vérifions également le chauffage auxiliaire, puisque celui-ci peut représenter une charge électrique beaucoup plus importante que la thermopompe elle-même.

Le chauffage auxiliaire ne doit pas être oublié

Puisque cette combinaison est annoncée pour un fonctionnement jusqu’à environ -20 °C, la stratégie de chauffage lors de températures inférieures à cette limite doit être prévue.

Même avant d’atteindre -20 °C, les besoins réels de la maison peuvent également dépasser la capacité instantanée disponible de la thermopompe.

Dans une installation centrale québécoise, le rôle de l’élément électrique ou d’un autre chauffage de relève doit donc être intégré au dimensionnement et au contrôle.

L’objectif n’est pas nécessairement d’empêcher complètement le chauffage auxiliaire de fonctionner. L’objectif est d’éviter qu’il soit sollicité inutilement lorsque la thermopompe peut encore fournir efficacement la majeure partie de la chaleur demandée.

R-32 et tuyauterie 3/8 po – 3/4 po

La SENVILLE utilise du R-32 et une ligne frigorifique de 3/8 po pour le liquide et 3/4 po pour le gaz.

La brochure précise également :

longueur maximale de tuyauterie : 164 pi / 50 m
différence de hauteur maximale : 82 pi / 25 m
charge de réfrigérant en usine : 2,9 kg / 102,3 oz
charge additionnelle publiée : 0,52 oz par pied / 48 g par mètre

Ces chiffres sont particulièrement utiles dans les installations où l’unité mécanique se trouve au sous-sol et où le groupe extérieur doit être positionné loin du local technique.

Une longueur maximale autorisée ne signifie cependant pas que toute installation de 150 pi est automatiquement souhaitable. Plus le trajet est complexe, plus la planification des conduites, de l’huile, de la charge et de la mise en service devient importante.

La mise sous vide et la charge frigorifique restent critiques

Un équipement inverter peut ajuster sa capacité, mais il ne peut pas corriger une mauvaise installation frigorifique.

Chez AirGreen, une installation de thermopompe centrale exige notamment de porter une attention rigoureuse aux raccordements, à l’étanchéité, à la mise sous vide et à la charge de réfrigérant appropriée.

Une charge incorrecte peut affecter la capacité, le rendement, les pressions et la fiabilité du compresseur.

Avec le R-32, il faut également utiliser des procédures et de l’outillage compatibles avec le réfrigérant installé et respecter les exigences applicables au produit.

Le drainage de l’unité intérieure mérite autant d’attention que le réfrigérant

En climatisation, une batterie centrale peut retirer une quantité importante d’humidité de l’air.

Le bac de condensat, le drain et la pente de la conduite doivent donc être correctement aménagés. Dans une installation au sous-sol, un problème de drainage peut rester invisible jusqu’au moment où l’eau atteint le plancher ou les matériaux voisins.

Nous vérifions cet élément dès la planification, plutôt qu’après la mise en service.

Une thermopompe qui convient surtout aux projets où les conduits existent déjà

Cette SENVILLE centrale 24 000 BTU est particulièrement logique dans une maison qui possède déjà une distribution centrale fonctionnelle.

Elle peut alors servir de base à un remplacement d’ancien climatiseur central ou d’ancienne thermopompe, à condition que :

le réseau de conduits soit adapté, le retour d’air puisse fournir le débit demandé, l’alimentation électrique soit suffisante et la charge du bâtiment corresponde réellement à une centrale de 2 tonnes.

Pour une maison sans aucun conduit, le projet devient très différent. Il faut alors comparer le coût et l’impact de l’installation d’un réseau complet avec d’autres solutions CVAC telles qu’une thermopompe murale, multizone ou un système gainable conçu spécifiquement pour la propriété.

Les erreurs que nous cherchons à éviter

Sur ce type de projet, le choix de la marque n’est qu’une partie de la décision. Une SENVILLE bien installée peut donner un résultat très différent du même modèle installé sans vérifier les conduits, la charge ou les dégagements extérieurs.

Nous accordons donc une attention particulière à la compatibilité entre la thermopompe, la maison et le système de distribution existant.

C’est également pourquoi nous préférons expliquer à un propriétaire qu’une 2 tonnes n’est pas appropriée pour son bâtiment plutôt que de simplement installer la capacité demandée sans analyse.

Garantie 10-10-0 et couverture supplémentaire

La garantie indiquée par AirGreen est de :

10 ans sur le compresseur
10 ans sur les pièces
0 an de main-d’œuvre manufacturier

Une garantie supplémentaire peut être disponible selon les modalités applicables au projet.

Cette distinction est importante. Une pièce couverte par le fabricant ne signifie pas automatiquement que les frais de déplacement, de diagnostic et de remplacement de cette pièce sont inclus pendant dix ans.

Nous clarifions ces éléments avant l’installation afin que le propriétaire sache précisément ce qui est couvert.

Notre avis technique sur cette SENVILLE Top Discharge 2 tonnes

La SENVILLE SENTC-24TD présente plusieurs caractéristiques intéressantes pour un remplacement central : modulation inverter, format extérieur compact, 830 CFM, fonctionnement en chauffage jusqu’à environ -20 °C, tuyauterie permettant des parcours relativement longs et niveau sonore extérieur annoncé à 58 dB(A).

Son profil doit toutefois être compris correctement.

Ce n’est pas une thermopompe identifiée Cold Climate, et elle n’est pas annoncée ENERGY STAR dans la fiche fournie. Elle ne doit donc pas être choisie uniquement parce qu’elle peut fonctionner à -20 °C.

Pour un propriétaire du Grand Montréal, la vraie question est plutôt de savoir si cette combinaison de 24 000 BTU correspond aux pertes thermiques du bâtiment, au réseau de conduits et à la stratégie de chauffage auxiliaire.

C’est cette analyse qui détermine si la machine sera réellement adaptée à la maison.

Installation de thermopompe centrale SENVILLE à Montréal, Laval, Longueuil, Rive Nord et Rive Sud

Chez AirGreen Thermopompes, Climatisation & Chauffage, nous pouvons vérifier sur place la configuration existante, les dimensions du réseau de conduits, l’espace mécanique, le retour d’air, la capacité électrique et l’emplacement du groupe extérieur avant de confirmer la sélection.

Pour une thermopompe centrale SENVILLE R32 Top Discharge 2 tonnes, cette étape permet d’éviter les problèmes qui coûtent le plus cher après l’installation : mauvais débit d’air, capacité mal choisie, appareil extérieur mal positionné ou chauffage auxiliaire mal intégré.

Contactez AirGreen pour obtenir une soumission, valider si la SENVILLE SENTC-24TD de 24 000 BTU convient à votre propriété et planifier une installation professionnelle à Montréal, Laval, Longueuil, sur la Rive Nord ou la Rive Sud.
